Строительство любого дома или постройки подразумевает установку перекрытий, располагающихся между этажами или на чердаке. Часто для реализации такой задачи применяются изделия из дерева. Деревянные элементы несложно делать и устанавливать, но они имеют невысокие тепло- и шумоизоляционные характеристики, поэтому заметно уступают перекрытиям, выполненным из бетона. По этой причине лучше отдавать предпочтение бетонному варианту. Причем сделать монолитное перекрытие своими руками довольно просто.

Устройство

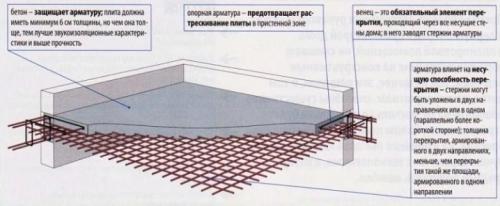

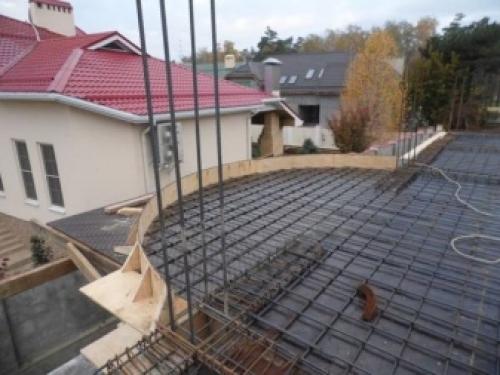

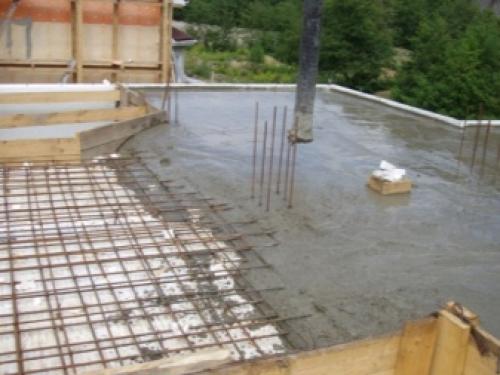

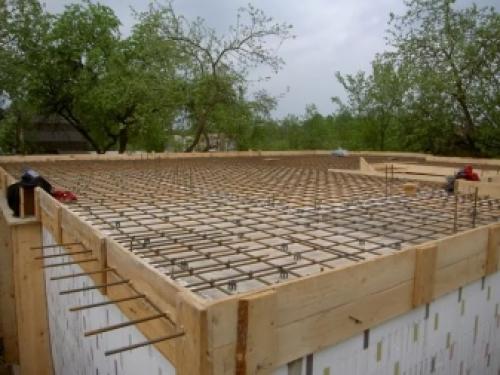

Если говорить об устройстве рассматриваемого перекрытия, то оно формируется из специального бетона армированного типа. Бетон заливается в опалубку, которая не деформируется впоследствии и не прогнется при нагрузке. Для создания своими руками такого изделия потребуется пиломатериал, инструменты для подгона, раскраивания и собирания щитов. После осуществления распалубки оно может применяться в стропильном механизме.

Расходником станет арматура, а также забетонированными окажутся коммуникации. Наиболее сложной будет плита перекрытия подвала – из-за большого количества вводных узлов механизмов инженерного типа.

Расчет нагрузки

Во время использования перекрытие монолитного типа подвергается воздействию разнообразных нагрузок:

• временных;
• постоянных.

Если говорить о первых, их величина будет связана с весом коммуникаций инженерного типа, отделки пола, потолков, мебели, а также числом людей, которые находятся в помещении. Во втором случае передача осуществляется массой стен здания, перегородками внутреннего типа и массой кровли, которая еще и воспринимает дополнительную массу от ветра и снеговых нагрузок. Когда работа по возведению стен полностью выполнена, и их уровень подогнан, можно обустраивать саму плиту.

Нагрузка, действующая на изделие, определяется толщиной перекрытия из железобетона. Например, если толщина составляет около 20 сантиметров, то каждый квадратный метр поверхности может принимать до полутонны нагрузки полезного типа.

Если расчет выполнить правильно, то можно оценить нагрузочную способность плиты из железобетона с учетом реальных эксплуатационных условий, а значит, и не дать образовываться трещинам.

На точность осуществления расчетов будут влиять следующие аспекты:

• толщина плиты железобетона;
• используемая марка бетона;
• показатель нагрузки расчетного типа на квадратный метр перекрытия;
• габариты.

Следует понимать, что при проектировании железобетонных перекрытий должен быть составлен точный план, который обычно представляет собой чертеж.

При подборе пролетной длины необходимо соотносить ее толщиной плиты. Данное соотношение должно быть примерно 30: 1. Но при осуществлении самостоятельного создания проекта делать что-то толще, чем 40 сантиметров смысла нет, ведь несущая способность увеличивается вместе с ее массой, а также напряжениями статического характера. По этой причине допустимая нагрузка на перекрытия самодельного типа редко когда будет выше 1,5-2 тонн на квадратный метр.

Правда, можно исправить данную ситуацию, если включить в конструкцию несущего типа двутавровые балки из стали, которые уложены на разровненную бетоном поверхность кладки стен несущего типа. Еще один вариант, как можно поднять пролетную длину при сохранении свободной планировки, – осуществить упор всей конструкции на колонны. Если толщина монолитного решения до 40 сантиметров, а длина пролета в 4 направления от колонн – 12 метров, то площадь опорного сечения будет составлять 1-1,35 квадратных метра. Но это возможно лишь в том случае, если арматурное сечение, которое закладывается в колонне, будет составлять не менее 1,5%.

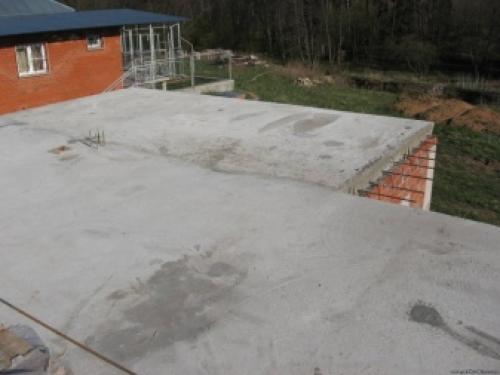

Монолитные перекрытия. Как правильно сделать монолитное перекрытие: типовое устройство и пример монтажа

Перекрытие – один из самых важных несущих элементов дома. Именно на него и на фундамент приходится вся основная нагрузка дома (люди, мебель, техника), которая передается на другие строительные элементы – балки, стены и ригели.

Крайне важно, чтобы все силы напряжения в здании были грамотно распределены, ведь от этого зависит его долговечность, надежность и безопасность для проживания людей. Так, одна из самых проверенных временем конструкций – монолитное перекрытие в его классическом, облегченном и модифицированном виде. Чтобы понять технологию изготовления всех его трех вариантов, мы подготовили для вас подробные мастер-классы и

В современных домах к перекрытию предъявляются особые требования. Наверняка вас не удивит наличие джакузи на втором этаже, или установка тяжелого оборудования. А потому в идеальном варианте перекрытие должно быть хорошо утеплено, звукоизолированно, надежно и обходиться в разумных пределах стоимости.

От того, насколько это перекрытие выполнено грамотно, будет зависеть напрямую долговечность и надежность всего дома. К сожалению, и до сегодняшнего дня слышно о случаях, когда перекрытие не выдерживает.

Так, например, не так давно рухнул целый второй этаж с индийскими студентами. И нет более досадной ситуации, когда построен новый дом, куда вложено немало средств и сил, а по стенам начинают идти трещины.

Сегодня в России чаще всего обустраивают деревянное перекрытие, железобетонные плиты и монолитную плиту. И монолитное перекрытие считается одним из самых надежных.

Как сделать ж б плиту. Плиты перекрытия. Осторожно!!!

Сегодня я хочу поговорить о железобетонных плитах перекрытия. О там как с ними надо обращаться и о том что с ними не надо делать ни при каких обстоятельствах. Эта информация действительно важная и очень полезная, потому что от неё может зависеть не только ваша жизнь, но и жизнь тех людей, которые будут находиться в этом здании.

Сейчас разберемся с анатомией плиты перекрытия, со строительной механикой и выясним, почему всё таки нельзя делать такой выступ.

Виды ж/б плит перекрытия

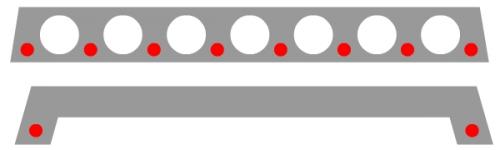

Существуют несколько видов плит перекрытия. Основные это:

• Пустотные.
• Ребристые.

Ребристые раньше применяли для покрытия промышленных зданий. Сегодня их можно встретить только в б/у состоянии после разборки промзданий, которые потом продают частникам для перекрытия пролетов в своем доме.

Пустотные плиты изготавливают по опалубочной технологии и безопалубочной. В опалубочной технологии изготавливается каркас в виде опалубки, закладывается арматура и заливают бетон. При безопалубочной технологии вдоль всего цеха закладывается арматура и потом вдоль неё идет экструдер, который формирует длинную плиту в несколько десятков метров и в последствии обрезная машина формирует плиты нужной длины.

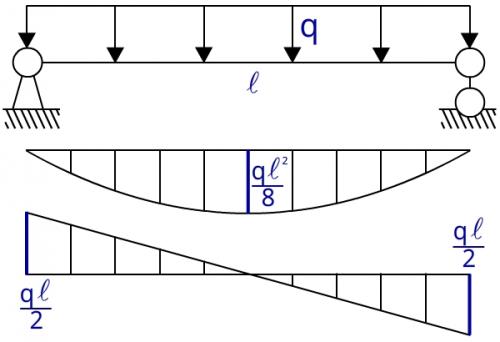

Независимо от того какая плита пустотная или ребристая обе они работаю по однопролетной балочной схеме: шарнирно опертая балка длиной l, сверху действует распределенная нагрузка q.

Эпюра изгибающих моментов будет в виде параболической кривой с максимумом в средней точке с моментом ql²/8. Поперечная сила будет иметь треугольное очертание и максимум будет на опорах ql/2. И соответственно армирование каждой плиты подбирается в соответствии с данными усилиями.

Армирование плит

Арматура, которая воспринимать основные растягивающие напряжения от изгибающего момента, будет снизу. В тоже время, если пустотная плита изготовлена по опалубочной технологии, в опорной части где имеется максимальная поперечная сила, будут присутствовать поперечные стержни, чтобы воспринять данную поперечную силу. Обратите внимание, что в верхней части плиты может и не быть арматуры, а если и будет, то какие-то конструктивные сетки. Но основная арматура будет сосредоточена в нижней части.

Существует две основные схемы разрушения плиты перекрытия:

• когда разламывается по середине
• разлом в опорных участках в виде наклонных трещин.

В плитах безопалубочной технологии вся арматура продольная, нет никаких сеток, нет поперечной арматуры. Основная арматура находится снизу и есть несколько стержней в верхней части. Это связано только с технологией производства. При резке появляется давление на изгиб верхней части и чтобы не появились трещины эта арматура и нужна.

Что нельзя делать с плитами?

Нельзя менять расчетную схему опирания

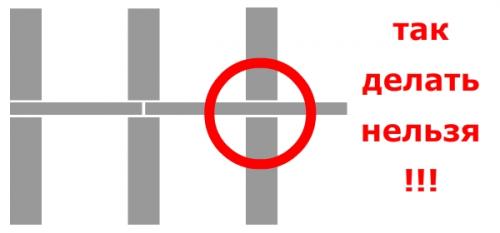

Самый простой и самый наглядный пример в можно найти в интернете, когда люди берут плиту, которая имеет размер больше, чем пролет и с помощью выпуска такой плиты на улицу решают проблему организации площадки под балкон.

Так нельзя делать!!!

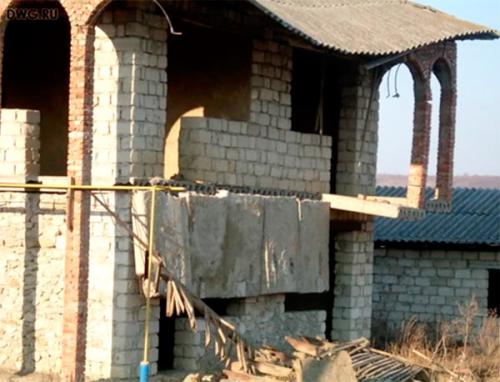

Здесь первые пять плит обломились по стене, крайние две плиты продолжают сопротивляться, но им осталось не долго.

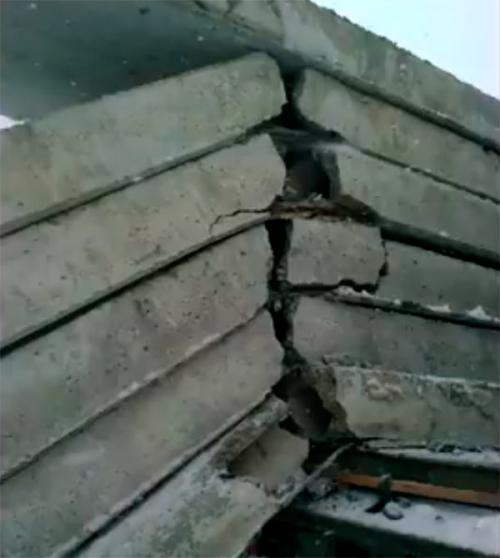

Это перевозка плит перекрытия в коротком кузове КамАЗа. Как я и объяснял ранее, они обломились. Если посмотреть внимательно, то можно увидеть, что в верхней части таких плит или нет арматуры или они есть, но какие-то маленькие стержни, которые явно не могут сопротивляться такому большому растяжению. Поэтому необходимо в таком случае подкладывать жесткую траверсу.

Почему так происходит?

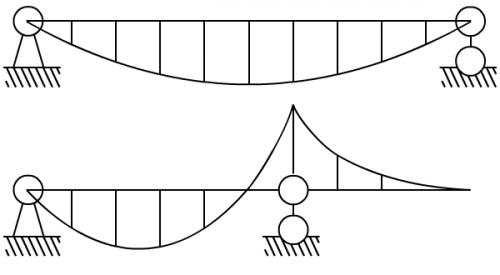

Где изгибающий момент с той стороны и будут растягивающие напряжения в плите. Когда мы сдвигаем опору, то сгибающий момент переходит снизу вверх с максимумом в точке опирания и растяжение в плите будет уже в верхней части. Но в верхней части нет арматуры как в опалубочной технологии изготовления и слабая арматура в безопалубочной, поэтому плита ломается в месте опирания.

И если вы совершили такую глупость, как организовать такую площадку в своем доме, то берите сразу болгарку или перфоратор и сносите этот выступ, потому что рано или поздно она упадет кому то на голову или сами с неё упадете.

Не все плиты можно укорачивать

Очень часто бывает, что длина плиты больше длины пролета. Например плита 6 метров, а нам надо опереть её на пролет 4 метра. В этом случае люди подрубают плиту до нужного размера.

Обрубание плиты изготовленной по опалубочной технологии тоже может привести к обрушению!

Как я уже говорил, в плитах опалубочного изготовления в опорных зонах делается дополнительное армирование. Уменьшая длину вы срезаете это армирование и появляется высокий риск появления трещин.

Плиты изготовленные по безопалубочной технологии можно делить на части.

Нельзя переворачивать ребристые плиты

Некоторые для упрощения работ кладут плиты ребрами вверх и на них уже, например, укладывают лаги. Я уже говорил, что усиленное армирование проходит только в ребрах, наверху только легкая сетка и она не выдерживает изгибающих нагрузок и плита ломается.

Монолитное перекрытие хитрости. Опыт участников портала по устройству безопорных монолитных перекрытий по профлисту

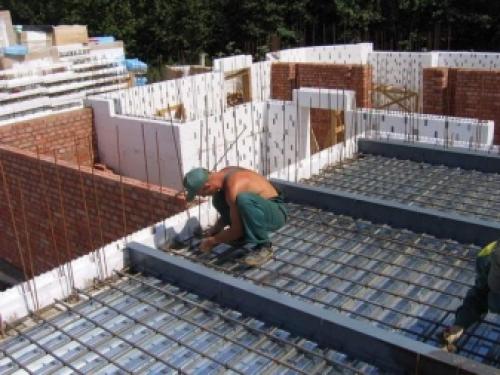

Вместо балочного каркаса используют несущий профлист с высотой волны от 60 мм, толщиной от 0,7 мм, и усиленное армирование – нижнее, верхнее, поперечное и сетку. В этом случае профилированный лист является несъемной опалубкой, а основные нагрузки воспринимает усиленный арматурный каркас. Листы укладываются узкой гофрой вниз и так же, как в способе с балками, ориентируются волнами поперек длинной стороны пролета. Получается разновидность ребристого монолитного перекрытия, только ребра формируются не съемной опалубкой, а гофрами. В отличие от сталежелезобетонной плиты с опорой на балки, эту плиту не рекомендуется заливать легкими бетонами, а класс прочности на сжатие стоит увеличить до В22,5 (М300).

Winder

Нагрузку держит именно железобетон, ни пенобетон, ни керамзитобетон не обладают необходимой прочностью. Усиление армирования в этом случае бесполезно.

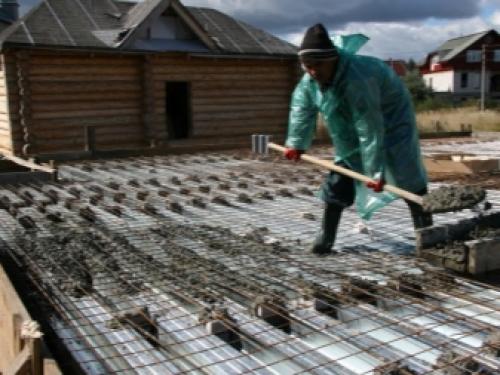

При заливке обязательно тщательное вибрирование раствора. При необходимости снизу ставят подпорки, которые снимают после набора бетоном прочности.

Один из наших умельцев решил задействовать профлист не только в качестве опалубки, но и как дополнительный силовой каркас.

worodew

Делаю монолитное перекрытие по профлисту Н75, толщиной 0,7 мм. Чтобы не терять его несущей способности, после заливки решил включить его в совместную работу с бетоном. Сделал так: перфоратором (сверло 6 мм) в каждом гребне пробил отверстия через метр и вставил в них отрезки проволоки толщиной 6 мм, длиной 10 мм, и на нее вместо звездочек положил и привязал арматуру, плюс сверху сетка. Даже жесткости прибавилось, сравниваю до и после вязки арматуры.

Пролеты по 3,6 и 2,0 м, в волне арматура 12 мм, сверху – сетка из проволоки толщиной 5 мм, с ячейкой 100×100 мм. Снизу волны закрыл обрезками газоблока и загерметизировал щели монтажной пеной, одного баллона хватило на 70 м². Настил опирается только на внешние стены и на несущую стену посередине. Плиту заливал бетононасосом, толщина перекрытия – 130 мм, площадь 76 м², ушло около 7 м³ раствора (М300). Через несколько часов можно было срезать бугры, ориентируясь на правило, на следующий день смочил плиту и отшлифовал.

Систему теплого пола обычно монтируют в чистовой стяжке, но при желании можно совместить теплый пол и монолитное перекрытие по профилированному листу.

Тоха71

Есть ли возможность монтажа труб ТП прямо в заливаемую плиту? Не ослабит ли такое перекрытие наличие в ней труб ТП? И если можно, сколько толщины добавить под 20 трубу? Я так понял, что ТП надо располагать между слоями армирования, чтобы верхний слой арматуры в бетоне не «утопить» для его нормальной работы? Хотелось бы один раз постараться и залить бетон ровно, чтобы остался только финишный наливной пол и не пришлось нагружать плиту дополнительной стяжкой.

Способ имеет право на жизнь, при условии увеличения толщины перекрытия и наличия определенного опыта.

Winder

Добавьте 20 мм, за счёт того, что плита будет толще, прочность ее увеличится, что скомпенсирует ослабление от труб. Сами трубы нужно расположить примерно по центру плиты. А вообще, закладывать ТП в перекрытие имеет смысл только в том случае, если уверены, что сможете залить плиту очень ровно, чтобы потом стяжкой не пришлось выравнивать. Если стяжка все равно будет, то проще в ней ТП разместить.

Если дом сезонного проживания и отапливаться в холода будет периодически, то на профлисте будет образовываться конденсат, как, впрочем, и на других поверхностях. В такой ситуации поможет утепление.

Winder

Решение для такого потолка – вспененный полиэтилен толщиной 5-10 мм с тщательным проклеиванием швов, между потолком и перекрытием.

В помощь всем, кто собирается заливать облегченное монолитное перекрытие по профилированному листу без балочного каркаса, Winder выложил сводную таблицу. Она незаменима, когда нет проекта и сделанных профессионалами расчетов. Нагрузочная способность приведенных перекрытий составляет 550 кг/м².

Также умелец поделился схемами перекрытия.

Что касается экономичности, в плане финансов такое перекрытие обойдется практически столько же, сколько пустотные плиты, возможно и несколько дороже. Тем не менее, это адекватная альтернатива пустоткам, если есть проблемы с подъездом тяжелой техники.

Unogroup

Я строюсь на участке, застроенном со всех сторон, туда и миксер с трудом заезжает, а о платформе с краном можно и не мечтать. По сравнению с грузовым вертолетом, чтобы доставить плиты на последние 40 метров и положить, монолитное перекрытие по профлисту копейки стоит.
