В процессе монтажа канализационной системы важно качественно зафиксировать трубопровод. Это увеличит срок его эксплуатации и уменьшит возможность повреждений и прорывов.

Основные способы крепления канализационных труб

Трубы канализации небольшого сечения можно крепить к стенкам при помощи клипс из пластика. Как правило, крепежи такого типа применяются для трубных отрезков сечением до 50 мм. Их вставляют в клипсу и надежно защелкивают.

Крепить таким способом канализационную трубу диаметром 110 мм нельзя. Для этих целей есть специальные крепления, состоящие из двух пластиковых либо металлических полуколец, соединенных двумя винтами.

Крепежные элементы устанавливаются на стене при помощи самореза и дюбеля.

Для фиксации металлопластиковых труб можно использовать специальные кронштейны. Они оснащены застежками, которые не допускают смещения вертикально расположенных трубных отрезков, например, фановых.

Обратите внимание

Такой вариант крепления, как крючья-подвесы, подходит лишь для присоединения канализационных труб к потолку.

Чаще всего крепеж канализационных труб к стене или другой опорной поверхности выполняется посредством специальных элементов – хомутов. Они бывают следующих разновидностей:

• Обжимные. Принцип работы заключается в фиксировании и обжатии мест соединений и фасонных элементов. Позволяют обеспечить герметичность системы.
• Направляющие. Применяются для сточных магистралей, монтируемых на опорных поверхностях с использованием маркеров и крепежных узлов.
• Опорные. Способствуют фиксации трубопровода к стенке. Оборудованы вибрационными компенсаторами из резины, которые дополнительно защищают от повреждений.
• Предохранительные. Применяются, если на сложном участке требуется установка дополнительного крепежа.

Рекомендации по выбору метода крепления

Схема крепления на опорной поверхности может быть плавающей и жесткой. В первом варианте крепеж осуществляется посредством направляющих и опорных хомутов, фиксирующих сечение стяжки.

Во втором он выполняется с использованием обжимного и опорного элемента, их надевают на фасонную деталь и раструбный участок. Служат для объединения трубных отрезков и фитинговых деталей.

Второй вариант крепежа делают в целях сохранения целостности труб во время термодеформаций.

Для жесткого крепежа выбирается хомут, соответствующий сечению трубы. В местах, где требуется только сохранить осевое направление трубопровода, применяются изделия с большим диаметром, компенсирующие, если это требуется, термическую растяжку магистрали из пластика.

Подбирать варианты крепежа необходимо с учетом особенностей дизайна помещения. Хомуты из пластика подойдут для мест с открытой канализацией. Если фановая магистраль скрыта, основными критериями подбора крепежа для фиксации становятся его неподвижность или подвижность, глухость либо свободность при натяжке.

Правила монтажа канализационных крепежей

Чтобы зафиксировать магистраль качественно, учитывайте определенные нюансы:

• Месторасположение креплений. Крепежи ставятся там, где канализационная магистраль изгибается, разветвляется, а также в местах установки арматурных элементов и связующих узлов. Чтобы правильно рассчитать местоположение хомутов, потребуется предварительное составление общей схемы укладки магистрали канализации со всеми разветвлениями. Чертеж можно перенести прямо на стенки помещения.

Крепление канализации к потолку. Крепление канализационных труб. Виды крепежей

При нагреве и охлаждении трубные изделия из пластика слегка изменяют свою геометрию. Чтобы обеспечить их целостность, применяется плавающий способ крепления. В этом случае при линейном расширении трубопроводы не повредятся и не разгерметизируются.

Совет! Жесткий вариант фиксации сточных труб рекомендуется использовать только в отапливаемых помещениях с минимальными перепадами температуры воздуха.

Если канализация прокладывается в помещении без обогрева, то крепить трубы к стенам и потолку следует по плавающей технологии. Температура внутри будет изменяться в большом диапазоне, нагревая и остужая трубы. А они при этом не должны повредиться.

Монтаж труб канализации к потолку и стенам

Канализационная сеть состоит из разнообразных элементов, подвергающихся при эксплуатации вибрациям, температурным воздействиям и механическим нагрузкам. Существует целый набор правил, соблюдение которых при монтаже обеспечивает надежность работы всей системы.

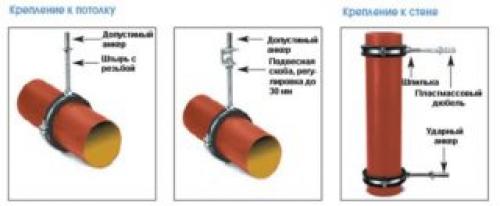

Схема крепления к стене и потолку

При монтаже канализационных труб следует:

1.Произвести разметку на стенах с указанием мест крепления и оси уклона. З

2.афиксировать на стенах и потолке крепежи.

3.Уложить в держатели трубопроводы.

Крепление труб канализации с помощью хомутов предполагает минимальный просвет между стоком и стеной. Если требуется отставить там больший промежуток, лучше выбрать кронштейны либо крючки.

Важно! Только с помощью крепежей можно точно задать коллектору наклон в рекомендованные строительными нормами два–три градуса и обезопасить канализацию от засоров.

Расстояние между крепежными элементами зависит от диаметра стока и материала, из которого он сделан. Пластиковые трубопроводы достаточно легкие, для них крепежи на горизонтальных участках можно разносить на 1,5–2 метра. А для крепления чугунных канализационных труб держатели придется монтировать через каждые полметра.

Крепежи устанавливаются на изгибах и разветвлениях трубопроводов

Однако на практике крепление производится в местах разветвлений, соединений и изгибов, где коммуникации подвергаются самым сильным нагрузкам. Не стоит крепить канализационные трубы там, где мастеру удобнее всего. Размещение держателей должно максимально повышать надежность всей системы.

Прокладка коммуникаций в каналах

Чтобы можно было закрыть канализацию декором, в стенах пробивают штробы. Внутри них трубопроводы крепятся по вышеописанной технологии при помощи хомутов. При этом нужно учесть, что помех линейному расширению коллекторов не должно быть никаких.

Штробирование является довольно хлопотным делом, но зато при таком способе монтажа крепление коммуникаций получается более надежным. Трубы в этом случае держат не только крепежные элементы, но и края канавки в стене.

Чтобы закрепить чугунные и пластиковые трубы канализации, достаточно воспользоваться специальными хомутами с резиновыми прокладками. Монтаж их предельно прост и не требует специальных инструментов. Нужно лишь грамотно подготовить план разводки канализационных трубопроводов и обозначить на нем все места установки крепежей.

ВНИМАНИЕ



СТРОЙМАТЕРИАЛЫ

Какие дрова лучше выбрать для отопления дома



СТРОЙМАТЕРИАЛЫ

Приточный клапан в стену и его значение



СТРОЙМАТЕРИАЛЫ

Характеристика анаэробного герметика



СТРОИТЕЛЬСТВО

Особенности отделки фасада в зимний период



СТРОИТЕЛЬСТВО

Жидкая теплоизоляция фасада



СОВРЕМЕННЫЕ ТЕХНОЛОГИИ

Что такое печь с водяным контуром и каковы ее особенности?

Крепление канализационных труб к потолку. Основные способы крепления канализационных труб

Трубы канализации небольшого сечения можно крепить к стенкам при помощи клипс из пластика. Как правило, крепежи такого типа применяются для трубных отрезков сечением до 50 мм. Их вставляют в клипсу и надежно защелкивают. Крепить таким способом канализационную трубу диаметром 110 мм нельзя. Для этих целей есть специальные крепления, состоящие из двух пластиковых либо металлических полуколец, соединенных двумя винтами. Крепежные элементы устанавливаются на стене при помощи самореза и дюбеля.

Для фиксации металлопластиковых труб можно использовать специальные кронштейны. Они оснащены застежками, которые не допускают смещения вертикально расположенных трубных отрезков, например, фановых.

Такой вариант крепления, как крючья-подвесы, подходит лишь для присоединения канализационных труб к потолку.

Чаще всего крепеж канализационных труб к стене или другой опорной поверхности выполняется посредством специальных элементов – хомутов. Они бывают следующих разновидностей:

• Обжимные. Принцип работы заключается в фиксировании и обжатии мест соединений и фасонных элементов. Позволяют обеспечить герметичность системы.
• Направляющие. Применяются для сточных магистралей, монтируемых на опорных поверхностях с использованием маркеров и крепежных узлов.
• Опорные. Способствуют фиксации трубопровода к стенке. Оборудованы вибрационными компенсаторами из резины, которые дополнительно защищают от повреждений.
• Предохранительные. Применяются, если на сложном участке требуется установка дополнительного крепежа.

Классифицируют сантехнические хомуты еще по одному принципу – материалу, применяемому для их производства. Изделия из металла способствуют выполнению предельно жесткой и мощной фиксации. Пластиковые модели из полипропилена или ПВХ позволяют создать не только «мертвое» крепление трубного отрезка, но и выполнить подвижное соединение. Они практичные и недорогие.

Расстояние между креплениями канализационных труб. Из истории вопроса

Еще в начале применения в стране полимерных труб для устройства внутренней канализации (преимущественно в санитарно-технических кабинах для жилых домов) были определены некоторые правила крепления горизонтальных участков, к которым в то время относились только поэтажные отводные трубопроводы, от сантехприбора до канализационного стояка. При этом исходили из того, что надежность работы канализационных трубопроводов зависит от правильной расстановки крепежа, фиксирующего в нужных местах как трубы, так и фасонные соединительные части (отводы, тройники, двухплоскостные крестовины и др.). Было принято, что для пластмассовых канализационных трубопроводов необходимы два типа креплений: допускающие их перемещения в осевом направлении (подвижные крепления) и не допускающие таких перемещений (неподвижные или жесткие крепления). Сила, с которой неподвижные крепления удерживают детали канализационных трубопроводов, должна быть больше, чем максимальная сила, которая может возникнуть, например, при перемещении гладкого конца одной трубы в раструбе другой трубы, присоединенной к ней. Каждое соединение, выполняющее роль компенсатора, должно находиться между двумя неподвижными креплениями и воспринимать удлинение и укорачивание участка канализационного трубопровода, находящегося между ними. Практика убедила в том, что для уменьшения количества креплений необходимо максимально уменьшить число соединений, т.е. использовать укрупненные фасонные части (при условии, конечно, если такое укрупнение не ведет к ухудшению их качества), а также прямые участки труб максимально допустимой длины.
