Металлическая винтовая лестница своими руками чертежи. Преимущества и недостатки изготовления винтовых лестниц своими руками

Металлическая винтовая лестница своими руками чертежи. Преимущества и недостатки изготовления винтовых лестниц своими руками

Перед началом строительства все же лучше еще раз сравнить все плюсы и минусы винтовой лестницы, особенно если планируется ее самостоятельный монтаж. Иначе можно потратиться на закупку материалов и инструментов, не получив в итоге желаемого результата.

Плюсы винтовой лестницы

Итак, почему же винтовая лестница может стать удачным решением:

• экономия места – для лестницы понадобится всего лишь окружность диаметром 2 м;
• экономия материалов – ступеней нужно меньше, чем для угловой лестницы;
• экономия сил – сократив число элементов, можно существенно уменьшить время на монтаж.

Таким образом, винтовая лестница подойдет людям, желающим максимально увеличить жилое пространство за счет уменьшения лестничного пролета. Оригинальный внешний вид придаст небольшому жилью уникальный шарм.

Если же правильно подобрать и рассчитать конструкцию, удастся еще и хорошо сэкономить.

Винтовые лестницы пользовались огромной популярностью в Англии в середине ХХ века. Даже многоэтажные дома были оборудованы такими лестницами – для экономии пространства. При этом жители не испытывают неудобств даже сейчас – все габаритные грузы поднимаются через окна или в разобранном виде.

Минусы винтовой лестницы

Недостатки есть у любой конструкции. Не исключение и винтовые лестницы, которые часто подвергаются критике:

• неудобная эксплуатация – придется предусмотреть запасной вариант поднятия на верхний этаж габаритной мебели;
• сложность в изготовлении – чтобы построить действительно красивую винтовую лестницу, нужно обладать отличными столярными и токарными навыками;
• недостаточная безопасность – при неправильном расчете и подборе ступенек, по лестнице крайне неудобно ходить.

Поэтому, если через окна поднимать диван или двуспальный матрас нельзя, придется отказаться от спирального варианта расположения ступенек. Если же строительные навыки находятся на начальном уровне, лучше заказывать готовые элементы, а это увеличит стоимость строительства. Да и для расчета безопасной и удобной конструкции желательно привлечь профессионала, чтобы не пришлось годами мучиться из-за узких и коротких ступенек.

Для пожилых людей винтовая лестница может стать непреодолимым препятствием – отсутствие двух перил и высокие ступеньки не очень удобны. Так что, если в доме живет несколько поколений, лучше пожертвовать драгоценным пространством, но подумать об удобстве передвижения старших.

Винтовая лестница из фанеры. Изготовление своими руками винтовой лестницы

Как сделать винтовую лестницу на второй этаж, чердак

Как сделать винтовую лестницу своими руками

Любая лестничная конструкция выполняет не только эстетическую функцию, она должна быть удобной и многофункциональной. Сложно представить себе, что в двухэтажном доме не будет установлена винтовая лестница либо иной вариант подъемной системы.

Существует множество вариантов оформления лестничных проемов, декорирования ступеней. Да и самих лестничных конструкций с необычными дизайнерскими решениями довольно много.

Деревянная винтовая лестница своими руками должна гармонично подходить к общему интерьеру дома, к тому же в полной мере удовлетворять всем правилам безопасности, особенно если в доме есть маленькие дети и люди пожилого возраста.

Выбираем лестничную конструкцию

Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.

Существует подразделение лестничных конструкций по следующим параметрам:

• материалу, используемому для строительства системы;
• эстетическим характеристикам;
• форме;
• месту установки;
• конструкции перил;
• размерам;
• стилевому оформлению.

По своему непосредственному предназначению существуют лестничные системы:

Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:

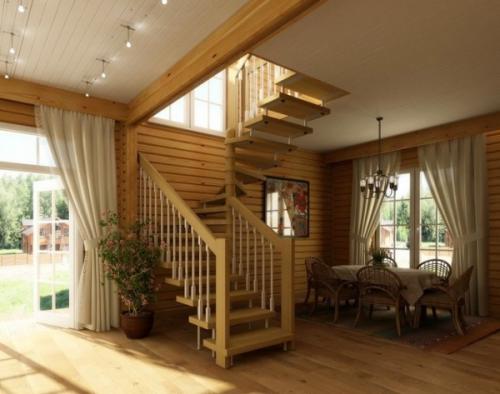

• поворотные либо прямые маршевые системы, например, спиральная винтовая лестница на фото. Материал в основном – дерево либо металл.

• модульные либо сборные конструкции;
• системы на кронштейнах, больцах, косоурах;
• трансформеры и переносные конструкции;
• внутренние либо наружные системы;
• прикрученные к стене лестничные марши либо отдельно расположенные;
• со ступенями открытого или закрытого типа;
• с перилами либо без таковых.

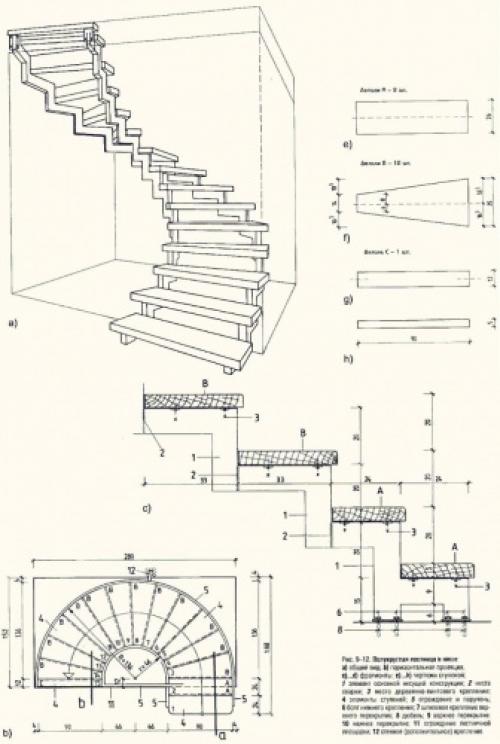

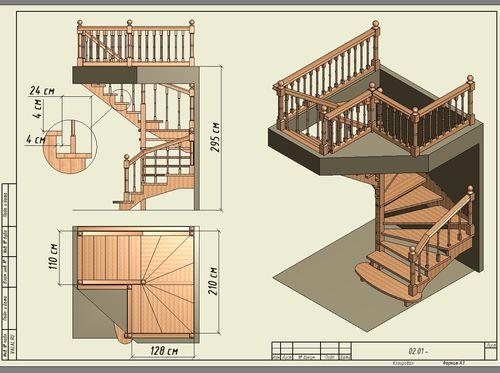

Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.

Деревянные маршевые конструкции

Маршевая система является самой простой и популярной, подобные винтовые лестницы своими руками с чертежами, можно найти на многих сайтах строительных компаний или заказать в дизайнерской студии.

Подобная конструкция предполагает изготовление двух и более маршей, разделенных поворотными площадками либо ступенями.

Алгоритм действий

Сначала необходимо выбрать вариант лестничной конструкции, чтобы проводить расчеты. Для варианта с боковой опорой, потребуется «колодец», в его стены встраивают ступени. Сделать своими силами «колодец» теоретические возможно, но лучше винтовые лестницы на второй этаж фото выбрать с главной балкой на обсадную опору.

Расчеты

Проведем расчет винтовой лестницы, в которой опорой будет стальная трубка толщиной 5 мм, диаметром 6-8 см. Стальной уголок используем для сварки консолей, а для обустройства ступеней воспользуемся деревянным массивом.

Вы должны понимать, что винтовая лестница на второй этаж является правильной окружностью, ее диаметр соответствует размеру проема.

R –внешний радиус консоли (окружности).

R1-внутренний радиус проема (диаметр толщина опорной трубы).

γ – оборот конструкции, угловая величина, демонстрирующая разницу в высоте между ступенями.

L –длина окружности.

Формула для расчета окружности:

L=2πR*n или L=2πR* (γ/360).

На практике этого недостаточно для нормального передвижения по ступеням, а потому за радиус движения берется 2R/3. В итоге формула принимает следующий вид:

Рассчитываем ступени

Основным отличием является то, что винтовые лестницы в Леруа Мерлен имеют специфическую форму ступеней. Консоль подобной системы является лепестком, у которого закруглен край. Для консоли характерны следующие параметры:

• h – длина ступеньки. Она составляет разницу между радиусом проема и внешнего радиуса опорной трубы. При выборе длины ступени до метра, консоль вполне можно делать из твердой древесины, каркас не требуется;
• W1- ширина проступи;
• W2-ширина заготовки;
• α-угол ступеньки.

Для определения числа ступеней высоту проема делим на подъем ступеньки. Удобной для передвижения будут винтовые лестницы размеры подъема ступеней, у которых 15-20 см.

Рассчитываем угол ступеньки по формуле:

α= γ: число ступеней.

Полувинтовая лестница своими руками. Лестница и стиль вашего дома: из чего можно строить?

Материалы различны, не бойтесь комбинировать. У вас есть возможность проявить фантазию и взять для изготовления:

• дерево;
• металл;
• стекло, бетон и камень.

Часто для внутренних лестниц используется одно только дерево. Неудивительно, благодаря податливости материала, благодарно откликающегося на любой вид обработки, будь то резьба, окраска, морение, винтовые деревянные лестницы гармонично вписываются в атмосферу загородных «деревенских» домов в стиле рустик, кантри, прованс. Там, где используется много природных материалов, лестница с деревянными ступенями и балюстрадой необходимая деталь интерьера.

Металлическую лесенку с ажурными литыми ступеньками сейчас встретишь лишь в музеях и старинных особняках. Без изящных украшений, лаконичную можно увидеть в подсобных помещениях, на аварийных выходах и суровых «заводских» интерьерах.

В большинстве современных домов предпочитают сочетание металла и дерева или металла и стекла. Лестница винтовая металлическая с деревянными ступеньками — самый распространенный вариант.

Её можно увидеть в продуманных интерьерах лофт и эко, минималистичных и строгих.

Винтажные, стилизованные под модерн, в классическом доме. И в простых коттеджах, без чёткой привязанности хозяев к какому-либо направлению в обустройстве своего пространства.

Стекло без других материалов используется крайне редко. Все равно ступени, так или иначе, закрепляются на металлических струнах или направляющих. Да и не всякий домохозяин будет рад такому сооружению.

Поэтому такие лестницы удел ультрасовременных построек.

Бетонные и каменные лесенки — спирали не так уж и редки. Чаще всего неэстетичная поверхность закрывается тем же деревом и паркетом.

В настоящее время такие лестницы устанавливаются только в помещениях, где высокие потолки и много свободного пространства. Зато служит гораздо дольше, чем лестницы из дерева.

Нередка в частных хозяйствах полувинтовая лестница. Одна часть, которой представляет собой простую и знакомую лесенку, а другая закручивается по спирали.

Как нарисовать винтовую лестницу. 3D-рисунок лестницы шаг за шагом

Если вы хотите научиться создавать объёмные иллюзии на бумаге, и не знаете, как их нарисовать, то мы вам рекомендуем начать с 3D-рисунка лестницы, выполненного карандашом. В этом вам поможет наша статья-инструкция.

Научиться рисовать с использованием перспективы может быть затруднительным заданием для новичков. Однако, с практикой и по прошествии времени у вас сложится понимание перспективы, что поможет вам усовершенствовать ваши навыки в рисовании 3D-изображений.

Пара слов о 3D

Одной из наиболее востребованных техник рисования карандашом, которой стремятся овладеть многие, – создание формы и текстуры с помощью 3D-рисунка.

3D означает «трёхмерный». Понятие 3D относится к числу осей, выходящих из исходной точки. Если 2D имеет две оси, X и Y, то 3D – это три оси, X, Y и Z.

Наиболее заметное различие между 2D и 3D заключается в том, что 2D-рисунок – плоский, в то время как 3D-изображение выделяется и как бы выступает над страницей. Это происходит из-за того, что добавленная ось Z образовала на рисунке «угол перспективы».

Мы покажем, как нарисовать наиболее простую фигуру в 3D – куб. Вам понадобятся бумага, карандаш и линейка.

Нарисуйте квадрат со сторонами по 5 см. Обозначим его буквой А. Стороны квадрата образуют четыре угла по 90°. Используйте угол линейки, чтобы создать правильный  и ровный квадрат.

Теперь нарисуйте еще один квадрат 5 см на 5 см. Этот квадрат (назовём его Б) должен располагаться немного выше и левее первого квадрата. Убедитесь, что два квадрата пересекаются.

Посмотрите внимательно, у квадрата Б три угла должны располагаться вне квадрата А. Один угол (правый нижний) – внутри А.

С помощью линейки прочертите черты, которые соединят каждый угол квадрата А с соответствующим углом Б.

Например, верхняя левая угловая точка А должна соединиться с верхней левой угловой точкой Б, и так далее. Рисуйте согласно схеме слева, чтобы избежать путаницы.

Теперь у вас есть «прозрачный» куб. А для того чтобы добавить иллюзию объёмности куба, нам нужно ещё немного поработать и добавить затенение.

Во-первых, сотрите три черты, выходящие из нижнего правого угла квадрата Б. Нам они не нужны, так как куб больше не будет прозрачным.

Для начала, мы познакомим вас с основными световыми моментами, которые надо учитывать при тонировании куба. Это понадобится вам для создания глубины и текстуры карандашного рисунка.

Световой блик . Он будет расположен на той части предмета, которая непосредственно обращена к источнику света.

Тень . Она будет изображена на той стороне предмета, которая обращена в противоположную сторону от источника света.

Полутень (средний тон) . Она будет лежать на той части предмета, которая не обращена к источнику света, и не расположена в полной тени. Она как бы в середине.

Прежде всего, добавим кубу световой блик. Например, на той стороне, которая обращена к нам. Далее добавим тень. Это сторона куба, обращённая в сторону от света, например левая видная нам грань. И, наконец, добавим полутень на верхней грани куба.

Итак, вы научились создавать самую элементарную фигуру в 3D. Конечно, есть ещё немало фигур, которые стоит также научиться изображать. Однако, уже полученные знания вам должны помочь в осознании тонкостей искусства 3D-изображений.

Базовый рисунок ступеней

Лестницы – это прекрасный объект, который можно использовать в процессе тренировки рисования, потому что они достаточно примитивны, что касается устройства, а их строение и форма всем очень хорошо знакомы. Всё, что вам пригодится для рисования, это линейка, бумага и карандаш. Нарисуйте прямоугольник, это будет основание нижней ступени.

Для того, чтобы вам было проще рисовать оставшуюся часть, определите для себя ширину и длину ступеньки. 1-1,5 см – подходящий параметр для высоты, а ширина – на ваше усмотрение.

Измерьте ширину вашей нижней ступени и отметьте середину верхней стороны прямоугольника. Используя линейку, начертите вертикальную линию, двигаясь вверх от нарисованной нами метки. Прочертите эту черту до необходимой высоты, где будут заканчиваться ступени.

Сделайте небольшие отметки на одинаковом уровне над нижней ступенькой по осевой (центральной) линии.

Каждая отметка должна находиться на одной высоте, которая была вами изначально выбрана (1-1,5 см).

Нарисуйте горизонталь для обозначения плинтуса между первой и второй ступенькой.

Сдвигайте эту черту влево на установленное расстояние (например, на величину, равную высоте ступени, или больше).  Соедините угловую точку плинтуса с верхом первой ступеньки диагональю.

Следующая линия над чертой плинтуса изображается ровно над ним. Они соединяются перпендикулярной чертой, образуя торец ступени. Дальше линии чередуются.

Для реализации 3D-эффекта каждая ступень выше должна быть немного меньше, чем предыдущие.

Закончите рисунок, сделав финальную горизонтальную черту над углом конечной ступени, расположенной примерно в два-три раза выше выбранного изначально параметра, пропорционально сдвинув её влево. Справа соедините эту линию с краем верхней ступеньки.

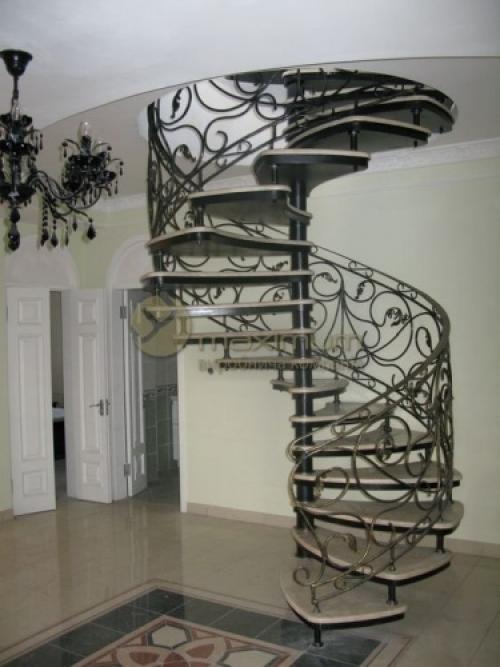

Винтовая лестница из металла. Виды металлических лестниц

Металлическая лестница по типу конструкции может быть:

• маршевой;
• винтовой.

Прямые лестничные марши более удобные и просторные, их легче проектировать и устанавливать, но при этом они занимают много места.

Винтовая лестница из металла обладает более компактной, но сложной конструкцией, что влечет за собой как положительные, так и отрицательные нюансы. Например, на лестничном марше с трудом разминуться два человека. А занести по ней диван или другую габаритную фурнитуру, практически, невозможно. Зато изделие может встать на минимальной площади и отлично подойдет для подъема на чердак, цокольный этаж или другое не сильно востребованное помещение.  Эти особенности надо учитывать, выбирая тип лестницы.

Отличным решением может стать квадратная винтовая лестница, которая является синергией обеих конструкций и обладает лучшими сторонами каждой из них.

Металлические винтовые лестницы

Изготовление металлических лестниц предполагает использование разных техник по обработке металла:

• ковка;
• литье;
• сварка.

Первые две сложны в освоении и нам не подходят, а вот овладеть навыками сварочных работ можно за достаточно короткое время. Читайте дальше и Вы узнаете как сварить металлическую лестницу.

Выбираем металл

Теперь давайте определимся какой именно металл лучше использовать. Очень популярны чугунные винтовые лестницы, которые обязательно станут настоящим украшением дома. Такие изделия прочны, надежны, добротны и при этом красивы. Единственными, но решающими недостатками являются дороговизна и сложность производства.

Поэтому для изготовления винтовой лестницы мы будем использовать сталь — более дешевый и практичный материал. Есть еще алюминий, но он, как правило, применяется для производства комплектующих, например, перил. Для несущих элементов он не подходит.

Выбираем конструкцию

В зависимости от устройства несущего элемента, изделие может монтироваться:

• на косоурах . Ступеньки укладываются сверху на несущую балку и укрепляются на ней. Торцы ступеней остаются открытыми;
• на тетивах . Ступени крепятся на внутренней стороне несущих балок, торцы ступенек не видны.
• на больцах. Возможны два варианта, первый , когда несущая балка отсутствует, а ступени закрепляются на стене при помощи специальных болтов. И второй, когда изогнутая лестница имеет центральную опору, а ступеньки крепятся между собой больцами.

Расчёт винтовой лестницы на 180 градусов. Расчет лестницы из металла 180° тетива зигзаг

Главный результат работы данного калькулятора:

1. Информация, необходимая для изготовления тетив, рамы площадки и их соединения
2. Информация, необходимая для изготовления ступеней и площадки 180 с тетивой зигзаг

Согласно этой информации, выполняется расчёт металлической лестницы 180° с тетивой зигзаг и изготавливаются детали, из которых собирается конструкция.

Все остальные чертежи показывают конечный вид конструкции: после состыковки тетив и ступеней друг с другом.

Особенностью данного калькулятора является реализация двух функций:

1. Оценка удобства лестницы;
2. Корректировка конструкции лестницы.

Оценка удобства лестницы осуществляется по трём критериям:

1. Соответствие конструкции средней длине шага. В соответствии с этим критерием, сумма глубины ступени и двух высот должна равняться средней длине шага. Средняя длина шага человека — 63 см.
2. Глубина ступени. Комфортная глубина ступеней — от 28 см. При заданной длине проёма, регулировать глубину ступени можно изменением выступа.

По результатам оценки конкретной конструкции выдаётся показатель уровня удобства по каждому из критериев, а лестнице присваивается общий уровень удобства. Калькулятор выполняет расчет лестницы из металла с поворотом на 180 градусов, у которой тетива зигзаг, а также оценивает, соответствует ли лестница общеизвестным критериям удобства. Но всегда надо помнить, что Ваша железная лестница в Вашем доме должна максимально эффективно служить Вашим целям. И если, в соответствии с этими целями, Вам необходимо построить самую нестандартную лестницу в мире — дерзайте.
