Циркуляция воды бывает естественной и искусственной. Естественная система — это как раз схема, позволяющая не использовать насос как таковой. Горячая вода в ней поднимается вверх, а холодная опускается вниз под действием конвекции и/или гравитации. С одной стороны, это надёжно, экономично, не требует сложного оборудования, но с другой стороны в обычном жилом доме, в особенности — в частном — не слишком-то применимо. Для конвекционной системы нужны трубы очень большого диаметра, что дорого и требует много места для монтажа, а если говорить об отоплении большого дома, то длина такой системы ограничена примерно 30 метрами, для большей длины нужен насос. Циркуляционный насос снимает эти проблемы. В системах с принудительной циркуляцией можно ставить трубы любой длины и диаметра, то есть не нужно подстраивать планировку дома под систему отопления. Правда, тут тоже есть свои подводные камни. Если система однотрубная — то есть насос гонит воду по одному кругу через все радиаторы, то концу круга вода сильно остывает, и качество отопления в разных комнатах разное. Гораздо эффективнее двухтрубная система, где каждый радиатор подключён к источнику тепла параллельно. Но чаще всего такая схема требует балансировки. Балансировка — это гидрорегулировка (о, рифма!), которая позволяет распределить поток теплоносителя правильным образом. В процессе балансировки задаются параметры пропускной способности каждого радиатора или участка системы, чтобы не перегружать его или наоборот, не оставлять полупустым. Проводится она с помощью специальных балансировочных клапанов, установленных на батареях. На сколько открывать или закрывать тот или иной клапан, рассчитывается с помощью профессиональной программы — обычно такую работу заказывают специальные проектные организации. Но чаще всего балансировку проводят практическим путём «на глаз» — измеряют температуру каждого радиатора, например, с помощью электронного термометра, а затем настраивают, подкручивая балансировочный вентиль на определенное количество оборотов. У обоих методов — и расчётного, и практического — есть свои недостатки. Первый — сложный, требующий определенной подготовки и дорогостоящего оборудования, к тому же он не учитывает особенностей практической реализации системы. Второй — крайне долгий, 6−8 часов, так как проводится он по выровненной температуре в каждом радиаторе, а на это уходит определенное время. Плюс он не идеально точный. В общем, просто установить насос недостаточно. Хлопот с системой отопления после монтажа ещё хватает. Если, конечно, в ней не установлено то, что сегодня можно назвать «умным насосом».

Связанные вопросы и ответы:

Какие типы насосов используются для отопления частных домов

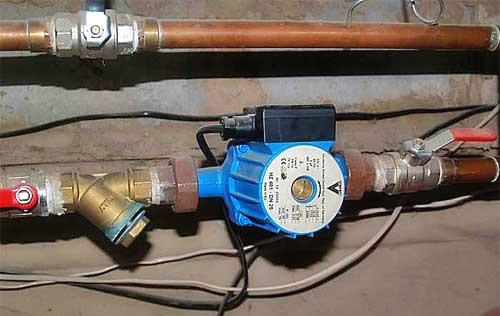

Циркуляционный насос запускают вместе с котлом , и он работает без перерыва весь отопительный период — с осени до весны. Насос прокачивает дистиллированную воду или незамерзающий теплоноситель по трубам , радиаторам и контурам отопления водяного теплого пола , доставляя тепло во все комнаты, пока жидкость теплоносителя не успела остыть.

Циркуляционный насос — простое и надежное устройство. Главный его рабочий элемент — колесо с лопастями, которое заключено в металлический корпус. Приводит его в движение электродвигатель. При включении насоса колесо начинает крутиться и прогонять воду по трубам.

Циркуляционные насосы бывают двух типов:

• В циркуляционных насосах с сухим ротором двигатель отделен от насосной части и не соприкасается с водой. Такие насосы — мощные, довольно шумные, и им нужно регулярное сервисное обслуживание. Предназначены они для больших объектов с отдельно стоящими котельными, например, для многоквартирных домов.
• В системах водяного отопления частных домов используют циркуляционные насосы с мокрым ротором. Жидкость в них проходит через движущиеся части тихого маломощного электродвигателя, обеспечивая его охлаждение и смазку. Такие насосы бесшумны, и их можно устанавливать не только в котельной, но и в любом другом помещении.

На корпусе циркуляционного насоса обычно расположен переключатель режимов работы, благодаря которому можно переключать скорость прокачки теплоносителя.

Есть насосы с частотным регулированием, скорость работы которых можно менять не только вручную, но и автоматически. По сигналам датчиков котельного оборудования такие насосы сами подстраиваются под вашу систему и вовремя переходят в экономичный режим, если дом прогрелся или морозы отступили. Насосы с частотным регулированием потребляют меньше электричества и служат дольше.

Георгий Ерахтин

Циркуляционный насос рассчитан на десятилетия эксплуатации по принципу «установили, включили и забыли». Главное требование к насосу — вы не должны замечать, как он работает. Хорошие насосы, как бюджетные, так и изделия популярных брендов, работают практически бесшумно, а поломки по электромеханической части встречаются редко. Но некачественный теплоноситель может привести к тому, что насос внутри забьется отложениями или продуктами коррозии.

Если из системы отопления раздаются механические шумы: скрежет, удары, вибрация, значит, насос вот-вот потребует замены. Обратите внимание на эти звуки.

В случае поломки насоса эффективность всей системы отопления резко снижается: трубы и радиаторы недалеко от котла — горячие, а до дальних комнат тепло просто не доходит.

Какие факторы следует учитывать при выборе насоса для отопления частного дома

Отопительные системы, в которых имеется циркуляционный насос , отличаются высоким качеством работы и безопасностью. Так, благодаря подобному оборудованию удаётся максимально быстро прогреть довольно большие помещения. Часто циркуляционные насосы устанавливают в системы с нарушенной системой циркуляции.

Плюсы систем, в которых установлен циркуляционный насос

1. Одно из основных преимуществ данного оборудования заключается в том, что уклоны и узкие участки в системе отопления уже не представляют проблемы для системы.
   Установка циркуляционного насоса позволяет обеспечить циркуляцию в системе, если она не осуществляется.
2. Система быстро разгоняется. Циркуляционные насосы чрезвычайно быстро приводят в работу всю систему. Для этого ей хватает всего нескольких минут. Это значит, что установка циркуляционного насоса позволяет максимально быстро прогреть помещение. Системы, в которых нет такого оборудования, прогревают комнаты достаточно долго.
3. Надежность насосов достигается за счет простоты в использовании и надежности оборудования. Оно имеет большой эксплуатационный срок и работает безотказно.
4. Высокий КПД. Установка циркуляционного насоса позволяет сделать систему отопления максимально эффективной и производительной.

Недостатки систем, в которых установлен циркуляционный насос

1. Большие финансовые расходы на электричество. Для подобного оборудования необходимо большое количество электроэнергии. Это значит, что основной статьей расхода при использовании циркуляционного насоса будет электрика. От его размеров зависит не только площадь отопления и производительность, но также и количество потребляемой электроэнергии.
2. Зависимость от подачи электрики. Системы, в которых установлен циркуляционный насос, имеют большую зависимость от электричества. Однако, можно сократить данный недостаток, и найти выход из положения. К примеру, многие пользователи приобретают дизельные генераторы, которые производят электроэнергию для данного оборудования.
   Помимо этого делают уклоны в отопительной системе . Это позволяет системе некоторое время функционировать без насоса. Проще говоря, для системы делают естественную циркуляцию.
3. Финансовые расходы на оборудование. Довольно дорого стоит дополнительное оборудование для насоса. Так краны, фильтры, трубопроводы для производства байпаса стоят достаточно дорого, что увеличивает цену на циркуляционный насос.
4. Финансовые расходы на установку циркуляционного насоса при существующей системе. Установка насоса в отопительную систему может стоить довольно дорого.

Подобные насосы, не смотря на имеющиеся недостатки, пользуются огромной популярностью. При этом установку циркуляционных насосов лучше доверить профессионалам, которые знают все особенности этого непростого дела и сделают всё максимально быстро и качественно.

Какие преимущества и недостатки имеют различные типы насосов для отопления частных домов

Устройство циркуляционного насоса

Зачем делать расчеты

Что необходимо знать для расчетов

Расчет производительности насоса

Рассчитаем мощности

Выбор насоса

Количество скоростей у циркуляционных насосов

Устройство циркуляционного насоса

«Циркуляционный насос STOUT с тремя скоростями»

для отопления представляют собой одноступенчатые устройства с рабочим колесом на валу с односторонним входом.

Привод – электрический. Большинство конструкций представлены с «мокрым ротором», который отделен и изолирован от статора гильзой, обеспечивающей герметизацию.

В компании STOUT применяют 3-х скоростные насосы, которые обеспечивают движение теплоносителя, гликолей и других жидкостей по замкнутому контуру.

Подшипники у моделей с «мокрым ротором» не нужно смазывать специально, они смазываются перекачиваемой жидкостью.

Насос обладает небольшими габаритами и массой. Корпус изготовлен из чугуна с катафорезным покрытием. Модель работает, фактически не создавая шума, а на питание уходит незначительное потребление электроэнергии.

Конструкции циркуляционных насосов удобны в эксплуатации, благодаря тому что в зависимости от потребности в его работе, можно с помощью простого переключателя установить требуемую частоту вращения вала электродвигателя.

В результате вращения крыльчатки и ее воздействия на жидкость, теплоноситель проходит через насос с давлением и скоростью с большими значениями, чем на входе.

Скорость движения жидкости на входе преобразуется в давление, которое повышается на выходе.

Для нормальной работы требуется обеспечить непрерывный приток теплоносителя перекачиваемой воды.

Подшипники насоса изготовлены в виде керамографитовой пары, охлаждаемой перекачиваемой водой.

В случае если насос длительное время работает без воды, происходит перегрев подшипников с последующим разрушением.

Насосное оборудование устанавливают на трубопроводах отопления и соединяют посредством.

Зачем делать расчеты

обеспечивают непрерывное движение теплоносителя через котел для предотвращения закипания жидкости. Устанавливаются в контурах отопления, в системах с радиаторами и служат для циркуляции жидкости в трубах «теплого пола»

Их монтаж производится исключительно внутри помещений.

Условия эксплуатации циркуляционного оборудования должны соответствовать требованиям безопасности и рекомендациям производителя.

Чтобы правильно выбрать насос в систему отопления и обеспечить нормальный температурный режим и безаварийную работу котлового оборудования, производят расчет изделия.

«Рабочие характеристики циркуляционных насосов STOUT»

Что необходимо знать для расчетов

Расчет производят на основе знания мощности котла (Qn), который выступает источником тепла (кВт).

Второе, что надо знать – это производительность насоса (Qpu), который должен прокачать через котел теплоноситель, чтобы предотвратить закипание котла и нагреть контур отопления. Измеряется – м³/час.

Третье – это мощность насоса или напор (Hpu) теплоносителя, скорость которого должна пройти через гидравлическое сопротивление отопительного контура.

Рассчитаем мощность котлового оборудования

Не нужно думать, что чем мощность выше, тем эффективнее работа. Так, для отопления дома площадью 220 м²с двумя этажами и подвалом хватает одного насоса.

Рассчитаем объем:

П = 3,6 х Q/ (С х ∆T)

Формула мощности:

Qn = Sn х Qyd1000, где:

Qn – мощность котла.

Sn – площадь дома.

Qyd – удельная тепловая потребность.

Мощность системы считается приблизительно как 10²м равны 1 кВт энергии. Например, дом общей площадью 240 мбудет требовать Q = 24 кВт. С – это теплоемкость залитого в систему теплоносителя. Теплоемкость воды, которая залита в большинство систем, составляет 4,2 кДж/кг. ∆T – это разница температур между подачей и обраткой. Для классических систем разница составляет не менее 20С. Для систем, где имеется «теплый пол» – разница 5С. Кстати, 3,6 – это стандартный коэффициент теплоемкости жидкого теплоносителя.

Как выбрать насос для отопления частного дома с учетом его энергоэффективности

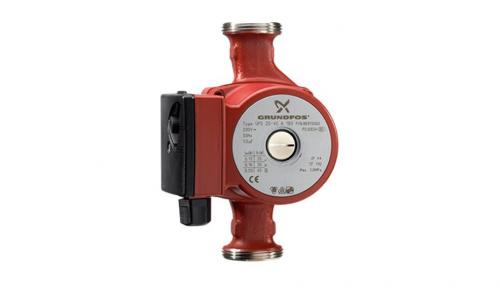

Какой циркуляционный насос поставить на отопление лучше: с «сухим» или «мокрым» ротором? Ответ даст рассмотрение конструкции и характеристик каждого устройства. Насосы с «сухим» ротором представляют собой агрегаты, в которых в воде находится исключительно крыльчатка. Сам же ротор отделен от воды уплотнительными кольцами. Такие устройства имеют свои плюсы и минусы в плане бытового применения.

Плюсы «сухих» насосов:

• Высокий КПД . КПД таких устройств составляет 80 — 85 %, что гораздо больше, чем у приборов с «мокрыми» роторами. Благодаря сниженному энергопотреблению их выгодно применять в системах с общей протяженностью трубопроводов свыше 200 м.
• Работа с высокими температурами . Температура перекачиваемых жидкостей может составлять порядка 110 — 115°.

Минусы «сухих» насосов:

• Высокая стоимость . Сами по себе такие агрегаты немало стоят в приобретении и в обслуживании.
• Регулярная замена уплотнительных колец . В среднем срок службы уплотнителей составляет около 3 лет, после чего их придется менять. Чем больше в перекачиваемой жидкости твердых частиц, тем меньше прослужат уплотнители.
• Высокая шумность . Из-за особенностей свой конструкции «сухие» модели очень шумные, поэтому их придется помещать в отдельные помещения (это в идеале) или в подвал.

Можно сказать, что «сухие» насосы подходят больше для производственного применения, где необходимо создать высокое давление и перекачивать жидкости по трубопроводу протяженностью в несколько сотен метров. Некоторые владельцы дач устанавливают себе подобные агрегаты, связывая отопительную систему дома с мастерской, гаражом или хозяйственной пристройкой. Однако, если у вас все отопление меньше 200 м, то для вас «сухие» модели не актуальны.

У «мокрых» же насосов ротор напрямую контактирует с водой, поэтому для них возможна лишь горизонтальная установка. Вся начинка заключена в металлически стакан (корпус).

Плюсы «мокрых» насосов:

• Невысокая стоимость . Стоимость у таких агрегатов значительно ниже, чем у «сухих».
• Не требуют постоянного обслуживания . Хотя эти насосы все же могут выйти из строя по каким-то причинам, однако они не требуют планового обслуживания, как например, у «сухих», где нужно регулярно менять уплотнители.
• Тихие в работе . За счет того, что ротор находится в теплоносителе, его работа довольно тихая, поэтому не будет будить жильцов квартиры. Для него не требуется отдельное помещение.

Минусы «мокрых» насосов:

• Низкий КПД . КПД у таких приборов составляет примерно 50 — 55 %, поэтому они применимы лишь в небольших частных домовладениях (трубопровод протяженностью до 200 м).

Для частного дома и дачи лучше всего использовать «мокрые» насосы, которые дешевле и проще в обслуживании. Для большинства владельцев невысокий КПД не является критичным, так как в домашних условиях не нужно создавать высокое давление для большого напора. Также вода в трубах отопления редко достигает 90°, а «мокрые» насосы позволяют работать с теплоносителями температурой 90 – 100°. Если у вас дом площадью до 150 м², тогда вам подойдет агрегат именно этого типа.

Как определить необходимую мощность насоса для отопления частного дома

Особенности комплектации системы

Типы систем

Для чего необходим циркулярник

Виды циркулярника

Подбор типа теплоснабжения

Типы схем

Достоинства и недостатки системы

В чем отличие от закрытой конструкции

Требования к использованию конструкции

Типы подачи воды

Виды стояков

Особенности проведения расчетов

Установка необходимого оборудования

Особенности подключения и выбора устройств

Подбор котла

Подбор расширительной емкости

Выборов радиаторов

Профилактические мероприятия

Почему оборудование выходит из строя

Коротко о главном

Открытая система отопления с циркуляционным насосом пользуется популярностью, благодаря простоте монтажа, невысокой стоимости и эффективности работы. Такой тип обогрева помещений появился достаточно давно, когда впервые использовали передачу тепла через воду. Каждый человек, который разобрался с особенностями установки системы и ее принципом работы, может смонтировать ее у себя дома. Для этого необходимо ознакомиться с нюансами установки, основными схемами и расчётами.

Установленная открытая конструкция

Особенности комплектации системы

В данной системе основным посредником между передачей тепловой энергии от котла к радиаторам является жидкость. Она циркулирует по трубам и обогревает комнаты в доме. В отличие от обычных печек, вода способна перенести тепло на большое расстояние. Протекать жидкость по трубам может без применения насоса. Это объясняется принципами термодинамики. Вода движется по трубам, благодаря разнице в ее плотности и уклону проложенного трубопровода. Жидкость расширяется в процессе ее нагревания. В итоге образуется ее излишек, который попадает в расширительную емкость. Особенностью данной конструкции является то, что емкость должна быть установлена на самой высокой точке. Этот резервуар помогает стабилизировать давление.

Весь механизм работы такой конструкции можно разделить на два этапа:

• когда разогретая жидкостью течет от котла к батарее;
• когда излишек теплоносителя попадает обратно в резервуар, в нем остывает и возвращается в котел.

Какие материалы используются для изготовления насосов для отопления частных домов

Описание циркуляционного насоса

Особенности установки

Схемы установки

Байпас с циркуляционным насосом

Основные элементы для установки

Место установки насоса – на подаче или обратке

Схема насоса в прямом и обратном трубопроводах

Подключение насоса к сети

Рекомендации по монтажу насоса

Системы отопления с циркуляционным насосом

Монтаж дополнительного насоса

Способы подключения насоса

Плюсы использования циркуляционных насосов в системе отопления

Параметры выбора циркуляционного насоса

Скорость работы насоса

Установка насоса в систему с естественной циркуляцией

Коротко о главном

Циркуляционный насос – необходимый атрибут в системе обогрева. Без него тепло распределяется неравномерно, и до некоторых помещений вообще доходит с трудом. Он обеспечивает циркуляцию жидкости по трубам, и тепло распределяется равномерно. Важно определиться, как правильно установить циркуляционный насос – на подачу или обратку. Если хотите сэкономить средства – можно установить аппаратуру собственными силами, нужно только четко придерживаться схемы и учитывать все критерии и нюансы. Очень важно суметь правильно выбрать наиболее оптимальный прибор для своей отопительной системы, чтобы он прослужил долго и качественно. Важно знать, какую скорость необходимо задать установленному оборудованию для возможности экономить электрическую энергию.

Циркуляционные насосы в системе отопления

Описание циркуляционного насоса

Если Вы владеете собственным хозяйством, значит и магистраль теплового снабжения у Вас своя. В настоящее время дом можно отапливать при использовании двух котлов – газового и дровяного. Если раньше жители собственных домов жаловались на неравномерное распределение тепла по всем помещения, то в настоящий момент решение проблемы есть. Для усовершенствования системы и продления ее службы с некоторых пор производят монтаж циркуляционного насоса в систему отопления.

Циркуляционная помпа – это механизм, измеряющий скорость водяного движения со стабильным натиском. В отопительных системах используется для лучшего качества обогрева. Если система имеет принудительную циркуляцию – подобный прибор является обязательным атрибутом, если же система гравитационная – на Ваше усмотрение, хотите – производите монтаж, а хотите – нет. Эти приборы обеспечивают равномерное распределение тепла по всем помещениям, имеющимся в доме.

Произвести встраивание допустимо своими руками, при наличии минимального опыта и знаний, это не займет много времени.

Циркулярные агрегаты бывают с сухим и мокрым ротором.
