Любой сантехник или неквалифицированный домовладелец без труда может намотать льняную паклю или сантехническую нить на шаровой кран, эксцентрик смесителя, переходную муфту радиатора, и успешно закрепить их в нужных местах. При этом толщина слоя не играет решающую роль (при нехватке изолятора его всегда можно добавить) и следует соблюдать лишь единственное правило — накручивать материал только по ходу резьбы, чтобы избежать его разматывания при оборотах.

С ФУМ-лентой дело обстоит немного сложнее — при большом слое намотка будет сдвигаться в противоположную ходу сторону и может частично забить трубопроводный канал (в видео из интернета есть немало примеров неправильной намотки). Поэтому знание того, сколько витков ФУМ-ленты нужно наматывать, является важным моментом и для грамотного монтажа стыков на фторопластовый герметик требуется практика и некоторые навыки.

Перед тем, как намотать ФУМ-ленту, нужно почистить резьбу от мусора, грязи и ржавого налета (можно воспользоваться растворителями или бензином), далее работы проводят в следующей последовательности:

• Не снимая с катушки, прижимают край ленты пальцем и производят намотку на резьбу по часовой стрелке с небольшим натяжением, не допуская перекручиваний. Ленту желательно использовать шириной, равной длине резьбы. Количество слоев зависит от многих факторов – толщины ленты, материала фитингов, их диаметров, качества изготовления (величины зазоров), обычно стандартное число витков не превышает трех – четырех, но может доходить и до двадцати.
• Далее лента круговыми движениями с усилием обжимается пальцами, под ее поверхностью должен просматриваться рельеф резьбы.
• После намотки ленту обрывают натяжением — данный способ лучше обрезки, так как сильнее уплотняет намотанные слои и делает крайнюю кромку более узкой.

Важно: Если при использовании ФУМ-ленты соединение получилось негерметичным, произвести его демонтаж и добавить несколько витков не получится — полоска при разборке прорезается и безвозвратно повреждается, придется накручивать витки в большем количестве заново.

Рис. 7 Как правильно наматывать ФУМ (на примере установки газового счетчика)

Следует понимать, что ФУМ-лента не является полной заменой льноволокна — она рассчитана на использование в соединениях на резьбе с эластичными или притупленными кромками (современная сантехническая арматура по западным стандартам, полимерные фитинги), где ее поверхность не прорезается. Для систем отопления со стальными трубами или в трубопроводах большого диаметра коммунального хозяйства применение льняной пакли пока не имеет достойной замены в лице ФУМ по эффективности, доступности и дешевизне материала.

Фум лента расшифровка

При создании любой водопроводной, газопроводной, отопительной системы появляется потребность в организации герметичного соединения труб. В процессе эксплуатации не должны появляться протечки, свищи и прочие нарушения соединения, в том числе и в результате технических проблем (гидроудары и пр.). Для таких целей идеально подходит лента ФУМ.

Применение данного материала обеспечит не только безопасность использования трубопровода, но и существенно увеличит его эксплуатационный срок, предостерегая от поражения коррозией и грибком в местах стыков.

Что такое лента ФУМ

ФУМ лента – фторопластовый синтетический уплотнитель, который производится в виде монолитной полосы. Намотка обладает белым или полупрозрачным цветом с матовой шероховатой структурой. В составе одним из главных компонентов является фтор, именно он повышает термическую и механическую стойкость.

В отличие от пакли, давно потерявшей свою актуальность, лента ФУМ используется для действительно герметичного стыка

Лента ФУМ не подвергается старению, резкому разрыву под физическим влиянием, потере технических характеристик при воздействии агрессивных химических средств или повышенного температурного режима. Благодаря данным факторам изделие пользуется большим успехом при монтаже водо- газопроводной и отопительной системы.

Главное, для чего используется намотка — надежная герметизация:

• фланцевых стыков;
• резьбовых соединений;
• ниппельных зон

в трубопроводной системе подаче горячей или холодной воды по инженерным магистралям и другим сетям, функционирующих при давлении до 9,8 МПа.

Основное сырье — фторлон 4Д, устойчивый к различным коррозийным средам, концентрация которого составляет 80-84%, остальная часть – вазелиновое масло. Подготовленную разогретую субстанцию раскатывают и наматывают на основу. Под раскатом растягивается до ширины в пределах 10-16 мм. Размерные параметры полностью зависят от серии и торговой марки. Кроме того, некоторые модификации обладают дополнительным слоем, состоящим из смазочного состава.

Какие бывают ленты

На сегодняшний день выпускают три основных вида изделия, отличающихся техническими особенностями и сферой применения.

ФУМ-1

Как правило, используется для герметизации трубопроводных систем общепромышленного вида. Нередко применяется для труб, функционирующих при регулярном агрессивном химическом воздействии. Обладает смазочным наслоением на основе масла и/или вазелина.

На внутреннюю поверхность ФУМ-1 наносятся смазочный слой для удобного использования и исключения риска расширения при нагревании

ФУМ-2

Имеет повышенную устойчивость перед окислением. Поэтому продукт востребован в областях, где на него оказывается сильное влияние окислительных компонентов. Данный вариант не имеет смазочного слоя.

Лента ФУМ марка 2 ТУ 6-05-1388-86 для использования в агрессивной среде

ФУМ-3

Используется для трубопроводных систем, по которым циркулируют только чистые составы.

Также не исключается использование ФУМа и в иных системах, но только при соблюдении всех технологических процессов и нюансов создания герметического соединения.

Для чего используется лента ФУМ марки 3 – только для сантехнических узлов с чистой средой

Главные особенности фторопластового материала:

• не выделяет токсичных и вредных веществ;
• данная лента прочная, резко не разрывается при растяжении;
• обладает повышенной пластичностью;
• имеет хорошую устойчивость перед термическим и химическим воздействием;
• не подвергается коррозии;
• рабочий температурный режим, при котором не теряет своих свойств – от 60°С до 200°С.

Уплотнитель подвергается плавлению только при достижении температуры +520°С, что определяет качество дальнейшей эксплуатации. В наиболее неблагоприятных условиях срок службы намотанной ленты составляет 10-12 лет, что в 3 раза дольше, чем у пакли.

ФУМ-1 имеет следующие характеристики:

• толщина и ширина – 0,01-0,14/10-60 мм;
• напряжение, при котом не разрушается структура – до 40 кг/см²;
• удлинение на момент разрыва – 100%;
• содержание в составе маслянистой смазки – до 20%.

ФУМ-2 обладает особенностями:

• диапазон толщины и ширины – 0,035-0,2/10-60 мм;
• напряжение, при котом не разрушается структура – до 60 кг/см²;

ФУМ-3:

Данный вариант выступает в качестве изделия со средними значениями между двумя предыдущими сериями, поскольку его изготавливают из обрезков ФУМ-1 и 2.

Инструкция, как правильно наматывать

Особых проблем, как наматывать ФУМ ленту на резьбу или другие выходы трубопровода, нет. Есть лишь определенные нюансы при подготовки области стыка и степени натяжения уплотнителя.

Фум-лента протекает. Причины протечек

В случае, если утечка происходит непосредственно после сборки, значит, Вы неправильно собираете резьбовое соединение с применением ленты фум. Рекомендуем поработать над техникой.

Обратите внимание на то, чтобы лента наматывалась на резьбу с небольшим усилием внатяг, а при сборке и затягивании соединения нужное положение крана или фитинга достигалось при максимальном усилии затягивания. Механические уплотнители, к которым относится и лента фум любят затяжку «от души», при слабом усилии герметичность может оказаться недостижимой.

В случае, если герметичность соединений, собранных с применением ленты фум нарушается спустя время, особенно, в системах, подверженных перепадам температур, давлений, тряске или работающим в иных неблагоприятных условиях, удивляться не стоит. Лента фум - это уплотнитель, предназначенный для простых решений - летний трубопровод, трубопровод холодной или технической воды, безнапорные или слабонапорные системы.

Когда резьба крупная, подойдет лента толщиной в 0,2 мм, тонкая лента потребует большего внимания, потому что может расползтись. Оптимальной толщиной считают 0,1 мм, что позволяет сократить расход, обеспечив качественное уплотнение.

Ширина ленты подбирается по длине резьбы, которую предстоит уплотнить. Как правило, толщина ленты находится в зависимости от ее ширины - более широкая лента имеет большую толщину, поскольку предназначены для уплотнения более крупной резьбы, имеющей больший резьбовой зазор.

Высокое качество имеет лента фум российского производства, поставляемая в бухтах и продаваемая по весу на килограммы. Ее ширина обычно 10мм, 15 мм, 20мм и 60 мм. Китайская лента фум, которую можно найти в любом магазине хозтоваров или сантехники (в желтых круглых коробочках под разными наименованиями или без оных) обычно имеет размеры 10 мм и 19 мм. Первый размер предназначен для уплотнения резьбы до 0,5 дюйма, вторым можно уплотнять соединения от 3/4 дюйма.

Почему российская лента фум качественнее китайской? Потому что она содержит больше фторопласта. Российские производители ценят российский рынок и поэтому закладывают в свой продукт минимум минеральных добавок, снижающих, со временем свойства ленты.

Современные герметики намного удобнее ФУМ. Они позволяют даже новичку добиться качественного уплотнения без лишних усилий.

Сколько наматывать ФУМ ленты. Намотка

Итак, перед вами несколько катушек ленты и резьба. Есть два варианта, которыми любят пользоваться при намотке фум ленты:

Первый. Всей шириной, если лента совпадает с размером резьбы (т.е. с шириной резьбы). При этом ленту слегка натягивают и вдавливают в резьбу — так, чтобы она проваливалась в каждый виток. Резьба должна полностью скрыться под лентой, а ФУМ плотно облегать герметизируемую поверхность. Соединение собирают сначала вручную, а затем стягивают ключом с усилием.

Второй. В этом случае намотка фум ленты происходит по типу нити. Подходит для соединений на мелкой резьбе или при использовании узкой ленты. ФУМ растягивают в нить и по часовой стрелке укладывают в каждую впадину, пока резьба не скроется. Витки можно делать крест-накрест или плавно двигаться по ходу резьбы и обратно. Скрутку выполняют аналогично — руками и ключом.

Можно сказать лишь приблизительно, сколько наматывать фум ленты. Для резьбы 1 дюйм и ленты шириной 19 мм и толщиной 0,2 мм достаточно примерно 5 оборотов. Но не факт, что именно такая лента окажется у вас под рукой. Поэтому ориентируйтесь на размеры купленного материала и деталей.

Если сравнить с уплотнением на льне, то оборотов фум ленты должно быть больше, поскольку она дает усадку.

Пользоваться фум лентой удобнее, чем льном, но тонкостей хватает. Без опыта работы качественного соединения не добиться. Новичкам мы советуем или отказаться от ФУМа вовсе, и взять сантехническую нить, или уплотнять несложные участки, где возможная протечка не приведет к масштабным последствиям.

ФУМ лента или нить. Что лучше наматывать на резьбу — лен, нить или фум-ленту

В данной статье, как и в видео, я попытаюсь разложить по полочкам довольно сложную и интересную тему, касающуюся того, чем лучше запаковывать резьбу. Помимо нескольких менее распространенных уплотнителей резьбы, о которых многие и не слышали, на рынке существует три основных конкурента в борьбе за сердца сантехников и всех, кто когда либо производил подмотку резьб в своем домашнем хозяйстве. Это ЛЕН, ФУМ-ЛЕНТА и НИТЬ.

В советские времена такого вопроса не стояло, так как кроме льна советская промышленность ничего другого просто не предлагала. Теперь же много лет не стихают споры сторонников «классического» подхода, то есть адептов льна и их «более современных» коллег, использующих фум-ленту и сантехническую нить. Кто же из них прав?

Дело в том, что среди этих трех уплотнительных материалов не существует явного фаворита и откровенного аутсайдера. Каждый уплотнитель хорош по-своему, а также имеет свои отрицательные стороны. Разберем их.

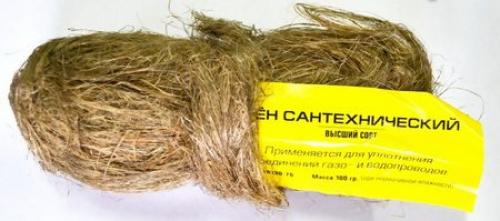

Сантехнический лен

Положительные стороны льна :

1. Абсолютно надежные соединения . Вековой опыт использования данного уплотнителя говорит о его абсолютной надежности. Если правильно намотать лен на резьбу, то беспокоиться за герметичность не нужно.
2. Низкая цена . Это самый дешевый уплотнитель, соотношение количества подмотанных резьб к затраченным деньгам явно в пользу льна.
3. Возможность юстировки . Соединение на льне с пастой даже через несколько лет можно немного подправить, подкрутить, немного открутить, но не более, чем на 45 градусов. При этом герметичность не будет нарушена.

Отрицательные стороны льна :

1. Скорость работы со льном весьма низкая . За время, затраченное на одну подмотку льном, можно подмотать несколько резьб нитью или фумкой. Если на объекте требуется паковать резьбы десятками и сотнями, это легко может вылиться в пол-дня разницы во времени. А время — деньги. Если вам требуется подмотать одну-две резьбы, то этот момент не принципиален.
2. Грязные руки . Дело в том, что лен используется совместно с уплотнительной пастой. Подробнее про пасту в этой статье. Эта паста очень маркая и после каждого ее использования руки требуется протирать.

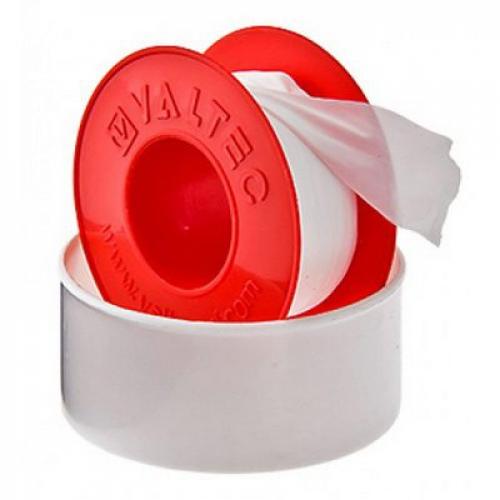

  Фум-лента

Положительные стороны фум-ленты :

1. Скорость работы. Мотать резьбы фум-лентой — самый быстрый вариант.

Отрицательные стороны фум-ленты :

1. Требовательность к опыту . При всей кажущейся простоте использования фум-ленты, она очень коварна и требует опыта и знаний в намотке. Новичок скорее всего не сможет с первого раза намотать правильно. Также для разных видов резьбы имеется разные типы фум-ленты, отличающиеся по ширине и толщине, это тоже необходимо учитывать.
2. Ненадежность . Со мной будут спорить, но по моему мнению соединения на фум-ленте самые ненадежные. Я думаю, что данный факт в большинстве своем вызван причинами из пункта 1.
3. Невозможность юстировки . Если в процессе эксплуатации или ремонта трубопроводов и соединений немного повредить, сдвинуть, прокрутить соединение на фум-ленте, то оно неминуемо потечет. Чего не произойдет при использовании льна с пастой и нити.

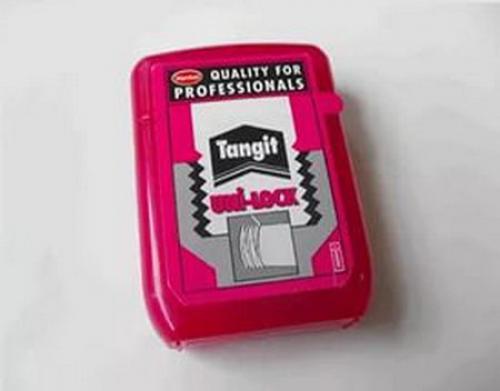

  Сантехническая нить

Положительные стороны нити :

1. Нить хороша всем . Это самый современный материал, имеющий мало недостатков.
2. Доступно для новичков . Даже тот, кто ни разу в жизни не паковал резьбы, прочитав инструкцию или посмотрев видео на Ютубе, сможет с первого раза герметично запаковать резьбу с помощью нити. Она прощает ошибки и держит очень хорошо.
3. Возможность юстировки очень большая . Резьбовое соединение, подмотанное нитью можно юстировать вплоть до 180 градусов без потери герметичности.

Отрицательные свойства нити :

1. Цена . Нить является очень дорогим уплотнителем. Для домашнего использования при подмотке одной-двух резьб в год это не столь принципиально. Для профессионала, мотающего резьбы десятками в день, это может очень сильно бить по карману.
2. Необходимость ножа . Нить как правило очень крепкая и ее не разорвать руками. Всегда под рукой должен быть нож или ножницы, что сказывается на времени подмотки.

Выводы:

1. Нить — для домашнего использования и для тех профессионалов, кто не экономит деньги.
2. Лен — для профессионального использования.
3. Фум-лента — для временных соединений.

Как наматывать фум-ленту по часовой стрелке. Как правильно намотать ФУМ ленту на резьбу?

Для обеспечения максимально надежного соединения в процессе монтажа трубопровода с использованием фум ленты необходимо придерживаться следующих правил:

• рабочая поверхность должна быть предварительно очищена от грязи. Следы ржавчины также нужно удалить, после чего рекомендуется обезжирить место соединения, обработав его бензином или растворителем. К нанесению герметизирующего материала можно приступать только после полного высыхания поверхности;
• наматывать фум ленту следует на резьбу в направлении закручивания – то есть по часовой стрелке, чтобы в процессе монтажа элементов уплотнение не было ослаблено. При этом нужно следить, чтобы края материала не ограничивали внутренний диаметр трубы. Ширина ленты подбирается в соответствии с шириной резьбового соединения;

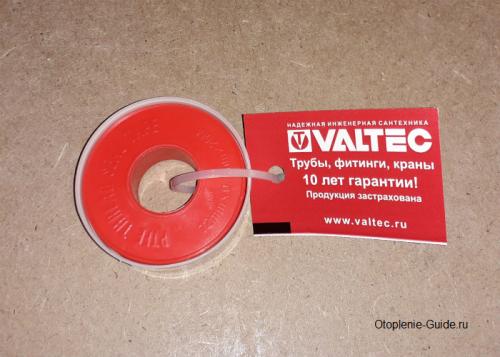

ФУМ лента Valtec, 12мм х 0,1мм х 20м.

• в процессе наматывания уплотнителя необходимо прикладывать незначительное усилие, поскольку требуемая герметичность достигается за счет плотности натяжения. Однако делать это нужно аккуратно, чтобы не допустить случайного разрыва материала;
• наматывание производится в несколько слоев, количество которых определяется на основании диаметра эксплуатируемой трубы. Специалисты рекомендуют использовать 4 слоя при работе с 30-40 мм элементами и не менее трех для труб диаметром 15-25 мм;
• рулон с лентой должен находиться в непосредственной близости к резьбе, что позволит произвести идеально ровное наматывание, исключив образование складок и морщин. При этом каждый следующий виток материала должен частично накладываться на предыдущий;
• конец уплотнителя необходимо вывести так, чтобы он не препятствовал накручиванию гайки или стыковой детали.

Окончательное заполнение межвиткового пространства резьбы происходит в процессе закручивания соединительного элемента. При необходимости даже незначительного его откручивания с целью юстировки следует учитывать нарушение герметичности. Этот момент желательно предусмотреть, предварительно выполнив пробное накручивание.

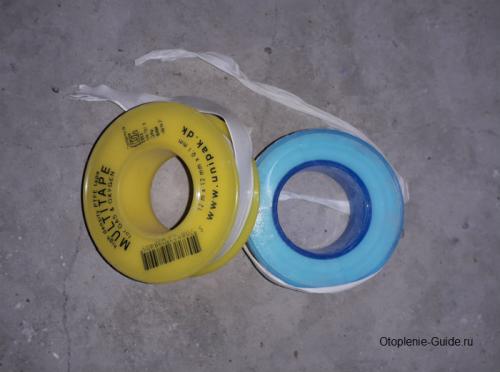

High density PTFE tape MULTITAPE for gas & oxygen. 12м х 12мм х 0,1мм. Как правильно намотать ФУМ ленту на резьбу?

Фум-лента для горячей воды. Для чего используется

Уплотнитель чаще всего применяют в быту при монтаже трубопровода, который функционирует под давлением. Это газо- и водоснабжение, системы центрального отопления. Благодаря высоким эксплуатационным характеристикам материал используют при проведении ремонтных работ автомобиля, бытовой техники.

Фум-лента считается универсальным материалом, поэтому её применяют в разных сферах и отраслях.

Фторопластовый уплотнитель рекомендован для следующих соединений:

• ниппельные;
• резьбовые;
• фланцевые.

В каких случаях можно воспользоваться лентой:

• при монтаже водопровода небольшой протяжённостью;
• уплотнение зоны стыка на пластиковых трубах;
• монтаж элементов водопровода с мелкой резьбой;
• замена колец или прокладки на кране;
• временная фиксация деталей при прорыве воды;
• подсоединение к системе сантехнических устройств простой конструкции.

В других случаях целесообразно применять сантехническую нить. Для газовых сетей рекомендуется использовать специальную сертифицированную ленту.

Фторопластовый утеплитель рекомендован для магистралей, в которых давление не превышает 9,8 МПа. В остальных случаях необходимо воспользоваться альтернативными вариантами.
