Узел прохода вентиляционной трубы через кровлю – место на поверхности крыши, где осуществляется вывод воздуховода на улицу. Оборудование прохода трубы считается важной и трудной работой, так как при выполнении этой задачи нарушатся целостность стропильной системы и покрытия крыши. Чтобы защитить узел прохода воздуховода через кровлю применяют различные проходки, упрощающие монтаж. Проходки, используемые для вывода вентиляционных труб, бывают следующих видов:

• С клапаном или без клапана. Проходки для оборудования вывода воздуховодных труб выпускают с клапаном и без. Бесклапанные модели стоят дешевле всего, но не имеет возможности перекрывать и регулировать выброс воздуха, они используются в частных домах. Проходки с клапаном имеют заслонку, которая перекрывает трубу и останавливает движение воздуха, они подходят для монтажа вентиляции в производственных и административных для систем, если они не работаю постоянно.



  Устройство кровельных проходок с клапаном и без

• Утепленные и неутепленные. Производители выпускают проходки, оснащенные термоизоляционным слоем из базальтового волокна или стекловаты. Они используются, если вентиляционная труба выводится далеко от конька и большей частью находится на улице. Термоизоляционный слой снижает разницу между температурой внутри и снаружи помещения, благодаря чему снижается образование конденсата. Неутепленные проходки используют, если труба выводится рядом с коньком и в регионах с мягким климатом.
• Автоматические и механические. Кровельные проходки для воздуховодов бывают с ручным или автоматическим управлением. Механические модели оснащаются тросиком, с помощью которого можно регулировать циркуляцию воздуха внутри помещения. Они устанавливаются для вентиляционных систем, работающих постоянно, где нет необходимости часто выключать или менять режимы работы. Автоматические проходки имеют контроллер, который с помощью электроники управляет функционированием системы.

Проход вентшахты через кровлю. Строение узла и самой системы вентиляции

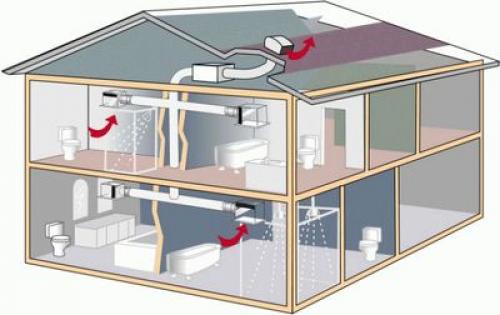

Вентиляционная система представляет собой трубы, которые помогают удалять нагретый или загрязненный воздух из внутренней части строения на улицу.

Что касается производственных помещений, то тут требуется усиленная циркуляция воздуха, которая создается за счет подключения к системе специального мощного вентилятора.

Чем больше помещение, тем сложнее и мощнее должна быть вентиляционная система.

Вентиляционный узел прохода через кровлю – это конструкция, позволяющая не только выводить загрязненный воздух наружу, но и обеспечивать надежную герметизацию кровли и защиту ее от попадания в подкровельное пространство атмосферных осадков.

Любой узел прохода включает в себя отверстие нужного диаметра в кровле, в которое вставляется патрубок, который крепится на специальный бетонный стакан, смонтированный на перекрытии. УП закрепляется на нем за счет анкеров.

На кровлях из металла крепление производится по такому же принципу, но вместо оборудованного прочного стакана применяется аналогичный металлический.

Узел похода через кровлю

Опорное кольцо, также входящее в структуру узла прохода, обеспечит надежное примыкание конструкции к поверхности крыши.

Соединительные фланцы помогут закрепить ее лучше – нижний монтируется на воздуховод, верхний служит опорой для вентиляционного зонта, защищающего патрубок от попадания в него осадков.

Важно

Также внутри трубы устанавливается специальное кольцо, отвечающее за отведение конденсата.

Узел прохода канализации через кровлю. Установка узлов прохода вентиляции через кровлю

Правильно установленный узел прохода воздуховода через кровлю должен отвечать следующим требованиям:

Герметичность . Присоединительный фланец необходимо тщательно уплотнить, чтобы исключить возможность протечек воды на чердак.

Отсутствие препятствий для стока дождевой или талой влаги. Это особенно важно в весенне-осенний период, когда вода, оставшаяся в щелях поверхности, ночью замерзает и расширяет их, нарушая герметичность прохода и целостность покрытия.

Теплоизоляция узла прохода позволяет исключить появление конденсата, разрушающего стропила, кровлю и прочие элементы системы.

Верхняя часть воздуховода защищается дефлектором, препятствующим проникновению внутрь дождевой воды или птиц. Это относится ко всем видам воздуховодов, кроме фановых труб канализации.

Верхняя часть воздуховода защищается дефлектором Источник vse-otoplenie.ru

Большинство узлов прохода имеют схожие формы, но имеются и оригинальные варианты.

Некоторые виды УП имеют готовый дефлектор, выполненный в форме широкого защитного колпака Источник kakpostroit.su

Это может быть интересно! В статье по следующей ссылке читайте про узлы фальцевой кровли: особенности и преимущества фальцевой кровли .

Технология монтажа УП зависит от его вида, типа кровельного покрытия, угла наклона крыши и прочих факторов. Одним из самых простых вариантов является установка эластичной проходки.

Порядок действий можно увидеть на картинке Источник st-par.ru

Все действия заключаются в изготовлении отверстия соответствующего диаметра, чтобы воздуховод плотно обхватывал ее и не пропускал влагу внутрь. Затем края прижимаются монтажной шайбой, которая обминается по форме рельефа кровельного покрытия.

Проход вентиляции через мягкую кровлю. Конструкция узла вентиляционного прохода через кровлю

Узел прохода вентиляционной трубы через кровлю – место на поверхности крыши, где осуществляется вывод воздуховода на улицу. Оборудование прохода трубы считается важной и трудной работой, так как при выполнении этой задачи нарушатся целостность стропильной системы и покрытия крыши. Чтобы защитить узел прохода воздуховода через кровлю применяют различные проходки, упрощающие монтаж. Проходки, используемые для вывода вентиляционных труб, бывают следующих видов:

• С клапаном или без клапана. Проходки для оборудования вывода воздуховодных труб выпускают с клапаном и без. Бесклапанные модели стоят дешевле всего, но не имеет возможности перекрывать и регулировать выброс воздуха, они используются в частных домах. Проходки с клапаном имеют заслонку, которая перекрывает трубу и останавливает движение воздуха, они подходят для монтажа вентиляции в производственных и административных для систем, если они не работаю постоянно.

  Устройство кровельных проходок с клапаном и без

• Утепленные и неутепленные. Производители выпускают проходки, оснащенные термоизоляционным слоем из базальтового волокна или стекловаты. Они используются, если вентиляционная труба выводится далеко от конька и большей частью находится на улице. Термоизоляционный слой снижает разницу между температурой внутри и снаружи помещения, благодаря чему снижается образование конденсата. Неутепленные проходки используют, если труба выводится рядом с коньком и в регионах с мягким климатом.
• Автоматические и механические. Кровельные проходки для воздуховодов бывают с ручным или автоматическим управлением. Механические модели оснащаются тросиком, с помощью которого можно регулировать циркуляцию воздуха внутри помещения. Они устанавливаются для вентиляционных систем, работающих постоянно, где нет необходимости часто выключать или менять режимы работы. Автоматические проходки имеют контроллер, который с помощью электроники управляет функционированием системы.

Узел прохода вентиляции через кровлю из металлочерепицы. Монтируем правильно элементы вентиляции

Важно правильно установить проходки через кровлю. Для этого нужно следовать простому пошаговому алгоритму:

1. Наметьте в металлочерепице отверстие под трубу. Потом аккуратно вырежьте его.
2. В черепице закрепите проходной элемент. Используйте для крепления саморезы. Не забудьте перед его креплением нанести герметик.
3. Вставьте аккуратно выход в проходной элемент. Выход может быть канализационный, вентиляционный и т. д. Важно, чтобы выход был выставлен абсолютно вертикально. Для проверки используйте уровень. Когда убедитесь, что выход установлен правильно, закрепите его саморезами.
4. Соедините выход вытяжки с воздуховодом, который расположен непосредственно внутри дома. Для этого нужно использовать трубу с гофрированием. Она будет протянута через слои паро- и гидроизоляции, а также через утеплитель. Обязательно обеспечьте хорошую гидроизоляцию в местах ее прохождения. Для этого нужно использовать липкую ленту, а также уплотнитель, герметик.

Вы должны понимать, что проходка должна выдерживать определенную нагрузку, в том числе и вибрацию, атмосферное давление, температурные перепады. Для изготовления проходки используются разные материалы. Это чаще всего силикон, резина. Преимущество этих материалов в том, что им не страшна коррозия, палящее солнце. Они будут плотно прилегать к крыше. Помните, что это один из главных барьеров, которые будут защищать систему стропил. Если не обеспечить хорошую защиту, дерево начнет быстро гнить.

Важно! При подборе проходных элементов учитывайте материал самой кровли и размер диаметра того объекта, который планируете выводить.

При установке вентиляции важно правильно обустроить проход шахты через кровлю. Тут нужно будет устанавливать узел прохода. Есть несколько его видов. У них есть отличия в монтаже. Для каждого вида характерны свои особенности установки.

При выборе узла учитывайте вид вентиляции.

Воздуховоды чаще всего устанавливаются на стаканах из железобетона. Закрепляются они анкерными болтами или гайками. Подобные узлы будут переносить воздух, если влажность не выше 60%.
