Смотровой колодец. Предназначение смотровых колодцев

Смотровой колодец. Предназначение смотровых колодцев

Резервуары, которые монтируются на канализационных системы применяются для возможности выполнения некоторых процедур, способствующих определению состава жидкости, и для других целей, указанных ниже:

• Контроль за участком, где трубная конструкция поворачивает, присутствует ответвление, либо пересечение. В любой системе есть прямые участки, на которых с двух концов оборудуются колодцы для возможности обеспечения постоянного доступа к трубе при необходимости выполнения плановых мероприятий по очистке. Муфты и фланцы устанавливаются на участках с поворотами и различными ответвлениями, в которых наиболее часто возникают протечки различной степени интенсивности;
• Обеспечивается доступ к участкам с установленной регулировочной арматурой или разнообразными запорными механизмами;
• Участки размещения насосных станций. Нередко на участках, где устанавливаются разветвления и пересечения присутствует арматура для возможности регулировки интенсивности потоков воды в системе. Для доступа к такой арматуре необходимо оборудовать колодец;
• Места расположения насосных станций, установленные приборы учета, разнообразное оборудование. Просто на линии могут быть установлены отдельные разновидности механизмов и приспособлений, для их эксплуатации оборудуются специальные резервуары;
• Колодцы устанавливаются для возможности обеспечения планового слива стоков на участке водопровода в случае возникновения аварийной ситуации;
• В автономных системах колодцы нередко служат источником питьевой воды или выполняют функцию кессона, расположенного над устьем пробуренной скважины;
• Резервуары инспекционного предназначения монтируются на участках введения в здание либо преодоления препятствий, возникших на пути водопроводной системы.

Бетонный смотровой колодец. Что такое смотровой колодец

Смотровой или инспекционный колодец – это устройство для канализации, которое позволяет быстро получить доступ к различным частям водопроводной системы. В зависимости от рода использования и места установки, инспекционный отвод может быть различных форм и диаметров. Главным отличием его конструкции от прочих накопителей и септиков в увеличенном диаметре. Его размер позволяет без труда проникнуть внутрь взрослому человеку.

Инспекционный колодец в разобранном виде

Существуют такие виды смотровых колодцев:

1. Линейный. Его установка производится исключительно на ровных горизонтальных участках водопровода. Он устанавливается в нескольких местах, к примеру, узлах или стыках труб;
2. Поворотный. В местах поворота коммуникаций обязательно организовывается инспекционное отверстие, т. к. именно эти участки наиболее подвержены деформации. Его конструкция представляет собой искривленный корпус, который может быть повернут на определенное количество градусов по отношению к трубам;
3. Узловой используется в участках, где соединяются несколько труб. Это самый большой смотровой канализационный отвод. Он может быть оснащен 2, 3 и более отводами для воды;
4. Перепадный представляет собой довольно сложную конфигурацию, где учитывается переход от высокого уровня трубы в низкому.

Дренажный и канализационный смотровой колодец может быть изготовлен из различных материалов: пластик, полимер, чугун, сталь, железобетон. К примеру, для ливневой ненапорной канализации принято использовать пластиковые модели из ПВХ, зачастую представляющие собой труб увеличенного диаметра. Для защиты от деформаций их помещают в металлические сетчатые кожухи.

Пластиковая кабельная труба для колодца

Железобетонный смотровой колодец – это самый распространенный вариант для частного дома. Бетонные модели известны своей доступностью и надежностью – их можно сделать своими руками, к тому же, бетон не деформируется от давления земли. Но срок службы такого отвода – менее 20 лет. Под постоянным воздействием стоков материал разрушается. Аналогично бетону, материалом для инспекционного котлована может служить кирпич. Эту модель можно использовать для заземления дома.

Бетонные кольца для колодца

Чугунные модели применяются для организации слежения за состоянием канализационных отводов многоэтажных домов. Его монтаж практически невозможно осуществить самостоятельно, к тому же, со временем чугун может покрыться различными наростами. Но вместе с этим, этот тип колодцев является одним из самых долговечных и надежных.

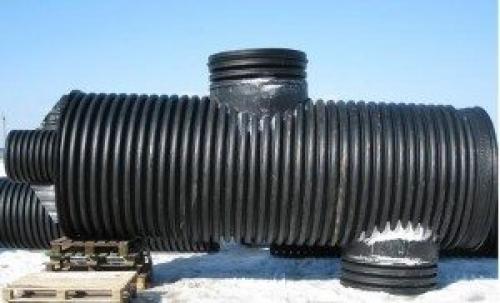

Смотровой колодец канализации чертеж. Виды колодцев канализационной системы

Перед тем как браться за строительство, необходимо составить детальную схему канализационной системы, включающую в себя чертеж канализационного колодца и разводку труб. Наилучшим вариантом было бы обустроить такой колодец ниже уровня, на котором располагается дом. Кроме того, в схеме должны быть указаны диаметры труб и их количество.

Принципиальная схема и использование септика

  Обратите внимание! По заранее составленной схеме легко просчитать необходимое количество материала, а соответственно и стоимость строительства.

В схеме местной канализационной сети должны быть обозначены все виды колодцев, которые и составляют систему.

Такие элементы сети бывают следующих видов:

• Смотровой колодец канализации – предназначен для того, чтобы сохранять возможность наблюдать за элементами системы,  прочищать канализационные трубы  и удалять зазоры;
• Канализационные перепадные колодцы – необходимы в тех случаях, если нет возможности обеспечить трубопроводу необходимый угол;

Перепадная конструкция

• Фильтрационный резервуар – обустраивается при установке септика, и необходим для сбора воды после предварительной очистки;
• Накопительный сливной – используется для накопления стоков, и располагается как можно дальше от точек водозабора;
• Поворотный колодец для канализации – сооружается в местах поворота трубопровода и выполняет также функции, как и смотровых.

Зачастую один колодец может выполнять сразу несколько функций.

Состоят такие элементы канализационной системы из следующих частей:

1. Рабочая камера;
2. Горловина;
3. Люк, прикрывающий горловину.
