Циркуляционный насос – необходимый атрибут в системе обогрева. Без него тепло распределяется неравномерно, и до некоторых помещений вообще доходит с трудом. Он обеспечивает циркуляцию жидкости по трубам, и тепло распределяется равномерно. Важно определиться, как правильно установить циркуляционный насос – на подачу или обратку. Если хотите сэкономить средства – можно установить аппаратуру собственными силами, нужно только четко придерживаться схемы и учитывать все критерии и нюансы. Очень важно суметь правильно выбрать наиболее оптимальный прибор для своей отопительной системы, чтобы он прослужил долго и качественно. Важно знать, какую скорость необходимо задать установленному оборудованию для возможности экономить электрическую энергию.

Циркуляционные насосы в системе отопления

Описание циркуляционного насоса

Если Вы владеете собственным хозяйством, значит и магистраль теплового снабжения у Вас своя. В настоящее время дом можно отапливать при использовании двух котлов – газового и дровяного. Если раньше жители собственных домов жаловались на неравномерное распределение тепла по всем помещения, то в настоящий момент решение проблемы есть. Для усовершенствования системы и продления ее службы с некоторых пор производят монтаж циркуляционного насоса в систему отопления.

Циркуляционная помпа – это механизм, измеряющий скорость водяного движения со стабильным натиском. В отопительных системах используется для лучшего качества обогрева. Если система имеет принудительную циркуляцию – подобный прибор является обязательным атрибутом, если же система гравитационная – на Ваше усмотрение, хотите – производите монтаж, а хотите – нет. Эти приборы обеспечивают равномерное распределение тепла по всем помещениям, имеющимся в доме.

Произвести встраивание допустимо своими руками, при наличии минимального опыта и знаний, это не займет много времени.

Циркулярные агрегаты бывают с сухим и мокрым ротором.

интернет-магазине .

Связанные вопросы и ответы:

Что такое насос для системы отопления

Циркуляционный насос запускают вместе с котлом , и он работает без перерыва весь отопительный период — с осени до весны. Насос прокачивает дистиллированную воду или незамерзающий теплоноситель по трубам , радиаторам и контурам отопления водяного теплого пола , доставляя тепло во все комнаты, пока жидкость теплоносителя не успела остыть.

Циркуляционный насос — простое и надежное устройство. Главный его рабочий элемент — колесо с лопастями, которое заключено в металлический корпус. Приводит его в движение электродвигатель. При включении насоса колесо начинает крутиться и прогонять воду по трубам.

Циркуляционные насосы бывают двух типов:

• В циркуляционных насосах с сухим ротором двигатель отделен от насосной части и не соприкасается с водой. Такие насосы — мощные, довольно шумные, и им нужно регулярное сервисное обслуживание. Предназначены они для больших объектов с отдельно стоящими котельными, например, для многоквартирных домов.
• В системах водяного отопления частных домов используют циркуляционные насосы с мокрым ротором. Жидкость в них проходит через движущиеся части тихого маломощного электродвигателя, обеспечивая его охлаждение и смазку. Такие насосы бесшумны, и их можно устанавливать не только в котельной, но и в любом другом помещении.

На корпусе циркуляционного насоса обычно расположен переключатель режимов работы, благодаря которому можно переключать скорость прокачки теплоносителя.

Есть насосы с частотным регулированием, скорость работы которых можно менять не только вручную, но и автоматически. По сигналам датчиков котельного оборудования такие насосы сами подстраиваются под вашу систему и вовремя переходят в экономичный режим, если дом прогрелся или морозы отступили. Насосы с частотным регулированием потребляют меньше электричества и служат дольше.

Георгий Ерахтин

Циркуляционный насос рассчитан на десятилетия эксплуатации по принципу «установили, включили и забыли». Главное требование к насосу — вы не должны замечать, как он работает. Хорошие насосы, как бюджетные, так и изделия популярных брендов, работают практически бесшумно, а поломки по электромеханической части встречаются редко. Но некачественный теплоноситель может привести к тому, что насос внутри забьется отложениями или продуктами коррозии.

Если из системы отопления раздаются механические шумы: скрежет, удары, вибрация, значит, насос вот-вот потребует замены. Обратите внимание на эти звуки.

В случае поломки насоса эффективность всей системы отопления резко снижается: трубы и радиаторы недалеко от котла — горячие, а до дальних комнат тепло просто не доходит.

Какие типы насосов используются в системах отопления

Разновидность насосного оборудования работает по принципу центробежного устройства. Насосы включают следующие части и элементы:

• корпус самого насоса для системы отопления;
• ротор, который отвечает за вращения блока турбины;
• крыльчатка с подвижными лопастями. Это рабочее колесо, обеспечивающее движение воды с определенным напором;
• уплотнительные и защитные элементы – теплоизоляция, защиты от воды;
• электрическая схема, с помощью которой можно регулировать режимы. Через нее циркуляционный насос работает по заданным параметрам.

Вы можете купить разные по форме, размерам циркуляционные насосы. Производители определяют разные положения отводных, входных патрубков. За счет этого обеспечивается высокое качество монтажа и эксплуатации. В зависимости от способа подключения определяют ключевые элементы, которые должны быть в конструкции насоса.

Все циркуляционные насосы относительно небольшие. Они могут устанавливаться в дополнении с системами безопасности. Работа циркуляционных насосов объясняет их незначительные параметры. Насос с определенной силой обеспечивает движение воды по трубам отопления. Вода по горизонтальному контуру может двигаться даже на небольших мощностях.

По сути, циркуляционные насосы должны воздействовать на гидравлическую силу в трубопроводе. В силу сопротивления ей вода начинает двигаться в системе бесперебойно и более быстро. Для понимания принципа работы циркуляционного насоса рассмотрите следующий алгоритм:

• изначально вода в трубе поступает во входной патрубок насоса;
• во включенном состоянии циркуляционный насос перекачивает воду на колесо турбины;

При установке циркуляционного насоса необходимо учитывать общую длину труб в системе. Каждое оборудование подходит только под определенную длину. Узнать показатель можно в паспорте теплоносителя. Если система отопления разветвлённая, рекомендовано использовать сразу несколько насосов. Они помогут более эффективно распределить потоки воды в разных направлениях. Такое решение может быть актуальным для частных домов с большой квадратурой или многоэтажных постройках.

Источник: https://milyj-dom.ru-land.com/stati/otoplenie-na-novyy-uroven-14-luchshih-nasosov-dlya-sistem-otopleniya

Какие характеристики следует учитывать при выборе насоса для системы отопления

Насосы этой категории, вне зависимости от фирмы, после окончания эксплуатационного срока подлежат замене, так как велика вероятность остановки из-за внезапных поломок. Разделение агрегатов проводится по производителям, так как каждый из них акцентирует внимание на производительности, стоимости и надежности, то и конечные характеристики насоса отличаются.

Европейские – как правило, все работают в среднем или высоком ценовом сегменте и предлагают высокое качество. Снижение цены происходит за счет оптимальных конструктивных решений и маркетинговой политики, в том числе и переноса производства в Китай.

• Высоким качеством и работоспособностью выделяется немецкий производитель Grundfos – эти модели оснащаются энергосберегающими технологиями. Заявленный срок эксплуатации не менее 10 лет.
• Компания Wilo также выпускает качественные промышленные и бытовые модели, в основном с электронным управлением.
• DAB – Италия. При регулярной профилактике, насосы работают безотказно. Компанией затрачивается много средств для устранения шума в насосах сухого типа.

Европейские производители циркуляционных насосов Источник obzortop.com

Китайские – кроме цены стоит обратить внимание на компанию.

• Хорошо зарекомендовали себя модели компании Oasis . В первую очередь это стоимость, которая меньше российских и европейских аналогов на 30 %. При этом гарантирована работа на протяжении заявленного срока эксплуатации.

Российские – также как и остальные участники, работают согласно европейских ГОСТов и выполняют все требования по безопасности.

• Среди российских производителей наиболее известна фирма «Саблайн Сервис» бренд UNIPUMP . Изготавливает насосы различной направленности. Модели отличаются невысокой стоимостью и использованием наиболее рациональных технологий.
• Wester принадлежит компании «Импульс». Выпускает продукцию в ограниченном ассортименте. Насосы отличаются хорошей сборкой и использованием деталей с высоким запасом прочности.
• Компания Джилекс модели « Хозяин » и « ». В линейке присутствуют насосы для небольших контуров и 2;-3 этажных систем.

Как выбрать насос для системы отопления, учитывая размер помещения

До 1990 года отопительные системы в частной застройке проектировались и строились преимущественно без насосов. Теплоноситель двигался по трубам самотеком, а его циркуляция обеспечивалась конвекционными потоками жидкости при её нагреве в котле. В настоящее время все еще используют системы с естественной циркуляцией , хотя не так часто.

Недорогие твердотопливные котлы производятся без встроенных насосов, потому что производитель не знает параметров отопительного контура. Для таких систем покупка водяного насоса обязательна

Сейчас движение теплоносителя осуществляется принудительно с помощью водяных насосов, которые имеют ряд преимуществ:

1. Пониженная нагрузка на котел за счет уменьшения разницы температур во входящей и исходящей трубе.
2. Равномерное распределение тепла по комнатам вследствие одинаковой температуры теплоносителя по всей длине отопительных колец.
3. Возможность оперативного регулирования температуры теплоносителя.
4. Быстрый прогрев отопительной системы при пуске холодного котла.
5. Отсутствие необходимости в устройстве трубопроводов с уклоном к котлу, обеспечивающих самопроизвольное перемещение теплоносителя.
6. Возможность использования тонких труб, которые занимают немного внутреннего пространства квартиры.
7. Мощность насоса позволяет нагнетать в отопительном контуре давление, достаточное для подачи теплоносителя на несколько этажей вверх.
8. Использование запорной арматуры на отдельных петлях сетей отопления.
9. Возможность интегрирования насоса в систему автоматического регулирования работы котла.

При массе преимуществ у циркуляционных приборов есть и два недостатка – это зависимость от электропитания и дополнительные расходы на электроэнергию.

Но минусы легко компенсируются – установка водяного насоса позволяет экономить 10-20% топлива, а доля стоимости электроэнергии в общих расходах на отопление составляет лишь 3-5%. Кроме того, при частом отсутствии электроэнергии можно установить ИБП, который обеспечит на определенный период автономную работу котла и насоса.

Какие насосы используются в системах отопления с применением воды и воздуха

Отопительные системы можно разделить на две большие группы:

• Открытые – те, которые сообщаются с атмосферой.
• Закрытые (герметичные) – работают с избыточным давлением.

Автономный контур отличается высокой эффективностью Источник makipa.ru

В частном секторе, как правило, обустроена автономная СО. Давление в ней зависит от ее параметров и от количества этажей, а само определяет скорость теплоносителя, потери тепла и время, в течение которого проходит цикл теплообмена. Если говорить о контуре с газовым котлом в одноэтажном доме, то давление в котле отопления в норме не превышает 1,5-2 бар.

Устойчивым спросом пользуются электрические котлы для частных систем отопления. Они привлекают своей экологичностью, высоким КПД и невысоким ценником (если сравнивать с газовыми аналогами). Давление в системе с электрокотлом в среднем составляет 1,5-2 бар, и не превышает 3 бар (0,3 МПа).

В большинстве случаев в частном жилье организовывают автономное отопление, позволяющее самостоятельно регулировать его параметры и свои расходы. Но в северных регионах отопление зачастую бывает централизованным, если есть возможность сделать отвод от теплотрассы или от котельной.

Рабочее давление имеет определенные рамки Источник saucyintruder.org

В таком случае на входе в дом устанавливают водоструйный элеватор, устройство, предназначенное для понижения температуры и давления сетевого теплоносителя. Температура понижается благодаря смешиванию с водой из СО дома, и таким образом организуется циркуляция в контуре.

Между прямым и обратным трубопроводом поддерживается перепад давления, необходимый для нормального функционирования домашнего контура. Поэтому нагрузка на трубы внутри дома такая же, как в домах с автономным газовым отоплением, не более 2–2,5 атмосферы (0,2–0,25 МПа).

Закрытая СО и ее номинальное рабочее давление

Под закрытой понимается герметичная система, в которой отсутствует испарение теплоносителя, а его циркуляция осуществляется принудительно, с помощью насоса. Кроме котла, труб и радиаторов контур включает циркуляционный насос, арматуру и расширительный бак.

Изменения параметров работы закрытого отопительного контура регулируется при помощи расширительного бака (гидроаккумулятора) и подкачки (сброса) воды, которая осуществляется через перемычку с системой холодного водоснабжения.

Схема закрытого контура с нижней разводкой Источник vodakanazer.ru

Расширительный бак представляет собой стальную емкость с упругой резиновой мембраной. Она разделяет камеру с теплоносителем и камеру с воздухом, находящимся под избыточным давлением, которое можно замерить с помощью манометра.

Давление герметичного контура задается изначально, во время заполнения водой, а его регулировка выполняется с помощью мембранного бачка. Понятно, что оно будет минимальным в холодном состоянии и максимальным – при нагреве воды до определенной (рабочей) температуры. Из этого следует, что номинальное рабочее давление всегда высчитывают для определенного значения температуры.

Такое строение помогает компенсировать избыток объема воды, образующийся при нагреве. Когда излишек перетекает в мембранный бак, воздух легко сжимается, нагрузка на систему возрастает медленно, и аварийный предохранительный клапан не срабатывает.

Расширительный бак закрытого типа Источник kotle.ru

Благодаря конструкции гидроаккумулятора в закрытом контуре сглаживаются колебания давления, в том числе и резкие, вызванные остановкой циркуляции (гидроудары.). Вопрос, каким должно быть давление в системе отопления частного дома закрытого типа с газовым котлом, подразумевает его значение в расширительном бачке. Ответ проще всего найти в техпаспорте устройства; если он утерян, используют следующие нормативные значения:

• Если котел отключен, оно совпадает с заводским (давлением зарядки) бачка; по стандарту это 1,5 атм.
• Если нет заводских данных по гидроаккумулятору, его оптимальное давление принимают как то, что ниже рабочего на 0,2-0,3 атм.
• В маленьких одноэтажных домах используют расширительный резервуар, рассчитанный на 0,8-1 атм. Если значение опускается ниже, произойдет отключение аппаратуры.
• Для невысокого жилья параметр увеличивается до 1,5-1,8 атм.
• Двухконтурные котлы рассчитаны на 1,2-1,6 атм.
• Для двухэтажного дома максимально допустимым считается 2,5-3 атм. (на этом уровне срабатывает аварийный клапан). Для трехэтажного – 4-5 атм.

Какие насосы используются в системах отопления с применением электроэнергии

Диагностика циркуляционных насосов для отопления – важный процесс, который помогает обеспечить надежную и эффективную работу системы отопления. Определение и устранение неисправностей на ранних стадиях может значительно продлить срок службы оборудования и улучшить его производительность. Вот подробное рассмотрение ключевых способов диагностики циркуляционных насосов:

Визуальный осмотр. Визуальный осмотр насоса и его компонентов помогает выявить очевидные проблемы, такие как повреждения, коррозия, утечки и прочие внешние признаки износа. При осмотре важно обратить внимание на состояние уплотнений, наличие трещин на корпусе и признаки утечек теплоносителя. Также следует проверить, нет ли на корпусе насоса следов перегрева.

Проверка работы насоса . Запуск насоса и внимательное прослушивание его работы могут многое рассказать о его состоянии. Нормальная работа насоса должна быть относительно тихой и без резких звуков. Любые необычные шумы, такие как гудение, свист или скрежет, могут указывать на проблемы с подшипниками, застревание ротора, износ или повреждение рабочего колеса.

Измерение напряжения и тока . С помощью мультиметра можно измерить напряжение питания и ток, потребляемый насосом. Эти параметры должны соответствовать номинальным значениям, указанным производителем. Отклонение от нормы может указывать на электрические проблемы, такие как короткое замыкание, износ изоляции или перегрузка насоса.

Проверка давления в системе . Давление в системе отопления должно быть стабильным и соответствовать рекомендуемым параметрам. Слишком низкое или высокое давление может свидетельствовать о наличии воздушных пробок, утечек теплоносителя, засорении фильтров или неправильной работе насоса. Для измерения давления используются манометры, установленные на насосе или в системе.

Термографическая диагностика . Термография — это метод, позволяющий визуализировать и анализировать распределение температур на поверхности оборудования с помощью специальной термографической камеры. Перегрев отдельных компонентов насоса может указывать на перегрузку, неисправности в электрической системе или механические повреждения. Термографическая диагностика помогает определить "горячие точки" без контакта с оборудованием, что является большим преимуществом метода.

Как регулировать давление в системе отопления с помощью насоса

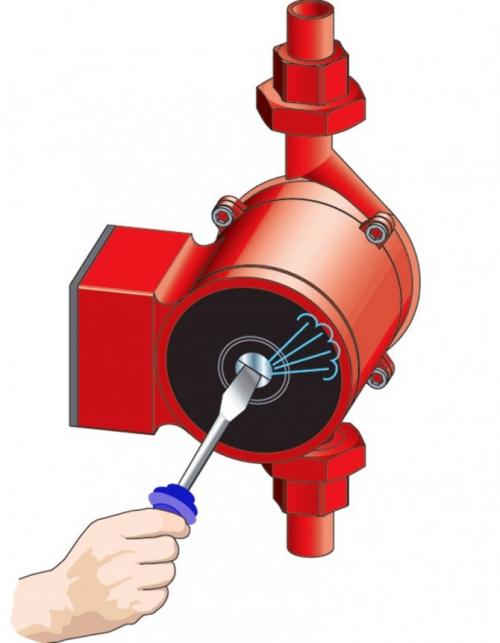

Циркуляционный насос системы отопления перемещает воду по системе . Горячая вода течет по замкнутому контуру от котла к радиаторам и снова к котлу . Когда вода из котла проходит через радиатор , она отдает ему тепло . Затем радиатор нагревает комнату , а вода становится холоднее и возвращается к насосу центрального , . .  , .

• Насос горячий: необходимо заменить насос. Возможно, перегорела обмотка двигателя. Насос должен быть теплым, но не слишком горячим.
• Насос издает дребезжащий или гудящий звук: возможно, ослаблены помпа или винты. Проведите ревизию насоса.
• Скрежет или стук: возможно, внутри насоса что-то не так, и его необходимо снять и почистить, либо заменить.
• Насос нагревает только некоторые радиаторы: циркуляционному насосу отопления может не хватать мощности. Следует заменить насос на более мощный. Также возможно, что система отопления засорилась и ее необходимо промыть.
• Шумы в системе отопления и в насосе: в системе может быть воздух. Воздушные пробки следует удалить.
• Котел нагревает воду возле себя, но не всю систему отопления: обычно это происходит, когда система не работает в течение некоторого времени. Чтобы освободить крыльчатку насоса или любой другой элемент системы от шлама или воздуха, может потребоваться легкое постукивание небольшим молоточком. Однако, будьте осторожны, чтобы не повредить оборудование.
