Как монтировать фитинги для ПНД труб. Особенности труб ПНД

Как монтировать фитинги для ПНД труб. Особенности труб ПНД

Аббревиатура ПНД расшифровывается как полиэтилен низкого давления. Это полимерный материал, изготовленный с применением специальной технологии, когда полимеризация происходит без действия внешнего давления. На выходе получается крепкий, эластичный полимер, который химически инертен и может использоваться для хранения и транспортировки пищевых продуктов (в том числе питьевой воды).

Положительные качества коммуникаций из ПНД:

• Химически устойчивы. Полимерные коммуникации из ПНД не поддаются действию агрессивных жидкостей и могут использоваться для транспортировки питьевой воды.
• Не подвергаются коррозии. Срок службы коммуникаций более 50 лет.
• Не проводят электрический ток.
• Эластичны. Трубопроводы из ПНД отлично зарекомендовали себя в сейсмоопасных зонах, в зонах с повышенной вибрацией. Они не теряют своих эксплуатационных качеств в таких условиях, долговечны и надежны.
• Высокая эластичность материала не дает трубам растрескаться при замерзании их с водой внутри. Там, где стальной трубопровод лопнет, коммуникации из полиэтилена сохранят целостность и герметичность.
• Устойчивы к гидроударам.
• Легкие. Малый вес дает возможность: сэкономить на доставке, осуществлять сборку коммуникаций без привлечения сторонней рабочей силы.
• Просты в монтаже. Легкость резки, наличие спец. фитингов дает возможность собрать трубопровод без наличия профессиональных навыков.

К недостаткам относят ограниченную сферу применения труб из ПНД, поскольку материал не выдерживает высокой температуры. Максимальная температура для эксплуатации – 80 градусов.

Обратите внимание! Для длительной и безупречной эксплуатации трубопроводов из ПНД рекомендуется не использовать их для транспортировки жидкостей, которые горячее 40 градусов.

Производители предлагают два вида труб из ПНД:

• для эксплуатации под давлением – водопровод, газопровод;
• для эксплуатации без давления внутри трубы – канализация, ливневки, электрокоммуникации.

Рекомендуем ознакомиться:   Как правильно выпрямить трубу ПНД и не повредить её

Отличие заключается в толщине стенок и способе стыковки труб.

Как выпрямить ПНД трубу. Все способы, как согнуть ПНД трубу на производстве и в домашних условиях

Иногда монтаж участков коммуникационных систем ( канализационных, водопроводных, газоснабжения) требуется выполнить под определенным углом друг к другу. Для этих целей подойдет ПНД труба, которую без особого труда, при помощи специального оборудования, можно согнуть под любым необходимым углом, то есть придать требуемую форму.

Особенности полиэтилена низкого давления

Из полиэтилена низкого давления ( ПНД или HDPE ) изготавливаются трубопроводы 2х видов :

1. Напорные ( для газо- и).
2. Безнапорные ().

Металлические изделия уступают местов силу его особенностей :

• непрозрачен в толстом слое;
• не разрушается биологическими микроорганизмами;
• устойчив к воздействию ( до +60^оС) водных растворов солей, кислот и щелочей;
• прочный;
• эластичный ( хорошо гнется, устойчив к растяжению и сжатию);
• не поддается коррозии;
• долговечный ( от 50 до 80 лет в эксплуатации);
• маленький вес.

Трубы из ПНД :

• практически не засоряются;
• легко монтируются;
• дешевле металлических.

Радиус изгиба

В основном, трубу сгибают на стандартные углы 90^о, 60^о, 45^о,30^о, но по необходимости можно задать любой радиус изгиба трубы ПНД, не превышающий 90^о.

Температура плавления

При температуре +80^оС полиэтилен низкого давления размягчается, а температура плавления его: от +130^оС до +137^оС. Именно при такой температуре производятся трубы ПНД.

Способы

Все методики, которыми сгибают трубу ПНД, основаны на свойствах этого полимера: под воздействием высокой температуры он размягчается, и материалу задается необходимая форма.

Способы делятся на :

• промышленный;
• внепроизводственный ( в домашних условиях).

Промышленный или производственный

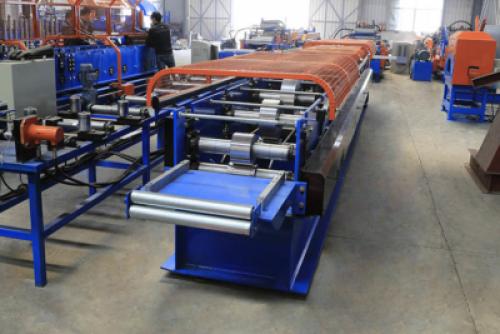

Трубы сгибают с помощью формовочной машины . Аппарат имеет большие габариты, поэтому данный вид работы выполняется в цехе на производстве, руководствуясь технологией с точными расчетами. Она делится на два способа:

• Обкатка роликом вокруг шаблона без наполнителя.
• Накручиванием на шаблон с оправкой внутри.

Внепроизводственный

Гнуть трубы ПНД можно и в домашних условиях . Эти методы можно поделить на виды. В зависимости от того, с помощью каких инструментов будет выполняться сгибание.

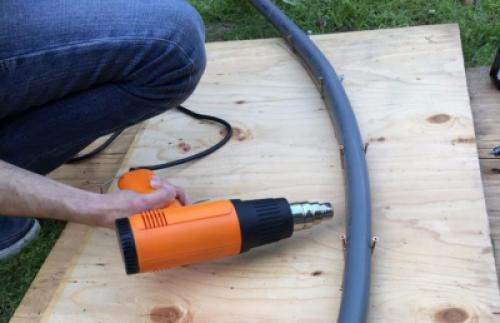

С помощью строительного фена

Метод наиболее безопасен и эффективен для выполнения своими руками. Желательно иметь фен с точной регулировкой температуры. Принцип действия: разогрев участка для сгиба.

С помощью газовой горелки

Ручная газовая горелка может заменить строительный фен . Принцип действия аналогичен, но этот вариант уступает предыдущему. Так как надо иметь определенный опыт, потому что:

• если пламя газовой горелки находится далеко от поверхности, то заданное место может не прогреться до необходимой температуры, и при сгибе изделие просто поломается;
• если газовая горелка расположена слишком близко, то от пламени произойдет воспламенение полимера, что тоже приведет к порче изделия.

Однако, есть и преимущества :

• доступность в местах, где нет электропитания;
• стоимость газового баллона в 220 мл обойдется в десять раз дешевле покупки строительного электрического фена.

Обработка горячей водой

Если же у Вас дома нет строительного фена или ручной газовой горелки, и объем работы небольшой, то на помощь придут несколько литров горячей воды.

Но доступен этот способ только в том случае, если диаметр не превышает 50 мм. Способ используется даже на производствах. Там применяются большие ванны, в которых жидкость нагревается до +135^оС. Принцип действия: горячая вода нагревает необходимый участок для последующего сгиба.

Как загнуть в домашних условиях?

Для сгиба труб ПНД понадобится независимо от способа работы :

• шаблон;
• часть древесноволокнистой плиты ( для изготовления шаблона );
• труба, участок которой надо загнуть.

Далее выбрать инструмент, в зависимости от варианта применения. Это может быть:

• строительный электрофен;
• ручная газовая горелка;
• несколько литров горячей воды.

Монтаж полиэтиленовых труб — способы соединения и прокладки
Полиэтиленовые трубы все чаще приходят на смену металлическим трубопроводам. Это обусловлено целым рядом их…

Позаботьтесь о безопасности

В первую очередь необходимо придерживаться правил безопасности, чтобы избежать ожогов во время работы:

• при работе с нагревательными приборами надо надевать защитные рукавицы и одежду;
• находиться на безопасном расстоянии от открытого огня;
• выбрать место вдали от легко воспламеняемых вещей.

Выполнение работы пошагово

1. С точностью рассчитываем повороты для готового трубопровода. Они все должны быть плавными, без резких изгибов.
2. Изготавливаем шаблон из древесноволокнистой плиты по форме необходимой согнутой трубы.

Соединение труб ПНД с металлическими трубами. Неразъемное соединение полиэтилен-сталь (НСПС )

Неразъемное соединение полиэтилен-сталь (НСПС ) или переходник ПЭ-сталь применяется при строительстве газопроводов, водопроводов, напорной канализации для выполнения перехода со стальной трубы на полиэтиленовую ПНД или наоборот. Используются при установке трубопроводной арматуры или врезке в действующий стальной трубопровод. Переход сталь-ПЭ не требует обслуживания, его можно располагать непосредственно в грунте без колодцев на прямолинейных участках трубопровода.
Переход полиэтилен-сталь представляет собой соединение, полученное свариванием стального патрубка с полиэтиленовым. Длина патрубков регламентирована техническими условиями для газопроводов ТУ 4859-026-03321549-98, для напорных трубопроводов по ТУ 2248-001-86324344-2009. Максимальное рабочее давление для газопроводов из ПЭ80 0,64 МПа, ПЭ100 1,0 МПа. Максимальное рабочее давление для напорных водопроводов ― ПЭ80 1,25 МПа, из ПЭ100 1,6 МПа.
При изготовлении неразъемного соединения полиэтилен-сталь используется полиэтиленовая труба ПНД ГОСТ Р 50838-95 для газопроводов и ГОСТ 18599-2001 для водопроводов. И стальная водогазопроводная труба по ГОСТ 10705-80, ГОСТ 10704-91, ГОСТ 8731-74, ГОСТ 8732-78. НСПС представляет собой соединение, которое изготавливается путем сваривания стального патрубка с полиэтиленовым. Длина изделия регламентирована ТУ для напорных трубопроводов и газопроводов. Давление для газопроводов ПЭ 80 ― 0,64МПа, ПЭ 100 ― 1 Мпа; для напорных трубопроводов ПЭ 80 ― 1,25 Мпа, ПЭ 100 ― 1,6 МПа.

Течет соединение ПНД трубы. Виды соединений

Существует несколько технологий состыковки данных изделий между собой:

• Сварка. Это самый популярный метод. Он используется, если стенка трубы имеет толщину более 5 мм. В том случае, когда коммуникации планируется эксплуатировать под давлением, на прямых участках используется стыковая сварка, а на отводах - муфтовая.
• Соединение при помощи фитингов. Применяется данная технология в тех случаях, когда использовать предыдущий метод невозможно. Необходимы здесь обжимные раструбы, которые затягиваются специальным ключом с диаметром от 20 до 315 мм.
• Фланцевое соединение. Метод схож со способом монтажа металлических труб. С его помощью стыкуются задвижки, вентили и регуляторы. Соединение получается очень прочным и долговечным. Для его проведения сначала к концам труб привариваются втулки из полиэтилена, а затем устанавливаются и сами фланцы.

Это основные способы монтажа ПНД труб. Выбор в пользу того или иного из них должен осуществляться с учетом всех условий, в которых будут использоваться будущие коммуникации. Чтобы не ошибиться, лучше обратиться в специальную компанию. Профессионалы смогут выполнить монтаж качественно, чем обеспечат трубопроводной системе долговечность.

Видео обжимные компрессионные фитинги ПНД труб (полиэтиленовых труб). Про монтаж подробно.
