Не прошло и полгода после рукожопства с кормушкой и снова зачесались руки.

Недавно с ужасом обнаружил, что в доме нет ни одной скамейки и решил сделать лавочку из профильной трубы .

Первым делом решил узнать среднюю стоимость скамейки, а то может и смысла нет так заморачиваться. Но когда Яндекс Маркет «нарисовал» мне цифру в 5000 р., то понял, что буду делать своими руками.

Лавочку  можно сделать либо из дерева, либо из металла. Поразмыслив, принял решение делать из профильной трубы, так как все преимущества «налицо». В отличии от деревянных, скамейка из профильной трубы обладает повышенной прочностью, не боится воздействия влаги и способна выдержать приличные нагрузки.

Друзья, перед тем как ехать закупать необходимый материал — сделал чертеж лавочки со спинкой.

1. Вид спереди

2 . Вид сбоку

Немного расшифрую чертежи.

Ширина металло-каркаса 1500мм, высота 900мм, где 500мм — это нижняя часть, а остальные 400мм отводятся на спинку. Ширина скамейки составляет 350мм, так как я использую 3 полока из сосны шириной 100мм, с расстоянием между ними 30мм. Длина досок составляет 1700мм и будет равномерно выступать с каждой стороны на 10мм.

Уклон спинки делал исключительно «на глазок»:)

Необходимый инструмент и материалы

1. Профильная труба 20 на 20, толщиной 2мм — 12 погонных метров
2. Болгарка или ножовка по металлу
3. Сварочный аппарат + электроды ∅3
4. Строительный уровень
5. Угольник
6. Рулетка
7. Краска по металлу
8. Лак, морилка для дерева + кисти (если есть краскопульт, то вообще)
9. Доски для скамейки — можно сделать самому, если есть возможность. Если таковой нет (как у меня), то покупаем полок осиновый — 5шт.
10. Струбцины

Лавочка у меня будет простая — без всяких изгибов, ковки и украшений. Поэтому всех вышеперечисленных инструментов вполне достаточно.

Можно приступать к работе

Как изготовить садовую скамейку —

Лавочка из профильной трубы — фото и  последовательность работ

Все работы буду проводить на своем импровизированном верстаке:)

ВАЖНО ЗНАТЬ!

Друзья! Когда будете нарезать элементы скамейки по чертежу — не забывайте учитывать собственный размер профильной трубы, дабы не срукожопить!

Изготовление лавочки своими руками начну со сборки спинки. Для это вырезаю болгаркой по два элемента.

ВАЖНО ЗНАТЬ!

Друзья, чтобы ваша скамейка была идеальных размеров необходимо как можно ровнее делать рез. Лично я режу сразу по два элемента одновременно, выравнивая их и зажимая в тисках.

Делаю шаблон для сварки спинки. Повторюсь — угол наклона выбирал на глаз. Как видите ничего сложного — просто прирезал два бруска и соединил их саморезом.

По изготовленному шаблону прирезаю сочленения будущей спинки и свариваю.

Вуаля..

При помощи струбцины и угольника начинаю приваривать ножки.

И получаю вот такой результат.

Усиливаю боковые элементы перемычкой и нижнем основанием, который делаю с выступом, чтобы у скамьи был упор.

На ровной поверхности выставляю изготовленные элементы и соединяю их в одно целое. Ровняю их как по горизонтали, так и по вертикали.

Пошаговая работа скамейки из профильной трубы. Схемы, чертежи и размеры садовых скамеек из профильной трубы

Разумеется, простую универсальную лавочку можно без особых проблем приобрести в строительном или садовом центре. Но те китайские скамейки из тонкого профиля и пластика недостаточно практичны, а фирменная садовая мебель обойдется на порядок дороже

Смысл в изготовлении лавки из профильной трубы своими руками формулируется двумя пунктами:

• Получится на порядок дешевле, собранный своими руками каркас выдержит самые экстремальные нагрузки;
• Всегда можно подобрать своими руками чертежи лавки из профильной трубы именно той формы сидения или конструкции спинки, которая наилучшим образом отвечает запросам семьи и своим собственным предпочтениям.

Совет! При выборе подходящей конструкции необходимо обращать внимание на способ сборки каркаса. Собрать полноценную садовую лавочку из профильной трубы без сварки достаточно сложно.

Можно, конечно, использовать болтовое соединение, но из опыта известно, что садовые лавочки и скамейки, каркас которых изготовлен из профильной трубы на болтах, живут не более двух-трех сезонов. Болтовое соединение отлично подойдет для крепления деревянной облицовки, но металл все равно придется сваривать инвертором или полуавтоматом. Альтернативы использованию сварки для профильной трубы практически нет. Скамейка из профильной трубы, изготовленная без сварки, в лучшем случае может использоваться для веранды или террасы.

Чертеж и схема лавочки со спинкой из профильной трубы

Для отдыха в относительно спокойном месте дачного участка можно рекомендовать схему, приведенную на чертеже ниже.

Источник: https://milyj-dom.ru-land.com/novosti/varianty-izgotovleniya-skameyki-iz-profilnoy-truby-kak-legko-sdelat-skameyku-iz-proftruby-so

Садовая скамейка из металла своими руками: чертежи. Чертежи и размеры садовой лавочки из металла для дачи

Разумеется, объем работы и сложность операций для разных типов мебели существенно отличаются. Если есть опыт изготовления декоративных изгородей из металла, решеток на окна или любых других аналогичных изделий, то можно делать своими руками уличные скамейки из металла даже без чертежей, имея лишь эскиз каркаса.

Простая лавка на все случаи жизни

Простейший вариант приведен на схеме ниже. Такая лавка из железа собирается своими руками за пару часов, а с учетом отделочных операций, например, подбора схемы и способа обшивки сидения, на все может уйти целый рабочий день.

Важно! Количество П-образных опор подбирается в зависимости от длины скамейки.

Для лавки с продольным габаритом до двух метров можно использовать две стойки. Для мебели длиной 2-3,5 м рекомендуется для самодельной скамейки из металла делать чертежи и точно рассчитывать места и точки сварки дополнительной третьей опоры.

Размеры и чертежи лавочки со спинкой из металла

Все существующие модели лавки со спинкой в значительно степени похожи друг на друга, отличаются лишь детали схемы сборки и оформления спинки и стоек. Если рассчитывать только на свои силы, то проще всего сделать самому скамейки из металла в двух вариантах исполнения:

• Согнуть боковые стойки лавочки в виде нескольких арок из водопроводной или квадратной трубы, стальной ленты или арматуры;
• Сварить боковины из отрезков квадратного профиля.

Остальные детали из металла можно додумать самому или позаимствовать из наиболее интересных проектов. Чертежи на скамейку с металлическим основанием приведены ниже.

Арки без труда можно выгнуть на самодельном станке

Лавки с арочными боковинами несколько сложнее в изготовлении, так как заготовки из металла приходится гнуть на станке или даже использовать декоративные вставки из кованой арматуры. В результате сил и металла уходит больше, но зато удается придать скамейке более изящный вид и стиль классической садовой мебели.

Если нет желания возиться с декоративной отделкой, то вполне реально сделать лавку своими руками из металлического профиля со стойками в виде перевернутой цифры «4».

Чертеж скамейки со спинкой из металла. Описание и размеры

Простейшая металлическая лавочка для дачи представляет собой две опоры и сиденье. Для большего комфорта отдыхающих предусматривается спинка.

Тематический материал:

• Скамейки из дерева своими руками
• Мебель своими руками для сада

Скамейки, изготовленные из металла без использования других материалов (древесины, пластика и др.) относятся к категории антивандальных.

Однако устанавливать такую мебель в домашнем саду нерационально. Ведь у металла в десятки раз большая теплопроводность, сидеть на нем неудобно и даже вредно для здоровья. Поэтому дачную скамейку лучше строить по формуле: металлический каркас + деревянное сиденье со спинкой.

Схема скамейки из профильной трубы сечением 25х30 мм и деревянного бруса 60х30 мм.

Размеры лавочки подбирают индивидуально. Но есть несколько правил, которые желательно учитывать:

1. Длина скамейки определяется из расчета 0,6 м на одного человека.
2. Ширина – минимум 30 см.
3. Высота спинки – от 30 см.
4. Угол между сиденьем и спинкой – от 105° до 120°.
5. Высота скамьи определяется по длине большеберцовой кости (до подколенной ямки). Обычно это 38-45 см.

Если лавочка выше 45 см, то ноги свисают, когда ниже 30 см – колени согнуты под острым углом, что затрудняет кровообращение и проявляется в виде дискомфортного ощущения затекших ног. Еще один нюанс, требующий внимания при проектировании, взаимное расположение спинки и сиденья. Если угол между ними приближается к прямому, то сидеть придется, как будто проглочен лом. С физиологической точки зрения, это полезно для позвоночника… Но неудобно.

Скамейка из профильной трубы 40х20. Плюсы и минусы

В наши дни садовая мебель представлена в огромнейшем ассортименте. В продаже встречаются лавки всех возможных модификаций. Конструкции бывают как очень простыми, так и многофункциональными, с дополнительными элементами и приставками.

Одними из наиболее популярных сегодня являются высокопрочные скамейки, сконструированные из профильной трубы. Такие изделия можно не только купить, но и сделать самостоятельно.

Популярность скамеек из профильной трубы обусловлена множеством положительных характеристик, свойственных им. Многие владельцы частных домов и дач предпочитают устанавливать на своих участках именно такие конструкции. Разберем основные преимущества, характерные лавкам из профильных труб.

• Скамейки, сделанные из профильной трубы, являются довольно легкими. При необходимости хозяева могут беспроблемно перенести такую конструкцию на новое место, не прилагая особых усилий.

• Рассматриваемый материал, взятый за основу изготовления садовой мебели, легко поддается обработке. Он податлив, поэтому и работать с ним очень просто. Это весомый аргумент в пользу изделий из такого материала для тех мастеров, кто не имеет богатого опыта в создании самоделок.

• Качественно сконструированная скамейка из профильной трубы способна беспроблемно выдерживать существенные нагрузки. Под их воздействием материал не начинает деформироваться, не теряет внешней привлекательности и прочности.

• Изготовление подобной скамейки не обойдется мастеру в слишком большую сумму. Если хочется красиво украсить садовый участок, но трата больших денег не запланирована, то это станет отличным выходом из ситуации.

• Скамья из профильной трубы может иметь любой дизайн. Предварительно мастеру нужно будет хорошенько продумать, как будет выглядеть его самоделка. Поскольку материал является некапризным и податливым, воплотить в жизнь можно будет практически любую дизайнерскую задумку.

• Профильная труба представляет собой экологичный, безопасный материал. Он не выделяет резких и едких запахов, не вызывает аллергии, не может негативно отразиться на состоянии здоровья человека или растений, произрастающих в непосредственной близости. В настоящее время далеко не всякий материал может похвастаться такими качествами.

• Качественно изготовленная скамья из рассматриваемого материала способна прослужить очень много лет, не разрушаясь, не теряя внешней привлекательности. При этом она всегда будет выдерживать большие нагрузки и украшать собой садовую территорию.

• В эксплуатации качественно исполненная скамья будет очень удобной и комфортной. Не составит труда соорудить конструкцию с просторным сиденьем и удобной спинкой. На такой садовой мебели домочадцы смогут хорошенько отдохнуть и расслабиться.

Как можно заметить, у садовой мебели из профильной трубы предостаточно положительных качеств. Однако она не лишена и недостатков. Ознакомимся с ними.

• Любая конструкция, собранная из профильной трубы, требует защитных обработок с использованием многослойных покрытий. Речь идет о специальной грунтовке, которая обходится довольно дорого, а использовать ее нужно в больших количествах.
• Рассматриваемый материал не подвержен механическим повреждениям, но предрасположен к образованию коррозии. Чтобы предупредить ее появление, придется обрабатывать конструкцию полиуретановой, алкидной или эпоксидной краской. Такая процедура проводится вкупе с упомянутым выше грунтованием, поэтому требует лишних затрат.

Других серьезных недостатков скамейки из профильной трубы не имеют. Все, что обычно отталкивает мастеров, это именно высокая стоимость дополнительной обработки конструкций.

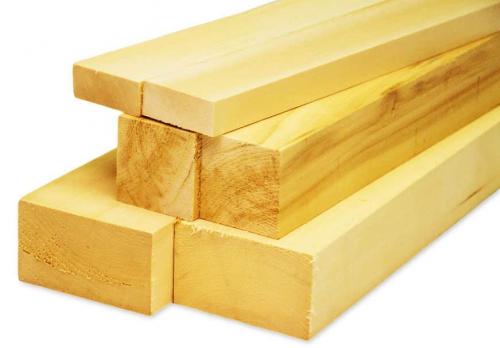

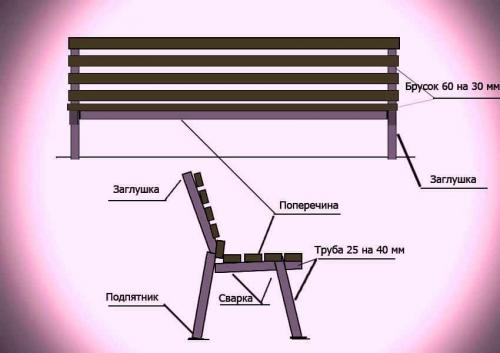

Лавочка из профильной трубы своими руками с размерами. Расчеты материалов

Среднего размера скамейка потребует приобретения 12 м профильной трубы, сечение которой составит 30х30 мм. Если у изделия спинки не будет, то примерный список покупок будет выглядеть таким образом:

1. По 2-3 м две заготовки, которые понадобятся для крепления опор и сиденья.
2. По 45 см шесть отрезков для изготовления небольших фрагментов модели.
3. По 60 см шесть элементов профиля для изготовления опор прямоугольной формы.

1. Болты с плоскими шляпками (16х2 шт.).
2. 8 брусочков с шириной в 6 см.

При условии оснащения лавочки спинкой, помимо приведенного выше перечня следует приобрести доски толщиной в 0,35-0,33 см и 8 м профильной трубы, с сечением 25х25 мм. Трубы будут использоваться для создания каркаса под будущую лавочку. А сама конструкция будет состоять из таких элементов:

• для спаивания двух опор понадобится две гнутые полосы металла длиной в 45 см;
• пятки под опоры (4 шт.) 40х40 мм, подойдут и обычные металлически пластины;
• для передних фиксаторов под опоры понадобится 2 металлических отрезка по 20 см;
• под передние опоры используются 2 металлических элемента по 40 см;
• для задних опор и спинки понадобится 2 гнутые детали по 80 см с размахом изгиба в 10 см;
• основание под сидение требует наличия двух отрезков по 35 см;
• между опорами будут размещаться поперечные перекладины – расстояние составит 1,5-1,55 м.

Для создания места для сидения под изделие со спинкой потребуется:

• болты и гайки с округлыми головками в количестве 50 шт.;
• деревянные заготовки по 1,7 м длиной (ширина 0,3-0,6 см);
• Доски в размере 3 шт. длиной 1,7 м, толщина которых составит 0,25 см, а ширина 0,6 см.

Скамейка из круглой трубы своими руками. Описание и размеры

Простейшая металлическая лавочка для дачи представляет собой две опоры и сиденье. Для большего комфорта отдыхающих предусматривается спинка.

Тематический материал :

• Скамейки из дерева своими руками
• Мебель своими руками для сада

Скамейки, изготовленные из железа без использования других материалов (древесины, пластика и др.) относятся к категории антивандальных.

Однако устанавливать такую мебель во дворе дома нерационально. Ведь у металла в десятки раз большая теплопроводность, сидеть на нем неудобно и даже вредно для здоровья. Поэтому дачную скамейку лучше строить по формуле: металлический каркас + деревянное сиденье со спинкой.

Схема скамейки из профильной трубы сечением 25х30 мм и деревянного бруса 60х30 мм.

Размеры лавочки подбирают индивидуально. Но есть несколько правил, которые желательно учитывать:

1. Длина скамейки определяется из расчета 0,6 м на одного человека.
2. Ширина – минимум 30 см.
3. Высота спинки – от 30 см.
4. Угол между сиденьем и спинкой – от 105° до 120°.
5. Высота скамьи определяется по длине большеберцовой кости (до подколенной ямки). Обычно это 38-45 см.

Если лавочка выше 45 см, то ноги свисают, когда ниже 30 см – колени согнуты под острым углом, что затрудняет кровообращение и проявляется в виде дискомфортного ощущения затекших ног. Еще один нюанс, требующий внимания при проектировании, взаимное расположение спинки и сиденья. Если угол между ними приближается к прямому, то сидеть придется, как будто проглочен лом. С физиологической точки зрения, это полезно для позвоночника… Но неудобно.

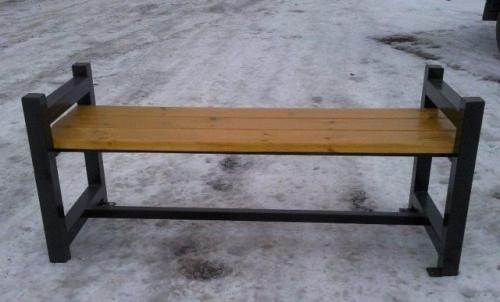

Чертеж скамейки со спинкой из профильной трубы. Варианты скамеек из профильной трубы

Выбор конкретной схемы мебели напрямую зависит от ее назначения. Скамейки из металлических труб во многом имеют схожее устройство, но есть небольшая разница в дизайне и схеме сборки каркаса. Приходиться учитывать особенности дизайна и способа ее использования. Например, если это место для отдыха под кроной деревьев, то лучше всего сделать на улицу своими руками лавку из массивной профтрубы, с ребром сечения не менее 50 мм. Часто такая мебель служит не только для отдыха, но и заменяет стремянку во время уборки фруктов. Но многим просто нравится дизайн в Лофт стиле.

Несмотря на неказистый вид, садовые лавочки из усиленной профилированной трубы пользуются популярностью у дачников

Большинство дачников предпочитают изготовление лавки своими руками из профильной трубы в одном из наиболее популярных вариантов исполнения:

• Классический вариант деревенской лавки большой длины без спинки;
• Садовая скамья на металлическом каркасе;
• Лавка для отдыха на веранде или террасе;
• Простая лавочка со спинкой.

Классическая деревенская лавка собирается на каркасе из профиля с длинным и узким сидением. Чтобы доска не прогибалась, в нижней части на каркас нашивается брус, выполняющий функции ребра жесткости. Такая скамейка используется преимущественно для беседок или навесов, дополнения к большому обеденному столу под навесом с летней кухней.

Для открытой террасы или веранды традиционно ищут варианты красивой скамейки из профильной трубы. В таких конструкциях используют изящные гнутые боковые поручни и стойки с фигурной спинкой.

Скамейка для веранды

Для посиделок на заднем дворе дачи у разведенного костра или за столиком часто используются скамейки угловой схемы. Г-образная форма считается наиболее удобной и практичной.

Не обязательно пытаться сделать каркас из квадратного профиля, его сложно гнуть, а квадратные формы нравятся далеко не всем. Можно сделать изящную гнутую лавочку с навесом, она и выглядит интереснее, и одновременно безопаснее для детских игр.

Высокий каркас из профильной трубы нужно будет крепить к грунтовому основанию

Кроме дизайна и назначения, приходится учитывать, что скамейку из профильной трубы на дачу делают своими руками с учетом покрытия, на котором будет располагаться мебель. Например, если скамейка из профильной трубы в саду будет стоять на мягком грунте, то ее придется делать с “лыжными” или сплошными опорами.

Иначе лавка будет постоянно проседать и проваливаться в мягкой почве. Для утрамбованных грунтовых площадок можно использовать обычные металлические “пятачки”.

Совет! Если нет конкретных предпочтений, то наилучшим решением будет изготовление из профильной трубы обычной самодельной скамейки со спинкой. Просто и надежно.

Красивые скамейки из профильной трубы. Как собрать каркас со спинкой

Сборка каркаса проводится в следующей последовательности действий:

Соединяют поперечную перекладину и два профиля по 35 см: отрезки должны находиться к перекладине под углом 90 градусов, фиксируясь к ней своей центральной точкой.
Данная конструкция оснащается при помощи сварки двумя гнутыми элементами, имеющими длину 78 см. Точка сварки должна находится на их изгибах.
Далее на каркас приваривают передние опорные части

При реализации данной процедуры важно соблюсти расстояние в 90 мм между точкой стыковки основы сидений с опорами и их лицевой части.
Чтобы сделать лавочку более прочной, можно соединить поперечную перекладину и передние опоры при помощи профиля.
Завершающей стадией изготовления каркасной конструкции является приваривание двух дугообразных отрезков посредине между опор. После этого на торцы ножек наваривают накладки.
Все сварные швы тщательно шлифуют, а весь каркас покрывают грунтовкой и краской против коррозии.

По завершении изготовления каркаса он оснащается симметрично расположенными досками для сидений. На спинку закрепляют более тонкие элементы, на седалище – более толстые. Для их крепления применяют заготовленные болты. Вместо досок допускается использование прямоугольных металлических труб.

Чтобы скамейка из профтрубы выглядела более эффектно, она нередко комплектуется дополнительными элементами. Прежде всего это – подлокотники, изготовленные из двух отрезков профильной трубы в 75 см. Для их сгибания лучше применить трубогиб, после чего оснастить ими оба края лавочки. В результате этого она приобретет еще более профессиональный вид, несмотря на ее самодельное происхождение. Садовые скамейки из профильной трубы своими руками чаще всего изготовляются для частных домовладений.
