Фундамент – незаменимая часть для любого здания, без которого сооружение может довольно быстро развалиться под воздействием разрушительных факторов окружающей среды. Правильное понимание того, какая основа требуется в конкретно взятом случае, позволяет найти оптимальное сочетание цены и качества.

Конструктивные особенности и предназначение

Грунт любого типа способен выдерживать конкретный вес, не проседая. Человек этого обычно не видит, так как весит сравнительно мало, однако основательная конструкция одноэтажного частного дома или двухэтажного коттеджа весит не менее нескольких десятков тонн. Такой вес способна выдержать разве что цельная скала, но подобная местность на участке плюсом обычно не считается, поэтому дома возводят на более мягком грунте.

Фундамент – это как раз заменитель такой скалы, который позволяет сделать основание более устойчивым. В современные СНиП входят конкретные нормы, касающиеся сооружения фундаментов. Главный ГОСТ, регламентирующий возведение таких конструкций, – это СП 22.13330.2016 «Основания зданий и сооружений». Игнорирование норм, указанных в этом документе, может не только привести к разрушению здания, но и повлечь за собой ответственность за нанесенные убытки.

У больших строительных компаний соответствующими расчетами занимаются специалисты, а вот человеку, решившему построить загородный дом своими руками, придется или заказывать расчеты, или подробно вникать во все детали.

Для сооружения фундамента используются материалы более твердые, нежели окружающий грунт. Обычно это бетон, камень или древесина – в зависимости от веса будущей конструкции. В большинстве случаев устройство основания предполагает, что оно проникает вглубь грунта ниже уровня промерзания. Это гарантирует, что промерзшая земля не вспучится, поэтому риск растрескивания стен и расхождения узлов здания расценивается как незначительный. Исключением может стать разве что ситуация, в которой легкий садовый домик обустраивается поверх непучинистых грунтов.

Точный выбор разновидности фундамента зависит от многочисленных факторов , среди которых не только вес строения, но и его архитектурная форма, специфика грунта, уровень сейсмической активности в регионе, при этом некоторые виды материалов выдвигают собственные требования к условиям проведения работ. Например, с бетоном можно работать только при температуре выше 5 градусов, так что в зимнее время выполнить заказ можно только при условии электроподогрева.

Плитный фундамент. Как сделать Плитный фундамент своими руками: Пошаговая инструкция для дома и бани +Видео

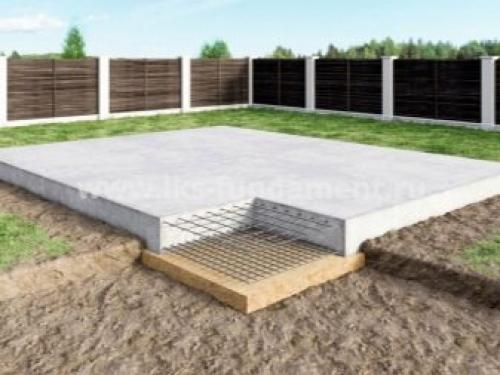

Плитный фундамент является самым прочным и надежным фундаментом из всех известных видов, однако он же является и самым дорогостоящим. Высокая цена такого фундамента обусловлена большим количеством затрат на бетон и изоляционные материалы, ведь размер такого фундамента равняется габаритам основания дома.

Фундамент плита. Плюсы и минусы плитного фундамента дома

Плюсы при строительстве

1. Неоспоримым плюсом плитного фундамента является то, что он дает возможность построить, вообще любое здание (тяжелый дом,и т.п.) даже на заболоченныхили торфяниках.
2. Конструкция такого фундамента, который представляет собой монолитную армированную плиту, позволяет ему как бы «плавать» на поверхности почвы, перемещаясь вместе с мигрирующим верхним слоем влажных грунтов. За такую особенность плитный фундамент прозвали плавающим.
3. Сложности возведения плитного фундамента связаны, как правило, с моментом расчета необходимых материалов.
4. Такого рода фундамент-монолитная плита станет полом длядома, что достаточно удобно и практически выгодно.

Минусы монолитной плиты в фундаменте

1. Конечно это дороговизна, не все могут себе его позволить. И хотя плитный фундамент является самым дорогим из всех, экономить на его возведении не стоит, ведь от его прочности зависит устойчивость и долговечность всей постройки.
2. Если вы вдруг захотите перенести , с фундаментом стоит попращаться, в отличии от, которые можно выкрутить и использовать снова.

Возведение фундамента. Этапы установки

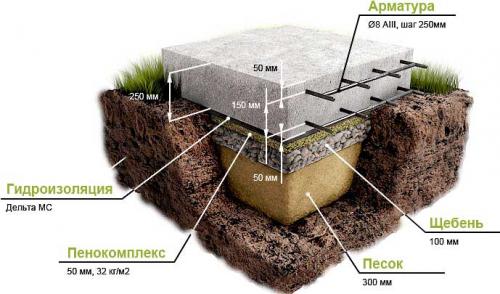

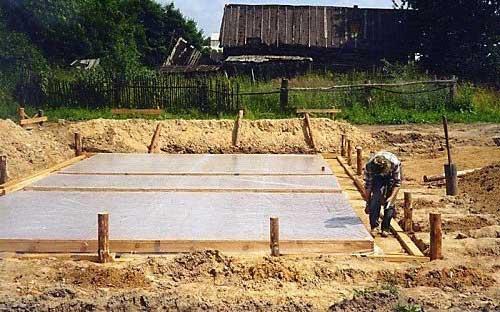

1. Плитный фундамент является мелкозаглубленной разновидностью фундаментов. После основной разметки на участке строения роется котлован. Плитныйустраивают таким образом, чтобы он не сильно выступал на поверхности почвы. Глубина котлована рассчитывается исходя из следующих размеров: высота самого фундамента (20-40 см.) + высота песчанной подушки (не менее 10 см.) + слой теплоизоляции (до 10 см.).

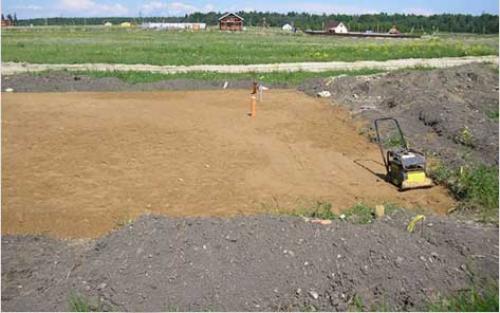

Засыпаем песок. Выравниваем основание

2. На дно котлована насыпается песчаный слой, который необходимо тщательно утрамбовать. Некоторые строители засыпают слой щебня, но это не обязательно, он всё равно умнется в песок. Пенокомплекс тоже не обязателен, но фирмы, чтобы больше заработать, делают с ним. Затем кладется слой, в качестве которой может быть использован рубероид, застилаемый внахлест и спаянный газовой горелкой. В зависимости от климата на слой гидроизоляции укладывается теплоизоляционный материал (или). Следует знать , что данный фундамент требует утепления не только в основании плиты, но и с боков конструкции.

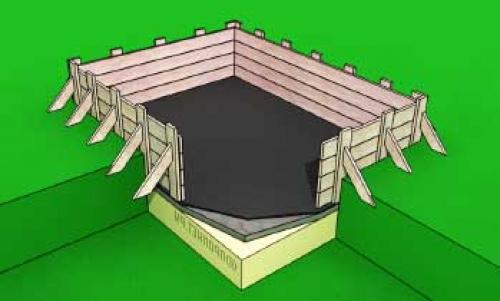

3. Следующий этап – возведение опалубки по всему периметру будущей монолитной плиты-фундамента.

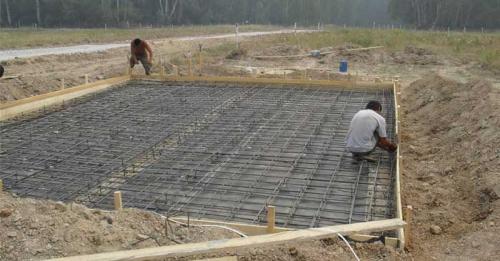

Доскитакже покрывают гидроизоляцией.4. Далее по всей поверхности фундамента в виде решетки укладывается арматурный каркас из прутьев диаметром не менее 12 мм. Прутья фиксируются между собой проволокой, размер полученных после связки окошек может быть 20 на 20 см. или 30 на 30 см.

Подготовка каркаса перед заливкой бетона

5. Когда арматурный каркас установлен – заливаем бетонную смесь. Для монолитного плитного фундамента потребуется достаточного большое количество бетонной смеси.

Если залить плиту в один прием не получилось отложить заливку второго слоя можно на срок не более 12 часов, в противном случае фундамент может получиться не таким прочным, как хотелось бы.

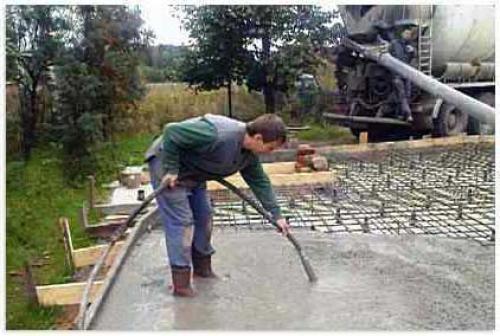

Заливаем плитный фундамент своими руками

Существует еще один вариант возведения плитного фундамента, когда по всему примеру опалубки помещаются готовые железобетонные плиты, которые заливаются бетонной стяжкой. Однако такой вариант фундамента будет уступать монолитному в прочности. К тому же для укладки тяжелых бетонных плит понадобится привлечение спецтехники, что вряд ли станет более экономически выгодно, чем устройство плитного фундамента монолитной конструкции.

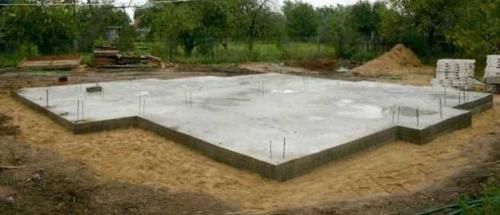

Как только бетон застывает и набирает прочность — фундамент под ваш будущий дом готов.

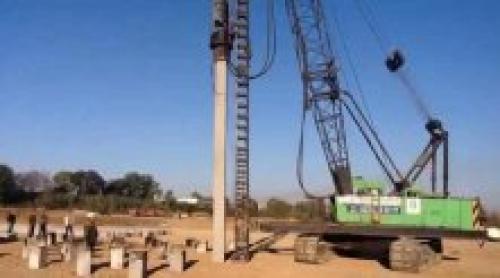

Фундамент пятиэтажки. Свайные фундаменты для крупнопанельных 5-этажных жилых домов.

1. Ростверки рассчитаны на основании результатов испытаний натурных панелей, проведенных ННИИЭП жилища, и данных расчетов, выполненных на электронно-вычислительной машине, с учетом панелей первого этажа.

2. Под наружными стенами ростверки отсутствуют, вместо них используются цокольные панели первого этажа, укладываемые на оголовки свай.

3. Все ростверки укладываются на оголовки свай под полом над техническим подпольем, вследствие чего исключаются панели технического подполья, предусматриваемые при фундамент на естественном основании.
4. Сваи предусмотрены сплошные, квадратного сечения 25Х Х25 или 30X30 см по типовым конструкциям. Кроме того, могут быть использованы без каких-либо изменений квадратные сваи с круглой полостью при длине до 8 м или полые круглые сваи диаметром 30 и 35 см, если они окажутся экономичными.
Длина и сечение свай выбираются в процессе привязки в зависимости от их несущей способности для данных грунтовых условий.

5. Типовые конструкции свайных фундаментов разработаны для разных расчетных нагрузок на сваю применительно к разным сериям.

Варианты с количеством свай по поперечной оси меньше пяти не являются целесообразными, так как при этом не обеспечивается требование опирания панелей не менее чем на две сваи, вследствие чего поперечное сечение ростверка резко увеличивается.
Свайные поля для всех трех вариантов запроектированы таким образом, что исключением двух свай из девятисвайного варианта получается cемиcвайный вариант, а исключением двух свай из семисвайного варианта получается пятиевайный вариант.
Для серии I-467A с шагом несущих стен 6,4 м разработаны два варианта свайных фундаментов:
одиннадцать свай по поперечной оси при нагрузке на сваю 35 т; девять
Минимальная нагрузка 35 т принята из условия, чтобы сваи можно было располагать в один ряд, а максимальная нагрузка на сваю 45 т обусловливается необходимостью обеспечения прочности шва между пустотелыми перекрытиями и панелями первого этажа над сваями.
Для серии I-480A с продольными несущими стенами разработан только один вариант с нагрузкой на сваю 35 т и расположением трех свай под простенками. В процессе привязки, если грунтовые условия позволят принять несущую способность сваи более 35 т, по-видимому, можно уменьшить количество свай под простенками до двух.

6. В процессе проектирования прорабатывался вопрос об исключении технического подполья или замены его одной или двумя траншеями. В результате выяснилась, что для обеспечения нормальной эксплуатации санитарно-техничееких трубопроводов, а также в ряде районов для использования подполья в качестве индивидуальных овощехранилищ или личных складских помещений целесообразно проектировать для зданий серии 1-464 и 1-467 с поперечными несущими стенами техническое подполье под всем зданием, а для серии I-480A с продольными несущими стенами—с двумя продольными траншеями.

7. При проектировании свайных фундаментов была сделана попытка унифицировать ростверки, имея в виду, что в одном районе могут применяться здания различных серий. Так как ширина зданий различных серий не одинакова, то унификация элементов ростверка была ограничена следующим: сечения балок ростверка приняты едиными для всех серий и равными 250X400 (h), кроме лестничных клеток, в которых балки конструктивно приняты сечением Т5ОХЮ00 (Л).
Приняты также едиными: формы торцов балок ростверка, марки бетона, класс арматуры, закладные детали для сопряжения балок ростверка с оголовками свай, оголовки над одиночными сваями, оголовки над парными сваями.
Как указывалось ранее, ординаты в эпюрах нагрузок увеличиваются в направлении опор. При этом при шаге свай более максимальная ордината треугольной эпюры отмечается над опорами, а при шаге свай менее 5 d эпюры нагрузок приближаются к равномерно распределенной.
Таким образом, получается, что чем больше интенсивность нагрузок от здания, тем чаще будут располагаться сваи и, следовательно, ростверк можно рассчитывать на равномерно распределенную нагрузку. Так, например, для 9-, 12- и 16-этажиых крупнопанельных домов сваи будут располагаться в один или два ряда с расстоянием между осями свай около 3 d, следовательно, ростверк будет рассчитываться на равномерно распределенную нагрузку.

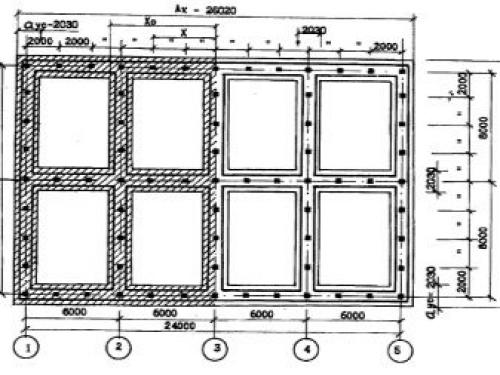

Конструкции свайных фундаментов, планы, разрезы и узлы для 5-этажных крупнопанельных жилых домов серии I-464A, I-467A и I-480A показаны на 64—66.
Унифицированные решения свайных фундаментов для 9-этажных жилых домов серий I-464A, I-467A и I-480A разработаны ЦНИИЭП жилища и Фундаментпроектом аналогично решениям для 5-этажных жилых домов.
Свайные поля для серии I-464A спроектированы применительно к нагрузке на сваю 40 т, для серии I-467A — 35 и 45 т, для серии I-480A — 35 г.
