Качели из металла своими руками. Металлические садовые качели своими руками, чертежи, виды, нюансы

02.01.2020 в 19:25

Качели из металла своими руками. Металлические садовые качели своими руками, чертежи, виды, нюансы

14 мин.

Придомовая территория

Где бы человек не находился, тяга к комфорту останется с ним всегда. Поэтому владельцы дачных участков, загородных резиденций стремятся сделать новое место своего обитания благоустроенным по высшему разряду. А какой двор или сад может обойтись без этих удобных, привлекательных конструкций, делающих отдых особенно приятным? Наиболее популярны долговечные сооружения из металла, а подходящий материал найдется в любом хозяйстве. Чтобы сконструировать идеальные металлические садовые качели своими руками, чертежи — вещи первой необходимости. Имея на руках подробную схему, легко избежать даже небольших ошибок.

Оценка главных достоинств и недостатков

Если есть желание изготовить металлические садовые качели своими руками, чертежи искать рано. Лучше сначала познакомиться с их плюсами и минусами, чтобы не пожалеть о сделанном выборе, когда будет уже поздно. Несмотря на большое количество достоинств, есть некоторые относительные минусы и у изделий из металла.

Качели из металла своими руками. Металлические садовые качели своими руками, чертежи, виды, нюансы

Положительные характеристики металлических качелей:

  1. Долговечность конструкций, их практичность — то, что подкупает более всего, если борьба происходит между этим материалом и деревом. Последнее боится огня, влаги и насекомых, неравнодушных к нему. Древесина может рассохнуться, а такие качели — угроза здоровью детей и взрослых.
  2. Невероятная прочность и большой ассортимент металлических качелей, которые нетрудно изготовить самостоятельно, — несомненные, неоспоримые преимущества металла.

Теперь о недостатках:

  1. Металлические качели не могут естественно вписаться в ландшафт. Поэтому придется заранее продумать стилевое решение данной проблемы. Например, какие похожие элементы декора добавить, чтобы качели не выглядели в саду «белой вороной».
  2. Наиболее надежны сварные изделия, а значит, надо иметь представление об этой работе. Необходимо также соответствующее оборудование. Его придется или покупать, или арендовать.
  3. Травмоопасность суперпрочного материала — самый большой минус, ведь качели легко могут поранить, если обращаться с ними неосторожно.

К этой категории относится подверженность коррозии, однако этот минус не настолько страшен, от него легко избавляются обработкой металла защитными покрытиями. Если недостатки не вызывают отторжения, то можно переходить к знакомству с различными видами этих «аттракционов».

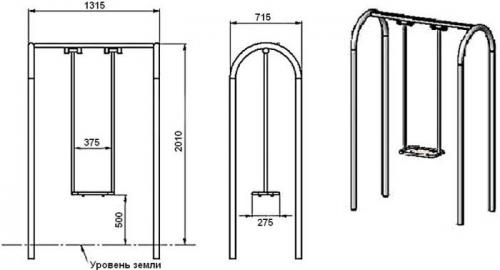

Металлические садовые качели своими руками: чертежи

Качели из металла своими руками. Металлические садовые качели своими руками, чертежи, виды, нюансы

Основа любых подобных конструкций — металлический каркас. Его делают:

  • сварным;
  • сборно-разборным.

Первый предпочтителен, так как на протяжении очень долгого времени с ним не случится никаких «чрезвычайных происшествий», которые могут обернуться посягательством на здоровье хозяев. Если нет навыков работы со сварочным оборудованием, то второй метод — единственный выход. Собирают такой каркас, используя болты с гайками, поэтому крепежная операция не вызовет затруднений ни у кого.

Качели из металла своими руками. Металлические садовые качели своими руками, чертежи, виды, нюансы

Качели на подшипниках своими руками. Подвесы

Их можно сделать из ремней, веревок, цепей или профильных труб. Жесткие подвесы устанавливают на пружинах, придающих соединению с основанием больше мягкости и подвижности. Существует четыре пособа крепления к верхней горизонтальной балке.

Способы крепления подвесов

  • Узлы — применяются для веревок. Такое решение подойдет в случае, если сиденье обладает небольшой массой. Чтобы веревка не перемещалась по горизонтальному основанию, ее вдевают в петли либо устанавливают ограничители. Как правило, это тонкие прутья, приваренные по краям узла; приклеенные куски материала; углубления; отверстия или обмотка.
  • Приваренные петли, изготовленные из согнутых арматурных стержней. В них вставляют звенья цепи, пристегивают карабин и продевают веревку.
  • Рым-гайки — они представляют собой кольцо, накручивающееся на болт. Перед их монтажом в балке нужно просверлить два отверстия подходящего размера. В них вставляются винты головкой вверх и затягивается рым-гайка.
  • Вращающиеся держатели — чтобы собрать качели на подшипниках своими руками из металла, нужно правильно подобрать детали. Они должны выдерживать расчетную нагрузку. Такое решение применяется для жестких подвесов, изготовленных из профильной трубы. Круглые подшипники помещают в держатели — петли из стальных полос, приваренные к основанию. Они имеют полукруглую форму. В подшипники вставляют стержень с подвесами и фиксируют его боковыми заглушками. Существуют специальные держатели, состоящие из горизонтальной планки с винтами и закрепленном на ней подшипнике с петлей.

Качели техас чертеж размеры. Чертежи садовых качелей: как сделать своими руками семейную конструкцию

Для размещения качелей рекомендуется выбирать заднюю часть дома. Даже если ваш участок огражден забором от шумной улицы и соседей, эта зона все равно будет самой комфортной и тихой. Задний дворик в большинстве случаев обустраивается для отдыха, и вы можете смело использовать его для монтажа семейных или детских уличных деревянных качелей для дачи.

Качели техас чертеж размеры. Чертежи садовых качелей: как сделать своими руками семейную конструкцию

Разметка опорной части изделия

Для изготовления опоры потребуется распилить поперечную балку до указанного размера с помощью дисковой пилы. На расстоянии 15 см с каждого конца выполняются отметки и проводится ровная линия. Она должна проходить по всем граням на балке. Данная линия будет рассматриваться как внешняя грань для опоры А-образной формы.

На торцовую часть ног следует нанести разметку для наклонных срезов. Для этого угольник скрепляется с помощью стропильных штифтов. Монтаж одного из штифтов осуществляется на больший катет (на расстоянии 316 мм от угла), а другого – на меньший (на расстоянии 97 мм от угла). Нога укладывается на грань и размечается позициями угольника. У вас должен получиться скос для выполнения нижнего пропила.

Качели техас чертеж размеры. Чертежи садовых качелей: как сделать своими руками семейную конструкцию

После этого осуществляется разметка позиций линейки угольника на грани ног. Для этого нужно сдвигать угольник по направлению вдоль ноги, чтобы совместить его с предыдущей позицией линейки. Наметив длину линейки, можно сдвигать угольник дальше.

Обратите внимание! Эта процедура выполняется до тех пор, пока угольник не будет выставлен по длине 6 раз.

Качели техас чертеж размеры. Чертежи садовых качелей: как сделать своими руками семейную конструкцию

Последняя линейка разметки предназначена для поперечного распила балки. Эти позиции отмечаются с помощью прямых линий, ведущих к каждой из граней ноги. Чтобы сделать лекало, нужно отпилить материал на той стороне, которая не обработана.

Распил опорной части конструкции

Чтобы отпилить материал с помощью ножовки, следует предварительно положить его на ребро и зажать в пильных козлах. Распил осуществляется строго по разметке. Не забывайте контролировать стороны. Особенно это касается зоны верхнего распила. Иногда возникает необходимость в том, чтобы выровнять скос. Для этого достаточно обработать рубанком торцевую часть среза.

Качели техас чертеж размеры. Чертежи садовых качелей: как сделать своими руками семейную конструкцию

Для формирования второй ножки нужно положить к ней первую, стык в стык. После этого все отметки по скосам и длине переносятся на вторую ногу и отпиливаются по разметке.

Затем обе ноги укладываются на ребро таким образом, чтобы торцовые части вершин располагались по разным сторонам поперечной балки. Нижняя часть ног отодвигается в стороны до тех пор, пока не образуется расстояние в 1,2 м. Верхняя часть этих деталей обязательно должна прилегать к ригелю. Для проверки скосов используйте линейку, прикладывая ее к торцам. Выполните корректировку, если в том будет необходимость.

Качели техас чертеж размеры. Чертежи садовых качелей: как сделать своими руками семейную конструкцию

От основания ног отмеряется расстояние в 50 см и прикладывается нижний брусок. Далее переносятся линии ног, а также верхняя и нижняя части бруска на соответствующие детали. После этого верхний брусок укладывается на ноги. Сделать это нужно так, чтобы он располагался на 15 см ниже, чем пролегает поперечная балка, и находился параллельно по отношению к первому бруску. Разметка осуществляется точно таким же образом, как и в предыдущем варианте.

После этого бруски убираются, а разметка совмещается на поверхности. По заданным точкам эти элементы нужно распилить до необходимой длины.
