Разводка проводов в квартире. Необходимые материалы

Разводка проводов в квартире. Необходимые материалы

По составленным схемам посчитайте необходимое количество выключателей и розеток. Не забудьте, что под каждый из этих коммутационных аппаратов нужен подрозетник, если планируется прокладка скрытой электропроводки в квартире. Также посчитайте, сколько понадобится распределительных коробок.

Чтобы посчитать количество провода, лучше всего намеченные на схеме коммутационные аппараты и распределительные коробки перенести на реальные стены. Затем выполнить разметку стен, то есть в прямом смысле слова нарисовать между ними пути пролегания проводов, при помощи рулетки всё измерить и посчитать общее количество. Имейте в виду, что разводка электропроводки в квартире выполняется строго по вертикальным и горизонтальным линиям, никаких поворотов наискосок быть не должно.

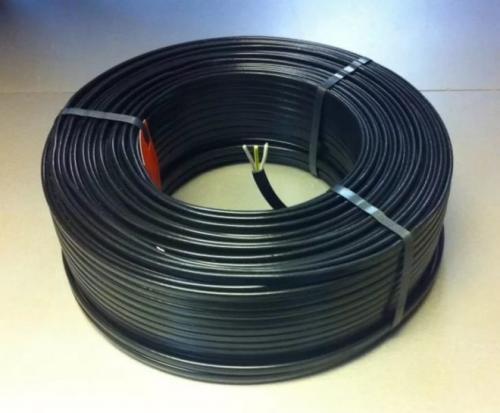

Хотелось бы дать один совет. Если полностью с нуля делается разводка электрической проводки в трёхкомнатной квартире площадью около 60-70 м², то лучше покупать провод целой заводской бухтой, в которой 100 м. В магазинах это считается оптовой продажей и на неё будет скидка 10 %, причём если вы купите 98 м – это не опт, скидки не будет, а возьмёте на 2 м больше и прилично сэкономите.

По опыту профессиональных электриков для электропроводки квартиры из трёх комнат приобретайте 100 м трёхжильного провода сечением 1,5 мм²(это будет прокладка осветительной проводки в квартире) и 100 м трёхжильного провода сечением 2,5 мм²для запитки розеток.

Мощные электроприборы, типа водонагревателя или варочной панели, как правило, запитываются отдельной линией от вводного распределительного щитка через отдельный автомат. Для них лучше проложить трёхжильный провод сечением 4-6 мм².

Ещё один важный нюанс, не забудьте посчитать провод с запасом на разделку жил в местах соединений и подключений коммутационных аппаратов. Принято оставлять запас провода на розетки, выключатели, светильники не менее 20 см. Если вы планируете в дальнейшем опустить потолки, то запас провода для светильников увеличьте до 50 см. На сборку распределительного щитка также оставляйте запас провода около 50 см.

Типовые схемы электропроводки квартир. Типовые схемы электропроводки в квартире.

При разработке схемы электрик должен обязательно учитывать такие нюансы как расположение розеток и выключателей в комнатах, чтобы они впоследствии не оказались закрыты мебелью. Если Вы обратитесь к нам, мы учтем все моменты, заземление электроприборов мощность и выбор сечения проводника, монтаж современной защиты (УЗО, автоматы).

Итак, если квартира имеет стандартную планировку, можно воспользоваться уже готовой схемой разработанной для типовых квартир внеся незначительные корректировки. Она приведена на рисунке ниже.

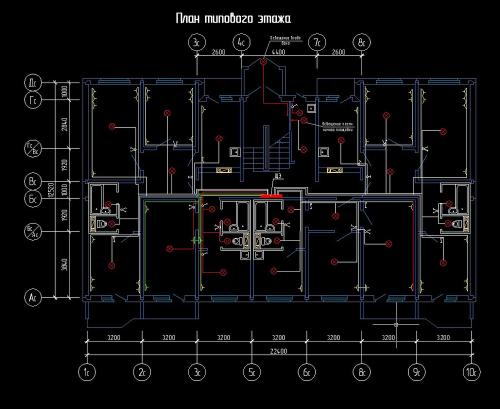

Рисунок 1- принципиальная схема электропроводки квартиры.

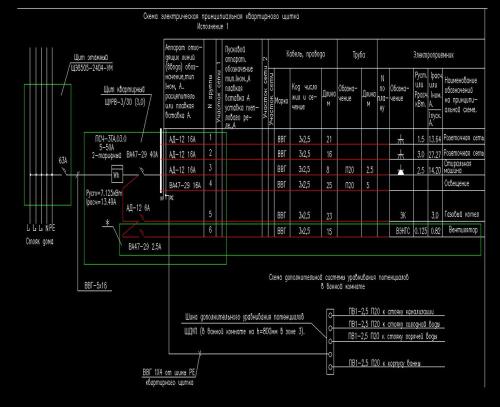

Рисунок 2- однолинейная схема электропроводки квартиры.

Обязательным требованием является монтаж системы уравнивания потенциалов. Для этого необходимо отдельным проводом соединить заземляющую шину в электрическом щите с трубами холодной, горячей воды и канализации, а так же с ванной, что и показано на схеме рисунок 2. Правила выполнения системы уравнивания потенциалов определены стандартом МЭК 364-4-41 и пп. 1.7.82, 1.7.83, 7.1.87, 7.1.88 ПУЭ 7-го изд.

На данной схеме показано подключение проводки квартиры к трехфазному питанию стояка дома. От этажного щита в квартирный щит заходит кабель марки ВВГ 5*16 то есть ввод в квартиру. Ввод представляет собой пяти жильный кабель, от которого запитана вся квартира. N - это рабочий ноль. L1,L2,L3 - это номера фаз. PE - это защитное заземление.

Распределительный щит в квартире устроен следующим образом: вводной кабель подключается к вводному автомату, от вводного автомата кабелем или шиной идут перемычки на групповые автоматы, сеть освещения, розеточная сеть и прочие электроприборы.

Источник: https://360doma.ru/stati/shema-elektroprovodki-v-panelnoy-hrushchevke-kak-funkcioniruet-elektroprovodka-v-kvartire

Нарисовать схему электропроводки онлайн. Платные приложения с демоверсиями

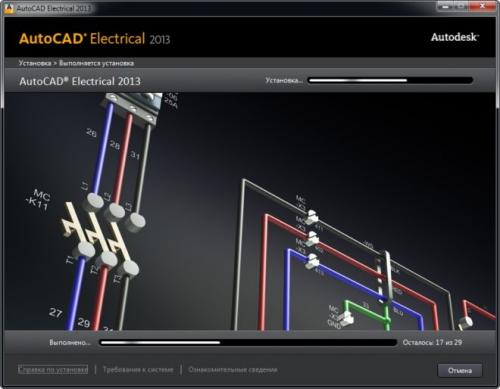

Казалось бы, что специализированные программы это исключительно прерогатива крупных разработчиков, которые делают софт на коммерческой, платной основе. В какой-то мере так и есть – признанным лидером считается программа AutoCAD, возможности которой позволяют не просто начертить схему электропроводки, но и работать над проектами, которые требуют участия сразу нескольких специалистов. Создаваемая схема доступна каждому из них для внесения правок в режиме онлайн, которые сразу же будут доступны другим сотрудникам компании. Первоначальные версии программы позиционировались больше как простой «электронный кульман», но со временем она развилась в мощный инструмент, состоящий из нескольких блоков для специалистов различного профиля, в том числе и электриков.

Отечественным аналогом является NanoCAD – это тоже программа для рисования, которая, по отзывам пользователей, обладает не меньшим функционалом, но приятно радует стоимостью, которая в несколько раз ниже, чем у AutoCAD.

Несмотря на то, что обе эти программы изначально делались на платной основе, у каждой из них есть бесплатная версия, хоть и с урезанным функционалом.

Даже в таком виде они позволяют нарисовать схему для монтажа одно или трехфазной электропроводки в квартире или для дома.

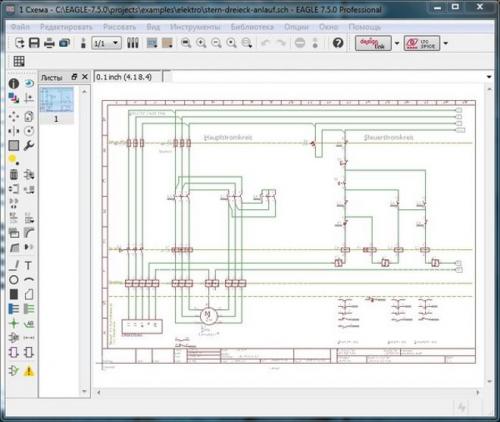

Графический редактор для составления схем проводки и рисования печатных плат Eagle – также существует в платной и бесплатной версиях. Программа позволяет работать в ручном и автоматическим режимах – причем полноценная однолинейная схема электропроводки не проблема даже для бесплатной версии. В отличие от предыдущих программ может использоваться на ПК с операционными системами семейства Linux (NanoCad написана исключительно для Windows, а AutoCAD может работать и из-под IOs или Android).

Эльф – целый программный комплекс САПР от компании «Лира-Сервис». Для инженера-электрика интересными будут такие ее возможности как создание чертежной документации, большой набор условных обозначений и возможность использовать свои, расчет прокладки труб в монолитных панельных конструкциях, определение длины проводов и многие другие. Среди главных преимуществ программы пользователи отмечают быстрое создание спецификаций и сравнительную легкость в освоении функционала.

Разводка электрики в новостройке. Требования к электропроводке

Существуют несколько основных правил, которые соблюдаются при проведении электромонтажных работ в квартире. Особенно актуальны они в случаях, когда разводка электропроводки проведена в новостройке.

1. Напряжение сети 220 или 380 В, система заземления TN-C-S.
2. Домашняя сеть состоит минимум из трех линий: освещение, розетки и линия для подключения мощнозатратных кухонных приборов (духовка и т.д.). Если предусмотрено использование других энергоемких приборов, например, электрокамин, то используется дополнительная линия сети.
3. Используется только горизонтальное либо вертикальное направление при укладке кабелей. Такое направление исключит непредвиденные аварийные ситуации при каких-либо работах в квартире. И ускорит ремонтные работы.
4. Любые повороты в электропроводке осуществляются только под прямым углом.
5. Как правило, линия сети прокладывается под потолком на расстоянии 20 см от него. Этот способ проведения считается экономичным, по сравнению с прокладкой по полу, требующей использования дополнительных строительных материалов.
6. Расположение выключателей только при входе в помещение на высоте минимум 80 см, что удобно при использовании как взрослым, так и детям.
7. Требование к розеткам и выключателям: минимум 1 розетка на 6 кв. м, в ванной и санузле – минимум 2 шт., расположение снизу на 30 см от пола и не менее 10 см от дверей и окон. Во влажных помещениях степень защиты розеток не ниже IP44.
8. Основной распределительный щиток устанавливается, как правило, в коридоре, в недоступном для детей месте. Современные условия диктуют требования к распределительному щитку, позволяющему индивидуальное отключение светильников, розеток и выключателей.
9. Наличие распределительных коробов в каждом помещении обязательно.
10. Монтаж открытой проводки проводится только в специальных кабель-каналах, плинтусах; скрытой – в несгораемых конструкциях перекрытий, пустотах строительных конструкций, в стенах.
11. Использовать медные провода, алюминиевые провода используются только при подключении дома к столбу электропередач. Запрещено использовать провод ПУНП (универсальный легкий).
12. Производить электромонтажные работы при температуре не ниже –15 °С.

Источник: https://interer-i-dekor.ru-land.com/stati/kvartiry-elektrika-montazh-elektroprovodki-v-kvartire-svoimi-rukami-poshagovaya-instrukciya

Разводка электрики в частном доме. Необходимые инструменты для работы

Прежде чем выполнять монтаж электропроводки в частном доме своими руками, нужно подготовить все инструменты и материалы, которые будут использоваться в работе. Не имея понятия об электричестве и хотя бы базовых знаний по его распределению внутри дома, сделать все самостоятельно будет довольно трудно. Тщательная подготовка обезопасит и облегчит процесс.

От счетчика должны исходить самые мощные кабеля, выдерживающие необходимую нагрузку.

Разводка электропроводки в частном доме выполняется с помощью таких инструментов:

• пассатижи;
• шуруповерт;
• штроборез – болгарка с дисками, если проводка будет закладывать внутри бетонных стен;
• молоток;

• зубило;
• ножницы или острый нож для нарезки кабеля;
• рулетка;
• шпатель.

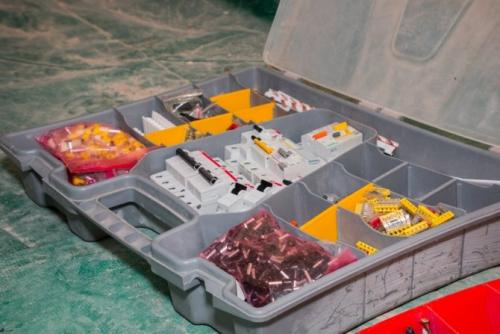

Кроме того, нужно подготовить такие расходные материалы:

• электрический счетчик;
• кабеля различных сечений;
• УЗО – автоматическое устройство защитного отключения;
• клемники;
• розетки, выключатели, установочные коробки под них;

• распределительные коробки;
• алебастровая смесь для закрепления проводов в каналах;
• пластиковые короба – если электропроводка будет наружной;
• саморезы;
• клей.

Чтобы заранее подготовить все необходимые инструменты и материалы, нужно рассчитать, сколько их понадобится в процессе работы.

От электросчетчика должен выходить медный многожильный кабель. В зависимости от сложности и объема электропроводки его подводят к нескольким распределительным коробкам. От них пойдут кабеля более тонкого сечения, рассчитанные на меньшую мощность. Прежде чем начинать монтаж электропроводки в доме, желательно составить подробный план, чтобы рассчитать нужное количество всех элементов и расходных материалов.

Монтаж электропроводки в квартире. Выбор типа защиты

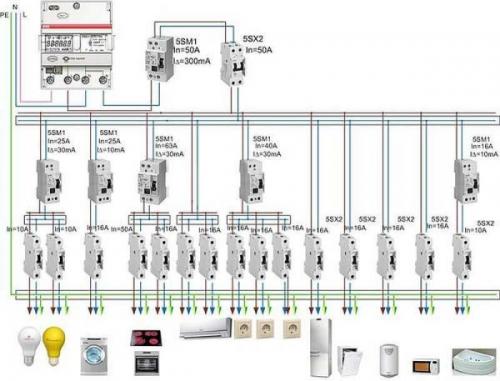

Согласно современным требованиям электробезопасности каждый монтаж электропроводки в квартире должен быть выполнен таким образом, чтоб каждый провод в электрическом щитке защищал отдельный автомат или УЗО (об этом поговорим немного позже). Что это значит? Разберем на конкретном примере.

Пример расчета защит для однокомнатной квартиры

Допустим у Вас есть схема электропроводки в однокомнатной квартире. Согласно этой схеме:

• В комнате: 5 розеток под телевизор, 4 розетки (по 2 штуки) возле кровати, 1 выключатель и 1 кондиционер.
• В кухне: 1 электрическая плита, 1 кондиционер, 4 розетки на рабочей поверхности, 1 розетка под вытяжку, 4 розетки под телевизор (2 электрические и 2 для интернета и антенны) и 1 розетка под холодильник и 1 выключатель (двухклавишный или одноклавишный).
• В санузле: 2 розетки возле умывальника, 1 розетка под стиральную машинку, 1 розетка под бойлер, 1 розетка (вернее просто фаза и ноль) под теплый пол и 1 выключатель.
• В коридоре: одна розетка и 2 проходных выключателя.

Согласно требованиям ДБН и ПТЭЭП каждый кабель должен иметь свою защиту с помощью УЗО (иногда их заменяют автоматическими выключателями). Исходя из этих норм, в электрическом щитке должна быть установлено следующее количество УЗО (АВ):

• В комнате: 2 УЗО на 16 А, один из которых будет защищать кондиционер, а второй розеточную группу и один автоматический выключатель на 10 А для защиты цепей освещения.
• В кухне: одно УЗО на 16–32 А (в зависимости от мощности потребителя) для защиты электроплиты и духового шкафа, одно УЗО на 16 А для розеточной группы, одно УЗО под кондиционер, один автоматический выключатель на 10 А для цепей освещения.
• В санузле: одно УЗО под стиральную машину, одно УЗО под бойлер, одно УЗО под розеточную группу, одно УЗО под теплый пол, один АВ под цепи освещения.
• В коридоре: одно УЗО под розеточную группу и 1 АВ для цепей освещения.

Исходя из вышеприведенных расчетов, нам потребуется электрический щиток на 24 модуля 20 из которых будут заняты УЗО и 4 АВ освещения (если вводной автомат будет устанавливаться в щитовой на лестничном марше и в электрическом щитке не будет монтироваться защита от перенапряжения (Барьер, ZUBR и так далее). Если же вводной АВ и защита от перенапряжения будут монтироваться в данном щитке, тогда он должен быть на 36 модулей (7 модулей будут резервными).

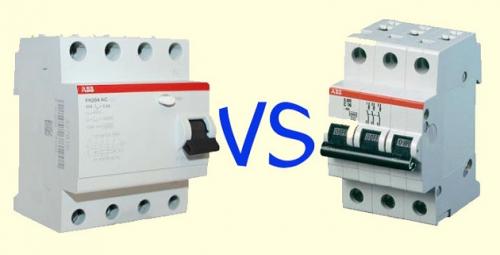

В чем различие между УЗО (устройство защитного отключения) и АВ (автоматический выключатель)

Основное различие между данными устройствами — это способ срабатывания. Что это значит? Чтоб детально не рассматривать принцип работы и характеристики каждого из устройств, хотелось бы сказать одно: автоматические выключатели срабатывают только в случае короткого замыкания на контролируемом участке электропроводки, а УЗО срабатывают при нарушении изоляции проводов или возникновения тока утечки на металлический корпус различного бытового оборудования.

Чтоб было более понятно, устройство защитного отключения служит для защиты человека от поражения электрическим током, а АВ просто защищают бытовое оборудование .

Почему стоит подключать стиральную машинку и бойлер на отдельное УЗО

Поскольку основной потребитель электроэнергии и в бойлере, и в стиральной машинке — это электронагревательный тэн, который контактирует с водой, рано или поздно он пробьет на корпус, и если он не будет запитан от отдельного УЗО, то пропадет свет во всей квартире.
