Прежде всего, необходимо определиться, в чём различие между столбчатым и свайным фундаментом для небольших частных построек.Оба типа конструкций являются точечными опорами для поддержания стен, расположенными в узловых местах. Также совпадают типы возводимых на них сооружений:

• легкие каркасные или каркасно-щитовые дома в один-два этажа;
• срубы из оцилиндрованных или профилированных бревен;
• жилые и технические строения из пено- газобетона, с удельным весом не более 1000 кг/м³;
• веранды, пристройки, беседки, прочие МАФы;
• основания для капитальных ограждений.

Однако свайный и опорно-столбчатый фундамент используются на грунтах с совершенно разными несущими характеристиками.

1. Свайный – рекомендован на пучинистых торфяных, глинистых грунтах с высоким уровнем грунтовых вод;
2. Столбчатый – на грунтах с хорошей несущей способностью: твердая глина, крупнофракционные гравелистые пески, щебенистые, галечные, дресвяные гравийные.

Существуют следующие условия, при которых применение столбчатых фундаментов не рекомендуется:

• склонность грунта к сильному пучению и значительным посадкам;
• возможность появления боковых нагрузок – горизонтальных сдвигов почвы;
• уровень грунтовых вод расположен выше полуметра к подошве столба;
• глубина промерзания почвы превышает 1,5 м;
• строительный участок имеет рельеф с перепадом высоты более 2 м.

Общая схема конструкции

В качестве материала изготовления для столбчатого фундамента используется: кирпич, древесина, бетонные блоки, металлический профилированный прокат. Отдельно стоит упомянуть монолитные железобетонные (буронабивные) столбы основания.

По глубине залегания столбчатые фундаменты делятся следующим образом:

1. Заглубленные (сваи-столбы) – более 1 м ниже уровня промерзания. Устраиваются во влажных глинистых грунтах с вероятностью пучения.
2. Мелкозаглубленные – не более 70 см ниже уровня промерзания на песчаных и крупнообломочных породах.
3. Незаглубленные – общая глубина не более 50 см (или без погружения в грунт). Устраиваются на непучинистых скальных породах (гравийные, щебневые).

Столбчатое основание имеет две конструкционных разновидности – без ростверка и с ростверком. Основание без ростверка считается наиболее бюджетным, так как не нуждается в дополнительных материалах для обвязки. Используется при возведении каркасных, каркасно-щитовых сооружений или срубов. Основание с ростверком применяется, если дом возводится из штучных строительных материалов: пустотелый кирпич, блоки из облегченного бетона (газобетона), шлакоблоки. В качестве ростверка чаще всего используются железобетонные балки заводского изготовления. Материалом для нижней обвязки каркасного дома на столбчатом фундаменте из металлических столбиков могут служить деревянные балки с сечением не менее 150х150 мм.

Столбчатый фундамент Чертеж dwg. Столбчатый фундамент — Чертеж

Столбчатый фундамент является самым экономичным основанием для дома. Затраты при его обустройстве практически в 2 раза меньше, чем при строительстве монолитных фундаментов.

Конструкция фундамента

Конструкция столбчатого фундамента состоит из отдельных столбов, устанавливаемых в строго определенных местах:

• В углах возводимого здания.
• В местах пересечения несущих стен.
• Под несущими простенками.
• Других местах, в которых сосредоточены большие нагрузки.

Для повышения устойчивости, исключения горизонтального смещения и, как следствие возможного опрокидывания, установленные фундаментные столбы увязываются ростверком. Обустроить столбчатый фундамент можно самостоятельно, но при этом следует все работы выполнять по предварительно составленному чертежу или схеме.

Расчет фундамента столбчатого типа непростое мероприятие и должно выполняться специалистами, которые учтут малейшие нюансы конструкции здания и особенности грунтов на строительной площадке.

Результатом проведенной работы будет общая схема основания под конкретное здание, в которой указано:

• Количество столбов и их месторасположение.
• Форма столбов и линейные размеры.
• Требуемая густота армирования.

Чертежи

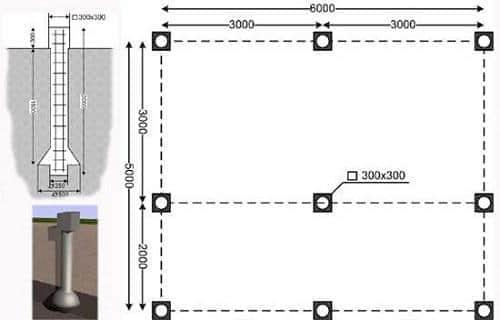

Чертеж столбчатого фундамента в качестве образца представлен на рисунке ниже:

Кроме чертежа для удобства проведения строительных работ рекомендуется иметь под рукой также схему столбчатого фундамента.

Существует две разновидности оснований столбчатого типа для дома:

1. Монолитный столбчатый фундамент.
2. Сборный столбчатый фундамент.

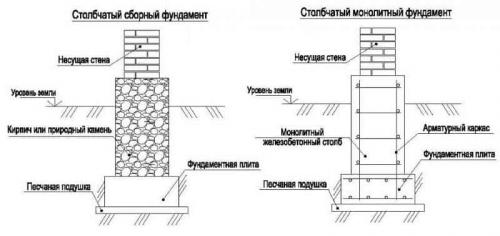

Чертеж этих конструкций выглядит так:

В первом случае столбы основания заполняются бетоном, а во втором формируются с использованием кирпича или природного камня.

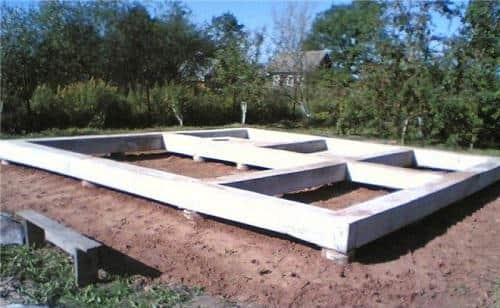

Чертеж ростверка:

Последовательность работ по обустройству столбчатого фундамента

До начала работ по обустройству столбчатого фундамента своими руками необходимо провести подготовку строительной площадки.

Для этого нужно:

• Очистить ее от мусора.
• Срезать верхний слой почвы приблизительно на 30 см.
• Спланировать площадку.

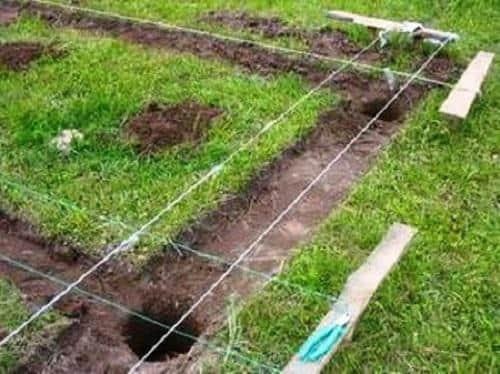

Далее необходимо выполнить разметку строительной площадки по имеющемуся чертежу столбчатого фундамента. На земельный участок с большой точностью должен быть перенесен план основания в строгом соответствии с размерами и соблюдением форм. Правильность углов обязательно проверяется измерением диагоналей.

В указанных на чертеже местах роются ямы вручную или при помощи экскаватора. Их глубина должна быть больше расчетной глубины самого фундамента для выполнения подсыпки. Ширина ямы должна предусматривать возможность установки опалубки для создания фундаментного столба.

ВАЖНО! Если глубина вырытых ям превышает один метр, то следует принять меры по предотвращению осыпания грунта со стенок. Для этого яму следует выкопать с откосами и установить распорки из досок.

После того как ямы будут готовы следует начинать формировать фундаментные столбы согласно соответствующей схеме.

Монтаж выполняется в следующей последовательности:

1. На дно укладывается дренажная подушка из двух слоев: песка – 10-20 см, щебня – 5 см. Тщательно утрамбованная подсыпка накрывается гидроизоляционным материалом.
2. Устанавливается фундаментная плита, которая является своего рода подставкой и предназначена для увеличения опорной площади столба. Ее ширина должна превышать ширину столба приблизительно на 25 см. Чаще всего для этого применяются железобетонные блоки размерами 20×20×40 см (см. Бетонные блоки для фундамента 20х20х40 ).
3. Устанавливается опалубка для столбов. Для этого может использоваться фанера, ДСП, асбестоцементные трубы.
4. Закладывается арматура. Прутья диаметром 10-14 мм должны иметь длину приблизительно на 15 см короче высоты столба, что предотвратит развитие коррозионных процессов. Чтобы предотвратить выдавливание прутьев во время заливки рекомендуется устанавливать их в столб, залитый бетоном на 2/3.При этом нужно предусмотреть установку закладных элементов для увязки ростверка. Они должны выступать над фундаментным столбом приблизительно на 15 см.
5. Выполняется послойная заливка бетонного раствора. Для приготовления бетона должен использоваться бетон В15-25. Он готовится из цемента М300, щебня 20 мм, крупнозернистого речного песка и воды в пропорции 1:5:3:0,5. Каждый залитый слой толщиной около 25 см трамбуется, чтобы удалить пузырьки воздуха и пустоты.

После окончания работ фундаментные столбы должны набрать нужную прочность в течение 4 недель. При этом опалубка снимается через неделю. На последнем этапе выполняется монтаж ростверка, который позволяет равномерно распределить нагрузку между установленными фундаментными столбами.

Незаглубленный столбчатый фундамент. Столбчатое незаглублённое основание

Незаглублённый фундамент столбчатого типа применяется довольно часто

Незаглублённый фундамент столбчатого типа применяется довольно часто. Он может обустраиваться на слабопучинистых и пучинистых грунтах при условии, что возводимое строение имеет небольшие габаритные размеры и вес. Что же касается скальных, крупнообломочных пород и грунтов, которым не свойственны подвижки, то такие основания могут использоваться под большим домом из бруса или брёвен.

Незаглублённый фундамент на опорах можно применять и в случае уменьшения воздействия пучения на постройку. Чтобы добиться этого, грунт под опорами нужно заменить песчаной прослойкой.

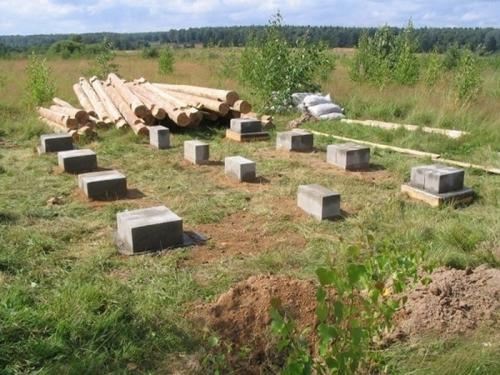

Столбы можно делать из железобетона, бутобетона, камня, пескобетона и бетонных фундаментных блоков. Обычно используют блоки размером 0,2х0,2х0,4 м. Если вы решили использовать кирпич, то для этих целей не подходят силикатные изделия и керамический материал с низкой морозостойкостью.

Работы ведут в несколько этапов:

1. Сначала строительная площадка очищается от мусора, снимается плодородный слой, выполняется разбивка.
2. Затем под каждую опору копается яма нужного размера и глубины.
3. На дне каждой ямы обустраивается песчаная подушка.
4. После этого можно выкладывать опоры из блоков. Обычно делается два ряда по 4 блока в каждом. Для скрепления блоков используется густой цементный раствор. Открытая часть опор штукатурится.
5. На части опор, которые будут стыковаться с домом, обязательно выполняется гидроизоляция. Для этого используется битумная мастика, толь, рубероид или стеклоизол.

Важно: иногда незаглублённый фундамент делается с использованием деревянных опор. Обычно это брус из сосны или дуба диаметром 200-300 мм. Элемент пропитывается дёгтем или обрабатывается отработкой. Чтобы конструкция была максимально прочной, бревно на 100-150 мм погружается в бетонный раствор, залитый в вырытую яму.
