Сварить металлический каркас. Требования к сварке металлических конструкций

Сварить металлический каркас. Требования к сварке металлических конструкций

Процесс сварки в технологическом плане должен обеспечить выполненным соединениям требуемые геометрические параметры, размеры и высокое качество. Конструкция должна получиться прочной и долговечной, а риск ее деформации – нулевым.

Сварка металлических конструкций.

Именно поэтому технология сварки металлоконструкций должна реализовываться с учетом некоторых требований, что во многом определит качество созданных сварных швов :

1. Если создаются простые соединения без применения кондуктора, а также при создании сложных швов перед включением данного инструмента важно оставить зазор между скрепляемыми деталями.
   Тогда при смещении элементов шов не пострадает. Но размеры зазора должны соответствовать допустимой норме, иначе система не будет прочна и долговечна.
2. При выполнении сварки ответственных металлоконструкций сварщики проверяют строгое соответствие установленной детали своему местоположению, согласно карте.
   При поступлении заготовки на стапель стоит подготовить каждую из них к завершающему этапу.
3. Все детали должны строго соответствовать по виду и размеру, указанным в проекте частям будущей конструкции.
   Это позволит сохранить функциональные возможности изделия.
4. Корневые слои шва при ручном методе выполнения дуговой сварки важно накладывать электродами с диаметром, не превышающим 3-4 мм.
5. Металлоконструкции при укреплении потребуется располагать так, дабы можно было накладывать швы преимущественно в нижнем положении.
   Это необходимо для обеспечения сварщика безопасными условиями работы.
6. Важно взять под строгий контроль углы металлоконструкции, для чего стоит воспользоваться специальными инструментами и кондуктором.
   Все углы между плоскостями должны быть прямыми, если это предусмотрено проектом. Иначе произойдет перекос деталей, что повлечет за собой нарушение целостности механизма, потере им своей функциональности.
7. Готовая конструкция должна иметь минимальные усадочные напряжения и деформации, для чего сварные работы нужно осуществлять в стабильном режиме с отклонениями от заданных значений величины тока и напряжения на дуге не более ±5 %.

Как сварить каркас вагончика. Материал для изготовления дачной бытовки

Основные материалы, которые понадобятся для строительства:

1. Фундамент. Для столбчатого фундамента можно использовать блоки под бытовку (желательно ФБС), или кирпич. Не забудьте под столбы насыпать подушку (можно взять песок со щебнем). Второй вариант – свайный фундамент для бытовки (заглубленный можно делать без ростверка). Самый дорогой – ленточный фундамент. Чтобы снизить его стоимость, используют дешевую композитную арматуру.

2. Каркас. Можно купить готовый металлический каркас бытовки, сварить его из швеллера, уголка или профильной трубы (если есть сварочный аппарат) или сделать из бруса. На форумах часто пишут, что деревянный каркас недостаточно прочный. На самом деле он не подходит только для мобильной постройки, которую в дальнейшем планируется транспортировать. А для строительства стационарной дачной бытовки брусовый каркас ничем не уступает металлическому.

3. Утеплитель. Для теплоизоляции подойдет минеральная или базальтовая вата, пенопласт. Проще работать с большими листами утеплителя Izovol, RockWool, «ШЭС мастер», «Технониколь» и др.

4. Внутренняя обшивка. Для внутренней отделки используют сайдинг, вагонку, любые стеновые панели.

5. Внешняя отделка. Можно взять любой влагостойкий материал: сайдинг, профлист, вагонку. Придать домику благородный внешний вид поможет эстетичный блок-хаус.

6. Полы. Пол можно сделать из досок или OSB, а сверху положить линолеум.

7. Крыша. Маленький блок-контейнер с плоской крышей можно крыть оцинкованным листом или еврорубероидом. Если размеры бытовки позволяют использовать ее как домик, то лучше сделать односкатную или двускатную крышу и покрыть ее кровельным профнастилом, битумной черепицей.

8. Двери. Можно купить готовые или сделать на заказ. Входные двери обычно делают металлическими, для внутренних подойдут недорогие межкомнатные пластиковые.

9. Окна. Подойдут самые дешевые пластиковые окна с одинарным стеклопакетом.

10. Решетки. Даже если вы не собираетесь хранить в бытовке ничего ценного, лучше сразу поставить на окна железные решетки. Они защитят имущество от непрошеных гостей, которые зимой регулярно наносят визиты в неохраняемые поселки.

Смета на бытовку 6х3 из металла. Необходимые материалы (смета)

Для возведения небольшой бытовки размерами в плане 6х2,4 метра и высотой 2,4 метра вам потребуется купить:

1. Необрезную доску шириной 250 мм (всего 0,8 м.куб. по 3600 руб.) – 2880 рублей.
2. Цементно-песчаный блок размером  40х20х20 (6 шт. по 60 руб.) – 360 рублей.
3. Блок оконный размером 600х600 мм (2 шт. по 585 руб.) – 1170 рублей.
4. Рубероид РПП-300 по 15 м.кв. в рулоне (2 рулона по 260 руб.) – 520 рублей.
5. Ориентировано-стружечные плиты (OSB) размером 1,22х2,44 м толщиной 0,9 см (14 плит по 605 руб.) – 8470 рублей.
6. Филёнчатую дверь ДГ-7 производства г. Александров – 2050 рублей.
7. Обрезную доску 0,05х0,10х6 м (6 шт. по 200 руб.) – 1200 рублей.
8. Утеплитель марки «Хитрок», плита толщиной 5 см площадью 5,4 м.кв. (3 плиты по 480 руб.) – 1440 рублей.
9. Полиэтиленовую плёнку толщиной 0,1 мм и шириной 3 м (10 м по 30 руб. за метр) – 300 рублей.
10. Доставка материалов автомобилем газель – 3000 рублей.
11. Доски второго сорта для обрешётки – 450 рублей.
12. Профнастил С20 3х1,015х1,15 м (6 листов по 650 руб.) – 3900 рублей.
13. Утеплитель «Изобел» толщиной 5 см площадью 6 м.кв. (3 листа по 480 руб.) – 1440 рублей.
14. Оргалит 2,75х1,22 (6 листов по 200 руб.) – 1200 рублей.
15. Защитное покрытие для древесины «Снеж» 9 литров – 1880 рублей.

Бытовка из профильной трубы своими руками. Как построить бытовку своими руками — фото инструкция

Для того, чтобы бытовка была надежной, к ее изготовлению следует отнестись серьезно. Но как построить бытовку своими руками? Данная пошаговая инструкция вам в помощь. Если вы изготовите сами или закажете у производителя дачную бытовку, которая будет собираться по схеме описанной ниже, будьте уверены — она прослужит вам еще очень долго. Даже после того, когда потребность в ее использовании как жилья отпадет — вы сможете использовать ее в качестве подсобного помещения.

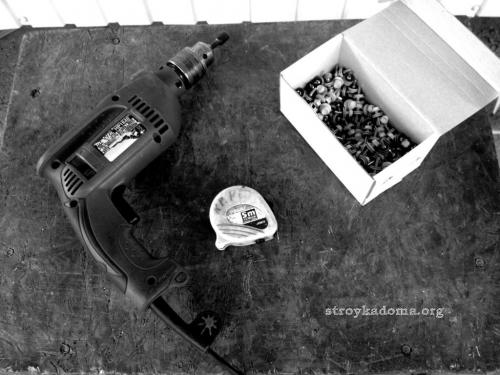

Для изготовления бытовки вам понадобиться такие инструменты:

• Сварочный аппарат
• Молоток
• Болгарка большая и маленькая
• Дрель с кровельной насадкой и сверлами
• Кисточки для краски
• Отвертки
• Уголок столярный большой и маленький
• Сварочная маска
• Рулетка на 6 метров
• Степлер
• Ножовка по дереву

Перед тем, как начать делать бытовку своими руками, приготовьте весь необходимый инструмент.

Расходные материалы, которые понадобятся для изготовления каркасной бытовки своими руками:

• Труба профильная 40х60, 40х40, 40х20, 20х20
• Профнастил оцинкованный или цветной
• Утеплитель Isover 50-100 мм.
• Гидробарьер
• Паробарьер
• Рейка монтажная 20х40
• Гладкий лист оцинкованный (можно неликвидный)
• Грунтовка по металлу
• Саморезы кровельные 19мм., в цвет профнастила
• Саморезы «блошки»
• Саморезы каленые по дереву 35мм
• Заклепки
• Гибочные элементы из металла для профнастила
• Скобы для степлера
• Плита OSB толщиной 10мм, и 20мм.
• Окно металлопластиковое
•  Пена монтажная
• Провод электрический 2х2,5
• Розетки, выключатели и автоматы.

Чертеж металлического каркаса бытовки. Виды каркасных бытовок

В зависимости от потребностей владельца, возможно выбрать один из 3 основных видов каркасных бытовок — деревянные, металлические, переносные. Такое деление достаточно условно, и основано в большой степени на особенностях применения.

Бытовка с деревянным каркасом

Выбрать этот вариант лучше всего для частного строительства, продолжающегося многие годы. По окончании строительства бытовка может быть перевезена в разобранном виде или оставлена в виде подсобного помещения. Во втором случае оснащается дополнительными удобствами, внешней и внутренней декоративной обшивкой, более прочным фундаментом, и так далее.

Каркас выполняется из деревянного бруса размерами 100х100 мм и более. При перевозке таких конструкций в собранном виде они быстро теряют прочность и долговечность. В несомненные достоинства деревянных бытовок можно записать их экологичность, хорошие теплоизоляционные свойства, низкую цену и способность хорошо вписываться в сельский ландшафт.

Бытовки с каркасом из металла

Самый лучший вариант для использования в качестве единственного дома на дачном участке. Представляет собой бытовку с деревянным каркасом, встроенную внутрь сварного каркаса из стальных швеллеров и угловых стоек. Стальной каркас защищает дерево от деформаций, придает конструкции значительную прочность и долговечность, позволяет ее достаточно безопасно переносить в собранном виде.

Такой вариант редко выбирается для сборки своими руками, имея слишком высокую цену для применения в сфере частного строительства, и слишком большой вес для использования в качестве переносного.

Переносные бытовки

Планируя серьезно заниматься строительным бизнесом, без такого временного жилья не обойтись. Существует два основных подвида — деревянные и металлические.

Деревянные отличаются от своих непередвижных аналогов отсутствием декоративной отделки, более простой внутренней отделкой, толстым каркасом. Для основных балок каркаса берется брус 150х100 мм и более. Установка таких конструкций не требует особенной подготовки и жесткого крепления к земле.

Металлические, или строительные вагончики, являются сборным аналогом заводских контейнерных бытовок. Хорошо собранная конструкция такого типа способна прослужить более 15 лет, постоянно переезжая с места на место. Каркас в этом случае выполняется из профилированной трубы 60х40, лаги — из трубы 40х40.

Стены снабжаются гидро- и теплоизоляцией и обшиваются профнастилом снаружи и ДСП изнутри. По необходимости, в вагончик может быть проведено электричество, водоснабжение, установлен обогрев. В недостатки такой модели можно записать наивысшую для всех каркасных вариантов цену материала, большой вес, необходимость следить за состоянием обшивки и подкрашивать её, большой объем сварочных работ.

Как обшить металлическую бытовку. Есть ли смысл строить бытовку своими руками

Существует несколько способов заполучить жилой вагончик для временного проживания небольшой бригады строителей. Ситуация обычно усложняется тем, что жить в бытовке придется в зимнее время в условиях загородного участка, когда самой дачи или дома, как такового, еще нет, или он только строится.

Проблема бытовки для рабочих решается несколькими способами:

• Арендовать жилой вагончик у друзей, соседей, строительной или специализированной фирмы. Самый плохой вариант. Хорошую бытовку дадут максимум на неделю, а для старого и разбитого вагончика обычно хозяева требуют сделать ремонт;
• Построить бытовку силами нанятых рабочих. Они сделают быстро и одновременно за небольшие деньги. Качество построенного жилого блока невысокое, и чаще всего через месяц – другой потребуется сделать ремонт или даже переоборудование бытовки;
• Купить готовую бытовку или заказать в строительной фирме по заранее согласованным условиям и чертежам. Получается достаточно дорого и не всегда правильно.

Большинство строительных контор предпочитает продавать свои типовые вагончики, теплушки, жилые боксы, которые выпускаются на потоке. Поэтому надеяться на то, что фирма согласится сделать или построить хорошую добротную бытовку по индивидуальному проекту и приемлемой цене, вообще не приходится.

По цене типовой жилой вагончик 6х3 м стоит 1100-1200 долл., плюс доставка и установка потребуют затрат еще 10% стоимости. Если добавить расходы на то, чтобы сделать фундамент и канализацию, то получается, что проще и дешевле построить бытовку своими руками. Качественную, добротную, по своему вкусу и планировке.
