Устройство замка врезного с защелкой. Механизм секретки

Устройство замка врезного с защелкой. Механизм секретки

Итак, из чего состоит входной дверной замок? Основная деталь – это личинка, она является тем самым механизмом, который обеспечивает блокировку конструкции в проеме и препятствует проникновению посторонних в помещение.

Различают следующие модели:

Цилиндровые. Это наиболее привычные изделия, секретная часть которых располагается в детали, похожей на цилиндр. Устройство так называемого английского замка следующее: внутри личинки располагаются штифты, которые блокируют механизм в закрытом положении. Ключ имеет насечки, которые сдвигают эти штифты согласно схеме и позволяют провернуть механизм.

Сувальдные. Эти изделия являются очень надежными. Схема сувальдного дверного замка заключается в наличии сувальд внутри механизма. Ключ имеет вид так называемой бабочки или солдатика и при проворачивании приподнимает их до заданного кодировкой уровня.

Дисковые. Это не самый надежный вариант, но тем не менее его можно использовать. Ключ имеет вид разрезанного пополам прута с несколькими насечками. Внутри замка этим ключом проворачиваются диски, образуя тоннель и освобождая механизм.

Ригельные. Устройство такого дверного замка оснащается защелкой с обратной стороны. Сегодня такие варианты используются редко ввиду своей ненадежности. Суть устройства состоит в наличии двух ригелей, которые оттягиваются специальным ключом или защелкой.

Крестовые . Самый слабый вид, ключ имеет крестообразную форму. Личинку можно вскрыть крестовой отверткой или любым другим подходящим предметом.

Устройство замка межкомнатной двери с запором. Дверной замок с ручкой и защелкой: варианты устройства и принцип работы

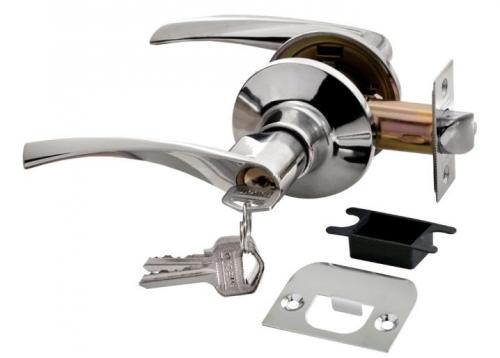

Дверные замки с ручками и защёлками являются популярным видом запирающих механизмов и широко используются на входных и межкомнатных дверях. Применение защёлки заметно повышает функциональность замковой конструкции, а наличие ручки делает её использование лёгким и удобным.

Характеристики конструкции

Конструктивно замок представляет собой сложное механическое устройство, состоящее из корпуса, замкового механизма, защёлки, блокиратора, нажимной либо поворотной ручки и декоративной накладки, которая в некоторых моделях заменена отдельными розетками. Особенностью устройств с защёлками является возможность их использования с любым видом замкового механизма, включая сувальдные, цилиндровые, магнитные, электронные и электромеханические модели. Кроме того, запирающие конструкции могут быть оснащены кодовым устройством или иметь комбинированное исполнение.

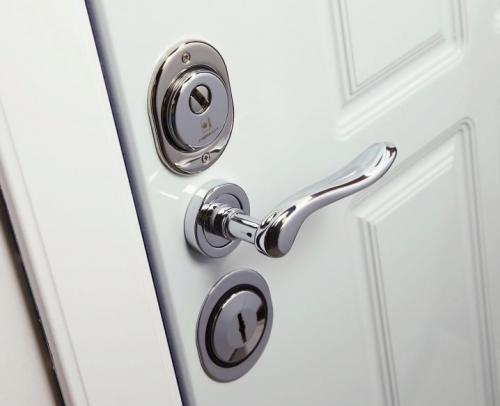

Наиболее подходящим устройством для установки на входную металлическую дверь является замок сувальдного типа. Механизм такого замка состоит из фигурных пластин, которые имеют большое количество комбинаций, образующих секретный пин. Количество зубчиков на бородке ключа определяют число сувальдных пластин внутри устройства: их количество всегда на одну меньше числа зубцов. Сувальдные замки характеризуются длительным сроком службы и высокой взломостойкостью.

Цилиндровые модели также часто устанавливаются в замках, оснащённых защёлками и ручками. Их механизм представлен в виде цилиндра-личинки с размещёнными внутри фигурными элементами или дисками. Открывание двери происходит при совпадении выемок на ключе с выемками на фигурных элементах. Такие устройства также достаточно надёжны и удобны в использовании, причём установленная в них защёлка нередко исполняет роль запирающего ригеля. Захлопывание защёлки в таких конструкциях обусловлено её скошенной формой. Язычок сжимает пружину и быстро входит в паз, после чего пружина разжимается и возвращает защёлку в исходное положение.

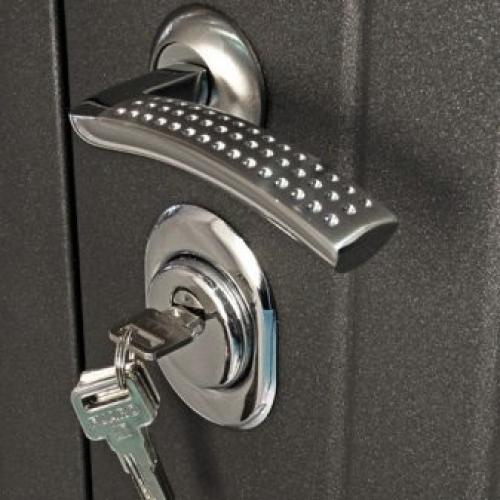

Дверные замки, оснащённые ручкой и защёлкой, могут иметь цельное исполнение, при котором и защёлка, и запирающий механизм располагаются в едином блоке и закрываются общей декоративной планкой. Также механизмы могут быть выполненными в виде отдельных устройств, оснащённых каждый своей декоративной розеткой. Установка таких замков производится методом их врезания в полотно, что способствует максимальному сохранению внешнего облика двери и повышению взломостойкости.

Варианты устройства

Замки с ручками и защёлками представлены двумя группами: простыми замковыми механизмами для межкомнатных дверей и серьёзными вариантами с высоким классом защиты для входных групп.

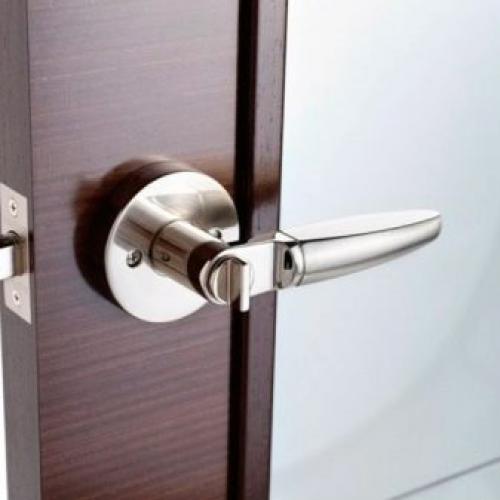

Межкомнатные модели

К замкам, предназначенным для установки на межкомнатные двери, не предъявляется столь серьёзных требований по безопасности. Такие конструкции, как правило, устанавливаются в охраняемых помещениях, а запирающее устройство носит скорее предупредительный характер, нежели защищает имущество от злоумышленников. Главным предназначением межкомнатных замков в условиях квартиры является условное ограждение личного пространства, предотвращение возникновения сквозняков и запирание помещения от маленьких детей или домашних животных.

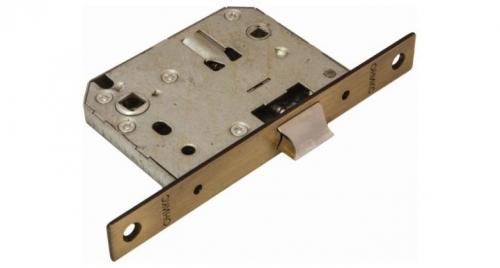

Конструктивно врезные межкомнатные замки отличаются друг от друга по виду защёлки. Самым популярным и распространённым вариантом является фалевая защёлка или, как её ещё называют, «собачка». Фалевая защёлка изготавливается из стали, алюминия либо цамака и имеет скошенную в одну сторону форму. Срабатывание защёлки на закрытие происходит при умышленном захлопывании двери либо сквозняке. Открытие защёлки происходит при опускании нажимной рукоятки вниз либо повороте ручки-кноба вокруг своей оси.

Замки, оснащённые фалевыми защёлками, часто имеют фиксатор, позволяющий принудительно втягивать язычок внутрь устройства либо фиксировать его в закрытом положении. Иногда замки оснащаются двумя язычками, один из которых работает независимо от ригельной задвижки, а второй объединён с ней в единый механизм. Ручки, контролирующие ход фалевых защёлок, могут иметь как одинарное, так и парное исполнение и чаще располагаются над замочной скважиной.

Магнитная защёлка является не менее популярным видом и чаще всего используются в офисных помещениях с большим потоком посетителей. Благодаря мягкому ходу и тихому срабатыванию такой замок не раздражает сотрудников и не отвлекает их от работы. Кроме того, многие магниты обладают значительной силой притягивания и начинают срабатывать даже в том случае, когда дверь не до конца закрыта. Выступая подобным образом в роли доводчика, магнитные защёлки избавляют сотрудников от необходимости вставать и закрывать дверь, оставленную приоткрытой кем-то из посетителей.

Источник: https://doma-otido.ru/novosti/stroenie-dvernogo-zamka-vidy-zamkov

Устройство дверного замка с ручкой. Особенности выбора запирающего устройства

Как приобрести дверной замок для межкoмнатной двери и не пожалеть о покупке? Что является обязательным, а что – второстепенным? Выбор замка для данного типа двери не представляет собой что-то очень сложное, однако есть несколько нюансов, на которые специалисты советуют обратить особое внимание. Их не так много, поэтому запомнить будет не сложно.

• Ключевой тезис – выбор разновидности запорного механизма зависит от типа помещения, для которого он предназначается.
• Замок, компоненты которого выполнены из силумина, быстро выйдет из строя, так как этот материал – хрупкий и недолговечный.
• Для влажных помещений с колебаниями температуры подойдёт не всякая модель, а только из материала, устойчивого к таким эксплуатационным условиям.
• Ориентироваться на низкие цены не стоит, иначе придётся заплатить дважды.
• Для неотапливаемых помещений замки для межкомнатных дверей должны быть из материала, устойчивого к ржавлению и морозам.
• Приобретать продукцию известных фирм надёжнее, тем более что сегодня они выпускают как элит-линейки, так и бюджетные модели, а качество – везде на уровне.
• Следует проверить лёгкость и бесшумность работы механизма.
• Нужно учитывать, что межкомнатный замок не должен бросаться в глаза. Если этого избежать невозможно, он должен соответствовать по стилистике общей интерьерной концепции.
• Важно учесть параметры двери, так как они должны соответствовать характеристикам запорного устройства.
• Считается, что наличие так называемых крылышек на запорной планке позволяет плотнее удерживать язычок, что даёт более надёжную фиксацию двери.

Источник: https://idei-dizajna.ru-land.com/novosti/shema-zamok-vidy-dvernyh-zamkov

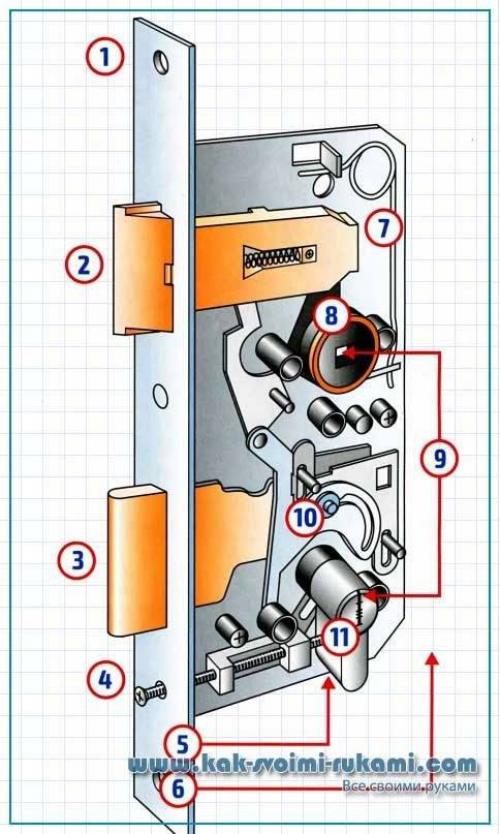

Как работает врезной замок. Конструкция врезного замка

1.ШТУЛЬП

Эту деталь называют ещё торцевой или лицевой планкой. Её концы заходят за границы корпуса замка, они имеют два отверстия, через которые замок двумя шурупами закрепляют в торце дверного полотна. В штульпе сделаны вырезы для защелки и ригеля. Длина, ширина и толщина штульпа должны соответствовать размерам торца двери.

2. ЗАЩЁЛКА

Этот мини-ригель автоматически закрывает дверь, когда дверное полотно возвращается в раму. В отличие от прямоугольного ригеля защёлка скошена с одного края, поэтому при соприкосновении с дверной рамой она сначала задвигается внутрь корпуса замка, а затем возвратная пружина проталкивает её в вырез затворной (ответной) планки.

3. РИГЕЛЬ

То, что в старину делалось из массивного куска дерева и отличалось внушительными размерами, сегодня имеет всего пару сантиметров в длину и ширину и выполнено из закалённой стали. Чтобы замок запер дверь, ригель под действием цилиндрического механизма задвигается в запорную планку. Поворачивая ключ один или несколько раз, мы регулируем глубину проникновения ригеля в запорную планку.

4. КРЕПЁЖ ЦИЛИНДРА

Через отверстие в штульпе вставляют длинный винт, который входит в соответствующее резьбовое отверстие в цилиндре. Таким образом цилиндр закрепляют в замке, вытащить его оттуда при закрытой двери уже невозможно.

4. КРЕПЕЖ ЦИЛИНДРА

Через отверстие в штульпе вставляют длинный винт, который входит в соответствующее резьбовое отверстие в цилиндре. Таким образом цилиндр закрепляют в замке, вытащить его оттуда при закрытой двери уже невозможно.

5.ДОРНМАСС

Этот термин означает расстояние от центра ключевого или цилиндрового отверстия замка до края штульпа. Дорнмасс измеряется в миллиметрах. Этот показатель нужно обязательно учитывать не только при установке нового замка, но и при замене старого замка на новый. Даже если два замка будут обладать одинаковыми размерами и местами для крепления, но разными дорнмассами, то при монтаже может возникнуть множество проблем, наилучшим решением которых будет поиск модели с нужным дорнмассом.

6. ШИРИНА КОРПУСА

Для установки врезного замка в полотне делают выемку с помощью дрели и стамески. Важно не ошибиться в глубине сверления. Чтобы корпус замка без проблем поместился в выемке, её глубина должна быть чуть больше, чем ширина корпуса замка. Иногда в описании замка указывают и задний дормасс (расстояние от центра ключевого или цилиндрового отверстия замка до края его задней планки). Тогда дормасс + задний дорнмасс = глубина выемки (ширина корпуса замка).

7. ВОЗВРАТНАЯ ПРУЖИНА

Чтобы ручка замка не свисала, а всё время находилась в горизонтальном положении, в замки устанавливают возвратную пружину. При нажатии ручки пружина сжимается. Но стоит только ручку отпустить, как пружина тут же возвращает её и защелку в исходное положение.

8. ОРЕХ С ОТВЕРСТИЕМ ДЛЯ РУЧКИ

Орехом называют механизм с четырехугольным отверстием для нажимного гарнитура (ручек). Наиболее распространены гарнитуры с размером штыря 8×8 мм у замков для комнатных дверей и 10 х 10 мм у замков для входных дверей.

9. МЕЖОСЕВОЕ РАССТОЯНИЕ ЗАМКА – расстояние между центром вращающейся части цилиндра и центром отверстия для ручки. Этот показатель очень важен для определения местоположения отверстия для нажимного гарнитура в дверном полотне.

10. ЗАПОРНЫЙ МЕХАНИЗМ

Расположенный в центре цилиндра так называемый кулачок (или бородка) при каждом повороте ключа продвигает ригель вперёд. При этом кулачок при повороте ключа влево попадает в вырезы на ригеле и выдвигает ригель из корпуса замка. При отпирании происходит то же самое, но при поворотах ключа направо.

11. УСТАНОВКА ЦИЛИНДРА

При монтаже цилиндра таковой просто вставляют в предусмотренное для этого отверстие в замке и закрепляют винтом. Главное -попасть винтом в отверстие, предназначенное для крепежа. Справиться с такой задачей поможет незначительное шевеление цилиндра в замке. Ключ при этом должен быть вставлен в цилиндр в положении «закрыто». После монтажа проверяют замок на работоспособность сначала при открытой двери, а затем – при закрытой.

Источник: https://360doma.ru/novosti/ustroystvo-vreznogo-zamka-shema-opisanie-vreznogo-mehanizma

Как собрать дверной замок старого образца. Снимите старый замок

Если в двери два замка, то в зависимости от расположения они снимаются по-разному. Верхний вытаскивается очень легко, а вот нижний, в котором есть ручка, демонтировать чуть сложнее.

Цилиндровые замки чаще всего используются в качестве нижних, а сувальдные — располагаются вверху и служат как дополнительные. Редко может быть и наоборот.

Цилиндровый замок

Как извлечь сердцевину

• Откройте дверь и найдите на монтажной планке крепёжный винт. Он находится на уровне замочной скважины под ригелями.
• Крестовой отвёрткой полностью выверните винт, удерживающий личинку. После этого она будет двигаться в посадочном отверстии.
• Вставьте ключ или воспользуйтесь рукояткой изнутри и проверните личинку на 15–20 градусов, чтобы поворотный кулачок спрятался в корпус.
• Вытащите сердцевину, при необходимости немного проворачивая ключ или рукоятку из стороны в сторону.

Как снять верхний замок

• Извлеките личинку, как описано выше.
• Если замок запирается изнутри с помощью рукоятки, то снимите её, выкрутив крестовой отвёрткой крепёжные винты.
• Тем же инструментом удалите оставшиеся винты с торца механизма.
• Подденьте тонкой шлицевой отвёрткой монтажную планку и достаньте замок из двери.

Как снять нижний замок

• Извлеките личинку, как описано выше.
• Комплектным шестигранником ослабьте крепление снизу ручки с наружной стороны двери.
• Снимите декоративную розетку (металлическое кольцо) с внутренней ручки. Для этого отверните элемент рукой по резьбе против часовой стрелки.
• Крестовой отвёрткой открутите крепёжные винты фланца ручки, которые были скрыты под розеткой.
• Аккуратно вытяните рукоятку на себя вместе с квадратным стержнем.
• Отверните стягивающие винты накладки замочной скважины и снимите защиту.
• Крестовой отвёрткой выкрутите все винты на монтажной планке. Подденьте последнюю и извлеките корпус замка.

Сувальдный замок

Как снять верхний замок

• Крестовой отвёрткой выкрутите все крепёжные винты на монтажной планке замка с торца двери.
• Подденьте корпус механизма и извлеките его из дверного полотна.

Как снять нижний замок

• Комплектным шестигранником ослабьте крепление снизу ручки с наружной стороны двери.
• Выкрутите декоративное кольцо на рукоятке с внутренней стороны.
• Крестовой отвёрткой выверните все крепёжные винты фланца внутренней ручки.
• Вытащите на себя рукоятку вместе с четырёхгранником.
• Выверните все винты с монтажной планки механизма.
• Подденьте корпус замка и выньте его из паза в двери.
