Чертежи скамеек из профильной трубы схемы. Что необходимо для изготовления лавочки

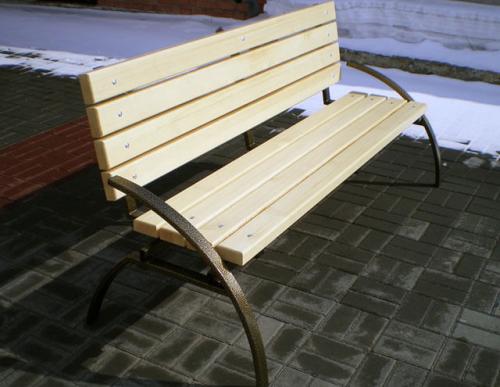

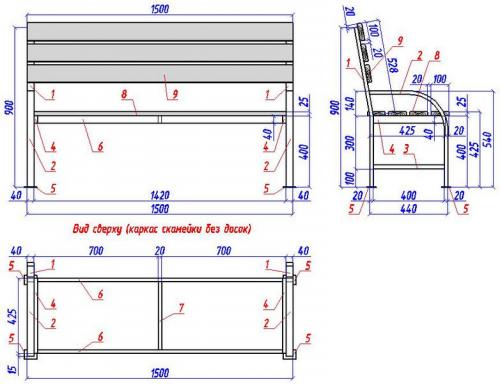

При поиске подходящего варианта материала для лавочки выбор нередко падает на металлический профиль, срок службы которого довольно большой. Как сделать скамейку из профтрубы своими руками? Отправляясь в строительный магазин для закупки всего необходимого, важно иметь на руках заранее изготовленный проект. Основные чертежи скамейки из профильной трубы должны содержать размеры главных элементов, все же другие детали указываются в более подробных схемах. Чертежи лавок из профильной трубы оснащают нумерацией всех частей конструкции, с указанием их местоположения на схеме.
Для изготовления садовой лавочки потребуется наличие следующих материалов:
- Профильных труб с сечением в виде квадрата или прямоугольника. Главным образом они славятся своей прочностью, а наличие плоских поверхностей очень удобно для фиксации к ним любых элементов. Невозможно не вспомнить про эстетические качества данного материала: они превосходят любые другие трубные изделия.
- Брусьев из дерева 50х80 или 40х80 мм. Они пригодятся для изготовления спинок и сидений.
- Метизов. Обязательно наличие винтов, имеющих диаметр 6-8 мм, при длине 80-100 мм. Более точные показатели выбираются в зависимости от того, какими размерами обладают брусья и профильные трубы. Не лишними будут саморезы по дереву.
- Эмали и грунтовки. Они будут защищать металлические поверхности от ржавления.
- Антисептических пропиток и финишных покрытий для древесины.
Что касается перечня необходимых инструментов, то он имеет такой вид:
- Болгарка, заточные и отрезные круги.
- Электродрель с комплектом сверл.
- Сварочные аппарат, способный использовать электроды сечением 3 мм. Это наиболее приемлемый вариант сварки металлических деталей толще 2-х мм.
- Молоток сварщика.
- Электролобзик.
- Шлифмашинка, укомплектованная наждачной шкуркой.
- Керн, рулетка, карандаш (маркер).
Если предполагается изготовление округлых деталей, лучше запастись также трубогибом. Чтобы парные элементы получались одинаковыми, в процессе их изготовления практикуется использование т.н. «глаза». Он имеет вид обычного фанерного фрагмента, на который нанесены очертания всех округлых деталей. Чтобы проверить уровень соответствия имеющихся параметров, к ним прикладывают фанерную матрицу.
Как только все необходимое оснащение для работы приготовлено, можно начинать процесс сооружения лавочки из профильной трубы. По мере готовности каких-то элементов их нумеруют, что значительно упростит процедуру сборки готового изделия, которая отображена на чертежах. Чтобы скамья из трубы была удобной в эксплуатации, ее детали делают максимально одинаковыми.
Когда режется металл, важно учитывать толщину отрезного круга: припуск в таком случае дает обычно на уровне 5-ти мм. Для точной подгонки применяют болгарку с абразивными насадками.
Чертежи лавочек и скамеек из дерева. Строим простую садовую скамейку
Никто не будет спорить, что скамейка является просто необходимым атрибутом для любого дачного участка. Видов садовых скамеек великое множество, но в этой статье мы разберем очень простой классический вариант скамьи рассчитанный на 2-х человек, которую не сложно сделать своими руками. Скамейка должна получиться прочная и не тяжелая, её можно будет без труда вдвоем переносить в любое место участка.
Ниже вы найдете рабочую 3D модель этой скамейки, которую можно покрутить во все стороны, а также чертежи деталей скамьи из которых она и будет собираться.
Итак, что нам понадобиться?Так как делать её вы будете своими руками, то запастись нужно следующим инструментом и материалами:
Инструменты
- Циркулярная пила (можно обойтись и простой ножовкой по дереву).
- Рубанок (если будете использовать не струганные доски).
- Дрель или шуруповерт (со сверлами и битами).
- Измерительный инструмент (рулетку и уголок).
- Гаечный ключ.
- Кисть малярная.
- Болгарка или ножовка по металлу для обрезания резьбового прутка в размер.
Материалы
- Доска обрезная 100*40 мм.
- Доска обрезная 100*25 мм.
- Мебельные винты или пруток с резьбой диаметром 8-10 мм:
- Гайки и шайбы под выбранный размер винтов.
- Саморезы с потайголовкой для крепления элементов спинки и сиденья скамейки.
- Саморезы с головкой под ключ для крепления силовой распорки - 4шт.
- Абразивная шкурка (можно применить насадку на дрель, а в идеале использовать плоскошлифовальную машинку).
- Защитную пропитку для древесины.
- Шпатлевку по дереву для заделки шляпок саморезов.
После того, как все элементы будущей садовой скамейки будут напилены и обструганы, можно приступать к сборке своими руками. А ниже её чертежи в изометрии с размерами.
ПО РАЗМЕРАМ:Модель этой скамейки я адаптировал под размеры которые часто встречаются у пиломатериалов на наших лесопилках, но, всегда присутствует это противное но. Опирайтесь при подготовке деталей на основные (габаритные) размеры, т.к. не струганный материал может иметь разброс до 5-8 мм. Соответственно придется вносить коррективы и в размеры вашей конструкции.

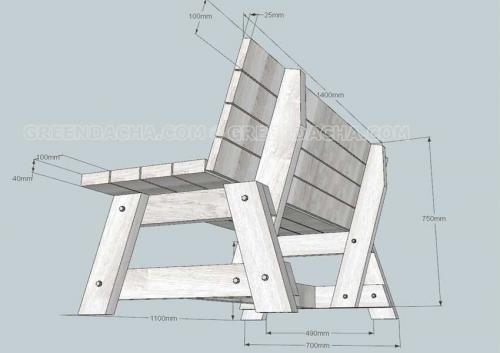

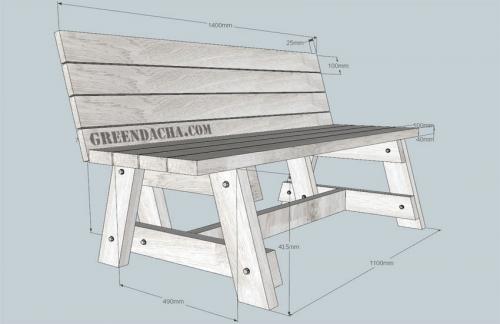

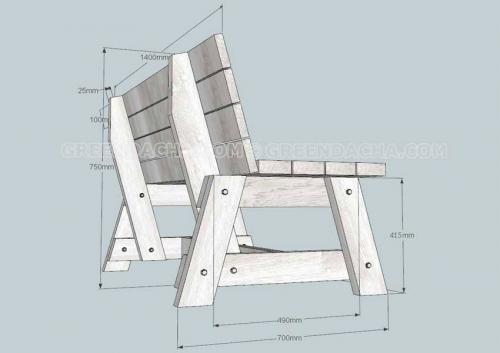

Чертеж садовой скамейки из дерева шириной 1400 мм.
Сборка садовой скамейки
- Собираем боковины скамейки.Сверлим отверстия под резьбовые соединения. Можно сделать выборку в древесине специальным сверлом если хотите утопить шляпки и гайки. Чтобы проще было работать, можно сначала зафиксировать всю конструкцию боковины скамьи струбцинами или тонкими гвоздями (саморезами).
- Закрепляем конструкцию боковины винтами с гайками (под шляпку болта и гайку следует поставить шайбу). Сразу сильно не затягивайте, возможно для лучшей устойчивости придется еще подвигать всю конструкцию.
- Проделываем ту же операцию со второй боковиной.
- Соедините две боковины скамейки с помощью распорно-силового элемента (внизу).Фиксируйте его большими саморезами с головкой под ключ.
- Закрепите элементы сидения и спинки саморезами при помощи шуруповерта. Зазор по чертежу между досками 5 мм (используйте, например, гвозди или саморезы соответствующей толщины как прокладку).
- Затяните все резьбовые соединения.
- Замажьте шпатлевкой по дереву все утопленные шляпки саморезов крепящих сиденье и спинку скамейки.
- Обработайте абразивной шкуркой все деревянные поверхности, чтобы не посадить заноз и загладить шпатлевку. Все внешние углы можно закруглить.
- Нанесите защитную пропитку или краску на все поверхности в два слоя с промежуточной сушкой.
- Вуаля! После высыхания садовая скамейка, сделанная своими руками готова к установке.
Чертежи скамеек из профильной трубы. Скамейки, оградки, лавочки из профильной трубы своими руками. Чертежи, фото, как сделать.
Профильная труба ― востребованный стройматериал из углеродистой стали с полой структурой и сечением в форме овала, многоугольника, квадрата или прямоугольника. Преимущества металлопроката ― малый вес, простота монтажа, невысокая стоимость.
Изделия из профильной трубы
Для работы с материалом нужны: болгарка, дрель, сварочный аппарат, напильник, трубогиб для трубы, ножовка, молоток, метр, плоскогубцы. Для защиты от влаги и образования ржавчины, профиль обрабатывается антикоррозийными составами. При использовании в конструкциях древесины нужна морилка и лак для защиты материала от грибков, плесени, механических повреждений.

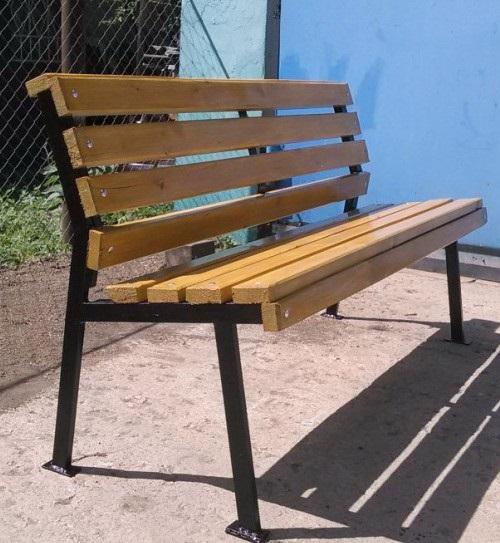

Простая скамейка из профильной трубы своими руками
Вам понадобятся:
- Профиль― длиной 8 метров с сечением 25 на 25 мм.
- Деревянная доска ― на сиденье толщиной 30 мм, для спинки ― 25 мм. Длина рассчитывается по металлическому каркасу.
- Крепёж ― болты с гайками ― 24 шт.
Помогут лучше познакомиться с процессом изготовления конструкций чертежи для скамейки из профильной трубы. Традиционно скамейки изготавливаются из металлического каркаса. Сиденье и спинка делаются из дерева.
Каркас
- Труба длиной 1,55 м на перекладину между опорами.
- Гнутые отрезки 10 см, длиной (d) 78 см на спинку.
- Пара прямых отрезков длиной 35 см на сиденье. Еще 2 штуки длиной 39 см для формирования передних опор и пара штук для усиления последних длиной 20 см.
- Четыре пластины из металла 40 на 40 мм для производства подставки, устанавливающейся на опоры.
- Пара гнутых планок 45 см длиной для крепления между собой опор.
Сиденье и спинка
Доска ― 3 шт. длиной 160 см, шириной 6 см и толщиной 3 см для дна сидения и три с аналогичными параметрами на спинку. Болты и гайки ― 24 шт.
Сборка
Сначала соединяют перекладину, идущую поперек, и пару отрезков длиной по 35 см. Перекладина устанавливается по центру отрезков, строго перпендикулярно последним. Теперь понадобится сварочный аппарат для присоединения к конструкции пары гнутых отрезков длиной по 78 см. Чтобы сварить элементы правильно, делайте это на участке сгиба профиля. Затем к каркасу приваривают передние элементы опор. Соединение располагается на расстоянии девяти сантиметров от основания сиденья. Для усиления конструкции передние опоры соединяют отдельной трубой, выполняющей роль перекладины. Затем между опорами приваривают гнутые дуги и закрепляют их на ножках. Места сварки шлифуют. Металлические детали грунтуют и покрывают ЛКМ. Дерево обрабатывают морилкой и лаком. Доски крепят к металлическому каркасу на болты.

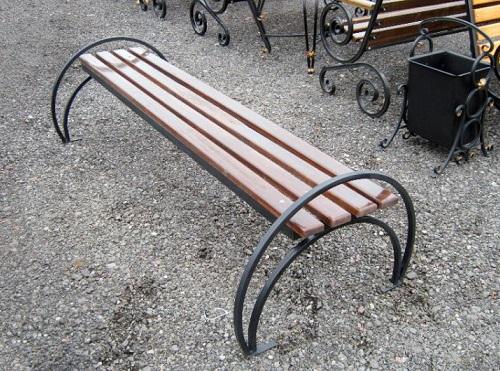

Лавочка своими руками
Для изготовления самой простой конструкции понадобятся:
- Профильная труба для каркаса ― лучше выбрать прямоугольное или квадратное сечение, 30 на 30,мм, длиной одиннадцать метров. Понадобится пара отрезков по 2,3 м, шесть по 0,6 м, шесть по 0,45 м.
- Деревянная доска толщиной 35 см (на сидение). Понадобится восемь прямоугольной формы брусков шириной 6 см.
- Метизы ― болты и гайки 24 шт.
Конструкция изготавливается по такой же технологии, что и скамья.
Оградки на могилу из профильной трубы
Размеры конструкции определяются параметрами участка. Традиционно он имеет площадь 2 х3 м. Основание можно сделать из трубы квадратного сечения (размер 2,5х2,5; 3х3; 4х4 см), секции каркаса изготовить из металлопроката (2х2; 2,5х2,5 см). Понадобится также труба на калитку и декоративные элементы.
Для изготовления столбов нарезают отрезки длиной 1 м. На верхние торцы приваривают пластины 10х10 см. Опоры вкапывают в грунт на глубину 40 см и заливают бетоном. Для верхнего и нижнего пояса секций нужны два отрезка трубы длиной 1 м. Для изготовления каркасных стоек используйте профиль 40-50 см. С помощью сварки детали соединяются между собой. Получившуюся конструкцию крепят к опорным столбам. Для монтажа калитки на оградку приваривают петли. Затем вешают дверцу. Готовое изделие покрывают антикоррозийной пропиткой и красят эмалью.
Беседка из профильной трубы
Для изготовления конструкции понадобится чертеж и список материалов. Каркас может быть квадратным, прямоугольным, восьмигранным, шестиугольным, круглым. Традиционно его собирают отдельными секциями с помощью сварочного аппарата. При установке конструкции вертикальные опоры заглубляются в грунт и бетонируются. Затем к стоякам крепится остальные части сооружения. Настилают деревянный пол или покрывают поверхность тротуарной плиткой. Секции каркаса соединяют между собой с помощью сварки или на болты, если требуется изготовление сборно-разборной конструкции. Сверху крепится лёгкая кровля.
