Фундамент своими руками и подвал. Строительство фундамента под дом с подвалом

30.01.2020 в 01:13
Содержание
  1. Фундамент своими руками и подвал. Строительство фундамента под дом с подвалом
  2. Столбчатый фундамент с подвалом. Виды фундаментов, подходящих для строительства дома с подвалом
  3. Фундамент под кирпичный дом с подвалом. Расчет фундамента и толщины стенки
  4. Подвал под частью дома. Почему необходим подвал под жилым домом
  5. Как сделать подвал в ленточном фундаменте. План процесса
  6. Фундамент для деревянного дома с подвалом. Строительство фундамента для дома с подвалом
  7. Фундамент для двухэтажного дома с подвалом. Определение вида фундамента
  8. Видео фундамент с подвалом. Строительство. Заливка бетона. Часть 2

Фундамент своими руками и подвал. Строительство фундамента под дом с подвалом

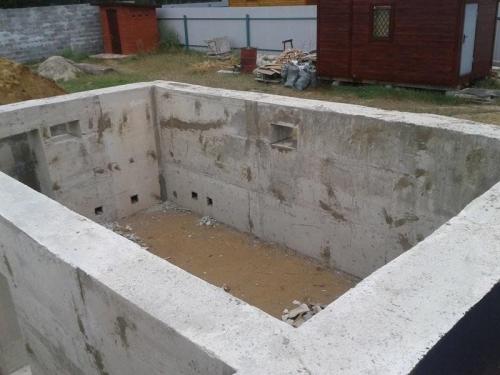

Фундамент с подвалом

Фундамент своими руками и подвал. Строительство фундамента под дом с подвалом

Фундамент с подвалом

Частный дом с подвалом нельзя назвать редкостью. Подвальное помещение делает строение многофункциональным, ведь в нем можно хранить продукты, разные вещи и материалы, а также редко используемые инструменты. Кроме того подвал позволяет получить больше полезного пространства. Особенно это актуально в том случае, когда нельзя расширить площадь или возвести дополнительный этаж.

Виды подвальных помещений и их особенности

Перед строительством фундамента необходимо определить, для какой цели будет построен подвал. В зависимости от этого выбрать определенный вид подвального помещения:

Фундамент своими руками и подвал. Строительство фундамента под дом с подвалом

Разновидности подвальных помещений

  • Погреб. В таком подвале хранят фрукты, овощи и другие продукты питания. Для поддержания их свежести отопительная система в подвальном помещении не требуется.
  • Помещение для хранения инвентаря, инструментов и коммуникационных устройств. В таком подвале можно организовать бойлерную, прачечную или разместить холодильники.
  • Дополнительная жилая площадь. Такой подвал может быть обустроен для размещения бильярдной комнаты, бассейна или комнаты для отдыха. В этом случае в подвальном помещении следует продумать организацию систем отопления и вентиляции.
  • Мастерская. При правильном обустройстве подвал вполне может стать местом для творческих работ или ремонта техники. Кроме того здесь можно расположить строительные инструменты и материалы.
  • Гараж. Обустроив специальный въезд, подвальное помещение можно использовать в качестве места для стоянки любого вида транспорта. Дополнительно следует предусмотреть место для хранения инструментов, которые могут потребоваться в случае выполнения ремонтных работ. Читайте также нашу более раннюю статью, если Вы планируете сделать фундамент под гараж, стоящий отдельно или рядом с домом.

Столбчатый фундамент с подвалом. Виды фундаментов, подходящих для строительства дома с подвалом

Подвальное помещение строится параллельно с фундаментом дома, поэтому следует подробно ознакомиться с типами фундаментов, которые подходят для обустройства подвала.

Столбчатый фундамент

Этот тип основания отличается довольно короткими сроками возведения с высокой стоимостью монтажных работ. Объясняется это необходимостью использования специальной техники для установки столбов и выполнения специальных расчетов для определения количества опор и их расположения.

Конструктивные особенности столбчатого основания делают затруднительным обустройство подвального помещения, поэтому дом с подвалом на таком основании возводится очень редко.

Плитное основание

Фундамент в виде монолитной железобетонной плиты требует больших материальных и трудовых затрат. Строительство такого основания заключается в заливке плиты, которая будет одновременно служить полом в подвальном помещении. В этом случае вход в здание сделать не так просто, необходимо устанавливать достаточно сложную лестничную конструкцию. Плитный фундамент для дома с подвалом можно назвать идеальным вариантом в том случае, если строительство ведется на проблемных неустойчивых грунтах.

Основание в виде монолитной бетонной ленты

Фундамент ленточного типа является самым популярным и надежным вариантом, так как позволяет равномерно распределить нагрузку от основного строения. При обустройстве подвального помещения можно использовать вертикальные части бетонной ленты в качестве стен. Поэтому высота подвала становится определяющим значением при вычислении глубины заложения фундамента ленточного типа.

Основание из бетонных блоков

Блочный фундамент можно назвать разновидностью ленточных оснований, так как возводится посредством установки армированных блоков. Блочные элементы также становятся стенами подвального помещения. Скрепление блоков выполняется с помощью бетонного раствора. Сложностью возведения такого основания можно назвать необходимость использования специальной техники для укладки блоков, так как они имеют достаточно большой вес. Читайте также подробную статью о строительстве фундамента из блоков ФБС и про то, как правильно выбрать фундаментные бетонные блоки .

Фундамент под кирпичный дом с подвалом. Расчет фундамента и толщины стенки

Фундаменты и стены подвала испытывают не только вертикальные нагрузки от дома и собственного веса, но и боковое давление грунта. Поэтому работу конструкции нельзя рассматривать так же, как в обычных бесподвальных домах.

Фундамент своими руками и подвал. Строительство фундамента под дом с подвалом 02Все расчеты нужно провести заранее Источник vashdomnn52.ru

В результате бокового воздействия при недостаточной толщине стенки и ширине фундамента возможны деформации, сдвиг и наклон подошвы, проседание грунта под опорной частью. Это приведет к потере устойчивости конструкцией, ее разрушению.

Расчет фундамента дома с подвалом подробно расписан в "Пособии по проектированию зданий и сооружений", в котором на примерах дан алгоритм определения оптимальных размеров, схемы армирования конструкций цокольного этажа. Если не проводились геологические исследования, расчетное сопротивление грунта принимают с большим запасом. Соответственно, элементы будут иметь не только значительный резерв по прочности, но и перерасход по материалам. Рациональное решение - когда опорная часть шире стенки фундамента.

Онлайн калькулятор фундамента

Чтобы узнать примерную стоимость фундамента для дома с цокольным этажом, воспользуйтесь следующим калькулятором :

Строительные работы

В частном строительстве наибольшее распространение получили ленточные и плитные фундаменты с подвалом. Стены возводят из монолитного бетона или сборных элементов - кирпича, блоков.

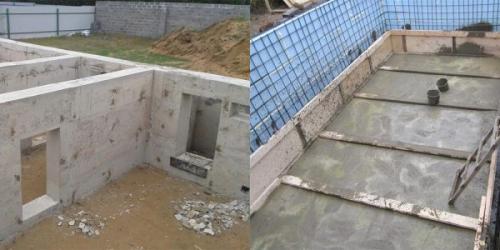

Проект армирования фундамента с подвалом Источник builderclub.com

Строительные работы включают:

  1. Устройство армированной монолитной плиты или ленты.
  2. Возведение стен.
  3. Монтаж перекрытия из деревянных балок или железобетонных панелей.

Плиту армируют одним или двумя рядами сеток, ленту - каркасами по расчету. Применяют бетон марки не ниже М200. Монолитные стенки усиливают вертикальными стальными стержнями, в блочных или кирпичных через каждые 300-400 мм по высоте прокладывают горизонтально проволоку или арматуру. В углах и стыках устанавливают Г- и П-образные металлические элементы для восприятия разнонаправленных напряжений.

Фундамент своими руками и подвал. Строительство фундамента под дом с подвалом 03Монтаж перекрытия Источник 3.com.ua

Железобетонные плиты опирают на 2 противоположные стены на глубину 70-120 мм. Деревянные балки перекрытия монтируют в "гнезда" или встык с помощью накладных элементов. От гниения древесину обрабатывают антисептиками.

Для устройства небольших погребов подходят свайные и ленточные фундаменты. В этом случае подземное помещение располагают под домом на некотором расстоянии от опор, чтобы ослабление толщи грунта и нагрузка от стенок не привели к перекосу или заваливанию оснований.

Гидроизоляция

Защита от попадания влаги - важнейшая часть работ при строительстве цокольного этажа. Стыки стен и плиты герметизируют расширяющимися лентами и специальными растворами.

Фундамент своими руками и подвал. Строительство фундамента под дом с подвалом 04Гидроизоляция Источник custom-concrete.biz
Это может быть интересно! В статье по следующей ссылке читайте про расчет количества цемента на куб бетона для фундамента .

Снаружи и изнутри фундамент для дома с подвалом обрабатывают:

  • окрасочными составами;
  • напыляемыми веществами;
  • рулонными материалами;
  • проникающей гидроизоляцией.

Работы проводят с соблюдением технологии. Обмазку осуществляют в несколько слоев. Проникающую гидроизоляцию наносят неоднократно, следя, чтобы не было пропусков и зазоров. Обклейку - в 2 слоя с нахлестом и проклейкой швов. Обрабатывают конструкции по всей высоте.

От качества выполненной изоляции зависит возможность полноценной эксплуатации цокольного этажа, долговечность здания в целом.

Утепление фундамента дома с подвалом

Цокольный этаж нуждается в обязательном утеплении. Промерзание стен неблагоприятно сказывается на микроклимате не только подвала, но и всего дома. Отсутствие теплоизоляции приводит к разрушению поверхности бетона над уровнем земли, деформациям фундамента из-за пучения в прилегающих слоях грунта. К тому же неизбежны теплопотери.

Фундамент своими руками и подвал. Строительство фундамента под дом с подвалом 05Утепление подвала Источник zen.yandex.ru

Теплоизоляцию можно выполнить снаружи и внутри помещения. Для наружного утепления применяют неподверженные действию влаги материалы:

  • экструдированный пенополистерол в плитах;
  • пенопласт;
  • термопанели;
  • К наружному утеплению фундамента относится устройство отмостки. Она препятствует затеканию воды в пристеночное пространство, проникновению холода сквозь слой грунта.

    Изнутри цокольный этаж утепляют, если нет возможности провести эту операцию снаружи. Тепло сохранится в помещении, но стены не будут защищены от холода. Проникшая в поры и капилляры вода при понижении температуры замерзает, вызывая постепенное разрушение материала.

Подвал под частью дома. Почему необходим подвал под жилым домом

Идея строительства подвала под домом возникает, как правило, в тех случаях, когда исчезают или устраняются причины, которые мешали обустройству подвального помещения в процессе постройки дома, или без подвала уже просто обойтись невозможно.

Чаще всего хозяева соглашаются строить подвальное помещение под домом:

  • Из местных водоносных горизонтов, близких к поверхности грунта, ушла вода. Уровень грунтовых вод позволяет сделать подвал или погреб без оглядки на возможность подтопления помещения;
  • Хранить урожай просто негде, существующий погреб мал, и расстраивать или увеличивать его нет возможности, поэтому нужно сделать подвальное помещение под частью дома;
  • Силы пучения и уровень промерзания грунта достаточно высоки, сделанный подвал позволит частично утеплить фундамент и снизить угрозу разрушения конструкции основания дома.

Важно! В любом случае строительство подвального помещения будет затруднено необходимостью сделать собственными руками огромный объем земляных работ.

Оптимальным вариантом было бы сделать подвал под частью дома, например, со стороны хозяйственных или вспомогательных помещений дома. Рытье котлована из жилой комнаты потребует переносить большое количество извлеченного грунта и грязи, сделать это без последствий для обстановки внутри дома достаточно сложно.

Второй, не менее интересный способ построить подвал – сделать его с отдельным входом с улицы. В таком случае жильцы дома будут полностью избавлены от проблем, связанных с рытьем котлована.

Где и как сделать подвал

Для обычных ленточных конструкций фундамента строительство подвала не представляет особой проблемы, кроме того, что большинство строительных и отделочных операций придется сделать в крайне неудобных стесненных условиях. В этом случае главное-сделать котлован под подвальное помещение с габаритами стен, которые минимум на метр-полтора не доходят до ленточного основания фундамента.

Значительно сложнее ситуация с малозаглубленными или плитными конструкциями фундамента. В первом случае сделать подвальное помещение мелким нет смысла, а углубляться в грунт ниже уровня опорной поверхности фундаментной ленты опасно, это может привести к сваливанию бетонного основания дома в котлован подвала.

Для плитных конструкций фундамента проблем,как правильно сделать котлован, практически не возникает, если после обустройства подвального помещения удельное давление на грунт не превысит его несущей способности. Строительство любого здания выполняется с определенным запасом величины давления на грунт, но двукратное уменьшение опорной поверхности плиты после строительства подвала может привести к разлому плитного массива.

Поэтому, прежде чем решать, где и как сделать подвал под домом своими руками, стоит посоветоваться с опытными специалистами в области строительства фундаментов.

Как сделать подвал в ленточном фундаменте. План процесса

Чтобы сделать ленточный фундамент с подвалом, вам потребуется:

  • Произвести расчеты, благодаря которым вы сможете грамотно рассчитать количество требуемого строительного материала и заранее их заказать. Еще нужно рассчитать количество бетона.
  • Далее вам нужно будет выполнить разметку. Для этого используйте деревянные или металлические колышки, на которые нужно будет натянуть веревку.
  • Фундамент своими руками и подвал. Строительство фундамента под дом с подвалом 06 Итак, разметка готова, и теперь можно начинать выкапывать котлован. Для этого можно нанять экскаватор, чтобы работа была выполнена быстрее, но при ручном выкапывании плотность грунта не будет нарушена, что благотворно скажется на качестве фундамента. Обязательно следите за тем, чтобы стенки котлована были ровными и ничего не осыпалось.
  • Засыпьте на дно траншеи слой щебня и песка, который будет в роли подушки. Слой в утрамбованном виде должен быть не менее 30-ти см.
  • Для изготовления опалубки используйте хорошие доски с толщиной в 2,5 см. А для того, чтобы в конце их было проще убрать, заделайте внутреннюю сторону щита клеенкой.
  • Обязательно следует сделать армирование ленты фундамента, и для этого используйте металлические прутья с диаметром от 1.2 до 1.6 см. Очень важно, чтобы каркас из металла не выход за границы стенок фундамента . Идеально, если арматура будет расположена на расстоянии 30 мм от стенок.
  • Когда вы вышеописанные шаги выполнены, еще раз убедитесь в прочности опалубки. Самое большое давление будет именно на углах фундамента, поэтому такие места следует дополнительно укрепить.
  • Можно начинать заливать  бетоном ленточный фундамент с подвалом. Эта работа должна быть выполнена в один заход, и по этой причине в большинстве случаев следует заказывать бетон в «миксере». Когда заливка будет завершена, обязательно используйте вибратор. Благодаря этому вы сможете выгнать воздух, и все пустоты заполнятся.
  • И да,  важным этапом работы является гидроизоляция подвала ленточного фундамента . Для этой работы вы можете использовать рубероид или битумный раствор. Еще вы можете использовать современные технологии, с помощью которых  материал для гидроизоляции будет нанесен под давлением.

Фундамент для деревянного дома с подвалом. Строительство фундамента для дома с подвалом

Конструкция цокольного этажа фактически является фундаментом для всего дома. Нагрузка передается через стены на грунтовое основание. Перед началом строительства проводят инженерные изыскания — определяют тип почвы, ее несущую способность, глубину залегания подземных вод.

Последняя характеристика — основополагающая для принятия решения о возведении подвала. При высоком УГВ его строительство — рискованное мероприятие. Как бы качественно и правильно ни была бы выполнена гидроизоляция, существует большая вероятность протечек через некоторое время от начала эксплуатации. Рекомендуется отметку пола цокольного этажа поднять над уровнем грунтовых вод не менее, чем на 0,5 м.

Фундамент для деревянного дома с подвалом. Строительство фундамента для дома с подвалом

Ленточный фундамент с подвалом

Строительство фундамента для дома с подвалом включает этапы:

  1. Подготовительные работы — очистку, выравнивание площадки, срезание и перенос плодородного слоя почвы в отвал на компостирование, перемещение коммуникаций, закупку и складирование материалов.
  2. Разметку плана дома на местности, разбивку осей, установку обносок.
  3. Земляные работы — выкапывание котлована, транспортировку земли, обратную отсыпку.
  4. Строительные работы — устройство основания под подвал, возведение стенок, монтаж перекрытия.
  5. Устройство дренажа.
  6. Гидроизоляцию.
  7. Строительство подвала под домом приравнивается по трудоемкости и стоимости к возведению фундамента с надземным этажом. Он может располагаться под всем сооружением или его частью.

    Земляные работы и водоотведение

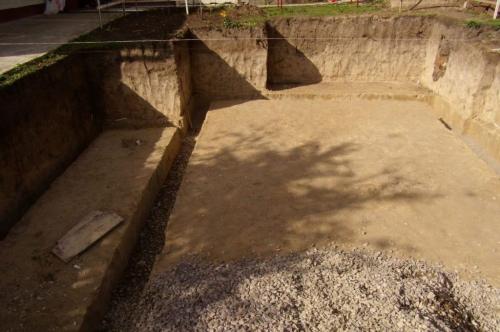

    После разметки фундамента приступают к рытью котлована. Чаще всего это делают механизированным способом — экскаватором, фронтальным погрузчиком. Вручную копать и вывозить большой объем земли очень трудоемко.

    Земляные работы и последующее устройство фундамента нужно проводить, по возможности, без временного разрыва, чтобы избежать поступления поверхностных вод в яму. Дождь или таянье снега приводят к размоканию грунтов, размыву стенок котлована, заливанию уже установленного арматурного каркаса. По периметру формируют неразрывный бортик из земли высотой 30-50 см, чтобы дождевая вода не стекала с окружающего участка.

    Фундамент для деревянного дома с подвалом. Строительство фундамента для дома с подвалом

Фундамент для двухэтажного дома с подвалом. Определение вида фундамента

Фундаменты частных домов с подвалом устраиваются только заглубленного типа. Для того чтобы решить, какой его вид подойдет больше, нужно провести определенные расчеты в соответствии с уровнем грунтовых вод и почвенными характеристиками.

Ленточный

Такой фундамент рассчитывается в зависимости от нагрузки дома, может быть выполнен из различных материалов и в сборной конструкции. Его недостаток в том, что нагрузка от строения не может быть равномерным образом быть распределена по всей ленте фундамента, поэтому на проблемных грунтах лучше воздержаться от его строительства.

Ленточное основание представляет собой бетонную ленту по периметру основания шириной приблизительно 50 см и высотой 1,5 – 2 метра. Если внизу дома планируется подвал, то лучше всего создать фундамент немного выше двух метров, чтобы свободно перемещаться по подвалу в полный рост.

Преимуществами данного основания являются:

  • Приемлемая стоимость заливки и работ.
  • Простота технологии, при которой не обязательно привлечение специалистов и множества рабочих. Можно выполнить такой фундамент под дом с подвалом и своими руками за несколько подходов в соответствии с технологией.
  • Надежность готового сооружения. Ленточное основание сможет выдержать на себе значительные нагрузки.
  • Боковая плоскость будет удобна для того, чтобы провести на ней гидроизоляционные и утеплительные работы.
  • Не обязательно привлекать тяжелую технику, траншея может быть выкопана с помощью лопаты.

Совет! Выкапывание траншеи лучше производить лопатой-американкой. За счет ее изогнутой формы копать легче и быстрее.

Есть возможность с помощью ленточного основания решить такую проблему, как подвести фундамент под старый деревянный дом, у которого основа пришла в негодность.

Обязательно при заливке фундамента нужно соблюдать технологию, чтобы в дальнейшем не возникло неприятных сюрпризов.

Плитное основание армированного типа

Этот фундамент станет альтернативой ленточному на проблемной почве, так как выполняется в виде единой платформы или из плит. Конечно, его выполнение стоит больших денег, чем первого, но и надежность выше. На глинистых и пучинистых грунтах такое основание просто незаменимо, так как способно распределить нагрузку по всей плите.

Фундамент из блоков

Это, своего рода, альтернативный вариант. Для его монтажа используются стандартные бетонные блоки. Но это основание имеет массу нюансов:

  • Так как на плоскости основания будут присутствовать швы, то гидроизоляцию соорудить будет очень сложно.
  • Во время движений почвы возможен сдвиг плит относительно друг друга, что влечет за собой постепенное разрушение сооружения. Для предотвращения этого отрицательного момента, в местах соединения лучше всего крепить специальные перемычки или армированные сетки.
  • Во время соединения блоков должно использоваться как можно меньше цементного раствора, чтобы не получался слишком толстый шов. В противном случае, бетон со временем разрушится, и влага сможет попасть внутрь фундамента, а далее уже в подвал.
  • Сделать фундамент для дома такого типа поможет только тяжелая подъемная техника.

Конечно, использование блоков возможно, но проще будет выполнить работы по монтажу ленточного фундамента.

Видео фундамент с подвалом. Строительство. Заливка бетона. Часть 2
