Инструкция мягкая кровля. Описание рабочего процесса

Инструкция мягкая кровля. Описание рабочего процесса

Инструкция по монтажу мягкой кровли будет состоять из таких этапов:

1. Подготовка материалов и инструмента;
2. Крепление настила;
3. Монтаж подкладочного ковра;
4. Установка металлических элементов на фронтоны и карнизные свесы;
5. Укладка ендовного ковра;
6. Крепление карнизной черепицы;
7. Укладка рядовых элементов;
8. Монтаж на примыкании к ендове;
9. Защита примыканий дымоходов;
10. Крепление коньковых элементов.

Сооружение стропильной системы лучше доверить профессионалам, это тот вид работ, который без опыта лучше не выполнять . На крыше должна быть закреплена обрешетка. Оптимальный вариант конструкции показан на схеме ниже. Мы разберем ту часть работ, которая относится к монтажу кровельного покрытия.

Так выглядит конструкция в готовом виде в домах с мансардным этажом

Минимальный уклон кровли для таких покрытий составляет 12 градусов. Лучше, если этот показатель будет больше.

Еще один аспект, который нужно знать – при какой температуре укладывать мягкую кровлю. Минимальный порог составляет +5 градусов, но лучше работать при +15-20. При температурах до +10 элементы кровли нужно прогревать строительным феном для их лучшего приклеивания.

Шаг 1 – подготовка материалов и инструмента

У каждого производителя есть свои коллекции битумной черепицы. Вам надо выбрать то, что больше подходит к дому

Любая работа начинается со сбора всего необходимого. Перечень указан в таблице ниже.

Мягкая кровля монтаж температура.

Создание стильного и солидного здания или придание благородного образа дому – со всеми этими функциями отлично справляется мягкая кровля.

Помимо эстетической привлекательности материал отличается долговечностью, надежностью и износоустойчивостью .

Однако чтобы полностью ощутить все преимущества мягкой кровли ее необходимо грамотно установить.

Далее в статье рассмотрим более подробно устройство мягкой кровли и монтаж гибкой черепицы.

О технических характеристиках мягкой кровли можно.

Для подготовительных и монтажных работ с мягкой кровлей понадобятся следующие инструменты :

• нож;
• мел;
• молоток;
• рулетка;
• ножовка;
• карандаш;
• меловая веревка;
• рабочие перчатки для защиты рук;
• мастерок для работы с битумной смесью.

Собрав необходимое оборудование для мягкой кровли, можно переходить к подготовительным работам. Читайте так же о ремонте мягкой кровлии.

Обрешетка под мягкую черепицу

Послужить основной может стройматериал с твердой, ровной и гладкой структурой . К таким относятся влагостойкая фанера, доски обрезного или шпунтованного типов, ОСП-плиты . При этом допустимый уровень влажности до 20%.

При установке следует выставить стыки досок по отношению к опорам так, чтобы перекрывать от двух прогонов и больше. При этом просветы между досками не должны быть шире 10 мм . Минимальная толщина зазора между швами нижней обшивки – 2 мм , а при использовании обрезных досок – 5 мм . Зазоры нужны не только для вентиляции, но и для возможного расширения конструкции под воздействием перепадов температур.

Подготовка обрешетки

ВАЖНО!

При организациииз обрезных досок рекомендуется располагать доски так, чтобы они были направлены вверх округлыми частями .

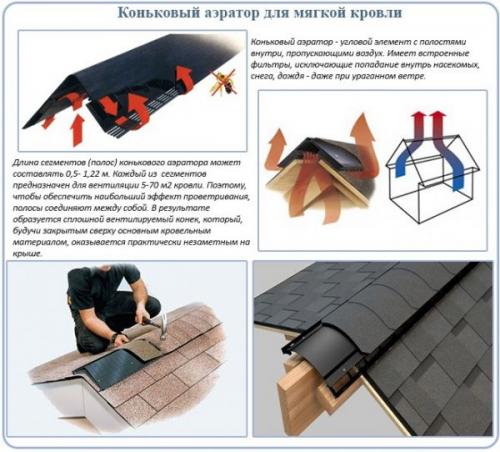

Система вентиляции под мягкую черепицу

Для обеспечения воздухообмена и предотвращения конденсата нужно позаботиться о вентиляционной системе . Она в разы увеличит срок службы конструкции и убережет ее от гниения, образования сосулек и наледи в зимний сезон.

Для организации естественного проветривания чердака рекомендуется делать отверстия для вентиляции равномерно по всей протяженности конька под свесом карниза , а вытяжку – в верхней части кровли.

В систему вентиляции входят выходы, продухи, располагающиеся в свесах карнизов и специальный зазор. Последний представляет собой промежуток между гидроизоляционным слоем и основанием. Зазор должен быть равен 5 см и более.

Выбор и установка изоляционного ковра

Для надежного сцепления с основанием перед укладкой плиткистелется изоляционный ковер –, крепящийся сверху-вниз на торцах, карнизных свесах и ендовах.

В качестве крепежа применяют саморезы для мягкой кровли, а именно кровельные гвозди, располагающиеся с шагом в 200 мм .

При выборе изоляционного ковра следует отталкиваться от угла кровли. При кровельном угле в 18⁰и более можно остановиться на подкладке в местах с большой вероятностью протечек : коньках и ендовах, в местах печных труб или зонах-примыкания к вертикальной стене, которые усиливаются на 250 и 500 мм соответственно.

При этом для первых ширина составляет 400 мм, а для вторых требуется оборудования слоя с двух сторон.

Угол уклона в 12-18⁰требует укладки изоляционного ковра по всей площади . Монтируется он снизу-вверх в параллельном направлении от карнизного свеса. В поперечном направлении нахлест должен быть минимум 100 мм, а в продольном – 150 мм и выше.

ОБРАТИТЕ ВНИМАНИЕ!

Чтобы добиться хорошей герметичности конструкции можно обработать места нахлеста битумной мастикой .

Ендовой ковер

Для защиты кровельной системы от климатических осадков на ендова наносится изоляционный слой, подбирающийся под цвет черепицы и прибивающийся гвоздями.

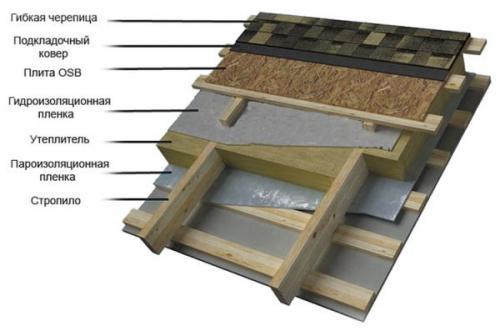

Кровельный пирог

Для защиты дома от атмосферных осадков, ветра, перепадов температур и других воздействий обустраивается кровельный пирог – многослойная конструкция из различных материалов . Для мягкой черепицы он выглядит следующим образом:

1. Пароизоляция . Защищает от образования конденсата и минимизирует проникновение испарений из помещений в доме.
2. Теплоизоляция . Сохраняет тепло, обеспечивает звукоизоляцию, защищает от ветра, низких температур.
3. Гидроизоляция . Герметизирует внутреннюю часть здания, препятствуя попаданию воды и влаги, образовавшихся от дождя или снега.
4. Декоративный слой . Обеспечивает определенный вид кровельному пирогу и служит в качестве дополнительной защиты от ветра.

Устройство мягкой кровли: технология и схема

Защита фронтонов и карнизных свесов

Для защиты краев обрешетки от дождевой влаги и снега используют металлические планки – капельники (карнизные) и фронтонные. Карнизные планки ставятся на подкладку, располагающуюся на свесах, а фронтонные – на подкладочный слой в кровельных торцах.

Обе разновидности крепятся с помощью гвоздей с шагом в 100 мм и зигзагообразным расположениям . В местах стыковки планок делают нахлест в 20 мм и более. О монтажеможно прочитать по ссылке.

По завершении данного этапа можно переходить к основным работам – укладка мягкой кровли.

Конструкция мягкой кровли. Технология устройства кровли из мягкой черепицы

Эластичное покрытие легко нарезается и монтируется, но требует соблюдения некоторых особенностей. Так, для него обязательно нужно обустроить сплошную обрешетку.

Монтаж мягкой черепицы(фото №2)

Пошагово технологию обустройства кровли можно представить так:

• ➠Установка обрешетки
• ➠Укладка подкровельного ковра
• ➠Монтаж фронтонной и карнизной планки
• ➠Монтаж черепичных гонтов
• ➠Завершающие работы (обустройство отверстий в кровле для антенн, дымохода и коммуникаций).

В зависимости от конфигурации, размеров и сложности крыши технология может несколько отличаться. Далее мы рассмотрим усредненный вариант, который подойдет для большинства несложных кровель.

Шаг 1. Установка обрешетки

Гибкий кровельный материал повторяет все изъяны и неровности поверхности, на которую устанавливается. Значит, для устройства кровли под мягкую черепицу нужно смонтировать сплошную обрешетку из ровных, гладких материалов. Подойдут

• плиты OSB-3;
• листовая влагостойкая фанера ФСФ;
• доски (обрезанные или шпунтованные; к примеру, из хвойных пород древесины влажностью около 20%).

!

Обратите внимание! Сплошную обрешетку выкладывают в шахматном порядке, оставляя между панелями компенсационный зазор 3-5 мм для температурного расширения материала.

Сперва на стропила параллельно скату крыши устанавливают обрешетку из обрезных досок. Расстояние между ними подбирают соответствующее размерам листовой обрешетки. Каждая панель должна лежать на трех досках: 2 по краям и одна — посередине.

Сплошная обрешетка под мягкую черепицу (фото №3)

Плиты сплошной обрешетки укладывают со смещением, чтобы придать конструкции больше прочности. Между ними оставляют компенсационный зазор (3-5 мм) для обеспечения свободного расширения материалов при нагревании во время летнего солнцепека.

Шаг 2. Установка капельника (карнизной планки)

Установка карнизной планки (фото №4)

Капельник — это металлическая планка, которая монтируется на карнизный свес для его механического усиления и защиты деревянных элементов кровли от дождевой и талой воды. Благодаря капельнику вода с крыши будет стекать в водосточную систему, установленную под карнизом.

Конструктивно капельник — это уголок с шириной полок от 15 до 25 см и длиной около 3 м. Их крепят внахлест при помощи кровельных гвоздей, которые забивают зигзагообразно. Расстояние между креплениями должно быть 15 см.

Шаг 3. Монтаж подкладочного ковра

Готовую обрешетку застилают подкладочным (подкровельным) ковром из битумно-полимерного материала.

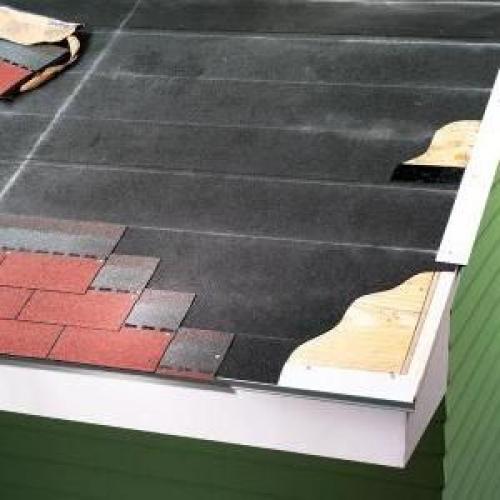

Укладка подкровельного ковра (фото №5)

Для чего он нужен? Выровнять поверхность обрешетки перед укладкой черепичных гонтов, улучшить гидроизоляционные свойства кровельного «пирога» и продлить срок его эксплуатации.

Подкладочный ковер по физическим и эксплуатационным характеристикам должен соответствовать выбранной битумной черепице. Ведь если срок его службы будет меньше, кровлю придется заменять преждевременно.

Как монтировать подкладочный ковер?

!

Обратите внимание! Монтаж подкладочного ковра начинают с ендовы, затем покрывают скаты и всю поверхность кровли. В длину ряды ковра соединяются внахлест на 10 см, в ширину — на 15 см.

Начинают с ендовы. Битумно-полимерный ковер укладывают на нее так, чтобы середина ендовы совпадала с серединой ковра, а с каждой стороны было не менее 50 см покрытия.

На свесы ковер стелят вдоль карнизов, прикрывая полку капельника на половину. После этого покрывают всю поверхность кровли. Делают это снизу вверх, накрывая предыдущий ряд на 10 см. Если нужно совместить два фрагмента ковра в одном ряду, концы нижнего перекрывают верхним на 15 см, предварительно смазав его битумной мастикой.

Если на крыше много декоративных деталей, может быть удобнее расстелить подкладочный ковер горизонтально. Тогда укладку начинают с нижнего левого края ската.

Ковер крепится по всей длине кровельными гвоздями либо саморезами.

Шаг 4. Устройство фронтона и свеса кровли из мягкой черепицы

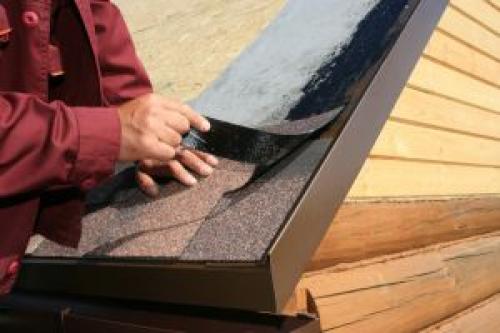

Фронтонная и карнизная планки (фото №6)

Для устройства фронтона и свеса кровли используется фронтонная планка, которая усиливает и защищает от влаги торцевые участки обрешетки. Она монтируется аналогично карнизной: планки соединяют внахлест и закрепляют гвоздями зигзагообразно с шагом в 15 см.
