Приветствую Вас, мои дорогие читатели. Вы попали на страницу строительного блога Александра Александрова в раздел «Рукожопства пост«.
Не прошло и полгода после рукожопства с кормушкой и снова зачесались руки.
Недавно с ужасом обнаружил, что в доме нет ни одной скамейки и решил сделать лавочку из профильной трубы .
Обратите внимание
Первым делом решил узнать среднюю стоимость скамейки, а то может и смысла нет так заморачиваться. Но когда Яндекс Маркет «нарисовал» мне цифру в 5000 р., то понял, что буду делать своими руками.
Лавочку можно сделать либо из дерева, либо из металла. Поразмыслив, принял решение делать из профильной трубы, так как все преимущества «налицо». В отличии от деревянных, скамейка из профильной трубы обладает повышенной прочностью, не боится воздействия влаги и способна выдержать приличные нагрузки.
Лавочка с профильной трубы — чертеж
Друзья, перед тем как ехать закупать необходимый материал — сделал чертеж лавочки со спинкой.
2. Вид сбоку
Немного расшифрую чертежи.
Ширина металло-каркаса 1500мм, высота 900мм, где 500мм — это нижняя часть, а остальные 400мм отводятся на спинку. Ширина скамейки составляет 350мм, так как я использую 3 полока из сосны шириной 100мм, с расстоянием между ними 30мм. Длина досок составляет 1700мм и будет равномерно выступать с каждой стороны на 10мм.
Уклон спинки делал исключительно «на глазок»:)
Необходимый инструмент и материалы
- Профильная труба 20 на 20, толщиной 2мм — 12 погонных метров
- Болгарка или ножовка по металлу
- Сварочный аппарат + электроды ∅3
- Строительный уровень
- Угольник
- Рулетка
- Краска по металлу
- Лак, морилка для дерева + кисти (если есть краскопульт, то вообще)
- Доски для скамейки — можно сделать самому, если есть возможность. Если таковой нет (как у меня), то покупаем полок осиновый — 5шт.
- Струбцины
Лавочка у меня будет простая — без всяких изгибов, ковки и украшений. Поэтому всех вышеперечисленных инструментов вполне достаточно.
Можно приступать к работе
Как изготовить садовую скамейку — Лавочка из профильной трубы — фото и последовательность работ
Все работы буду проводить на своем импровизированном верстаке:)
Изготовление лавочки своими руками начну со сборки спинки. Для это вырезаю болгаркой по два элемента.
Делаю шаблон для сварки спинки. Повторюсь — угол наклона выбирал на глаз. Как видите ничего сложного — просто прирезал два бруска и соединил их саморезом.
По изготовленному шаблону прирезаю сочленения будущей спинки и свариваю.
Вуаля..
При помощи струбцины и угольника начинаю приваривать ножки.
И получаю вот такой результат.
Усиливаю боковые элементы перемычкой и нижнем основанием, который делаю с выступом, чтобы у скамьи был упор.
На ровной поверхности выставляю изготовленные элементы и соединяю их в одно целое. Ровняю их как по горизонтали, так и по вертикали.
После того, как первая перемычка соединила боковушки добавляю остальные и уже начинает просматриваться каркас будущей лавочки.
Усиливаю каркас еще двумя перемычками и отрезаю верхние уши (нарукожопил изначально с размером)
Выставляю доски так, чтобы края выпирали на 100 мм с каждого края.
Затем отрезаю доски и сверлом ∅4 мм сверлю отверстия прямо в доске и металле. Затем зенкую их сверлом ∅8 мм под лавочные болты.
Важно
После того, как все элементы подогнаны — я на каждой из досок ставлю нумерацию карандашиком и разбираю скамейку.
Далее остов лавочки шкурил наждачной бумагой и покрасил его алкидной краской. Доски изначально хотел пройти морилкой, но потом передумал и вскрыл лаком, чтобы сохранить естественную текстуру дерева.
Провожу финальную сборку и вот результат — лавочка из профильной трубы своими руками готова !
Спасибо за просмотр, удачи вам в ваших начинаниях!
Лавочка из профильной трубы своими руками с размерами. Преимущества профильной трубы для садовой мебели
Металлический профиль — дешевый, общедоступный и удобный в работе материал, из него можно изготовить разнообразные элементы садового интерьера. Низкая стоимость — первое преимущество, благодаря которому выбирают профиль в качестве основы для изготовления скамеек и столиков.
Универсальность и легкость в обработке — второе достоинство профилированных труб: их можно легко резать, гнуть, варить, даже если исполнитель обладает начальными навыками работы с электроинструментом. Имея под рукой качественное оборудование и точные расчеты необходимого количества материала, можно справиться с работой за считанные часы.
Есть и другие преимущества профильной трубы:
- устойчивость к влаге и перепадам температур;
- стойкость к механическим нагрузкам;
- неприхотливость в уходе.
Металл, из которого изготавливаются профильные трубы — легированная сталь, которая может быть оцинкованной или иметь специальный защитный полимерный слой. Оба покрытия обеспечивают металлу защиту от коррозии и окисления. Но на практике большинство мастеров использует дополнительно специальные составы и грунтовки, защищающие от внешних воздействий.
Стойкость к нагрузкам, высоким и низким температурам обеспечивает готовой садово-парковой мебели из трубного профиля практически пожизненную эксплуатацию. Срок службы изделий может насчитывать десятилетия, при условии правильно подобранной площади сечения и толщины изделий.
Обратите внимание! Чтобы изготовить своими руками лавки, скамейки, столики и другие предметы для сада рекомендуется использовать профиль толщиной не менее 1,5 мм, а в идеале — 2-3 мм. Толстые стенки труб облегчают сварку, а также позволяют изделию дольше противостоять разрушительным процессам.
Скамейка со спинкой своими руками чертежи. Простая садовая скамейка

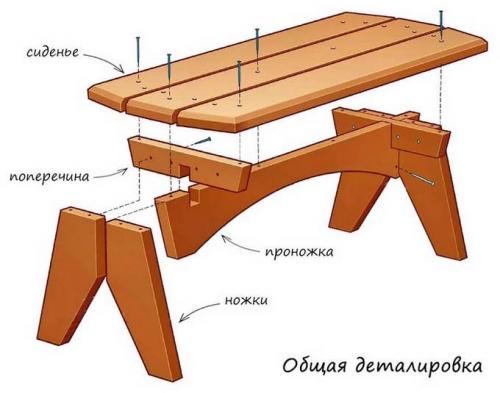

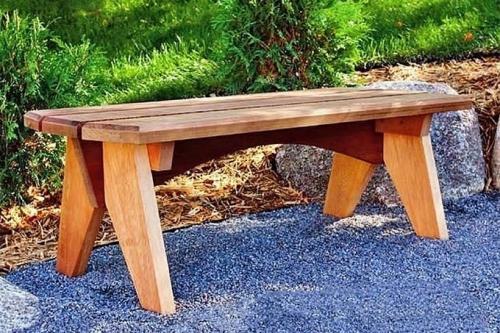

Эта деревянная скамья изначально спроектирована для использования на открытом воздухе, но при желании она будет отлично смотреться и внутри вашего дома. Для ее изготовления не потребуются феноменальные столярные навыки и сложный инструмент. Раскрой и сборка деталей своими руками займут до полудня, еще пару часов уйдет на отделку изделия.
В основе конструкции лежат простые столярные соединения «нахлестка в кромку» и шурупные стяжки. Вам не нужно будет работать с клеем, вырезать сложные шипы и гнезда. При этом все узлы прочные и хорошо держат нагрузки, за счет чего скамейка максимально надежна в эксплуатации. Благодаря небольшому весу ее легко переносить, что в очередной раз доказывает ее незаменимость для сада и дачи.

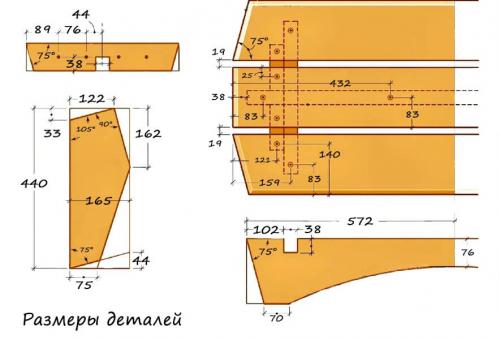

Чертеж деталей скамейки с размерами
Открыть чертеж в большом размере
Габаритные размеры деталей, мм :
- элемент ножки (4 шт.) – 38х165х440;
- проножка (1 шт.) – 38х178х1143;
- поперечина (2 шт.) – 38х76х419;
- планки сиденья (3 шт.) – 38х 165х 1219.
Изготовление ножек

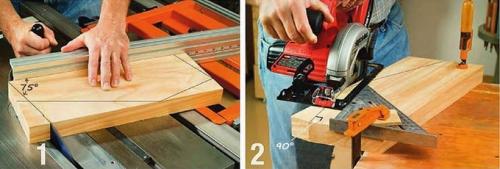

По указанным в схеме размерам выпилите элементы ножек (4 шт.). Точность распилов здесь имеет решающее значение, в противном случае могут возникнуть проблемы со сборкой конструкции или ее устойчивостью. Для оптимизации рабочего процесса элементы боковин можно изготавливать серийно: укладывать доски пачкой и распиливать их за один проход.
Изготовление поперечин и проножки

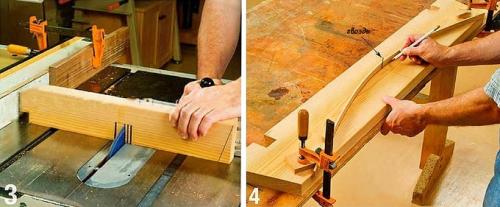

Придерживаясь размеров в чертеже, изготовьте две поперечины. В кромке каждой из них выпилите паз для соединения с проножкой. На пильном столе сделайте серию разрезов, уберите отходную часть и аккуратно зачистите готовый паз (фото 3).
Аналогичным образом подготовьте пазы на проножке. Они должны быть хорошо подогнанными и плотно смыкаться с пазами поперечин. Соединение «нахлестка в кромку» обеспечит прочную поперечную связь элементов и позволит садовой скамейке выдерживать большие нагрузки.
Используя электролобзик, сделайте на проножке криволинейный вырез. Для его точной и симметричной разметки используйте гибкую деревянную рейку, зафиксированную по краям струбцинами, и вбитый по центру гвоздь, как показано на фото 4.

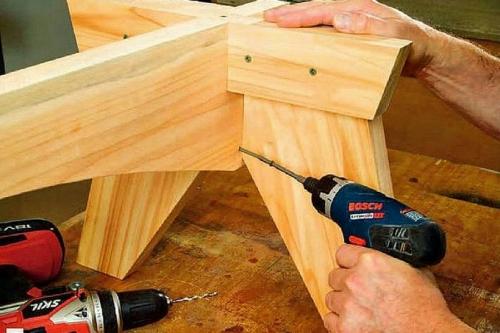

Для стяжки основания используйте шурупы или саморезы. Если вы изготавливаете скамейку из твердых пород древесины, под крепеж лучше сверлить направляющие отверстия.
Изготовление и установка сиденья
Вырежьте планки сиденья по указанным в чертеже размерам и просверлите отверстия для крепежа. Конусной фрезой снимите фаски на кромках деталей. При помощи саморезов закрепите планки на основании, располагая их с промежутками в 19 мм. Сгладьте все открытые острые кромки наждачной бумагой.

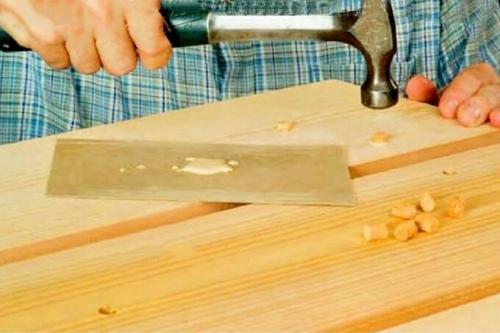

Закройте углубления саморезов деревянными заглушками
Влага, собирающаяся в углублениях крепежа, в значительной мере ускоряет разрушение древесины. Простое и эффективное решение в виде деревянных пробок-заглушек не только продлит эксплуатационный ресурс вашей уличной скамейки, но добавит привлекательности деревянному сиденью.
При помощи пробочного сверла высверлите из оставшихся обрезков 16 деревянных заглушек. Обратите внимание, чтобы цвет и текстура пробок совпадали с планками сиденья. Вклейте заглушки в предварительно расцекованные отверстия, используя клейD3 или D4. Дайте клею полностью высохнуть, после чего срежьте выступающие части пробок и отшлифуйте их вровень с поверхностью. В результате металлические головки крепежа окажутся надежно изолированными от внешних воздействий.
