Принцип устройства мансардной крыши ломаного типа
Итак, что же из себя представляет стропильная система ломаного типа?
С некоторой долей условности ее можно отнести к разновидностям двускатной. Но главное отличие в том, что каждый из скатов не представляет собой единой плоскости от конька до карнизного свеса. По определенной горизонтальной линии она «ломается» на две, причем верхняя часть ската имеет куда меньший угол крутизны по сравнению с нижней.
Характерная особенность ломаной крыши понятна уже из ее названия – каждый из скатов «ломается» на две плоскости, различающихся углом наклона к горизонту
Для чего это делается? Ответ очевиден. Если организовывать жилую мансарду под обычной двускатной крышей , слишком большая площадь приходится на «мертвые зоны» — по краям чердачного помещения вдоль линии карнизов. Безусловно, предпринимаются определенные меры, чтобы полезно использовать и эти участки, но возможности все же весьма ограничены, а сделать полноценный потолок, который не будет создавать «давящего» на голову ощущения, то есть с нормальной, привычной для человека высотой, получается только в центральной области чердака. Казалось бы, можно увеличить крутизну скатов – но это приводит к совершенно не оправданному росту высоты конька – такая крыша труднее в монтаже, требует большего количества материалов, и при всем этом – чрезмерная высота всегда становится причиной роста уязвимости конструкции от ветровой нагрузки, снижения общих прочностных характеристик. Одним словом, хлопот с возведением такой стропильной системы (тем более, если это планируется делать самостоятельно) – не оберешься!
Ломаная крыша с мансардой. Ломаная

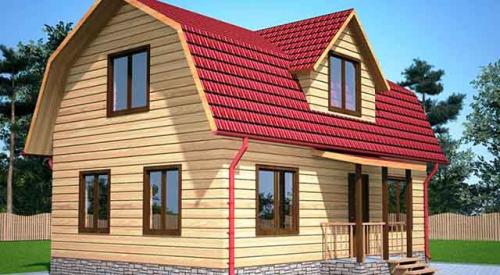

Самый популярный вариант – ломаная крыша с мансардой. Что совсем неудивительно – несмотря на сложность он наиболее удобный и практичный. Габаритные формы и ломаные линии символизируют основательность и профессионализм. Внешний вид этой крыши «по умолчанию» ассоциируется с «мансардой». Это вполне естественно – она целенаправленно проектируется под жилое помещение.
Чтобы добавить пространства на мансардном этаже предпочтение отдают ломаной крыше Источник lbuilding.ru Стропильная система достаточно сложная, но её достоинства стоят затраченных средств и усилий. Характерные пятиугольные фронтоны, с функционалом как у двускатной крыши – та же возможность вставить окна, устроить выход на балкон.
Схема более сложная, но дает больше пространства Источник moiton.ru Просторная мансарда крыши частного дома. Объём задействуется по максимуму – при полноценной высоте, полезная площадь помещения равна или немногим меньше, чем у предыдущего этажа.
Это может быть интересно! В статье по следующей ссылке читайте про виды крыш .
Основы расчета
Цель расчётов - найти компромисс эстетики, надёжности и стоимости.
Эстетическая сторона. Для начала проектируется общий эскиз крыши. Определяются пропорции, сопоставляются с размерами дома.
Разница между ломаной крышей и двускатной существенная Источник homemyhome.ru После чего ведётся конструктивный расчёт, где учитываются факторы:
Собственный вес конструктивных элементов крыши. Нагрузка от него действует на каждый элемент стропильной системы.
Ветровые нагрузки . Являются переменными, действуют на все элементы.
Снеговая нагрузка . Действует неравномерно, передаётся с участков, где мансардная кровля с уклоном меньше 30°, на более крутых участках снег не задерживается. При этом нагрузка может быть неравномерно распределена по левому и правому скатам. Действует на балки и верхние стропила.
Вес людей, элементов интерьера и мебели. Нагружает только перекрытие.
Факторы обрабатываются, суммируются. На основе результатов делаются выводы о размерах конструктивных элементов. Для гарантированной прочности они, округляются в большую сторону. Но технологичной сборке мешают индивидуальная ширина и толщина каждого конструктивного элемента стропильной системы, а их изготовление на заказ – невыгодно. Поэтому элементы объединяются в группы стандартных размеров пиломатериала. А стандартные решения значительно удешевляют проект – ведь на заказ всегда дороже.
Важно расчитать и угол наклона крыши Источник pinterest.com Если проект индивидуальный и нестандартный, лучше заказать точные расчёты. Принимая во внимание количество факторов, их специфику воздействия на стропильную систему напрашивается вывод – точный расчёт, это дело специалистов. Самостоятельно заниматься расчётами смысла нет – велика вероятность ошибки. Для стандартных и типовых решений можно адаптировать готовый действующий проект.
Кроме основных моментов пригодятся и несколько практических рекомендаций:
Шаг стропил соответствует размерам утеплителя.
Ширина стропил соответствует толщине утепления.
Это может быть интересно! В статье по следующей ссылке читайте про ремонт крыши частного дома: все этапы работ – от осмотра до восстановления кровли .
Планировка
Лестница – ключевой момент. Её положение нужно увязать с будущими балками перекрытия. Если позволяет шаг стропил – просто ориентируем её между балками. В противном случае проектируем на мансарду надёжный удобный вход.
На стадии планирования полезно продумать интерьер. На этом этапе принимаются решения о перегородках и дополнительном естественном освещении – мансардных окнах. Конечно, о декорировании думать рано, но инженерная часть должна проясниться – какой функционал будет реализован.
На мансарде можно обустроить кабинет с уголком для занятий музыкой Источник pinterest.co.uk Ведь особенности таких помещений: ломаные-наклонные потолки, их уменьшенная высота, необычные стены и нестандартное освещение.
Поэтому необходима конкретная планировка помещений, а в них, правильно распределение – зонирование пространства:
Для основной жизнедеятельности, отводятся светлые и хорошо проветриваемые помещения.
Некомфортные участки оборудуются под места хранения .
«Необычные условия» отдать в распоряжение детей .
Дизайн интерьера и окончательный уют создаются умелым использованием потенциала отделочных материалов, мебели и аксессуаров.
Сборка
В большинстве случаев строительство мансардной крыши начинается с устройства мауэрлата. Важно строго горизонтальное положение, параллельное, надёжное крепление его брусьев.
Расчет мансарды двускатной крыши. Выбор конструкции кровли

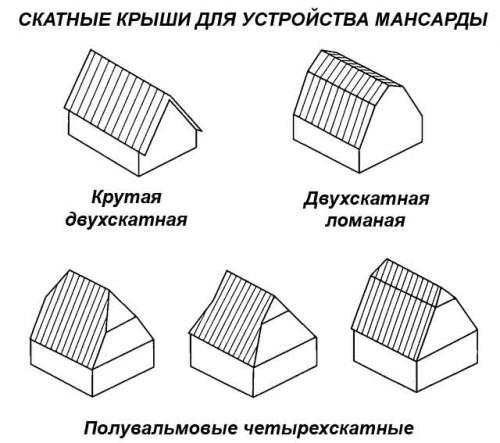

Для устройства мансардного этажа вместо обычного чердака подойдут следующие типы крыш (изображены ниже на схеме):
- обычная двускатная с уклоном 45° и больше (крутая);
- ломаная кровля;
- четырехскатная полувальмовая.

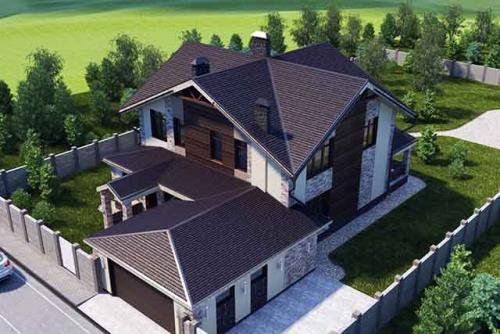

Примечание. Как видно из схемы, различные полувальмовые покрытия – это усложненные двускатные кровли, так что рассматривать их отдельно нет смысла. В плане дизайна интерес представляет многощипцовая конструкция, показанная на фото, но для ее возведения нужен приличный опыт.
Двускатная мансардная крыша наиболее проста в исполнении и экономична в плане расхода материалов. Но за это придется расплачиваться меньшей полезной площадью и наклонными стенами пристроенного этажа, не позволяющими разместить высокую мебель. Это не станет проблемой, если в мансарде планируется обустроить спальню — кровати спокойно встанут около продольных стен. Другой способ решить вопрос – приподнять стропильную систему на необходимую высоту, как показано ниже на чертеже.
Кровля с ломаными формами — наиболее популярный вариант, поскольку позволяет сделать наверху полноценные жилые комнаты. Если не предусматривать на ее склонах выступающие окна, то по технологии монтажа такая крыша ненамного сложнее двускатной, хотя расход стройматериалов увеличится. Чтобы упростить вам выбор, предлагаем рассмотреть и сравнить 3 самых распространенных варианта мансардной надстройки для частного дома стандартных размеров 6 х 6 м:
- Крутая кровля с двумя скатами, наклоненными под углом 45°.
- Ломаная конструкция, где нижние стропила наклонены под углом 60°, а верхние – 30°.
- То же, что вариант 1, только фермы подняты на высоту 60 см, а стропильные ноги стоят под углом 37,5°.

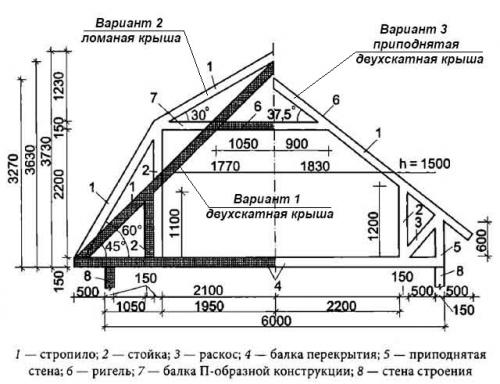

Все три сооружения мы для удобства изобразили на одном чертеже, который можно взять за основу для будущего строительства.
Примечание. В качестве основного стройматериала для изготовления стропил и других элементов каркаса взята доска поперечным сечением 50 х 150 мм.

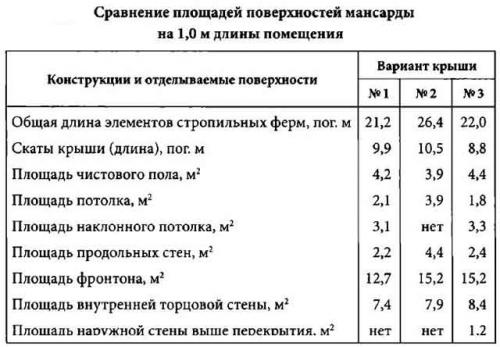

Чтобы выбрать лучший из трех вариантов, предлагаем изучить сравнительную таблицу, где представлены параметры мансардных помещений из расчета на 1 погонный метр длины здания.

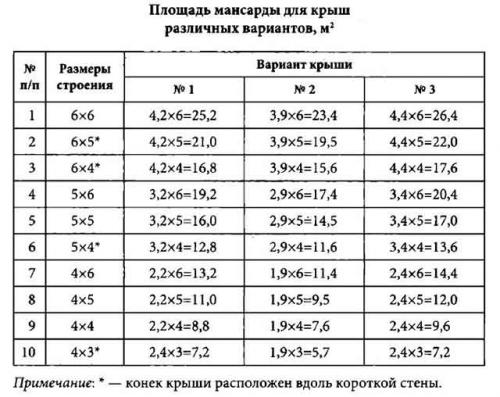

Зная длину кровельных скатов, указанный в табличке, можно приблизительно прикинуть расход стройматериалов для каркаса, покрытия и утепления. Следующая таблица дает возможность оценить общую площадь комнат второго этажа при реализации всех 3 решений в частных домах с различными размерами.
