Пустотные плиты перекрытия пк железобетонные. Многопустотные

Многопустотные плиты отличаются от сплошных как по технологии производства, так и по рабочим параметрам. Основная особенность железобетонных изделий этого типа заключается в наличии внутри их структуры специально созданных пустот, расположенных вдоль. Такое решение позволяет добиться существенного снижения веса, при сохранении сопоставимых показателей прочности.

Пустотные плиты перекрытия пк железобетонные. Многопустотные

Многопустотные плиты могут различаться по диаметру отверстий и их форме

Важно отметить, что благодаря наличию внутри плит некоторого объёма воздуха, они обладают сниженной теплопроводностью и меньше способствуют распространению звука, что востребовано как при строительстве жилых домов, так и при возведении промышленных помещений.

Внутри рассматриваемой категории присутствует условное разделение на две подгруппы изделий, отличающихся по технологии производства.

  • ПК – разновидность пустотелых плит перекрытия, производимых с помощью заливки бетонной смеси в специальную опалубку с установленной внутри металлической обрешёткой. Перед заливкой внутрь армирующей конструкции укладываются специальные трубы из специального материала, которые после застывания смеси вынимаются, в результате чего и получаются пустоты нужного диаметра по всей длине.
  • ПБ – более современная разновидность пустотных плит перекрытия, которая создаётся с помощью высокотехнологичного оборудования конвейерного типа. В результате производственного процесса получается заготовка с заданной толщиной и шириной, а по длине изделия нарезаются уже на последующих этапах. Процесс производства характеризуется высокой точностью и скоростью выполнения, однако в силу некоторых ограничений в конструкции армирующей части, укладывать плиты можно только с упором на две стороны.

Существуют также и облегчённые версии пустотелых плит перекрытия с маркировкой ПНО, 3,1ПБ и 1,6ПБ, которые обладают ещё более сниженным весом, но сопоставимыми с обычными аналогами показателями прочности. Это делает изделия отличным вариантом для использования в одноэтажном строительстве частных домов. К преимуществам таких изделий можно также отнести и сниженную собственную нагрузку на несущие конструкции.

Кроме того, ЖБИ изделия дают большую пожарную безопасность в отличие от деревянных перекрытий из балок .

Плиты перекрытия пк размеры. Плиты перекрытия. Вес, размеры и маркировка.

Многопустотные железобетонные плиты перекрытий (ПК) один из часто используемых вариантов у индивидуальных застройщиков для обустройства межэтажных перекрытий.

Маркировка многопустотных железобетонных плит перекрытия:

Рассмотрим на примере плиты: ПК 63-12-8та

  • ПК — плита перекрытия толщиной 220 мм с круглыми пустотами диаметром 159 мм, для опирания по двум сторонам;
  • Первые две цифры в маркировке — длина плиты в дециметрах. Реальный размер L плиты перекрытия обычно на 20 мм меньше. Таким образом, 63 означает, что реальная длина плиты будет составлять 6280 мм.;
  • Вторые две цифры в маркировке — ширина плиты перекрытия в дециметрах, но реальная ширина обычно на 10 мм меньше. То есть, 12 означает плиту шириной 1190 мм.;
  • Последняя цифра — несущая способность плиты перекрытия в сотнях килограмм на 1 м2. В нашем случае 8 — означает 800 кг/м2.

Буквы в конце маркировки плиты перекрытия обозначают:

  • Дополнительно может быть указан класс арматуры, например: ПК 63-12-8АтVта,  это означает, что нижняя рабочая поверхность железобетонной плиты армирована предварительно-напряженной арматурой класса АтV.
  • т – плита перекрытия изготовлена из тяжелого бетона;
  • а  – плита перекрытия снабжена уплотняющими вкладышами в отверстиях с торцов.

Глубина опирания железобетонных плит должна быть в пределах 90 – 250 мм . Учитывая эти показатели, выбирается стандартный размер плиты перекрытия, подходящий к длине перекрываемого пролёта. Размеры плиты перекрытия и наличие следует предусмотреть на стадии проектирования.

Основные типоразмеры плит перекрытия:

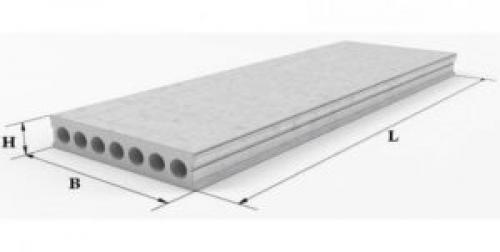

Плиты перекрытия пк размеры. Плиты перекрытия. Вес, размеры и маркировка.

НазваниеLBHОбъем м3Вес кгМарка бет.

Облегченные плиты перекрытия. Плиты перекрытий облегченные ПНО от производителя Москва

Плиты перекрытия облегченные – ЖБ элементы, используемые в различных Строительных сферах. Основным преимуществом плит этой категории является снижение материалоёмкости, снижение нагрузки на несущие конструкции и фундамент зданий и сооружений, а также увеличение высоты потолков и соответственно – объёма помещения за счёт меньшей толщины плит в сравнении со стандартными пустотными плитами категории ПК или ПБ.
Контроль качества облегчённых плит выполняется так же тщательно, как и остальных категорий плит.
Особенность плит перекрытия облегчённых – их более низкий вес за счёт снижения толщины на 6 см (16 см против 22 см у плит ПБ и ПК).
При замене стандартных плит облегчёнными можно добиться экономии в строительстве:
на устройстве менее массивного фундамента – до 10%;
на устройстве межэтажных перекрытий — до 15%.
При доставке облегчённых плит перекрытия на строительную площадку тоже можно дополнительно сэкономить: число плит при погрузке в автотранспорт может быть увеличено.

Сфера использования плит

ЖБИ широко применяются при строительстве зданий и сооружений из газосиликатата и газобетона, таким образом можно повысить энергоэффективность зданий. По всей длине плиты расположен продольные внутренне пустоты, он и повышают теплоизоляционные и шумоизоляционные характеристики ЖБИ.
Продольные каналы могут быть использованы для прокладки в них инженерной инфраструктуры. Прочностные характеристики ЖБИ не меньше, чем у плит стандартной толщины, что достигается более качественным армированием.
Способ производства плит перекрытия облегчённых — формование безопалубочным такой способ позволяет получить ЖБ плиту, устойчивую к деформации (прогибу и провисанию). Поверхность плиты – гладкая, что сокращает время и расходы на выравнивание и отделку.
Плииты можно использовать в зданиях с небольшим числом этажей как межэтажные перекрытия, а также как универсальные элементы в строительстве хозяйственных и технических сооружений.
Нагрузка на плиты при проектировании выбирается по их предполагаемому назначению. Монтаж плит перекрытия облегчённых выполняется так же, как и стандартных плит с толщиной 22 см. В процессе установки можно использовать ГПМ меньшей грузоподъёмности, это сократит сроки строительства.
Производится несколько типоразмеров облегчённых плит, и каждый точно соответствует нормативам по прочности, сохранению геометрии в течение всего срока эксплуатации, по теплоизоляционным характеристикам.

Маркировка

Железобетонные изделия  этой серии выпускаются в различных размерных и конструктивных вариациях, поэтому в производстве встречаются ЖБИ с различной буквенно-цифровой маркировкой.

Цифры обозначают размер (толщину изделия).

Маркировка римскими цифрами показывает тип арматуры (напрягаемая стержневая, ненапрягаемая).

Доставка Плиты перекрытий облегченные ПНО

Доставка Плиты перекрытий облегченные ПНО осуществляется собственным транспортом в г. Москва, области и другим регионам России! Расчет доставки можно заказать в разделе Доставка.

Транспортировать тяжеловесный груз согласно ГОСТ разрешено только в горизонтальном положении в спецтранспорте. При погрузке/разгрузке запрещено перемещать по нескольку штук. Исключение: такелажные работы специальными устройствами, где допускается подъем одновременно нескольких изделий.

При складировании на открытом грунте в основание штабеля кладется прокладка толщиной не менее 10 см, необходим сток для воды.

Плиты перекрытий облегченные ПНО цена в Москве

Плиты перекрытий облегченные ПНО цена за штуку. Цена зависит от их размера, толщины, наличия/отсутствия укрепляющих добавок, армирования. Чтобы не переплачивать за товар, целесообразно заказать напрямую от производителя на заводе ПСК Перспектива. Так вы получите сертифицированные железобетонные изделия с лабораторным заключением и по оптимальной стоимости.

Наша компания может предложить вам оптимальный баланс между качеством и стоимостью.

Наш прайс можно запросить оформить заказ в интересующем Вас разделе сайта.



Выгодно купить Плиты перекрытий облегченные ПНО без посредников на заводе ЖБИ "Перспектива". Сейчас мы наращиваем производственную мощность и ищем новых надежных партнеров.

Завод ООО ПСК "Перспектива" – профессионал в области производства железобетонной продукции!

Плиты перекрытия пустотные 220. Понятие

Пустотелое перекрытие представляет собой железобетонную плиту со стандартной толщиной 22 см, диаметр пустот – 15,9 см. Пустоты – это продольные цилиндрические, круглые (трубчатые) полости, которые проходят поперек изделия внутри.

Главная функция пустот – снизить вес конструкции, благодаря чему удается :

  • монтировать жб плиты без обустройства бетонной стяжки;
  • облегчить процедуру транспортировки и установки изделий;
  • уменьшить расход арматуры, бетона;
  • снизить нагрузку на фундамент и несущие стены.

Из других преимуществ использования круглопустотных перекрытия следует отметить:

  • высокие показатели тепло и звукоизоляции в помещении;
  • возможность осуществлять строительство в сейсмоопасных областях;
  • уменьшение времени и затрат на отделку, так как полости позволяют проводить необходимые инженерные коммуникации.
Размеры пустотных конструкций подчиняются ЕМС – единой модульной системе, используемой в строительной отрасли. Благодаря данной системе удается добиться определенных задач:
  1. Унификация. Единообразие элементов достигается за счет ограничения возможных типоразмеров деталей.
  2. Типизация. Из числа унифицированных изделий выбираются наиболее экономичные. Итог типизации – разработка единого сортамента, основой которого стал модуль М, равный 10 см. Может использоваться укрупненный модуль – 2М, 6М, 12М, 30М и так далее.
  3. Стандартизация. Типизированные детали становятся образцами, по которым изготавливаются элементы для реализации.

Основная цель ЕМС – удешевление и упрощение процесса строительства.
