Соединение полипропиленовых и металлических труб играет большую роль при замене водопровода и системы отопления. В большинстве многоквартирных домов для подводки канализации и водопровода используют в основном металл. Этот материал быстро ржавеет, соответственно снижается проходимость труб, начинаются протечки. У пластика срок годности составляет около 50 лет. Но произвести замену труб не так просто как кажется на первый взгляд. Оптимальным вариантом будет поменять весь стояк, но для этого необходимо согласие всех жильцов. Как показывает практика, такой вариант редко удаётся претворить в жизнь. Зачастую жильцы осуществляют пластиковую врезку в общий водопровод только в своей квартире.

Варианты соединения

Объединить металл с пластиком можно двумя способами: при помощи резьбы или фланцев. Каждый из методов имеет свои особенности. Например, резьбовой вариант оптимально подходит для труб диаметром до 40 мм. Другими словами, для жилых квартир. Стыковка между трубами производится при помощи специального переходника – фитинга. Это приспособление оптимально подходит для комбинированных соединений. С одной стороны оно выполнено в виде гладкой муфты для полипропилена, с другой – резьбовое соединение.

Фланцы подходят лишь для больших трубопроводов свыше 100 миллиметров в диаметре.

Резьбовое

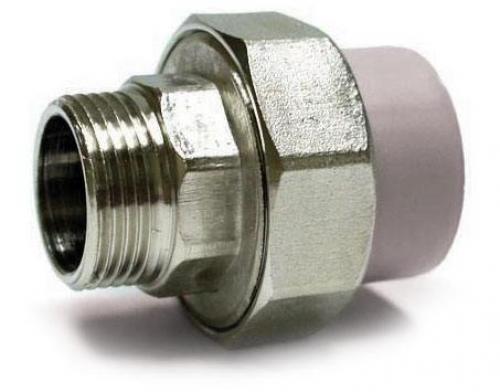

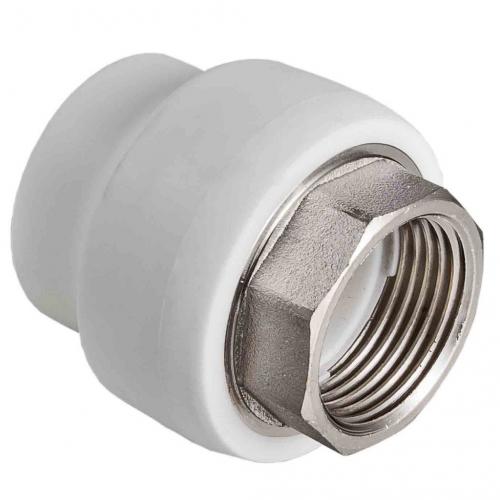

Такой тип соединения сантехники называют «американкой». Со стороны муфты припаивается пластик. Кстати, пластиковыми считаются, металлопластиковые, полиэтиленовые итрубопроводы. Резьбой соответственно присоединяется металлическая часть. Вот как это выглядит на практике:

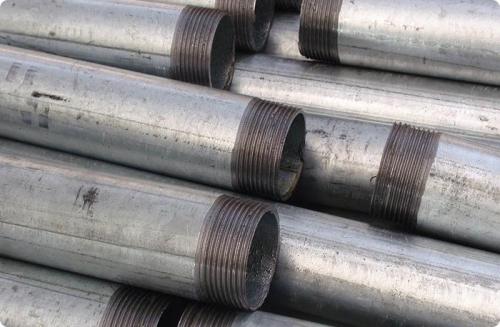

• Монтаж начинается с откручивания муфты на месте предполагаемого стыка. Если муфты нет, то трубу просто обрезают. После чего на стыке необходимо нарезать резьбу. Для этого место захода резьбореза рекомендуется смазать маслом или солидолом.

• Место резьбового соединения необходимо сделать герметичным, чтобы исключить возможные протечки. Это делают при помощи фум-ленты или льна, которые наматывают между резьбой. Для большей надёжности сверху наносится силикон. Количество намотанного материала не должно превышать 1-2 витка. В противном случае будет проблематично навернуть фитинг. Наматывать лён или фум-ленту необходимо по ходу часовой стрелки.
• Затем наворачивают. Делать это лучше всего от руки, без использования газового ключа. Фитинги выполнены из довольно хрупкого материала, и чрезмерное сжатие может повредить переходник. Оптимальным решением будет слегка дотянуть фитинг, если после подачи воды будет обнаружено протекание. Но помните, что использовать инструмент нужно крайне осторожно.

• Со стороны гладкой муфты выполняется сварка полипропиленовой трубы.
• Производится подача воды в трубы.

Совет. Если резьбовое соединение используется для отопительной системы, рекомендуется заменить резиновую прокладку со стороны муфты на силиконовую. Перепады температуры быстро разрушат резину, и в месте соединения труб будет протекать вода. Силикон в этом плане выглядит более надёжным.

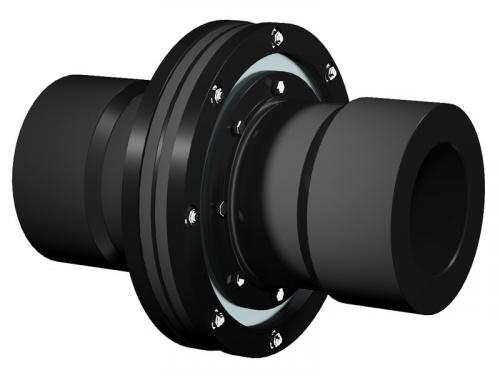

Фланцевые соединения

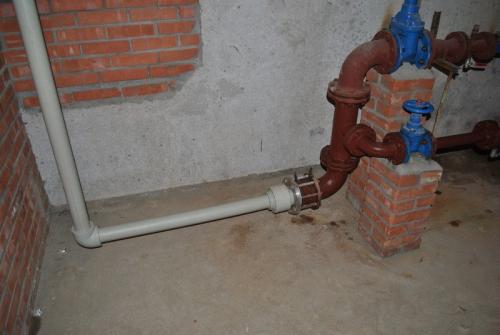

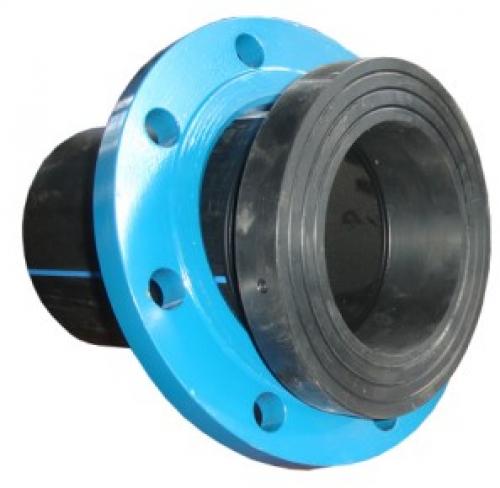

В основе этого метода лежит стыковка стальной трубы и пластиковой вставки разъёмным приспособлением – фланцем. В металлическую трубу вставляют фланец в виде втулки, к нему при помощи болтов крепится накидной фланец с переходом на пластик. Делается это следующим образом:

1. Определяется место вставки и делается аккуратный срез трубы. Неровности на месте среза необходимо обработать болгаркой.
2. Фланец в виде втулки осматривают, острые кромки сглаживают напильником. Эта предосторожность позволит уберечь пластиковую трубу от повреждений. Только после этого фланец устанавливают на место.

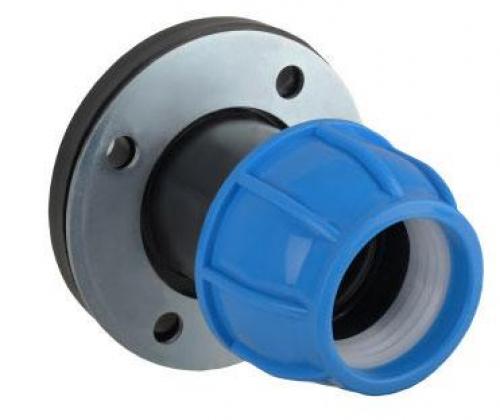

3. К нему болтами притягивается другой фланец с переходником для полипропиленовых труб. В месте соединения устанавливают резиновую прокладку. Крепёжные болты затягивают без лишних усилий.

Выполнить трубное соединение из разных материалов, по силам любому человеку. Но если вы не уверены, что сможете качественно выполнить работу, лучше обратиться к сантехнику.

Переход с металлической трубы на пнд. Достоинства и особенности применения

Полиэтиленовые трубы делают из полиэтилена низкого давления. Сокращено этот материал маркируют как ПНД. Он отличается повышенной прочностью и эластичностью, имеет хорошие эксплуатационные свойства:

• химически нейтрален, может использоваться для транспортировки пищевых продуктов;
• гладкие стенки препятствуют образованию налета внутри;
• не подвержен коррозии;
• небольшой коэффициент теплового расширения — около 3% при максимальном нагреве (до +70°C);
• нормально реагируют на замерзание воды внутри, за счет эластичности увеличиваются в диаметре, а после оттаивания принимают изначальные размеры.

Один момент, который надо помнить! Если вам нужны трубы, стойкие к замерзанию (например, для), при выборе смотрите на описание или технические характеристики. Не все типы сополимеров, которые используются для производства труб, нормально переносят заморозку. Так что будьте внимательны.

Основной недостаток полиэтиленовых труб — ограничения по температуре транспортируемой среды: она не должны быть выше +40°C, то есть из ПНД можно сделать только холодный водопровод, для горячей воды и, тем более, отопления их использовать нельзя.

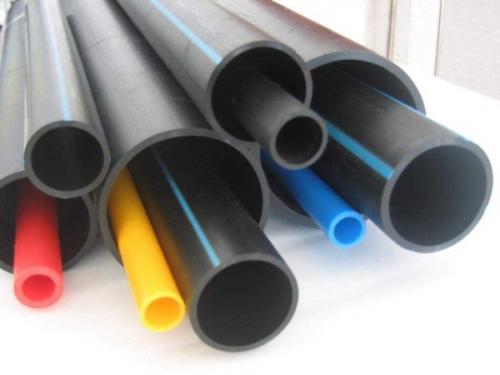

Полиэтиленовые водопроводные трубы есть разных диаметров

Еще один момент: полиэтилен плохо переносит УФ-излучение. При постоянном нахождении на солнце материал теряет эластичность, и, через некоторое время, ломается (некоторые производители делают ПНД трубы стойкие к ультрафиолету, но стоят они дороже). Потому открытая прокладка водопровода из пластиковых труб очень нежелательна. Но провести трубу в траншее от колодца или скважины до дома, сделать разводку холодной воды по дому очень даже можно. Это довольно экономичное и удобное решение, так как монтаж и соединение полиэтиленовых труб — дело не очень сложное. Если речь идет о разъемном соединении, то для него не нужно никакое оборудование. Нужны только фитинги и руки.

Как соединить металлические трубы без сварки и резьбы. Как прочно соединить стальные трубы без сварки и без резьбы

Самостоятельное резьбовое соединение труб часто бывает необходимо не только в промышленных условиях, но и дома – в квартире или в частном секторе. Обычно соединение металлических труб без сварки и резьбы в таких условиях проводится самыми разнообразными и необычными способами, материалами и инструментами – тем, что попадется под руку. Подобное отношение чревато некачественным результатом, и может привести к аварии. Поэтому соединение профильных труб без сварки с прогнозируемо надежным результатом – это фланцевый и муфтовый методы.

Почему предпочтительнее иногда не использовать ни резьбовые соединения, ни сварку? На это есть следующие причины:

1. Сварочный аппарат и сварочные работы стоят довольно дорого, и для единичного сочленения металлопроката покупать оборудование и электроды нет резона;
2. Сварка – сложный электротехнический процесс, для успешного выполнения которого требуется соблюдать некоторые условия: низкая влажность в помещении, стратегический простор, профессиональные навыки, электропитание в помещении, и т.д;
3. Пользование сварочным аппаратом зачастую имеет стационарный характер, и перемещение места сварки на нужный участок тоже не всегда возможно реализовать.

Как соединить трубы

Перед тем, как соединять металлические трубы без сварки, следует определиться не только с технологией, но и прежде всего узнать, из какого материала сделаны изделия. Они могут быть гибкими (полиэтилен, полипропилен, металлопластик) и жесткими — чугун, сталь, изделия из цветных металлов или из материалов ПВХ. И фитинги, и муфты, и фланцы надежнее брать той же компании-производителя, что и марка изделий.

Соединения элементов из пластика с изделиями из металла без резьбы и сварочных работ легко проводится с помощью фланцев.

Достоинство такого крепления – легкий и быстрый демонтаж при ремонте обслуживании инженерных коммуникаций. Для разъемных элементов магистрали фланцы также являются соединительными элементами. Облегченные водопроводы с диаметром магистрали ≤ 300 мм, и элементы большого и среднего веса с диаметром ≤ 150 мм можно соединять между собой свободными фланцами с прямым опорным буртом. Такие разновидности фланцев чаще других встречаются в индивидуальном и промышленном строительстве при сборке инженерно-технических коммуникаций.

Первый вариант — соединение стальных или пластиковых изделий без резьбы или сварки, при помощи муфт. Муфты изготавливаются из высокопрочных материалов, имеют специальные крепежи, и могут крепить элементы конструкций из любых материалов и любого диаметра.

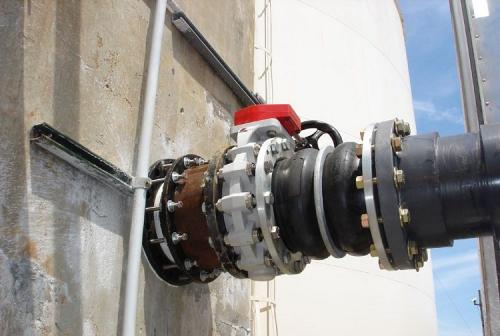

Второй вариант, как можно соединить металлическую трубу или пластиковое изделие без резьбы и сварочных работ – фланцы с резиновой или силиконовой прокладкой.

Это крепление без резьбы считается гибким, а последовательность операций будет такой:

1. Торцы изделий срезаются под углом 90⁰, фаску на торцах снимать не обязательно;

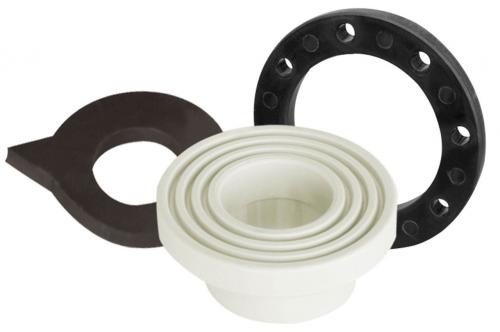

2. На торец металлических или полипропиленовых элементов надевается фланец;
3. Во фланец вставляют резиновую прокладку таким образом, чтобы она выступала за торец на 8-10 см;
4. Далее фланец стыкуется с соединяемой частью второго элемента.

Некоторые технические моменты, которые помогут соединить две трубы одинакового диаметра даже из разных материалов, например, скрепить пластиковую трубу с металлической:

1. Чтобы не нарушить и не уменьшить герметичность стыка, рекомендуется в соединение стальных труб вкладывать не более одной прокладки;
2. Герметичность усилится, если для водопроводов использовать в качестве прокладки пропитанный олифой тряпичный картон;
3. Безрезьбовое соединение труб отопления будет надежнее, если прокладка изготовлена из асбестового картона;
4. Наружный диаметр прокладки не должен выступать за края трубы более, чем на 1-1,5 см, а внутренний диаметр прокладки должен быть больше диаметра соединяемой трубы.

Вариант третий — соединение стальных изделий без сварки на муфте. Это крепление представляет собой разновидность компрессионного фитинга. Муфта Гебо делает процесс безрезьбового соединения изделий из стали более быстрым и надежным, и для работы с этим креплением не нужны специальные инструменты.

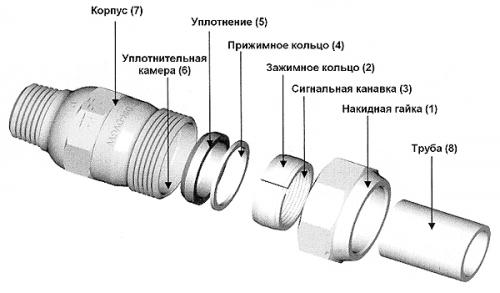

Монтаж муфты Гебо для соединения без резьбы и сварки проводится в следующей последовательности:

1. На трубу надевается гайка муфты;
2. После гайки надевают зажимное кольцо, за ним – прижимное и уплотнительное кольцо;
3. Далее до половины длины изделия надевается муфта, гайка закручивается;
4. Вторая половина крепления собирается и соединяется с фитингом точно так же.

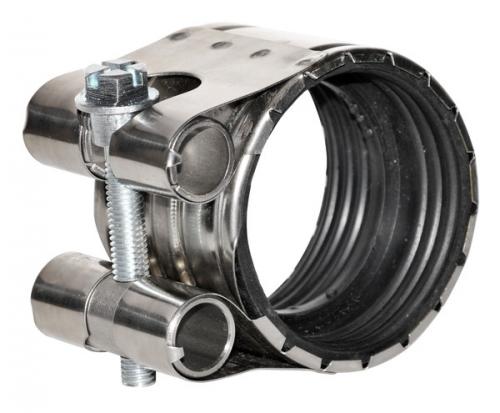

Четвертый вариант, как соединить 2 трубы без резьбы и сварки – применить монтажно-ремонтную обойму. Это своеобразный фитинг, который выглядит как, муфта или тройник, но состоит обойма из двух половинок, а соединяются между собой обе половинки болтовым креплением.

Такие способы сочленения носят скорее временный характер, поэтому монтажно-ремонтную обойму необходимо впоследствии демонтировать, а элементы соединить более прочно. Но в аварийных ситуациях соединение на обойму можно использовать и как стыковочное для двух труб. Процесс выглядит так:

1. Участок металличекой трубы зачищают и зашлифовывают почти до зеркальной поверхности. Это – один из недостатков соединения на обойму. При помощи монтажно-ремонтной обоймы можно соединять и трубопроводы из алюминия: работать с алюминиевыми изделиями проще, так как они не покрыты ржавчиной, и очищаются быстрее;
2. На зачищенный участок надевают уплотнитель из резины, смазывают его герметизирующей пастой;
3. Обе половинки фитинга надеваются на уплотнитель и стягиваются болтом.

Вариант с ремонтно-монтажной обоймой не выглядит сложным и дорогостоящим, но временные затраты обусловлены именно длительной зачисткой соединяемых участков. К тому же, вместо обоймы можно задействовать обычный хомут, который стягивается болтами не с двух сторон, как обойма, а всего лишь с одной стороны. Стяжка хомутом не потребует тщательной зачистки поверхности, так как под место повреждения подкладывается пористая прокладка. Крепление хомутом будет даже надежнее, чем резьбовые соединения или сварка.

Соединение профильных стальных труб

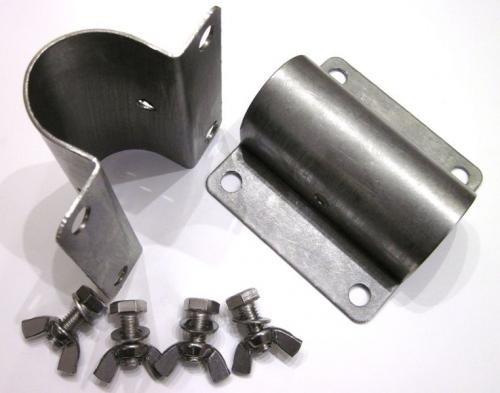

Профильные изделия чаще всего скрепляют при помощи хомутов и краб-систем.

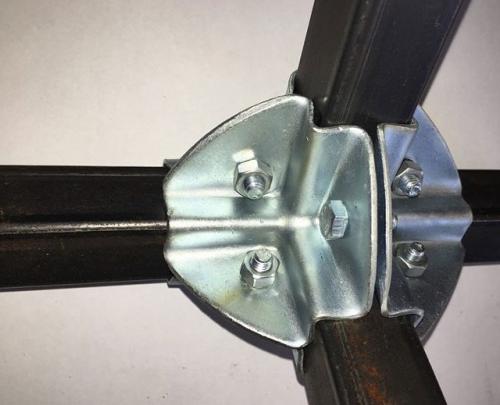

Вариант соединения на краб-системы: крепеж выглядит, как система соединительных скоб с метизами для стягивания конструкции. Скобы обычно делаются из оцинкованного листа толщиной 1,5 мм. Половники скоб скрепляются друг с другом на болты с гайками. Собранная скоба похожа на букву «Т», «Х» или «Г». Такое крепление соединительных скоб может объединить до четырех труб, а по прочности соединение можно сравнить со сваркой.

Таким образом можно состыковать трубы не только одного диаметра, а разных размеров. Система разборная, поэтому представляет определенный интерес в ликвидации аварий и их последствий.

Недостатки краб-систем:

1. Стыковка труб водопровода возможно только под углом 90⁰;
2. Диаметр трубопроводов не может быть большим – не более 150 мм.

Вариант соединения на хомуты для соединения между собой узлов и элементов трубной магистрали: соединяемые конструкции могут быть любой сложности – навесы и стеллажи, ограждения и теплицы, вольеры и строительные леса. Быстрые и легкий монтаж, прочное соединение стальных деталей, сравнимое со сваркой, многоразовое использование такого вида крепежа без резьбы и сварки — основные достоинства хомутов.

Разновидности соединений труб на фитингах

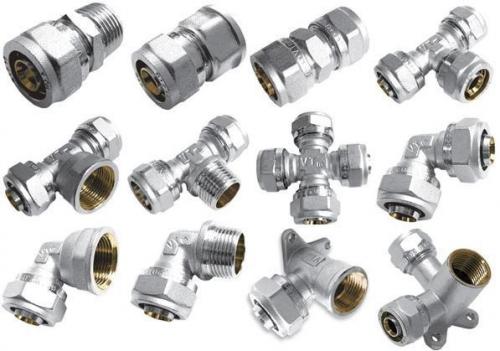

Чтобы соединить две трубы без нарезания резьбы и без сварочных работ, используют фитинг. Условия для прочного контакта одно: диаметры труб должны быть одинаковыми. Варианты фитингов: прямые (соединяют трубы одинакового диаметра) и переходные (служат для соединения труб с разными диаметрами).

По функциональному назначению фитинги бывают следующих типов:

1. Угловые и отводные. Служат для изменения направления труб отопления, канализации или водопровода под разными углами;
2. Фитинги-тройники создают отводы от основного трубопровода;
3. Фитинг — муфта на трубу: с его помощью без резьбы и сваривания элементов наращивают длину прямого участка;
4. Крестовина предназначена для разделения потока рабочей среды в магистрали на несколько равновеликих потока в разных направлениях;
5. Штуцеры служат для соединения металлических труб с гибкими отводными шлангами;

Достоинства фитинговых соединений

Промышленная обжимная арматура на пластмассовую, чугунную или стальную трубу бывает прессовой, и имеет в конструкции узла одно или два обжимных кольца, которые крепят одну деталь к другой. Кольца запрессовываются, что при демонтаже соединения или всего трубопровода создает определенные неудобства: такой узел можно только разрезать, но не разобрать. Это – одноразовое крепление. И, хотя это – явный недостаток соединения, его довольно часто используют вместо других решений, так как пресс-фитинговое соединение стальных труб отопления на резьбе является наиболее прочным, а значит – долговечным и надежным. Кроме того, пресс-фитинги можно закреплять в таких местах сложных участков, где другие варианты соединений просто не удастся реализовать.

Как соединить полипропиленовую трубу с металлопластиковой. З способа соединить металлопластиковую трубу с полипропиленовой

Перед тем, как соединить металлопластиковую трубу с полипропиленовой, необходимо подготовить инструменты, и выбрать способ стыковки. Последний параметр зависит от рабочих характеристик среды. Например, для системы отопления целесообразно использовать более дорогие муфтовые соединения со штатными фитингами, а для водопровода подойдут фланцы или компрессионные муфты.

Соединение труб из металлопластика и ПП

Металлопластиковые трубы отличаются от полипропиленовых структурой материала, и технологией  монтажа . Поэтому у новичков могут возникать трудности со стыковкой. Во избежание проблем в виде течи, рекомендуем внимательно ознакомиться с материалами.

Инструменты и материалы

Чтобы выполнить переход с металлопластика на полипропилен потребуются следующие инструменты:

• разводной ключ;
• газовый ключ;
• пакля (чесаный лен);
• силиконовый герметик;
• монтажная паста.

Список зависит от типа стыковки деталей.

Стыковка муфтами

муфта стыковочная «Американка»

Муфтовое соединение металлопластиковой трубы с ПП подходит для трубопроводов диаметром менее 40 мм. Помимо резьбового фитинга, потребуется американка (разъемный элемент). Монтаж нужно выполнять по следующему плану:

1. Разобрать американку на две части.
2. Намотать паклю на часть с внешней резьбой, затем промазать силиконовым герметиком.
3. Вкрутить эту деталь в часть фитинга с внутренней резьбой.
4. Аналогичную работу проделать со вторым фитингом с наружной резьбой, который потом нужно вкрутить во вторую половинку американки.
5. Соединить две части разъемной детали, используя разводной или газовый ключ.

При использовании этого типа стыковки МП и ПП изделий находящихся в стене, дополнительно нужно обустроить открывающуюся нишу.

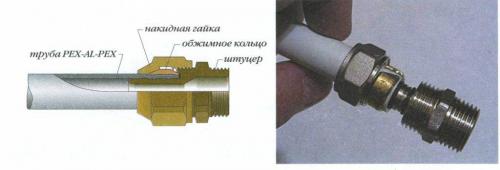

Стыковка компрессионными фитингами

Соединение компрессионным элементом

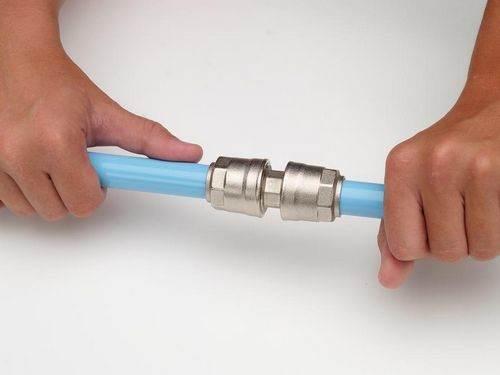

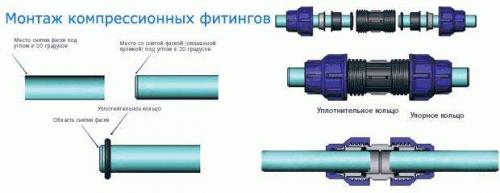

Соединение труб компрессионными фитингами — самый простой и дешевый способ. Но стоит учитывать ограничения по температуре воды, которая будет течь по трубопроводу — она не должна превышать 50°С. Недостатком является и невозможность проведения работ в стесненных условиях.

Двусторонние компрессионные элемент представляют собой пластиковый цилиндр с резьбой с обеих сторон и две накидные гайки с уплотнительными кольцами. Эти детали можно использовать для присоединения элементов системы разных диаметров.

Процесс выглядит следующим образом:

1. Вставить трубы в отверстия фит-крепежа с двух сторон.
2. Затянуть гайки.

Стыковка фланцами

Фланец для соединения полипропиленовой трубы и металлопластиковой

Для стыковки двух труб из разных материалов можно использовать и фланцевые стыковки. Данный способ подходит для трубопровода диаметром более 40 мм. Такое соединение подразумевает установку фланцевой запорной арматуры.

Для металлопластиковых систем подобные комплектующие отсутствуют, поэтому придется использовать концевой фитинг с наружной резьбой и фланец с внутренней резьбой. Сам процесс монтажа нужно выполнять следующим образом:

1. Фланец накручивается на фитинг с использованием пакли.
2. Фит-крепёж монтируется на водопровод.

Для полипропиленовых изделий используются специальные фланцы, которые напаиваются на них.

Основные ошибки при соединении полипропилена с металлопластиком

При стыковке разных материалов не всегда удается сделать все хорошо, особенно это касается таких разнотипных материалов, как полипропилен и металл. Наиболее распространенными ошибками являются:

• Излишние усилия при соединении, в результате чего сужается внутреннее сечение и повышается нагрузка на место стыка;
• неплотное присоединение, что может привести к течи и разрушению других стыковок в результате скачков давления;
• отсутствие герметика, пакли, силикона.

Необходимость соединить МП и ПП трубы может возникнуть в разных ситуациях, например, во время срочного ремонта системы отопления или водопровода. При этом иногда нужно делать это в стесненных условиях. Поэтому стоит заранее разобраться в способах соединения.

Фитинг гебо. Гебо соединение для отопления

Гебо/GEBO

Соединительная муфта гебо поможет вам подключиться к железной трубе не нарезая на ней резьбу. Бывают случаи, когда нет альтернатив этому соединению. Например если труба старая и на нарезать резьбу на ней уже рисковано.

GEBO или GEBO ARMATUREN GMBH, это название производителя компрессионных фитингов, т.е. фитингов с помощью которых можно соединять железные трубопроводы методом обжима.  Производится в германии.

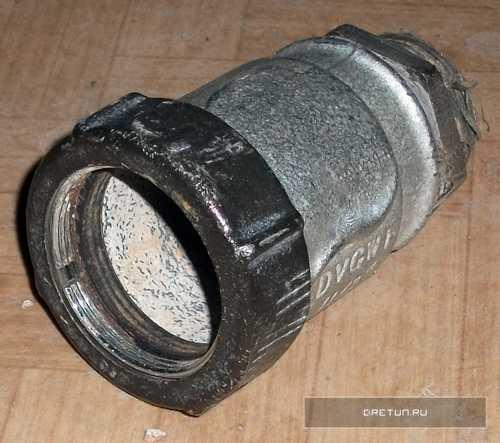

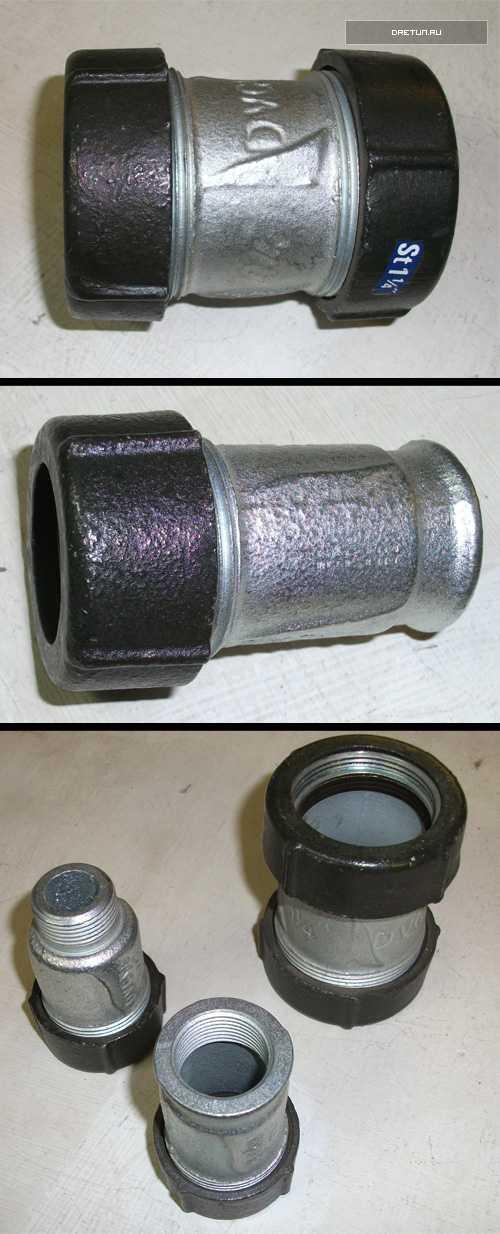

Выглядит она вот так:

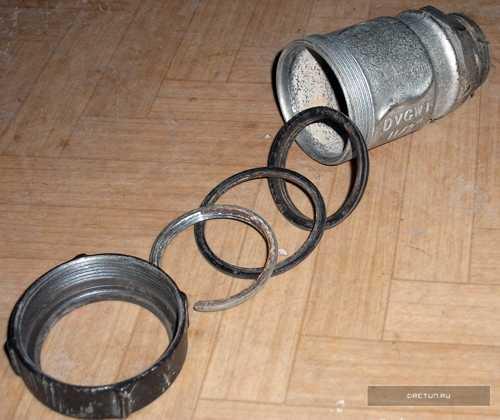

На фото, уже побывавшее в работе устройство в течении нескольких лет на стояке холодной воды, резиновый уплотнитель за это время не разрушился и остался таким же эластичным как и в новом фитинге.

Подобные соединения я устанавливаю в случаях срочного ремонта и невозможности нарезать резьбу. Соединения вполне надёжное. При правильном монтаже можно даже не сомневаться в его «честной» работоспособности.

Данные фитинги бывают разные: с наружной резьбой, внутренней, тройники, соединители и все они разного диаметра. Есть даже «вампирчики», т.е. это такие устройства с помощью которого можно подключиться к основному трубопроводу просверлив в нём отверстие.

В данном материале мы рассмотрим только прямой фитинг ибо это позволит понять принцип действия сего фитинга.

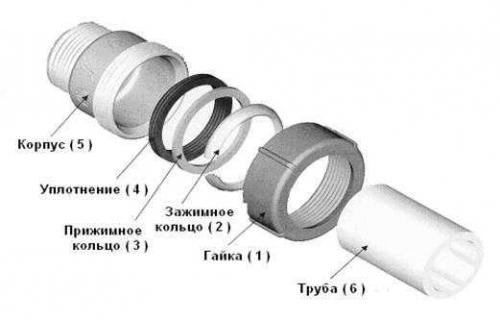

Раскручиваем :Пример схема, найденная в сети:

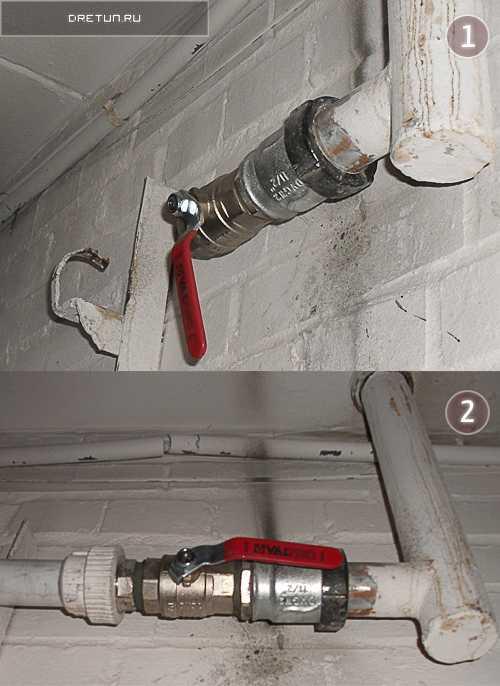

Как видите, все достаточно просто. Пример монтажа: На первом снимке, видно как к ней уже прикручен шаровой кран. На втором, к кранику уже прикручен переходная муфта на полипропиленовую трубу.

Кое что о монтаже.

При монтаже этого устройства, надо очистить трубу от каски и от всего что не является трубой. Надо четко соблюдать последовательность всех колец: на трубу одевается большая гайка, за тем конусовидное зажимное кольцо, далее плоское прижимное кольцо и резиновый уплотнитель и только потом корпус. Потом это дело стягивается большим разводным ключом/шведкой.

И напоследок…

Spiritiara  пишет:

Всем привет! Я не мастер, но внесу свою небольшую лепту — возможно кому-то поможет. Мне ставили Gebo на ХВС и ГВС при замене участков стояков. Так вот через 2-3 месяца (точно не помню) трубу ГВС вырвало из муфты (труба ушла вниз почти на 20 см). После того, как я пробежался по всем нижним этажам в попытке понять как такое возможно и куда делась труба, спустился в подвал и увидел замечательную картину: новенькая труба стояка (ЖЭК поменял накануне участок в подвале) выходит из потолка (подвала) и под углом 90 гр уходит метров на 10 к стене. И все это счастье без каких-либо креплений: подвесов, подпорок и т.д. Другими словами, из-за того что прогнили межэтажные крепления (или как они там называются) и не было никаких креплений в подвале — труба ГВС просто «висела» . В конечном итоге ее из Gebo (слабое место) и вырвало. Чего этим хочу сказать: Gebo — штука хорошая, сам хочу на отвод от стояка поставить, но обращайте внимание, чтобы она не ставилась там где есть нагрузка «на разрыв». Надеюсь, писал не зря.

Соединение труб отопления. Монтаж стальных отопительных трубопроводов

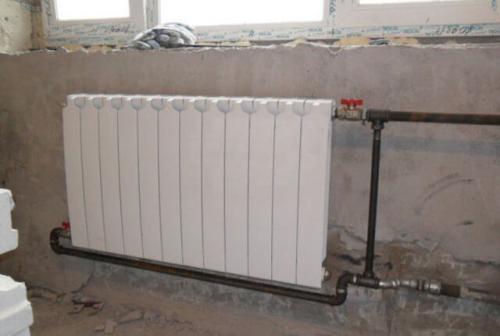

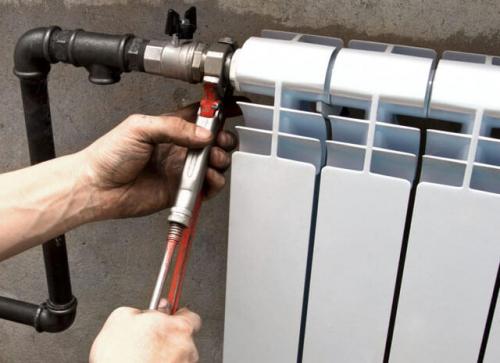

Процесс монтажа труб отопления из стальных труб может осуществляться двумя способами: резьбовым и сварочным. Оба способа достаточно надёжны, однако довольно сложны с технологической точки зрения, а потому для их осуществления требуется привлечение профессионалов.

При соединении стальных труб посредством резьбовой скрутки вначале на торцы стыкуемых изделий должна быть нарезана резьба, после чего они соединяются между собой посредством муфт, фитингов, сгонов и прочих промежуточных изделий, качеству которых должно уделяться особое внимание.

Обязательным для резьбового соединения является использование подмотки. С этой целью лучше применять фум-ленту или сантехническую полимерную нить. Льняная подмотка может использоваться для труб из нержавеющей стали.

Для обычных стальных труб лён в качестве подмотки не рекомендуется, поскольку постоянная влага в месте резьбового соединения может приводить к коррозии.

Ещё большей надёжностью отличается метод соединения посредством сварки, однако, в отличие от резьбовой стыковки, он является неразъёмным, то есть разборка соединения при необходимости становится невозможной.

Процесс сварки стальных труб может осуществляться только квалифицированными специалистами. Данная работа требует наличия специального сварочного оборудования, работа с которым представляет значительные сложности и недоступна для тех, кто не обладает профессиональными навыками.

В целом, при проведении сварочных работ необходимо придерживаться следующих важных правил:

• Монтаж отопления посредством стальных труб следует начинать с установки стояка; а затем именно со стороны стояка должна производиться укладка трубопровода. Однако в большинстве случаев работы в жилых объектах не ведутся с нуля, а сводятся к замене устаревших отопительных коммуникаций. Поэтому, в зависимости от ситуации, сварочный процесс может иметь те или иные особенности.
• Оцинкованные стальные трубы свариваются с использованием самозащитной проволоки диаметром около 1 миллиметра. В некоторых случаях возможно использование электродов диаметром до 3 миллиметров, имеющих рутиловое либо фтористо-кальциевое покрытие.
• Соединение неоцинкованных стальных труб для отопления, которые в домашних условиях обычно имеют диаметр не больше 25 миллиметров, чаще всего производится внахлёст. Сборка таких трубопроводов методом стыковой сварки осуществляется только на предприятиях.
• Сварной шов при соединении стальных труб доложен быть ровным по отношению к поверхности соединяемых изделий, и не иметь наплывов, трещин либо прочих дефектов и изъянов (прочитайте: " Варианты сварки оцинкованных труб – преимущества и недостатки способов ").
