Чтобы разобраться с этим вопросом, для начала попробуем определиться с основными понятиями. Итак, дифавтомат.
Устройство, называемое дифференциальным автоматом, удачно совмещает в себе функции как УЗО, так и обычного автоматического выключателя. Автомат этот защищает человека в случае прикосновения к оголенным участкам токопроводящей части провода или тех частей электрических сетей, которые находятся под напряжением из-за повреждения проводки или прочих подобных факторов. На сегодняшний день существует огромное количество такого рода устройств, которые рассчитаны как на разные рабочие токи, так и на разные токи утечки.
Основной его отличительной особенностью является то, что он состоит из двух хорошо разделённых функциональных частей: автоматического выключателя (на два или на четыре полюса), а также модуля защиты от поражения электрическим током. Монтаж дифавтомата следует производить исключительно на монтажную DIN-рейку, причем такая конструкция занимает куда меньше места, нежели чем комбинация УЗО и автоматического выключателя.
Учитывая время быстродействия, которое составляет всего 0,04 сек, дифференциальные автоматы обеспечивают максимально адекватную защиту от поражения человека электричеством практически в любых эксплуатационных условиях. Важно и то, что дифференциальный автомат качественно защищает приборы в сети от перегрузок, которые неизбежно возникают при разного рода ЧП. И еще. Конструкция его обеспечивает максимально быстрое отключение питания в условиях, когда на любом участке сети наблюдаются скачки напряжения свыше 250 В.
Учитывая незавидные характеристики отечественных электрических сетей, а также степень их изношенности, последняя характеристика особенно важна.
Ошибки подключения УЗО. Как правильно подключить УЗО и защититься от поражения током
Очень часто ошибочно полагают, что автоматические выключатели, стоящие во всех электрических щитах выполняют защитную функцию от поражения человека электрическим током. Однако это далеко не так – автоматические выключатели спасают электрические цепи от токов короткого замыкания и перегрузки.
Они рассчитаны на большие токи – от 6,3 ампер и выше, а для смертельного поражения человека достаточно 50 миллиампер. Поэтому для защиты людей крайне рекомендуется применение именно УЗО.
Правила установки УЗО в двухпроводной сети
Однофазныеявляются двухполюсными, и подключаться они должны только так, как указано на схема подключения на самом приборе или в прилагаемом паспорте. Обычно вход питающих проводников расположен сверху, а выход снизу. Фазу, которую обозначают (L), подключают к одноименным клеммам. На схемах ее вход еще обозначают цифрой 1, а выход цифрой 2. Цвета фазного провода в однофазных сетях приняты коричневым или красным.
Нулевой провод обозначается (N), а цвет его – синий. На УЗО или в паспорте указаны входные и выходные клеммы для подключения нулевого провода. Они обозначаются соответственно цифрами 3 и 4. Причем в современных проводках применяют так называемую систему заземления TN-S, в которой применен еще один проводник, называемой нулевым защитным . Он обозначается (PE) и имеет желто-зеленую окраску.
Важно! Нулевой рабочий (N) и нулевой защитный (PE) проводники имеют принципиально разное назначение. Нулевой рабочий обеспечивает работу электрооборудования, а нулевой защитный служит для заземления корпусов приборов. В случае появления на корпусе опасного напряжения, ток потечет по пути наименьшего сопротивления: от корпуса по PE-проводнику, а далее к электрощиту и в землю. PE-проводники не должны подключаться ни к каким устройствам коммутации и защиты, в том числе и к УЗО. Некорректное подключение PE к УЗО сделает его работу невозможной.Схема подключения трехфазного УЗО

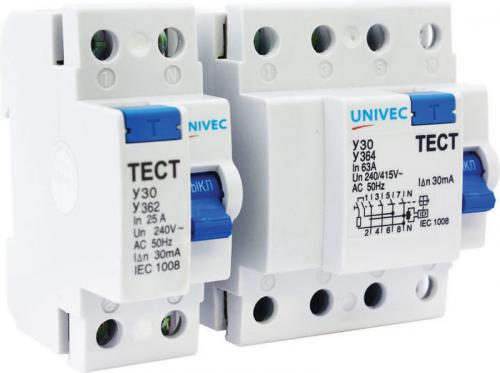

УЗО, предназначенные для подключения в трёхфазной сети, имеют четыре полюса:
Входы и выходы трех фаз, обозначаемых L1, L2, L3 или соответственно буквами A, B, C, имеющими цвета желтый, зеленый и красный. Нумеруются на УЗО входы и выходы по порядку: 1 – вход фазы A, 2 – выход фазы A и так далее.
Вход и выход рабочего нуля, обозначаемого буквой L, имеющему синий цвет. На УЗО вход нуля нумеруют цифрой 7, а выход – 8.
Так же как и в однофазных сетях, подключение нулевого защитного PE-проводника к УЗО не производится ни при каких условиях.
Типичные ошибки при подключении УЗО
Подключение УЗО должно проводиться только квалифицированным персоналом, имеющим допуск. И все ошибки в подключении можно разделить на несколько групп.
- УЗО должно подключаться только после устройства учета электроэнергии – электросчетчика.
- Есть некоторые электроприборы, которые имеют гальваническую связь нулевого рабочего и нулевого защитного проводника. Работа УЗО с такими приборами невозможна, так как будет постоянно происходить утечка тока, что приведет к срабатыванию.
- Подключение нагрузок к нулевому рабочему проводнику должна производиться только после УЗО.
- Подключение нагрузок к нулевому рабочему проводнику другого УЗО тоже недопустимо.
- Неправильное подключение к полюсам прибора может привести к выходу его из строя.

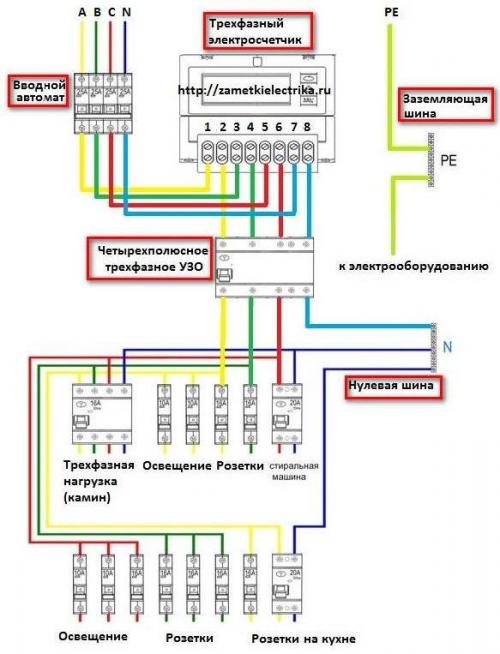

Подробнее об ошибках и схемах подключения вы можете узнать из Простой способ проверить УЗО
Как правило проверить УЗО на срабатывание очень просто, так как они все снабжены специальной кнопкой тест, которая активизирует специальную схему, имитирующую возникновение дифференциальной разности токов. При нажатии на кнопку прибор должен моментально сработать и расщепить контакты. Правила электробезопасности обязывают проводить такую проверку не менее, чем один раз в месяц.
Выводы
УЗО давно перестало быть дорогой прихотью и в большинстве развитых стран его применение является обязательным.Применение УЗО позволяет до минимума сократить вероятность поражения человека и животных электрическим током, а также возникновения пожаров при больших токах утечки.УЗО не является аппаратом защиты проводки от коротких замыканий и перегрузок, поэтому после УЗО применяют защиту автоматическими выключателями или устройства, совмещающего эти функции – дифференциальным автоматом.
УЗО автомат для чего нужен. Зачем в квартире нужно УЗО
Аббревиатура УЗО расшифровывается как — устройство защитного отключения. Данный механизм также как и автомат являются аппаратами защиты. Для чего же нам нужны еще и УЗО, если есть автоматические выключатели? Дело в том, что изоляция проводов от времени изнашивается. Кроме этого, даже новую проводку можно повредить случайным образом в результате механического воздействия.
Контакты на эл.оборудовании при отсутствии регулярной ревизии ослабляются. Все это приводит к утечкам тока. А из-за этого образуется искрение и пожар.

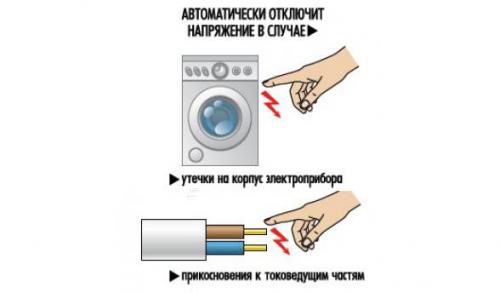

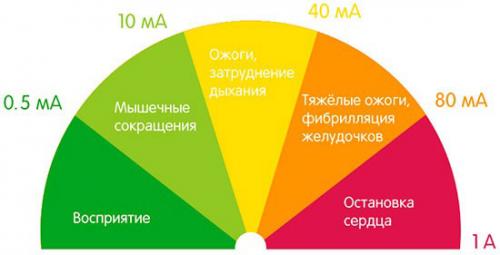

Не исключена ситуация, когда человек может дотронуться до оголенного фазного провода. Или маленькие дети проявляя любопытство могут засунуть что-нибудь постороннее в электрическую розетку. И тогда ток пойдет сквозь тело человека. Величина этого тока может быть чуть более 100мА.
Простые автоматы на ток такой малой величины не сработают, т.к. они рассчитаны для отключения токов перегрузки и токов КЗ, а это несколько десятков и даже сотен ампер. Тем временем даже небольшой ток в несколько десятков миллиампер способен оказать негативное воздействие на человека.
К примеру чтобы сработал автомат номиналом 16А, ток который через него пройдет должен превысить величину 18А. То есть ток минимум на 13% больше номинального тока самого автомата.
Более того, автомат отключится не сразу, а через время превышающее 1 час (согласно его токовых характеристик). Именно поэтому разработали и внедрили УЗО.
Еще один важный аспект при выборе использования УЗО — система заземления в доме. Если в вашем доме(3 фазы и ноль), то вопрос зачем ставить в щиток УЗО даже не должен возникать. Фактически это является единственной действенной и экономичной мерой для обеспечения безопасности эксплуатации всей проводки и эл.приборов.

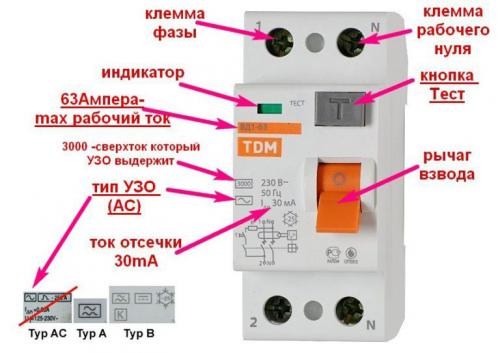

Параметры УЗО
По каким основным параметрам характеризуется УЗО? Два важнейших из них это:
- ⚡ номинальный дифференциальный ток отключения (или ток утечки)
- ⚡ номинальный ток нагрузки
В сетях 220-380В домашней эл.проводки, чтобы защитить человека от воздействия эл.тока, применяется УЗО с чувствительностью или дифф. током отключения 10мА и 30мА. Дабы защититься от пожара требуется выбрать УЗО с чувствительностью 100мА и более.
Если у вас дома всего одна или две группы эл.проводки, можно установить одно УЗО на ток 30мА.
Оно будет играть роль как противопожарного, так и будет способно защитить вас от поражения эл.током.
Принцип работы
Из чего же состоит УЗО? Сама конструкция УЗО выполнена из диэлектрика. Внутри смонтирован маленький трансформатор тока. Он имеет три обмотки.
- ⚡ обмотку управления
- ⚡ две первичные обмотки
Первичные обмотки подключены встречно друг другу. По первой течет ток к нагрузке, по второй (которая образуется нулевым проводником), ток течет в обратном направлении (от нагрузки).
Что же заставляет срабатывать УЗО? В нормальной ситуации, когда нет замыкания или повреждения изоляции, все токи протекающие в обмотках одинаковы по величине, однако текут в разных направлениях. При протекании они создают в сердечнике трансф. тока взаимно уравновешивающие магнитные потоки. Поэтому суммирующий магнитный поток будет нулевым и УЗО не сработает.

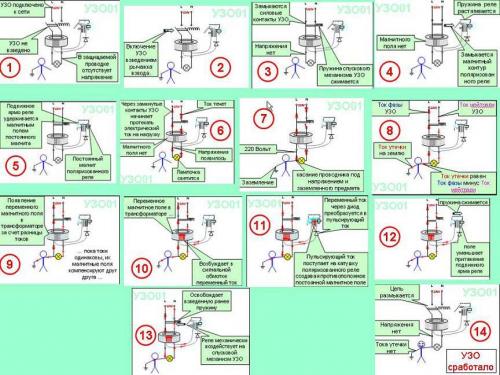

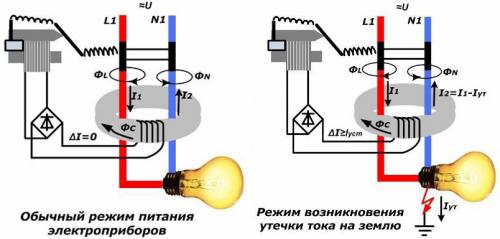

А что происходит, когда повреждается изоляция и образуется ток утечки? А происходит то, что ток в фазном проводнике будет не равен току в нулевом проводнике. То есть, к току который протекает по фазе, добавится еще ток утечки. Так как токи будут разные, то и магнитные потоки будут наводиться разные. И суммарный магнитный поток окажется не равным нулю. Следовательно будет наводиться электрический ток в обмотке управления.
В тот момент когда такой ток превысит величину 10-30-100-300мА (в зависимости от используемого УЗО), силовые контакты устройства под действием расцепителя отключатся и эл.оборудование с проводкой будут обесточены.

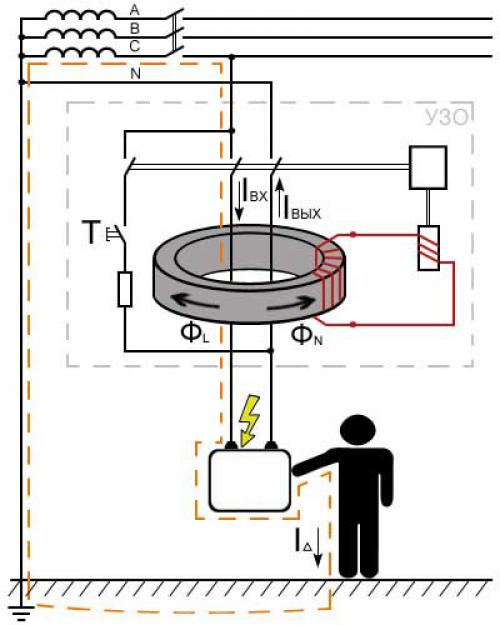

То же самое происходит если человек случайно дотрагивается до оголенных токоведущих частей или не изолированного корпуса оборудования с поврежденной изоляцией. Через наше тело в землю начинает течь ток. Появляется разность токов в проводниках, и как следствие наводится ток в обмотке управления. Затем срабатывает расцепитель и отключаются силовые контакты.
Чтобы проверить УЗО нужно воспользоваться кнопой ТЕСТ. Нажимаете ее и искусственно создаете ток утечки. Исправное устройство защитного отключения обязано отключиться сразу же при нажатии этой кнопки.
Подключение УЗО и автомата. Без заземления
Так как далеко не все потребители могут похвастаться наличием третьего провода в своей проводке, жильцам таких помещений приходиться обходиться тем, что есть. Наиболее простой схемой подключения УЗО является установка защитного элемента после вводного автомата и электрического счетчика. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Заметьте, что принцип работы УЗО не предусматривает отключение токовых перегрузок и коротких замыканий, поэтому их обязательно устанавливают вместе с автоматическими выключателями.
Рис. 1: Подключение УЗО в однофазной двухпроводной системе
Такой вариант актуален для квартир с небольшим количеством подключаемых приборов. Так как при коротком замыкании в каком-либо из них отключение не принесет ощутимых неудобств, а отыскание повреждения не займет много времени.
Но, в случаях, когда используется достаточно разветвленная схема электроснабжения, в ней могут использоваться несколько УЗО с различной величиной тока срабатывания.
Рис. 2: подключение УЗО в разветвленной однофазной двухпроводной системе
В этом варианте подключения устанавливаются несколько защитных элементов, которые подбираются по номинальному току и току срабатывания. В качестве общей защиты здесь подключается вводное противопожарное УЗО на 300 мА, за ним проводится нулевой и фазный кабель до следующего устройства на 30 мА одно для розеток, а второй на освещение, для ванной и детской устанавливается пара агрегатов на 10 мА. Чем меньший номинал срабатывания используется, тем более чувствительной будет защита – такие УЗО сработают при значительно меньшем токе утечки , что особенно актуально для двухпроводных схем. Однако устанавливать чувствительную автоматику на все элементы также не стоит, так как она имеет большой процент ложных срабатываний.
