Вентиляция в подвале и погребе гаража. Вентиляция и ее виды

В этом случае для обеспечения качественного воздухообмена используют канальные нагнетатели-вентиляторы. Их устанавливают и в вытяжной, и в приточный канал. Главное достоинство таких систем — шанс обеспечить оптимальный микроклимат в хранилище в любое время года, так как они независимы от погодных условий. Поэтому для помещений, где находится урожай, это лучший вариант.

Относительными недостатками принудительной вентиляции можно считать:

сложный монтаж системы;
неминуемые затраты на электроэнергию;
дополнительные расходы на приобретение оборудования;
необходимость его подключения к электросети, качественной изоляции проводки.

Кроме того, не исключено, что нагнетатели могут выйти из строя, и им потребуется ремонт.

Механическая, или механизированная разновидность системы — еще один ответ на вопрос, как сделать вентиляцию погреба в гараже. В данном случае используются либо две отдельные подсистемы, либо одна установка, объединяющая их. Эти элементы — приток и вытяжка.

Приточная подсистема. В ее состав входит фильтр для очистки воздуха, электрический калорифер и вентилятор.
Вытяжная. Ее главный элемент — осевой вентилятор. Дополнением к прибору может стать канальный нагнетатель.

Механическая принудительная вентиляция бывает двух видов, поэтому сначала нужно сделать выбор между модульной системой и моноблоком. Первое оборудование состоит из независимых элементов — из притока и вытяжки. Для их слаженной работы используются специальные датчики.

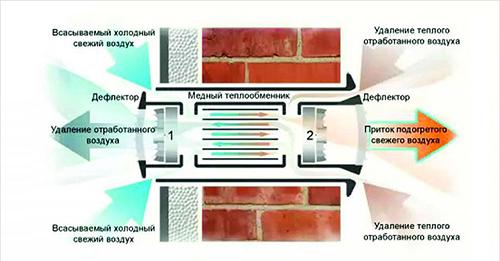

Моноблок — компактная, но полноценная система «два в одном». Она выполняет функции притока и вытяжки. Лучшими моделями являются установки, оснащенные пластинчатым рекуператором. Это устройство дает возможность снизить расход электроэнергии, необходимой для нагрева холодных воздушных масс.

Полностью автоматизированное оборудование, которое контролирует влажность и температуру, тоже является видом принудительной вентиляции. Однако такие системы климат-контроля приобретают для установки в винных погребах. Только в этом случае их покупка и установка оправдана.

Комбинированная вентиляция

Второе ее название — механическая вытяжная вентиляционная система. Ее отличие от предыдущих видов — установка одного вентилятора, в вытяжной канал. Приток остается естественным, но благодаря усиленному оттоку отработанных масс увеличивается тяга, поэтому свежий воздух поступает в подвал в достаточном объеме. Плюсы комбинированной системы — менее трудоемкая установка, возможность регулировать работу вентиляции с помощью таймера.

Как правило, вытяжной нагнетатель включают для проветривания, обычно в летнее время, когда разница температур в помещении и на улице становится минимальной. Серьезных недостатков комбинированная вентиляция лишена, если игнорировать затраты на электроэнергию и покупку электроприбора.

Какая схема вентиляции погреба в гараже будет оптимальным решением для конкретного строения, решать хозяевам. На выбор может повлиять климат в регионе, размер хранилища, объем закладываемой продукции и предпочтения владельцев.

Вентиляция в погребе с двумя трубами. Принцип работы и назначение системы

Организация микроклимата — сложная задача, для достижения которой применяется целый комплекс средств, материалов и методик. Одним из этапов конструирования погреба является подбор и монтаж вентиляционной системы. Отсутствие циркуляции воздуха считается серьезной проблемой, способной свести на нет все усилия по сбору и заготовке урожая на зиму. В помещении с не полноценно функционирующей либо вовсе отсутствующей вентиляцией развиваются следующие явления:

застой воздуха;
увеличение влажности;
увеличение температуры внутри помещения;
ускорение процессов гниения;
появление конденсата;
развитие плесневых грибов;
активизация коррозионных процессов.

В результате действия подобных факторов страдают продукты питания и все остальные атрибуты, находящиеся в комнате. Стеллажи ускоренно ржавеют, полки гниют и проваливаются, крышки окисляются, овощи и фрукты гниют, а воздух становится непригодным для дыхания. Действующая вентиляция гарантирует хранение продуктов, увеличение срока службы стеллажей и всего сопутствующего инвентаря.

Добиться полной циркуляции воздушных масс внутри погреба можно несколькими способами. Однако наиболее действенный среди них — конструкция естественной приточно-вытяжной системы с двумя трубами. Принцип ее действия обусловлен разностью температур между окружающей средой и погребом. Из школьного курса физики следует, что нагретый воздух улетучивается, поднимаясь к потолку. При этом его место занимают остывшие массы, обеспечивая необходимую циркуляция потоков. Добиться подобного эффекта в закрытом помещении возможно за счет использования простейшей системы, состоящей из двух труб.

Правильная вентиляция в погребе. Основные принципы устройства вентиляции

Монтаж желательно выполнить на стадии строительства здания — иначе придется вырезать отверстия под коммуникации в стенах и перекрытиях. Одна из проблем заключается в их размещении в верхней жилой части дома. Проводку при строительстве лучше расположить в толще стены — так она не будет занимать пространство комнат.
Если подвал находится глубоко, к нему будет сложно подобраться с внешней стороны. Создание котлована и прокладка подземных путей отнимет много времени и сил.
Чтобы система работала эффективно, нужно правильно расположить ее составные части. Они должны иметь одинаковый диаметр. Объем притока равен объему оттока.
Вход и выход размещают в разных углах по диагонали. Чем больше расстояние между ними, тем лучше. Вытяжку делают на уровне потолка, приточный клапан размещают настолько близко от пола, насколько это возможно. Как правило, его высота составляет от 20 до 40 см.
Выходное отверстие должно располагаться выше уровня потолка. Чем больше расстояние между ними, тем лучше тяга. Если разница составляет меньше 1 м, система перестает работать. Лучше всего вывести канал на кровлю . Он должен стоять на удалении от стен, крутых высоких скатов и других преград. Допускается объединение с общей шахтой.
Летом в теплую погоду тяга почти не работает, поэтому на вытяжку необходимо установить заслонку, перекрывающую нагретый поток сверху.
Входной канал снабжают решеткой, защищающей его от мусора, грызунов и крупных насекомых. Его размещают над уровнем снега — иначе отверстие придется постоянно откапывать.
Чем меньше поворотов, тем сильнее поток. Чтобы внутри не скапливался конденсат, в нижнем колене встраивают кран для его слива.
В каждом помещении необходимо обустроить отдельную систему, обеспечивающую нормальную циркуляцию.
Перекрытие над цокольным этажом жилого дома следует покрыть толстым слоем теплоизоляции, иначе подвал будет нагреваться от жилых комнат, находящихся над ним. Вход лучше сделать со стороны улицы. Если погреб соединен с теплым отапливаемым пространством, потребуется устройство тамбура .

Источник: https://milyj-dom.ru-land.com/stati/delaem-ventilyaciyu-pogreba-v-garazhe-svoimi-rukami-kak-sdelat-ventilyaciyu-v-garazhe-s

Вытяжка в погребе с одной трубой. Схемы вентиляции погребов

Для вентилирования подземных помещений можно использовать 1 из 3 схем:

классическая система с одной вытяжной трубой;
схема с двумя трубами – притоком и вытяжкой;
принудительный воздухообмен.

Однотрубная система вентилирования – свежий воздух попадает в хранилище через дверь

Выбор варианта зависит от конструкции подвала, его местонахождения и прочих условий. Показанная на картинке система с 1 воздуховодом применима для погребов с отдельным выходом на улицу. Как работает схема в холодный период года:

Температура под землей всегда плюсовая (если подвал правильно построен). Более теплый и влажный воздух поднимается в верхнюю зону и уходит наружу по вертикальному каналу вытяжки.
Холодные воздушные массы занимают его место – просачиваются через приточные отверстия в двери (люке), потом опускаются к полу погреба.
По мере прогрева + увлажнения воздух начинает терять вес, поднимается и снова выбрасывается через трубу.

Важный момент. При однотрубной схеме вентканал должен устанавливаться на максимальном удалении от входной двери, у противоположной стены. Так обеспечивается полное обновление воздушной среды помещения.

Схема вентилирования подвала летней кухни с наружным расположением труб

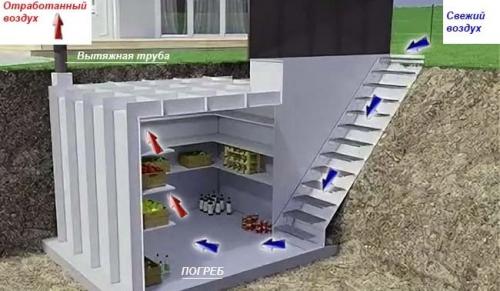

Система вентиляции с двумя трубами применяется в погребах без отдельного входа – под частными домами, гаражами и прочими хозяйственными постройками. Естественная циркуляция воздушных масс организована аналогично, только притоком служит второй вертикальный канал, опускающийся к самому полу. Холодный наружный воздух опускается по приточному воздуховоду, замещая уходящие на улицу газы.

Трубы располагаются в противоположных углах хранилища и выводятся двумя способами:

в земле снаружи здания;
прямо сквозь крышу, как показано на схеме вентиляции гаража с погребом и смотровой ямой.

В первом случае оголовок приточной трубы находится на уровне цоколя, вытяжную шахту лучше поднять на высоту 2 м (считая от заборного отверстия в подвале). Если здание окружено другими постройками и вывести второй канал негде, воздуховод прокладывается вторым способом – на кровлю. Конец трубы вытяжки поднимается над коньком.

Схема расположения вентиляционных каналов и движения воздушных потоков в гараже. Переточную трубу между ямой и погребом ставить нельзя

Примечание. Производители готовых погребов из пластика либо бетона сразу предусматривают двухтрубную вентиляцию. Каналы выходят вертикально через потолок хранилища, люк закрывается наглухо.

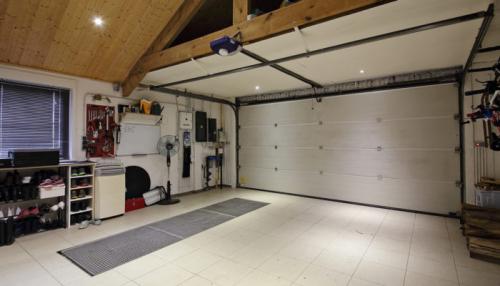

Правильный вентиляция в гараже. Вентиляция в гараже: разновидности систем и особенности их организации

8 мин.

Гараж

Качественный воздухообмен — одно из жизненно необходимых условий для любого помещения, где хозяева проводят много времени. Но особенно важна правильная вентиляция в гараже, поскольку от этой системы зависит благополучие автолюбителя, его машины и другого имущества. В противном случае чрезмерная влажность скажется на сроке службы транспорта, а плесневый грибок испортит все поверхности, до которых он сможет «добраться». Вентиляция в гараже своими руками — операция вполне возможная и для владельца, но сначала ему необходимо познакомиться с видами систем воздухообмена, с принципами их работы, и с правилами организации.

Какие задачи решает вентиляция гаража?

Многие интересуются, нужна ли вентиляция в гараже. Она — насущная необходимость. Только вентиляционная система, обустроенная по всем правилам, обеспечивает безопасность и комфорт для машины и ее хозяина.

Благодаря регулируемому воздухообмену в помещении постоянно поддерживается оптимальная температура. Это одно из двух важнейших условий, если владельцы хранят в гараже овощи, заготовки и т. п.
Влага, которая скапливается в помещении, становится серьезной угрозой электронике и металлическим элементам автомобиля, инструментам, запчастям и различным вещам (овощам). Правильная вентиляция гаража гарантирует избавление от конденсата, появляющегося постоянно.
В помещении, которое предназначено для хранения автомобиля, практически всегда присутствуют пары технических жидкостей, бензина, дизельного топлива, ЛКМ и т. д. Однако самая большая, смертельная опасность — выхлопные газы работающего транспорта. Качественная вентиляция обеспечивает комфортный микроклимат, так как быстро выводит из автобокса пары вреднейших соединений.

Эффективная вентиляция для гаража — условие обязательное, причем совсем не важно, отапливается или нет помещение для хранения машины.

Разновидности вентиляции

Вентиляционные системы делятся на естественные, принудительные (механические) и комбинированные.

Естественная

Эта система относится к самым востребованным вариантам, поскольку ее работа основана на простейших законах физики. Из-за разницы температур теплый воздух поднимается вверх, а ему на смену приходят холодные массы.

Вентиляция в гараже и в погребе. Зачем вентилировать гараж?

Конечно, гараж – это технический объект, а не жилой, хотя некоторые автовладельцы могут не согласиться с этим утверждением. Если владелец автомобиля проводит в гараже значительную часть своего личного времени, а также использует подвал или сам гараж для хранения продовольственных запасов, тем более необходимо позаботиться о правильном воздухообмене в таком специфическом помещении.

Прежде всего, это высокая концентрация выхлопных газов, паров топлива и других технических жидкостей. Даже кратковременное пребывание в такой атмосфере очень вредно для здоровья человека.

Для поддержания нормальных рабочих условий в гараже, хранящегося оборудования и машин необходима вентиляция, которая постоянно удаляет загрязненный воздух и подает вместо него свежий. Система вентиляции особенно важна в утепленных гаражах, где движение воздуха через конструкцию затруднено теплоизоляцией. Хорошо организованная выхлопная система будет своевременно удалять вредные летучие химические вещества, которые могут нанести вред здоровью владельцев. Вытяжная система гаража необходима для регулярной просушки конструкции, которая из-за разницы внешних и внутренних температур конденсируется в замкнутом пространстве. Система естественной вентиляции гаража. Система воздухообмена для изолированного гаража. Дренаж для владельцев. Вытяжные воздуховоды системы вентиляции

Вторая проблема, связанная с неправильной вентиляцией гаража, – избыточная влажность. Водяной пар скапливается внутри помещения и конденсируется на различных поверхностях, включая автомобиль. В результате резко возрастает риск и скорость коррозии – другими словами, автомобиль ржавеет.

Нередко овощи, консервы, другие продукты питания или вещи, которым не нашлось места в доме или квартире, хранятся в гаражах или погребах под землей. Контакт с влагой и воздействие технических паров не лучшим образом скажется на всех этих изделиях. Однако эту проблему можно решить, просто позаботившись об эффективной вентиляции.

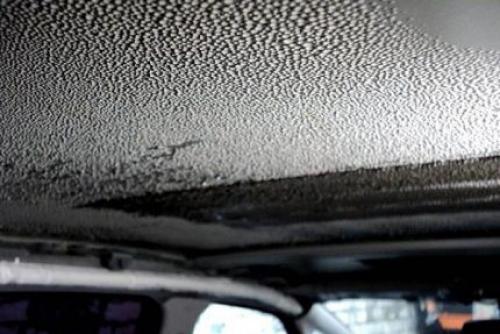

При плохой вентиляции на стенах и потолке гаража могут образовываться капли конденсата. Этот конденсат просачивается в автомобиль и может вызвать коррозию.

Вытяжной вентилятор для подвала гаража. Пошаговая монтажная инструкция

Рассмотрим для примера последовательность монтажа комбинированного варианта естественной вентиляции с дополнительной механической вытяжкой.

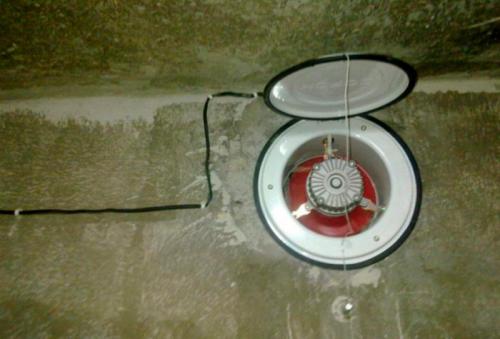

Канальный вентилятор позволяет легко превратить естественную систему вентиляции в принудительную, а при необходимости вернуть ее к первоначальному виду

Для этого потребуются отрезки пластиковых труб диаметром 110 мм с резиновыми уплотнителями, канальный вентилятор, встраиваемый внутрь воздуховода, на 10 – 15 Вт с питанием от сети 220 В.

Общую длину вытяжного участка выбираем в пределах 3 – 4 м, приточного – в зависимости от глубины подвала и расстояния до выхода за периметр гаража. Также нужны будут два съемных отрезка по 30 см. Один для вентилятора, другой для его замещения. При необходимости можно предусмотреть слив конденсата, тогда дополнительно потребуются тройник и колено. Последнее используется еще и при поворотах трубопровода.

Из инструментов понадобятся: перфоратор, бур, зубило, пробойник, коронка на 125 мм для сверления отверстий в бетоне. При большой толщине потолка, стен будет нужен удлинитель.

Хорошим дополнением к набору инструментов для перфоратора будут ручные пробойники. Ими выбивают из бетона фракции щебня или гравия, которые могут встречаться при сверлении, тем самым сохраняя дорогие сверла (победитовые или с алмазным напылением)

Обустройство вентиляции в подвале гаража проводим в два этапа.

Сначала проделываем все необходимые отверстия в бетонных перекрытиях, кирпичных перегородках внутри подвала, гаража и на крыше. Затем монтируем трубы.

Этап #1 — сверление отверстий

Придерживаемся следующей последовательности действий:

Определяем местоположение отверстий приточной и вытяжной трубы в подвале. Они должны располагаться по диагонали в разных углах потолка или верхней части стены. При этом, приточная труба должна выходить на северную сторону гаража, а вытяжная – на крышу, либо на южную.

Из подвала сверлим буром в потолке центр будущего отверстия под вытяжку.

На верху, в гараже, размечаем окружность 125 мм вокруг просверленного центра. Делаем буром несколько отверстий внутри нее. Затем сверлим коронкой. В случае попадания на армирующие пруты, освобождаем их от бетона зубилом и срезаем сабельной ножовкой по металлу.

Приставляем трубу вертикально из полученного отверстия в полу до потолка, и отмечаем положение ее центра. Сверлим буром отверстие.

На крыше гаража повторяем операции пункта 3.

Аналогично делаем отверстие для подачи в подвал воздуха с улицы, выполняя пункты 2 и 3.

Вентиляция погреба в гараже зимой. Особенности устройства вентиляции в погребе гаража

В подвальных помещениях, где хранятся овощи и другие запасы продовольствия, особенно важно наладить воздухообмен. В противном случае помещение может отсыреть, и продукты придут в негодность. Многие обустраивают под хранилище погреб гаража, и о вентиляции в нём забывать не стоит: это может привести не только к сырости из-за скопления конденсата, но и к полному разрушению всей постройки.

Владельцы гаражей часто стремятся использовать каждый квадратный метр земли, которая им принадлежит. Именно с этой целью под землёй оборудуется погреб, подвал для хранения ценных вещей или заготовок на зиму. Мало кто задумывается, что нужно обеспечить подходящие условия для поддержания стабильного микроклимата в этом помещении. Однако даже в гараже с подвалом правильная вентиляция необходима.

Обеспечив оптимальный обмен воздуха, можно избежать многих негативных последствий . К ним относятся:

Верхняя часть гаража намного быстрее остывает, чем подземная, поэтому в подвале будет всё время жарче, чем над землёй. Это может привести к накоплению влаги внизу, её испарению и подъёму в гараж. За этим последует порча автомобиля или мотоцикла, а также хранящихся рядом с ними инструментов.
Порой в гаражах хранят то, что дома причиняло бы слишком много неудобств: различные горюче-смазочные материалы и химические средства. При их испарении выделяются токсичные вещества, опасные для людей. Если они накопятся в помещении, человеку грозит отравление и даже смерть. Обустройство правильной вентиляции помогает избежать этой угрозы: свежий воздух из окружающей среды будет поступать постоянно, разбавляя концентрацию токсинов, а сами они смогут постепенно выветриваться.

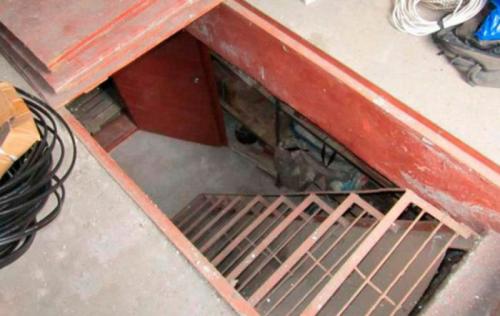

Как правильно сделать вытяжку в погребе гаража. Вентиляция погреба в гараже: правильное выполнение работ

Вентиляция в погребе в гараже

Вентиляция в погребе в гараже крайне важна и имеет довольно практическое значение. Сегодня мы и коснемся вопроса, как правильно сделать вентиляцию в погребе гаража.
По видео будет показана полностью работа и на фото можно будет увидеть все этапы выполнения работы. Так же будет предложена полная инструкция и вы ничего не забудете.

Функции вентиляции

Чтобы работу выполнить правильно и причем своими руками, сначала надо знать, для чего нужна вентиляция и каковы ее функции. Ведь цена вопроса заключается не только в правильном хранении овощей в подвале , но и в сохранности машины.
А это уже крайне важно.

Принципиальная схема работы вентиляции

Итак:

Если есть погреб в гараже, вентиляция выполнит функцию вывода излишков влаги. Ведь она не навредит овощам, но пагубно влияет на автомобиль;
Так же вентиляция отведет и выхлопные газы автомобиля, которые крайне опасны для здоровья человека ;
Вентиляция буде способствовать и сохранности автомобиля, особенно это заметно в зимнее время. Когда вы поставите машину в гараж, тогда растаявший снег навредит кузову. Тогда как вентиляция отведет излишки влаги;

Система вентиляции гаража своими руками

Теперь вы понимаете, зачем нужна вентиляция, и можно ее сделать полностью своими руками. Здесь важным моментом является выбор системы вентиляции.

Внимание: Сразу надо учитывать и объем влаги. Если у вам местность в низине и сильное скопление влаги, тогда сделать полностью естественную вентиляцию довольно сложно. Здесь надо будет ставить и дополнительный вентилятор.

Есть естественная вентиляция и принудительная. Но второй вариант более затратен в финансовом плане, поэтому надо эффективно использовать простые физические свойства.

Виды вентиляции

Перед началом ведения работ надо сразу определиться в способе вентиляции.
Основных существует три:

Вентиляция приточная – это довольно хороший вариант, который еще и позволит очищать поступающий воздух. Она прекрасно подойдет для закрытого помещения, ноля гаража лучше применять комбинированную, а это приточно-вытяжная, такая система делается в двух вариантах;
Первый, это простая естественная вентиляция. Такая конструкция будет самой дешевой и здесь применяются просто физические свойства.
Делается установка двух труб, одна из которых будет приточной, вторая вытяжной. Работает на разнице температур на улице м внутри помещения

Внимание: Здесь будет один существенный минус. Такая вентиляция можно сказать не работает в летнее время, когда температура внутри помещения и на улице практически одинаковая.

Такой способ прекрасно подойдет для гаража, который имеет не большую величину. Только при этом надо качественно утеплять трубы при наступлении холодов.
Так же понадобится в зимнее время делать и чистку труб о снега, для облегчения этой работы делаются съемные трубы, тогда такую работу сделать гораздо проще;
Вентиляция принудительная, которая довольно быстро приблизит климат в закрытом помещении к естественному. В данном варианте движение воздуха делается принудительно. Здесь только надо подобрать нужную мощность комплектующих, что позволит обеспечить качественным воздухом практически любую площадь.

Необходимые материалы

Сразу надо будет подготовить все материалы, которые потребуется. Их не сложно приобрести в розничной торговле и цена его не высокая.
В первую очередь надо составить схему выполнения работ и ее надо нанести на бумаге. Сразу просчитайте и количество материала.

Совет: Обратите внимание на количество труб. Вам могут понадобится и переходники и повороты, которые значительно упростят установку. Прикиньте и отходы, которые обязательно будут.

Итак:

Понадобится и грибок защитный;
Трубы в необходимом количестве;
Защитная сетка;
Провод с нужным сечением;
Защитная сетка;
Для изоляции понадобится герметик;

Делаем естественную вентиляцию своими силами

Это будет самым простым и дешевым вариантом:

Делаем в кладке стены один канал вентиляционный, его сечение должно быть примерно в один кирпич. Также можно применить и другие материалы, к примеру блоки, их просто надо положить на бок;
После этого крепим сетку, которая защитит от проникновения грызунов в помещение;
После этого делаем отверстие и в потолке. Туда крепится труба. Движение воздуха достигается и путем разного уровня расположения отверстий.

Схема естественной вентиляции

Внимание: Для эффективной работы вентиляции такого типа, надо сделать перепад между отверстиями не менее 3-х метров.
