Барбекю из кирпича порядовка. Изготовление мангалов и барбекю из кирпича: чертежи, схемы, порядовки

Барбекю из кирпича порядовка. Изготовление мангалов и барбекю из кирпича: чертежи, схемы, порядовки

У вас есть дача. Вы хотите сделать ее не только красивой, но еще удобной и комфортной для отдыха своей семьи и друзей. И чтобы не сильно дорого все обошлось. Не знаете, с чего начать? Мангалы и барбекю для дачи из кирпича сделанные своими руками по фото – идеальное начало для обустройства дачного участка. Уверяем – ознакомившись с этой статьей и посмотрев чертежи, вы соорудите на своем участке идеальную барбекюшницу, на которой потом будете готовить вкусную и полезную еду.

Пошаговое руководство по подготовке и строительству барбекю своими руками из кирпича

Предварительные работы (планировка и чертежи)

Перед тем как построить мангал из кирпича, необходимо тщательно продумать, каким он будет. Рекомендуем обратить внимание на следующие моменты:

• Где будет строиться барбекю – в летней кухне или на улице. Лучше выбрать уличный вариант, так как во время приготовления пищи в доме будет слишком жарко. Но если планируется частое ее использование в зимнее время, тогда лучше внутри.
• Если планируете строить не самую элементарную из конструкций, рекомендуем подумать о ее укрытии. Крыша или навес защитит ваш мангал от дождя, снега, опадающих листьев. С накрытием он прослужит намного дольше.
• Не забудьте предусмотреть вытяжку для удаления из рабочей зоны дыма. А также места для хранения дров, посуды. Подумайте, нужна ли столешница и мойка. Если барбекю будет находиться поблизости с кухней – в этом нет необходимости, так как все предварительные приготовления можно проводить на кухне.
• Вам нужны только мангал и барбекю из кирпича или более функциональная конструкция, в которую могут входить варочная панель, духовка, гриль, казан, коптильня и т. д.
• Печи-барбекю бывают с разными системами отопления: на электричестве, на газу, на углях, на дровах. Выберите наиболее подходящий вариант для себя. В первых двух отделения на дрова (уголь) не нужны.

  Разные системы отопления

• Не забудьте, что в топке должны быть кирпичные выступы или металлические стержни, на которые потом будет устанавливаться решетка для жаренья или шампура и поддон на угли. А может вам больше подойдет мангал вставка в кирпичное барбекю, тогда его нужно купить и вставить в печь. Выступов в таком случае не надо.



  Готовый мангал, который вставляется в печь

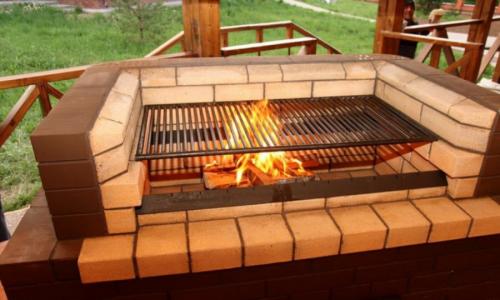

• Важно правильно выбрать место для расположения решетки. Она должна устанавливаться согласно росту человека, чтобы было максимально удобно готовить пищу. Если решетку расположить низко, придется все время сгибаться, если высоко – лицо будет близко к горящим дровам. Оба случаи крайне неудобны.

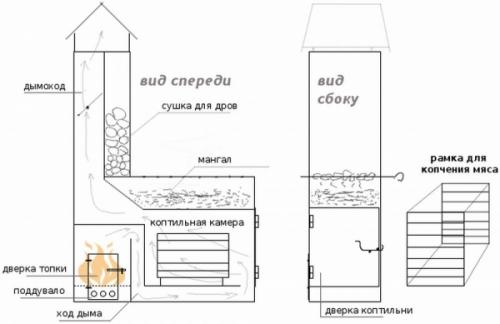

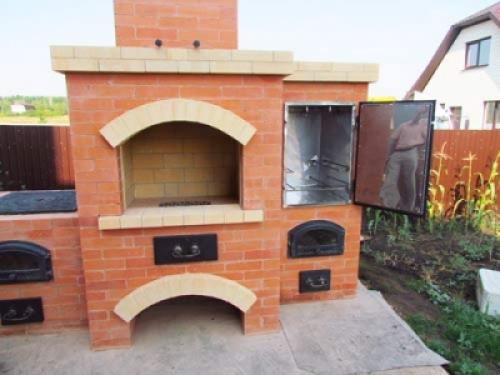

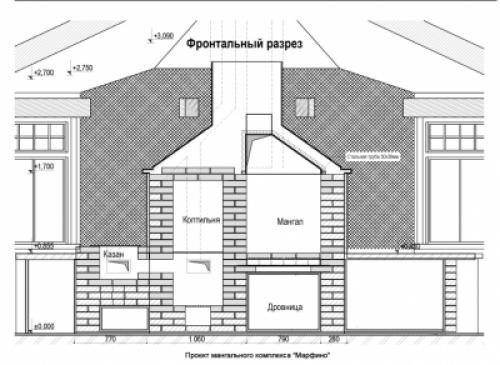

Порядовка барбекю с казаном и коптильней. Строим мангал с коптильней из кирпича своими руками. Простой или с местом под казан

Владельцы дачных участков получили возможность усовершенствовать процесс приготовления и вкусовые качества шашлыка. Мангал-коптильня из кирпича позволит своими руками создавать кулинарные шедевры.

Это достигается соединением функции мангала для жарки и коптильни, где продукты закрываются в металлической емкости и обдаются дымом .

К сожалению, магазинные варианты мангалов-коптилен однообразны. Поэтому многие любители жареного мяса занимаются сооружением такого устройства самостоятельно.

К тому же, барбекю, приготовленное на самодельном мангале-коптильне, получается ароматнее. Соорудить подобное устройство из кирпича может каждый хозяин .

Разновидности кирпичных мангалов с коптильней

Построить мангал с коптильней из кирпича своими руками можно в разных вариантах. Среди дачников распространены следующие модели:

• с водяным затвором — для изготовления дополнительно понадобятся листы из нержавейки;
• наподобие каминов — стандартный набор материалов (кирпичи, песок, цемент) + пристраивается крыша;
• из кирпичей, уложенных на раствор песка, цемента, извести.

Размеры выбираются индивидуально, в зависимости от количества и объема приготовляемой на даче пищи. Оптимальными считаются устройства метровой длины, с шириной 0,5 м , глубиной на четверть метра.

В качестве аксессуаров покупаются оригинальные решетки , металлические затворы , достраивается место для хранения посуды, столешница. Можно сделать освещение для приготовления еды в вечернее время.

Стоит ли строить кирпичный мангал с коптильней своими руками?

Благодаря материалу изготовления мангала-коптильни, такое устройство приобретает ряд преимуществ:

• долговечность ;
• надежность ;
• эстетичность ;
• удобство процесса готовки .

Но есть и минусы:

• для сооружения необходим опыт в стройке из кирпича;
• невозможность переместить готовое изделие , из-за чего нужно тщательно продумывать размещение.

Для выбора подходящего проекта любители барбекю ориентируются на стоимость исходных материалов, умение с ними работать. Также нужно учитывать и функционал.

Сложные проекты формата "мангал-казан-коптильня" стоит использовать, если все функции будут востребованы. Часто решающим фактором становятся внешние характеристики устройства. Независимо от варианта постройки мангала-коптильни из кирпича, удобство и высокое качество приготовления в нем обеспечены.

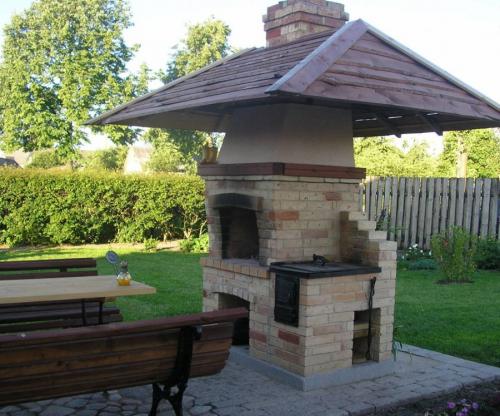

Процесс постройки на примере мангала-коптильни с крышей

Сооружение кирпичного мангала с коптильней состоит из 2 этапов:

• создание мангала;
• возведение коптильни.

В интернете существует множество проектов и чертежей, нужно тщательно подойти к их выбору и не хватать первый попавшийся.

Выбор чертежа мангал-коптильни

При выборе проекта и чертежа для постройки мангала с коптильней самое главное — узнать размеры каждого элемента конструкции и рекомендуемый материал . Опытный строитель легко разберется в чертеже и быстро соорудит устройство самостоятельно.

При рассмотрении найденных чертежей обращайте внимание на наличие на рисунке этапов сооружения:

• фундамента ;
• цоколя ;
• трубы ;
• очага ;
• печки-плиты под казан ;
• крыши .

Обязательным элементом подходящего чертежа является общий вид спереди и сбоку , внутренние элементы — рамка для копчения, мангал.

Выбор кирпича и материалов отделки

Для сооружения мангала с коптильней понадобятся два вида кирпичей: шамотные — огнеупорные, для обустройства внутренней части и полнотелые для остальной части сооружения. Чтобы не ошибиться с выбором материала для камеры сгорания, обращайте внимание на следующие характеристики:

• острота и ровность краев указывает на высокой качество огнеупорного кирпича;
• сильный удар по шамотному кирпичу приведет к расколу на цельные куски , но не к крошению;
• плотность — маркировка М-500 (наиболее прочный) и , качество определяется постукиванием молотка, металлический звук обозначает высокую плотность;
• маркировка кирпича , указывающая на его назначение — ШБ-8 или ША-8;

Для долговечности устройства и простоты его использования необходимо позаботиться о выборе высококачественного кирпича. Основные критерии выбора:

• ровная поверхность, без трещин и сколов указывает на качественность изделия;
• цвет — красно-оранжевый или соломенный с коричневыми точками;

Внимание! Если при ударе молотком по кирпичу слышится глухой звук, это указывает на пустоты в нем. Такой кирпич является браком производства или просто некачественным, мангал с коптильней из него прослужит недолго.

Источник: https://mebel-doma23.ru/novosti/barbekyu-iz-kirpicha-svoimi-rukami-poryadovka-izgotovlenie-mangalov-i-barbekyu-iz-kirpicha

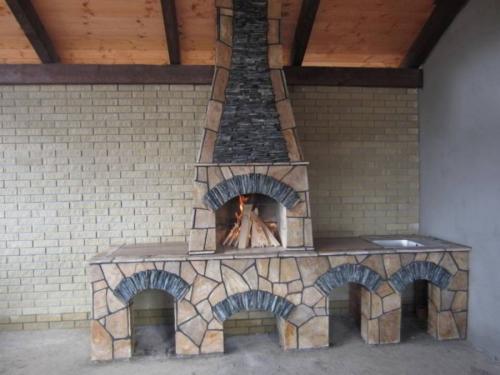

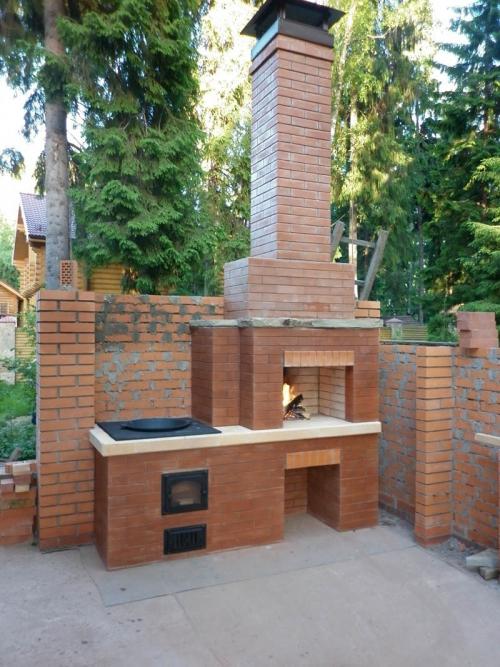

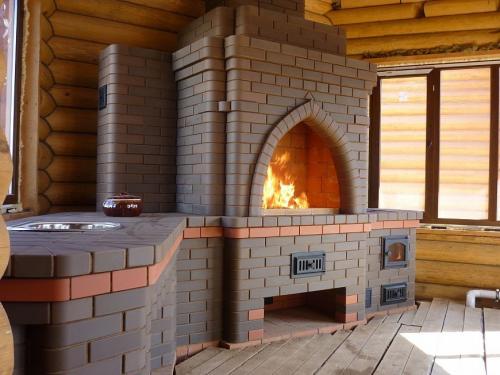

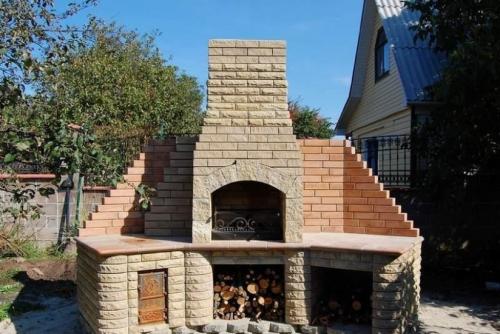

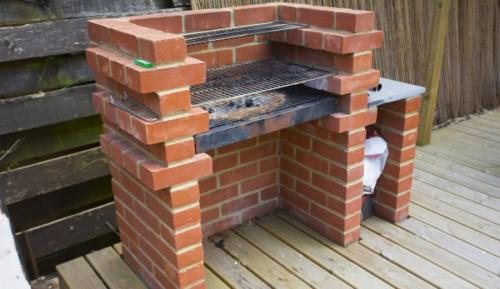

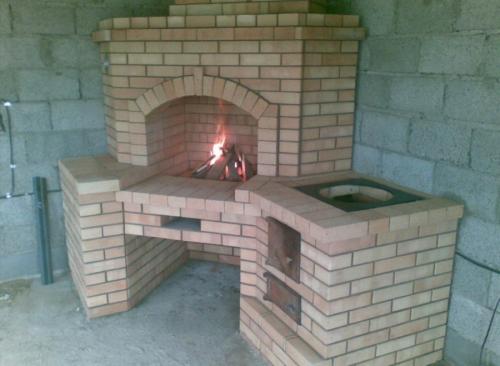

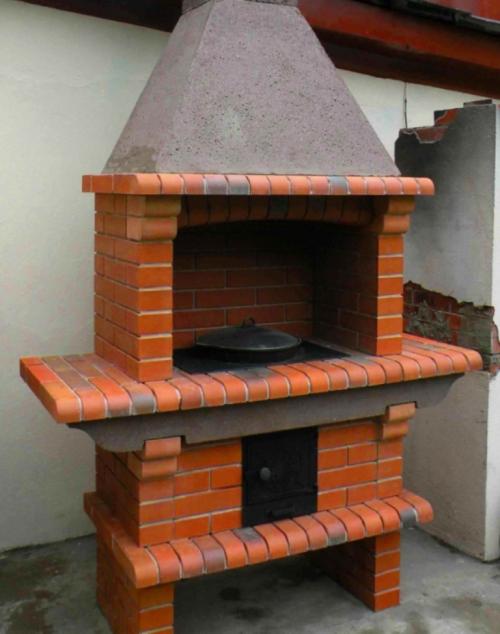

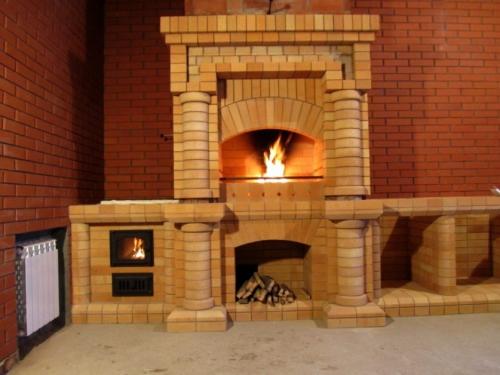

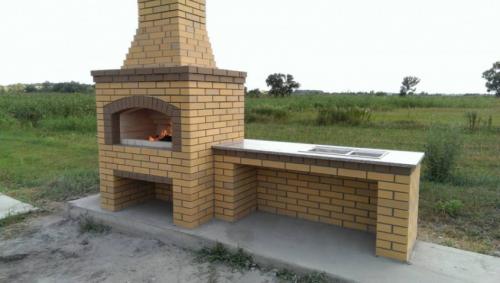

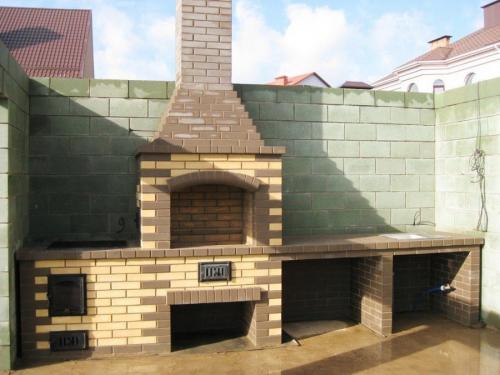

Зона барбекю из кирпича. Барбекю из кирпича: как сделать простой комплекс своими руками. Проекты, чертежи и порядок выполнения работ

Трудно представить дачу или загородный дом без выделенного участка под барбекю. Металлическая конструкция весьма функциональна, но не имеет особого внешнего изыска. Поэтому люди, желающие иметь красивые печи на даче, отдают предпочтение кирпичным барбекю.

Разновидности барбекю на дачу

Если у вас небольшой участок, и вы хотите его использовать максимально функционально, то необходимо остановить выбор на мобильных моделях. Они просты в монтаже и могут быстро демонтироваться. Приспособления на колесах легко перемещаются по территории сада и запросто вывозятся на природу.

Стационарное барбекю имеет более массивную конструкцию, его нужно устанавливать на предварительно подготовленный фундамент. Часто это целый комплекс, позволяющий большой компании отдохнуть у огня.

Кирпичные печи имеют разную форму и габариты. Они могут монтироваться под крышей или не иметь ее. Различаются модели по форме жаровни – треугольные, круглые, квадратные, многоугольные. Такое разнообразие позволяет подобрать конструкцию, наиболее подходящую под выбранный участок установки.

Как выбрать удобное место

Прежде чем ставить мангал барбекю, необходимо определиться с площадкой. Важные требования – пожарная безопасность, комфорт соседей и удобство доступа. Часто дорожки к месту установки делают из керамзита и шлака.

Площадка должна соответствовать таким параметрам:

• доступность участка и источника воды;
• безопасная близость к дому;
• удаленность от растительности и соседских построек;
• обеспечение защиты построек на участке от повышенного тепловыделения;
• учет направления ветра в сочетании с высотой трубы;
• отсутствие в ближайшей доступности легковоспламеняющихся предметов и детских сооружений.

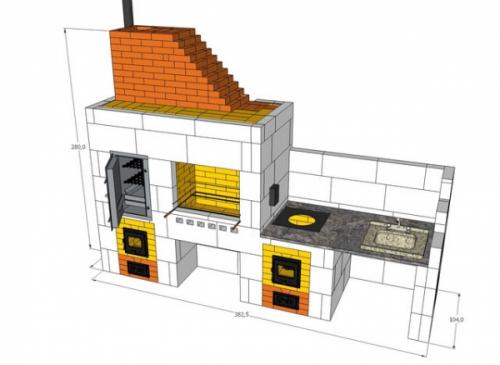

Подготовка чертежей

На первом этапе следует определиться со стилем, в котором будет выполнена конструкция. Вы можете выбрать простую схему печи из кирпича или ориентироваться на более модернизированные чертежи с множеством дополнительных функций.

Однако в любом случае по рисунку нужно конкретизировать, что из себя будет представлять очаг, установленный на постаменте, и решетка.

Специалисты рекомендуют ориентироваться на такие стандарты при определении параметров будущей печи:

• высота конструкции – не более 180 см;
• габариты постамента – до 80-90 см;
• уровень жаровни – 50-70 см с возможностью оборудования места для просушивания древесины;
• внутренняя ширина печки – до 50 см.

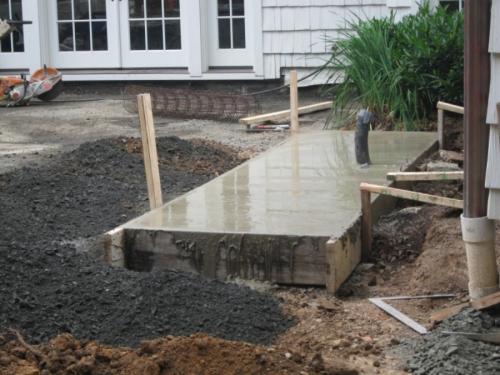

Технология обустройства фундамента

Вне зависимости от того, какие виды печек вас заинтересовали, их надежность будет зависеть от качества заложенного фундамента. Как правило, под барбекю сооружают неглубокий П-образный фундамент монолитного типа. Для его сооружения следует вырыть траншею на 30-50 см в глубину.

Дно покрывается гравийной подушкой, затем ее поливают и уплотняют. Сверху гравия нужно установить арматурный каркас и соорудить опалубку. В угловых зонах не помешают металлические прутья.

Раствор для заливки готовят из раствора цемента 300-й марки с песком. Залитый фундамент должен твердеть и набирать прочность несколько дней. В ряде случаев можно упростить задачу и заменить фундамент плитой из железобетона, закрепленной в грунте.

Сооружение пьедестала

Для установки такой основы кирпич кладется в два ряда в соответствии с порядовкой по чертежу. Обязательно требуется укрепление арматурными прутьями.

Для кладки используется раствор, в котором присутствует глина. Под действием высоких температур она спекается. Глину рекомендуется смочить для извлечения воздушных пузырьков. Помимо красной глины в состав смеси входят песок, вода и цемент.

Кладка барбекю

Важный этап сооружения печей или каминов барбекю состоит в гидроизоляционном покрытии конструкции. Поэтому для устранения риска появления сырости в конструкции фундамент защищается слоем рубероида.

После этого можно приступать к обустройству цоколя из облицовочного кирпича. При потребности сводов у очага подпорку сооружают до начала кладки. В таком случае сооружение арки будет значительно облегчено.

В процессе работы используется песчано-глиняная смесь с добавлением цемента. Желательно использовать керамический кирпич М200. Печной также допустим, но его стоимость высока.

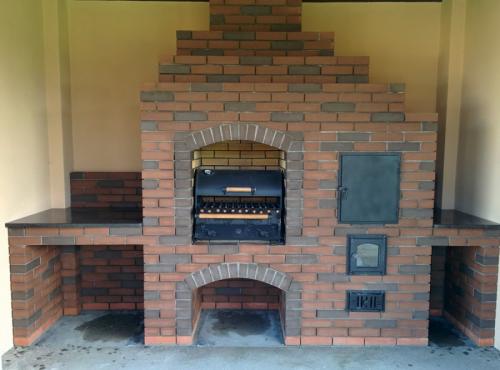

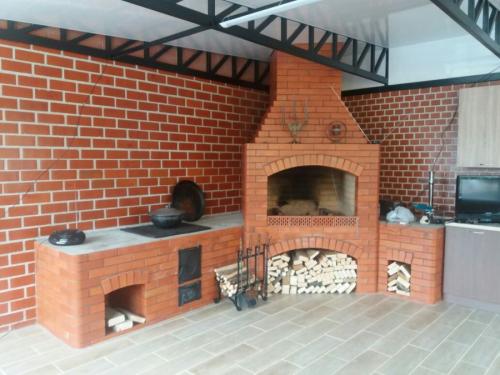

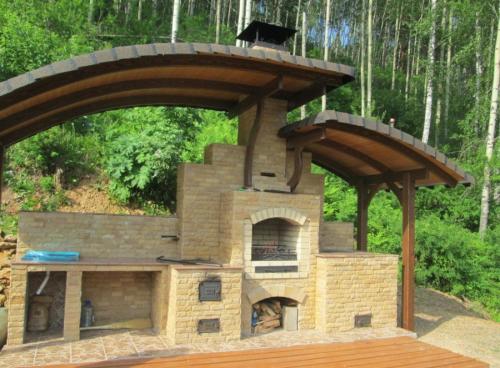

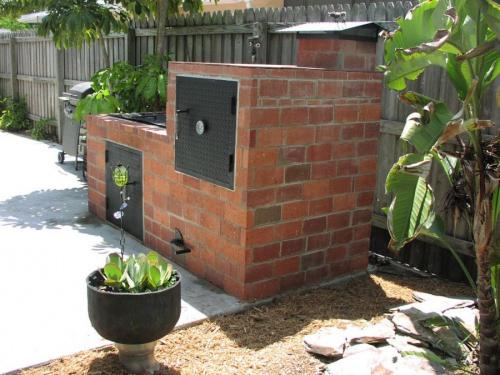

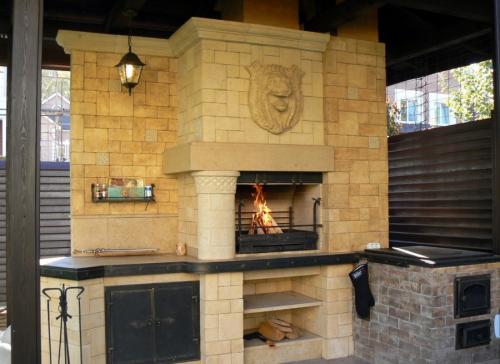

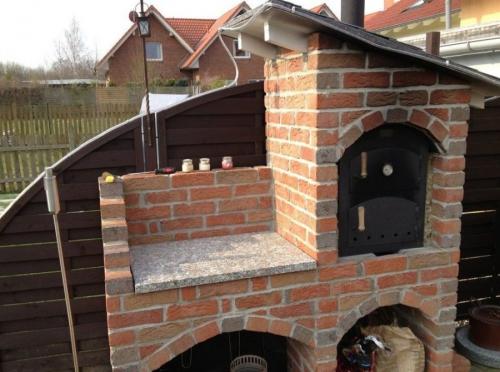

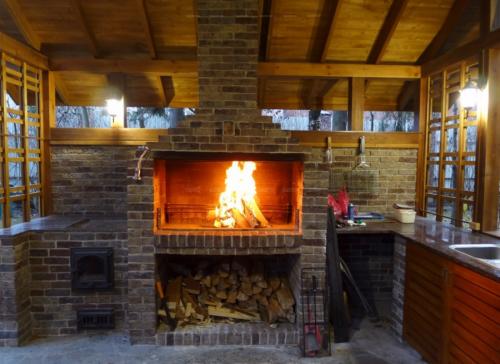

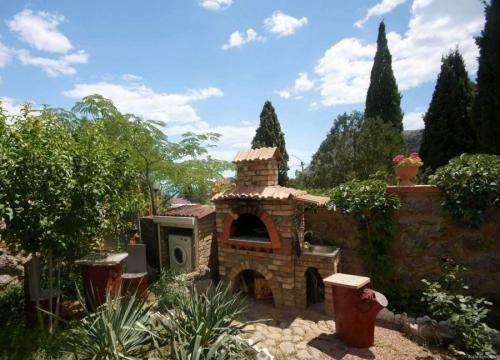

Уличные барбекю из кирпича. Мангал из кирпича: чертежи, фото, видео. Инструкция, как сделать простой мангал на участке?

Как вы представляете себе летний отдых на природе? Чаще всего ассоциации будет такими: друзья, костер, шашлык. Для оптимального использования ресурсов и места на своем участке конечно подойдет только мангал.

Все в жизни человека идет путем оптимизации, вот и сфера отдыха не исключение! Намного проще построить на участке стационарный, безопасный и удобный мангал, чтобы не ломать себе голову в будущем. Поэтому не удивительно, что такое решение для загородного дома самое популярное.

К выбору каким именно будет ваш очаг на участке, нужно подходить с умом, ведь видов мангалов из кирпича несколько: круглогодичной эксплуатации, с функцией коптильни, с фундаментом.

Выбор места для мангала из кирпича

Есть несколько очень важных параметров для благоустройства удобной зоны такого отдыха. Как правило, мангал для загородного дома является «сердцем» ландшафтного решения. Итак:

• Выбранная площадка должна быть ограждена от ветра и пыли, при приготовлении еды это важно. Также не желательно раздражать дымом соседей, а в некоторых случаях дым может быть еще и горючим.
• Поверхность для возведения кирпичного мангала должна быть выровнена
• Лучше если расстояние до коммуникаций не велико(вода, электричество)пригодятся Вам при использовании мангала

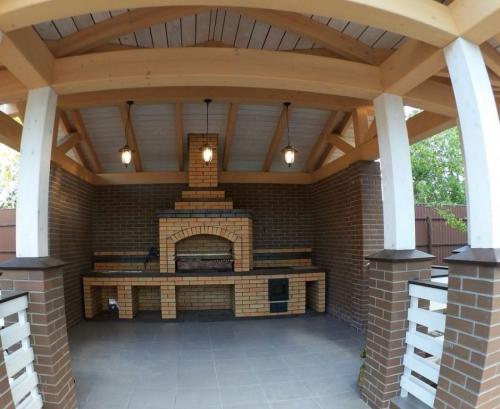

• Для увеличения срока службы, мангал лучше всего располагать под навесом, в беседке. Осадки быстро разрушают материалы, ухудшают внешний вид мангала
• Эргономичное расположение предметов мебели, облегчит процесс приготовления пищи и обеспечит радость от совместного времяпрепровождения компании
• Важные сердцу растения и грядки лучше расположить подальше. Не всегда температура благоприятна для растений

После того как вы взвесили все плюсы и минусы, оценили и выбрали место для отдыха. Можно посмотреть фото мангалов из кирпича и приступить к выбору проекта.

Проектирование мангала

Большой плюс мангала из кирпича это универсальность. Зачастую конструкция позволяет использовать ее как барбекю, жаровню, вертел и гриль. При правильной планировке мангала его возможности возрастают. Зачастую дополнительным бонусом идет возможность коптить продукты или использовать очаг как тандыр.

Можно разнообразить конструкцию дополнительными нишами для хранения дров, посуды, аксессуаров. Очень удобно при приготовлении еды иметь под рукой раковину и рабочее место для разделывания мяса.

Зачастую нужно организовывать поддувало. Не забываем про навес, для комфортного отдыха. Здесь следует учесть еще наличие освещения, которое способствует хорошему отдыху и комфортной работе.

При выборе материалов лучше учесть:

• Высокие температуры (горение разниться в зависимости от рода древесины)
• Перепады температур (учитываются также непредсказуемые природные условия)

Например, кирпич стоит выбирать специализированный-огнеупорный. Силикатные виды, не функциональны при таких температурных нагрузках.

На самом деле, множество чертежей мангалов можно найти в интернете. Чаще всего, чтобы найти нужный вариант придется переработать гору информации. Для идеального проекта, вам наверняка придется совместить несколько вариаций чертежей. Отдельные понравившиеся элементы легко кооперируются и таким образом проект становится индивидуальным.

Лучше всего для ориентации на местности вычертить эскиз в масштабе. Желательно взять за меру размер кирпича, чтобы не приходилось резать. С функциональным чертежом Вам будет легко посчитать количество материалов.

Самостоятельное строительство мангала

Куда бы не завела вас фантазия, основные этапы строительства у всех кирпичных мангалов плюс-минус одинаковые. Стоит учитывать глубину ниш и габариты приобретаемых в дальнейшем металлических элементов. Итак, как сделать мангал своими руками:

Фундамент

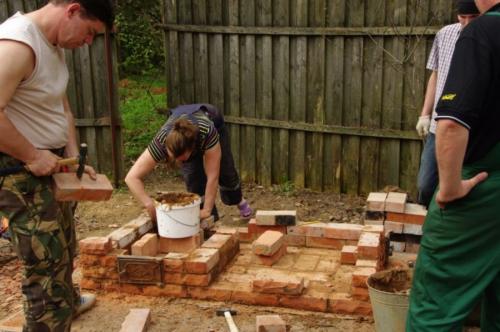

Разметка на местности может легко осуществляться с помощью колышков и шпагата. Котлован под фундамент выкапываем с запасом по 5 см с каждого края. Яма должна иметь равномерную глубину, без перепадов.

Затем закрываем дно шлаком, после чего по периметру устанавливаем опалубку. Армируем металлом, вяжем каркас или укладываем тяжелое железо сеткой. Потом заливаем все бетоном. На затвердевание может уйти больше трех дней.

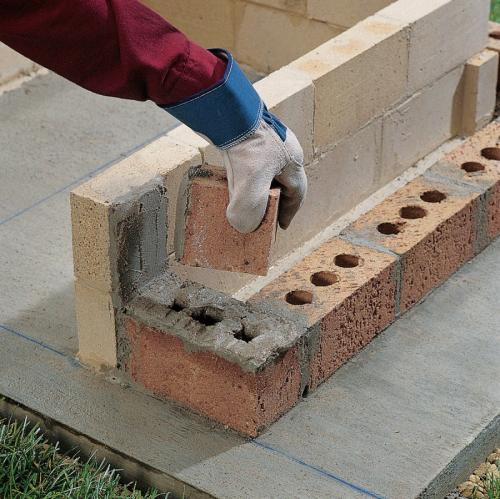

Выкладка стены из кирпича

На бетонное основание фундамента желательно залить стяжку, выровняв уровень пола. После этого укладываем гидроизоляцию, например, рубероид. Стенки кладутся на обычный раствор в один кирпич.

Часто можно заметить армирование металлическими стержнями. Не забываем о красоте, стенки должны быть выровнены по уровню, лишний раствор вовремя убираем, от проекта не отступаем. При создании арок нужно не забывать о симметрии.

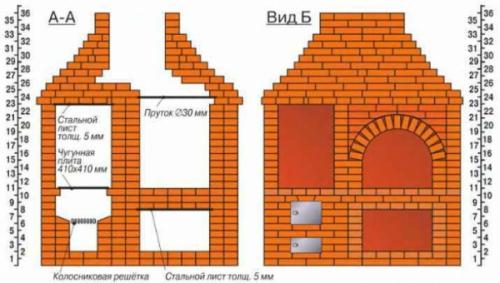

Порядовка барбекю с казаном из кирпича кладочные чертежи. Кладем барбекю

Ну вот наконец мы добрались до самого главного – изучения порядовки при возведении барбекю. Наши кладочные чертежи порядовки барбекю из кирпича основаны на конкретной конструкции, которая имеет высоту 1 м, длину 1,8 м и глубину 0, 9 м.

Впрочем, не обязательно строго им следовать, ведь можно увеличить (уменьшить) строение, но главное соблюдать все пропорции.

Основная часть

Выбранная нами схема состоит из Ш-образной конструкции, толщиной в один кирпич. Она разделяется на две части: столешница и жаровня.

Также требуется сделать поддон для углей из стального листа, впрочем, обо всем по порядку.

• Для отметки положения первого ряда, необходимо сделать обвязку из шнуров . Вспомним курс школьной программы: диагонали правильного прямоугольника должны быть равны. Используя эту аксиому довольно легко создать правильный контур.

• Перед началом кладки следует уложить на фундамент слой рубероида для обеспечения гидроизоляции . Можно заменить его на специальную гидроизоляционную пленку.
  Для возведения барбекю лучше использовать двойной силикатный кирпич м 150, так как он обладает потрясающей теплостойкостью. Впрочем, можно использовать и более простые аналоги или огнеупорный шамотный кирпич.

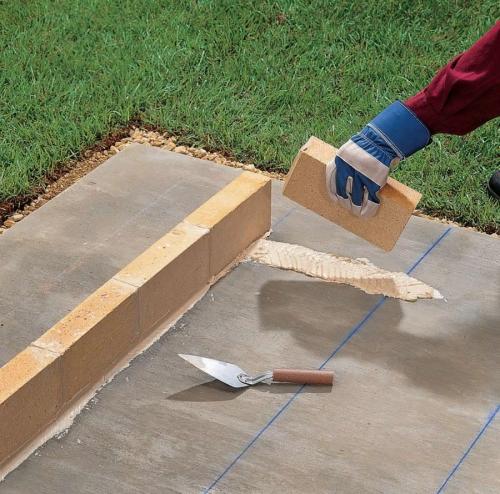

• Затем мастерком наносится небольшой слой раствора по установленной отметке.
• После чего укладывается первый ряд кирпича (последовательность также будет дана ниже). Делайте это так, чтобы он шел строго по контуру. Закончив кладку, проверьте ровность с помощью уровня, и в случае необходимости придавите немного мастерком.
• Второй ряд укладывается таким же образом, но начиная с половинки кирпича. Это нужно для того чтобы разорвался вертикальный шов. Разрезать кирпич можно с помощью болгарки (с диаметром диска не более 240 мм).

Совет: для облегчения резки вымочите кирпич в простой воде в течение 15-20 минут.
Данная мера сделает его более податливым.

• Третий и пятый ряды должны быть начаты с цельного кирпича, а четвертый вновь с половинки. Таким методом нужно уложить первые пять рядов, регулярно проверяя их горизонтальность.
• Шестой ряд требуется уложить поперек, чтобы он тем самым создал выступ, поддерживающий столешницу и металлический лист для угля. Укладывать кирпичи нужно таким образом, чтобы они одинаково нависали со всех сторон.
• Задняя стенка должна быть выполнена в два ряда.
• Далее нужно будет возвести еще три ряда кирпича, которые нужны для функционирования жаровни. Седьмой и девятый ряды должны быть начаты с цельного кирпич, а восьмой с половины.

• После чего добавляется ряд кирпичей, установленных на ребро, таким же методом, как созданный ранее выступ для столешницы и решетки. Точно так же задняя стенка выкладывается двумя слоями. Для придания более привлекательного вида, последние ряды можно сделать из другого кирпича, например, из печного.
• Затем добавляется еще три ряда, которые будут являться защитой от ветра. Одиннадцатый и тринадцатый начинается с цельного кирпича, а двенадцатый с половины. Специалисты советуют сделать в этих рядах небольшие отверстия для поступления воздуха, который способствует процессу горения.

Заключительный этап

Через 20-30 минут после завершения кладки нужно пригладить стыки между кирпичей чем-нибудь, к примеру, обрезком шланга. Разумеется, лучше вооружиться профессиональным набором для данных работ, но его цена может отпугнуть рядовых граждан.

Совет!
Любой кирпич обладает внушительным водопоглощением, поэтому его следует обработать гидрофобизатором.
Это увеличит его эксплуатационный период.

Пользоваться созданным барбекю можно будет только через 3-4 дня, так как нужно дать окончательно высохнуть глиняному раствору. При желании к нему можно подвести освещение, что позволит проводить пикник в любое время суток.
