Фундамент для дома с подвалом приходится закладывать в грунт не менее чем на 160 см. Чем глубже, те выше влажность почвы: ближе грунтовые воды, чаще встречается верховодка, поэтому, кроме традиционной гидроизоляции под плитой, в качестве защиты от подмыва обязательно предусматривается подбетонка толщиной 8-10 мм.

Схема монолитного цокольного этажа на фундаментной плите

Наличие бетонной подготовки даёт возможность качественно выполнить гидроизоляцию. При устройстве поверхностных фундаментов для этой цели используют ПВХ-мембрану, которую можно укладывать прямо на грунт. Но она не даёт полной герметичности, так как не особо плотно примыкает к основанию. При глубоком заложении плиты лучше выполнить наплавляемую битумную гидроизоляцию - будучи зажатой между двумя бетонными плитами, она обеспечит идеальный уровень защиты.

Подготовка к строительству фундамента с подвалом - этапы

Порядок подготовительных работ, выполняемых перед заливкой основной плиты таков:

1. Разметка участка и вынесение отметок на местность.
2. Копка котлована.
3. Монтаж геотекстиля (устройство разделительного слоя).
4. Отсыпка с уплотнением: щебнем, песком или их смесью, что зависит от гидрогеологии участка.
5. Устройство дренажа (при необходимости).
6. Установка маячных реек и заливка по ним бетонной подготовки из смеси класса В7,5.
7. Уход за бетоном подготовительной плиты, ожидание набора прочности.

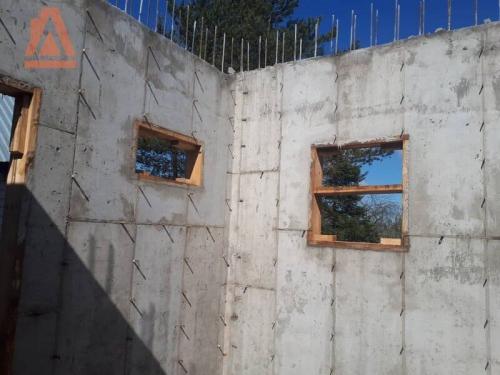

После того, как фундамент наберёт необходимую прочность, выставляется вертикальная опалубка под стены. В неё закладывают каркас и увязывают с выпусками арматуры, выступающими из плиты. Сразу формируют оконные проёмы и закладывают гильзы для ввода коммуникаций, после чего снова приступают к бетонированию. В итоге получается монолитная бетонная чаша, которая после устройства тоже бетонного перекрытия превратится в сухой и герметичный подвал.

Фундамент с цоколем своими руками. Виды цоколя и особенности возведения

В зависимости от разновидностей несущей стены, которая фиксирует фундамент, цоколь может быть таких разновидностей:

1. Выступающий. При таком типе стены основного строения будут вдвое тоньше, чем цокольный этаж. Преимущество такой постройки – практичность, легкость монтажа, экономичность.
2. Западающий. Такое строение имеет нестандартный внешний вид с архитектурной точки зрения. Цоколь отличается надежностью и практичностью, он менее восприимчив к влаге, а конструкция защищена от губительного воздействия воды.
3. Фундамент с цокольным нижним этажом находится на одном уровне с несущими стенами. В таком случае стены этажа с цоколем и основной конструкции имеют одинаковую толщину. Особое внимание уделяется выбору гидроизоляционных материалов и их обустройству, поскольку основная задача гидроизоляции – защита поверхности от негативного влияния окружающей среды.

Это интересно: гидроизоляции цоколя своими руками .

В данном

Выбирая цоколь, необходимо следовать следующим рекомендациям:

1. Если вы имеете дело с тонкостенным строением, то следует обустраивать выступающий цоколь. Таким же правилом нужно руководствоваться, если планируется возведение нижнего этажа под жилую площадь: даже когда эта часть постройки будет размещена частично под землей, в ней все равно будет тепло.
2. Если же вы планируете использовать поддомный этаж под кладовую, то обустраивайте цоколь западающего типа. Такая конструкция порадует вас доступной ценой и надежностью.
3. Не следует строить цоколь на уровне с основанием, поскольку это снизит степень защиты строения от губительного воздействия влаги. Также при такой постройке может пострадать внешний вид конструкции, поскольку для обустройства гидроизоляции и утепления требуются дополнительные расходы.

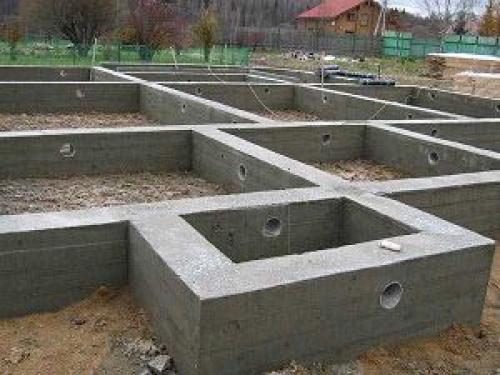

Монолитный ленточный фундамент чертеж.

представляет собой основной тип опорных конструкций, подходящих для большинства построек, грунтов и гидрогеологических условий.

Существует несколько разновидностей ленточных оснований, которые состоят из разных материалов или имеют отличия в технологии строительства.

Наиболее надежным и прочным вариантом является монолитный ленточный фундамент, способный выдерживать массивные и тяжелые постройки.

Рассмотрим его конструкцию и порядок возведения.

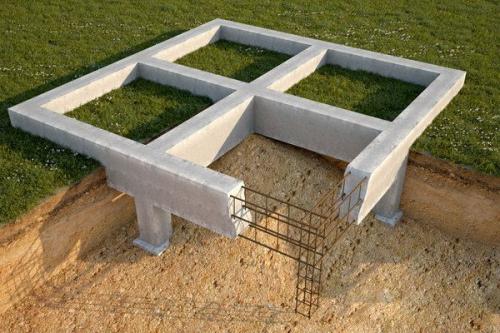

Монолитный ленточный фундамент представляет собой цельную железобетонную ленту, отлитую за один раз и имеющую равномерные качества по всей длине. Такой вид основания демонстрирует максимальные эксплуатационные качества, опережая сборные типы ленточных фундаментов.

Монолитная лента имеет высокую прочность, устойчивость к внешним нагрузкам, в особенности — к нагрузкам морозного пучения, возможных на влажных грунтах. Высокие показатели позволяют снизить расход материалов, что делает фундамент дешевле.

Достоинства и недостатки

К достоинствам монолитной ленты принято относить :

• Универсальность, способность нести постройки любого назначения.
• Равномерное распределение веса постройки по всей длине ленты.
• Высокая прочность ленты в любом участке, отсутствие слабых мест конструкции.
• Относительная дешевизна возведения.
• Возможность постройки зданий или сооружений из любого материала.
• Объем земляных работ можно ограничить.
• При необходимости, возможно создание подвала или погреба.
• Технология строительства отработана до мелочей и результат всегда предсказуем.

Существуют некоторые недостатки :

• Некоторые виды грунтов не допускают строительства на этом виде основания.
• Требуется тщательное и качественное обследование гидрогеологического состояния участка.
• Трудовложения и объемы материалов достаточно велики.

Имеющиеся минусы не повлияли на популярность монолитной ленты, уверенно лидирующей среди всех альтернативных технологий.

Сфера применения

Монолитное ленточное основание имеет наибольшую прочность и несущую способность.

Это делает его пригодным для использования в качестве опорной конструкции для различных построек :

• Деревянных.
• Пено- и газобетонных.
• Шлакоблочных.
• Кирпичных.
• Железобетонных.

Кроме того, монолитная лента способна эффективно работать на разных типах грунта :

• Песчаные. Супеси.
• Суглинки.
• Глинистые.

Не годятся рыхлые и неустойчивые, а также слоистые типы грунтов с разнородными прослойками. Они способны образовывать водоносные слои, периодически наполняющиеся и вновь иссякающие. Подобные условия требуют использования другого типа основания.

Виды

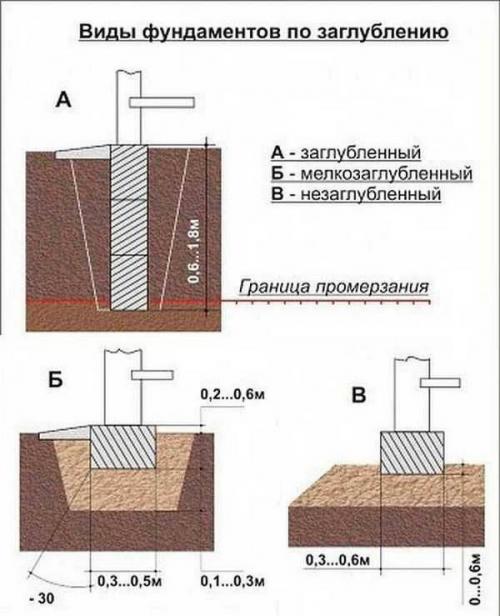

Существует два варианта строительства монолитной ленты:

• Мелкозаглубленный фундамент . Погружается в грунт на относительно небольшую глубину (чаще всего, 60-70 см), выше уровня зимнего промерзания. Используется на сухих участках с глубоким залеганием грунтовых вод, с плотными грунтами и отсутствием неустойчивых слоев.
• Заглубленный вариант. Глубина погружения превышает уровень зимнего промерзания. Это позволяет исключить возможность появления нагрузок пучения, направленных снизу вверх. При этом, боковые усилия пучения остаются неизменными и преодолеваются увеличением толщины слоя засыпки пазух.

Выбор технологии производится на основании геологических условий на участке и параметров будущей постройки. Чем выше и тяжелее будет дом, тем сильнее проявляется необходимость .

С подвалом или без?

Ленточный фундамент позволяет обустроить подвал. В то же время, если необходимости в нем нет, можно сократить объем земляных и прочих работ и отказаться от строительства подвального помещения.

Принципиальной разницы в сооружении фундамента нет, подвал не влияет на прочность или несущую способность основания . Если принимается решение о создании подвала, увеличивается объем земляных работ и повышаются требования к утеплению ленты.

При создании мелкозаглубленного варианта ленты выкапывается котлован, не заходя под ленту. Пол и стены заливаются бетоном с армированием, устанавливается гидроизоляция и утеплитель.

Как он устроен

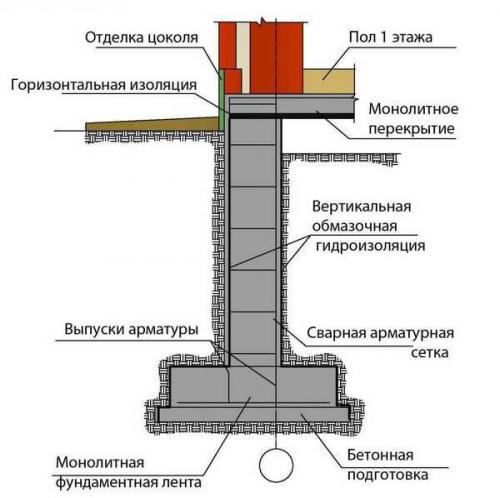

Монолитная лента представляет собой сплошную бетонную отливку с армпоясом внутри. Она залита в опалубку, установленную на слое песчаной засыпки (подушки), играющей роль дренирующего слоя . После застывания бетона опалубку снимают, а ленту гидроизолируют и утепляют.

Боковые поверхности ленты, погруженные в грунт, засыпаны слоем дренирующей засыпки, действующей аналогично песчаной подушке. Верхняя часть основания находится над поверхностью грунта и представляет собой цоколь здания.

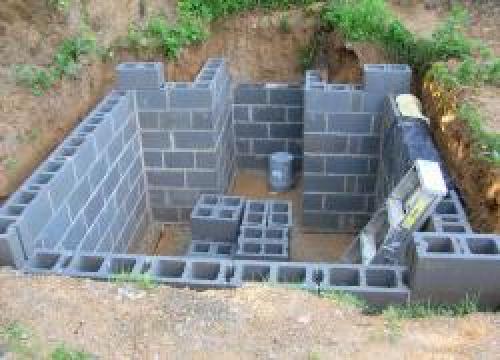

Строим дом с подвалом своими руками. С чего начинать строительство

Перед тем как построить подвал в доме своими руками необходимо:

• Определить уровень подземных вод. Без учета этого параметра грамотное сооружение погреба невозможно.
• Находится самое низкое место на участке и в нем бурится скважина. Ее стандартная глубина равна 2,5 метра.
• В скважину заглубляется труба и контролируется появление в ней воды.
• Наличие в трубе жидкости означает, что грунтовая вода поднимается выше, чем оптимальное значение.

Совет: Наиболее точные показания можно получить весной или осенью, когда вода поднимается до своего максимального значения.

• Учитывать степень пучения грунта. Причина этого явления – промерзание влажного грунта, он весной оттаивает и при этом разрушает плотность почвы, делает ее пористой.
• При поднятии воды выше, чем на 2,5 метра, проблему можно решить монтажом дренажа. Это устройство представляет собой трубу, проложенную под землей, через которую отводится вода в дренажную канаву. В этом случае обязательно нужно предусмотреть уклон дренажа: на каждые 10 метров – 5 сантиметров.

Как вырыть котлован

Средние оптимальные размеры подвала составляют:

• Глубина – 2,3 метра.
• Ширина и длина – по 2,5 метра.

Для его размещения выбираются самые возвышенные места на участках. Это дает дополнительную гарантию, что здесь будут отсутствовать подземные воды. Котлован можно выкопать самостоятельно, но лучше это делать с использованием экскаватора.

По периметру его размеры должны быть больше будущего сооружения на 0,5 метра со всех сторон. Это необходимо для устройства гидроизоляции стен.

Котлован для строительства подвала

После рытья котлована необходимо:

• Утрамбовать его дно.
• Насыпать гравийную подушку, высотой 30 сантиметров: 20 сантиметров засыпается песком и 10 сантиметров – гравием.
• Гравий втаптывается в дно котлована.
• Наверх подушки укладывается арматура из прутьев толщиной 8 миллиметров.
• Производится заливка бетонной смесью. Ее состав готовится следующим образом:

1. песок – три ведра;
2. цемент не ниже марки М-200 – одно ведро.

• Дается время на полное высыхание смеси.
• Укладывается гидроизоляционный слой.

Как выполнить гидроизоляцию пола и стен

Если мы сами строим подвал, то для соблюдения технологии, следует выполнить защиту пола и стен гидроизолирующими материалами. В этом случае применяются водостойкие рулонные материалы, такие как, рубероид, который укладывается на застывший бетон, а затем обмазывается гудроном.

При ширине погреба больше чем ширина рулона, его укладывают внахлест, а верхние края поднимаются вдоль стен и приклеиваются к ним.

Совет: На данном этапе еще нет стен, поэтому рубероид клеится только на бетон.

Защищаются от влаги и стены, но их гидроизоляция выполняется после возведения.

Источник: https://interer-stil.ru-land.com/novosti/stroim-dom-s-podvalom-svoimi-rukami-fundament-dlya-doma-s-podvalom-svoimi-rukami

Подвал в ленточном фундаменте. Строительство ленточного фундамента с подвалом своими руками

Для самостоятельного устройства подвала с использованием ленточного фундамента самым сложным моментом считается установка опалубочных щитов.

В целом надо понимать, что обладание минимальными навыками необходимо для выполнения любой работы. Возведение фундамента дома считается самым ответственным этапом, поэтому в работе необходима тщательность и основательность.

Постройте подвал своими руками

Расчет и подготовка

Не стоит самостоятельно рассчитывать нагрузки на фундамент без специальных познаний. Толщина стен должна соответствовать проектной, как и высота. Рассчитать количество досок для устройства опалубки, потребность в арматуре и необходимом объёме бетонной смеси надо предварительно.

Исходной точкой расчётов при самостоятельной работе должен быть эскиз фундамента с точными размерами ленты:

1. Общая площадь ограждающих опалубочных щитов равняется: внешний периметр дома Х высоту стены Х 2, плюс 10% на распорки, упоры, стяжки.
2. Потребность в арматуре подсчитывается индивидуально в зависимости от предполагаемой нагрузки на фундамент. Каркас из арматуры необходимо выполнить в эскизе, не забывая о различной толщине основных прутов и соединительных элементов.
3. В разрезе на эскизе ленточного фундамента должно быть не менее трёх пар арматурных стержней, уложенных по периметру подвала.
4. Потребность в бетонной смеси равна объёму внутреннего пространства опалубки + 5% на потери.

Перед строительством надо спланировать правильное складирование материалов на стройплощадке, обустроить подъезд и свободный доступ к котловану. Не стоит самостоятельно изготавливать бетон, особенно в больших объёмах.

Никогда приготовленная в кустарных условиях бетонная смесь не сравнится по качеству с бетоном заводского приготовления. Лучшим решением будет заказ бетона на заводе с доставкой миксером. С точки зрения качества фундамента заливать весь объём бетона следует единовременно.

Разметка и земельные работы

Разметка фундамента производится на дне котлована по правилам построения прямоугольников на плоскости. По углам забиваются колышки-маяки, затем по внешнему периметру натягивается шнур.

Параллельно и аналогично внешнему со смещением внутрь на толщину стены обозначается внутренний периметр. Правильность разбивки определяется равенством диагоналей прямоугольников.

С наружной стороны нужно обеспечить работы по последующей гидроизоляции монолитного ленточного фундамента, не допустить осыпание грунта в котлован.

Устройство опалубки и арматурного каркаса

Опалубочные щиты изготавливаются вне котлована

При изготовлении особое внимание надо обратить на отсутствие щелей между досками. Обычно используется доска 20-25 мм, брус для стяжек и упоров 40х40, 50х50 мм

Ход работ:

1. Щиты внешнего периметра опускаются в котлован и предварительно фиксируются.
2. Устанавливается и связывается вязальной проволокой арматура каркаса.
3. Опускаются щиты внутреннего периметра.
4. Опалубка выставляется точно по размерам, внутренние и внешние щиты сбиваются сверху перекладинами.
5. Снизу щиты фиксируются от расползания клиньями, по высоте — упорами снаружи, которые опираются на колья, вбитые на расстоянии.

Все стяжки и упоры жёстко крепятся гвоздями или саморезами. В креплении лучше переусердствовать и забить лишний упор, чем позволить опалубке разъехаться во время приёма бетона.

Распалубка, гидроизоляция и обратная засыпка

Бетон равномерно заливается по всей ленте на полную высоту опалубки. Минимальный срок схватывания смеси 7 суток. Распалубку следует производить равномерно, снимая упоры и стяжки. Не следует применять удары по свежему бетону. Щиты аккуратно снимаются и удаляются из котлована.

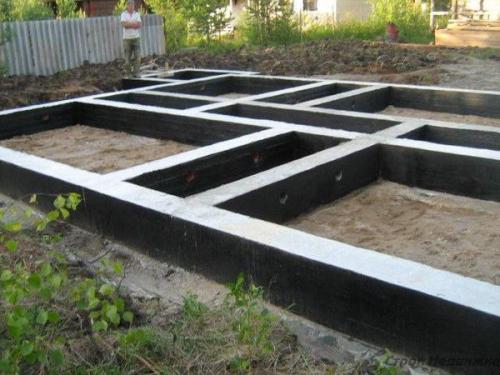

После окончательного высыхания бетона снаружи поверхность обмазывается сплошным слоем битумной мастики. На битум наклеивается внахлёст рубероид или толь сплошным ковром в одном направлении. После высыхания сверху наклеенного слоя аналогично наносится второй, но перпендикулярно первому.

После выполнения гидроизоляции фундаментной ленты производится обратная засыпка грунта.

Для дополнительной гидроизоляции можно вместо засыпки внешних пазух грунтом использовать густой раствор обычной глины. Если залить пазухи таким раствором, то образуется глиняный замок, гарантирующий отсутствие воды в подвале.
