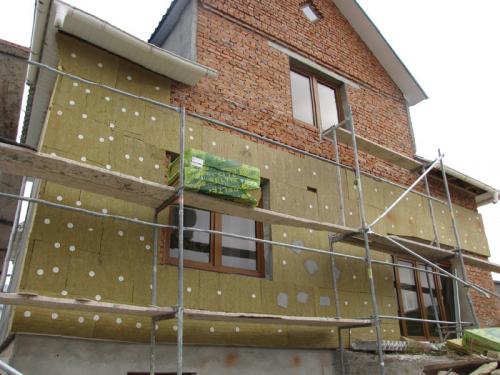

Неутепленные внешние стены – это большие теплопотери и невозможность поддержания в жилых помещениях комфортного микроклимата. Оптимальный вариант – монтировать термоизоляцию со стороны улицы. Однако, в ряде ситуаций утепление снаружи просто невозможно, и приходится прибегать к внутренним работам.

Калькулятор расчета толщины внутреннего утепления «минвата + гипсокартон»

Если обстоятельства вынуждают применять утепление изнутри, то часто используют качественную минеральную вату, которую затем облицовывают одним-двумя слоями гипсокартона. В подобной схеме немало «подводных камней», и если уж приходится к ней прибегать, то следует выполнять термоизоляцию на основании проведенных расчетов, чтобы не получить больше вреда, нежели пользы. Помощь в вычислениях окажет предлагаемый калькулятор расчета толщины внутреннего утепления «минвата + гипсокартон».

Цены на минеральную вату

минеральная вата

Об основных нюансах проведения расчета будет сказано ниже.

Калькулятор расчета толщины внутреннего утепления «минвата + гипсокартон»

Пояснения по проведению расчетов

• Чтобы стена могла считаться полноценно утепленной, ее суммарное термическое сопротивление должно быть не ниже установленного нормированного значения. Это параметр определяется действующими СНиП, а для облегчения поиска требуемого значения ля своего региона проживания – можно воспользоваться следующей картой-схемой (в данном случае берутся показатели «для стен», которые отмечены фиолетовыми цифрами).

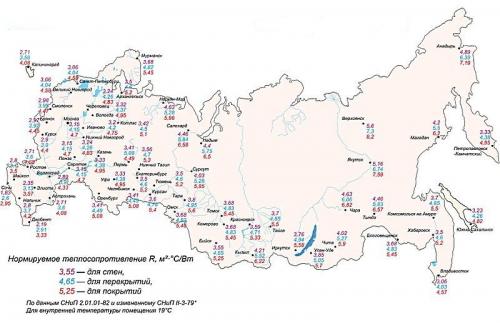

Карта-схема для определения нормированного значения сопротивления теплопередаче по климатическим регионам России

Эта характеристика складывается из термических сопротивлений каждого из слоев конструкции стены:

1 – Сама стена;

Минвата размеры – важный вопрос, который нужно решить до укладки материала. Для конкретного вида работ подходит минеральная вата разной длины, толщины и ширины.

2 – Слой внешнего утепления (если есть).

3 – Слой внутреннего утепления (который и будет рассчитываться калькулятором).

4 – Слой внешней отделки стены — если он оказывает влияние на ее теплотехнические характеристики. Отделка, выполненная по технологии вентилируемого фасада, в расчет не принимается.

5 – Внутренняя отделка – в данном случае по исходному заданию это один или два слоя гипсокартона.

• Для каждого слоя определяющими параметрами являются толщина (ее необходимо вносить в калькулятор пользователю) и коэффициент теплопроводности материала (уже учтен в программе вычисления).
• Внешние слои утепления или отделки – необязательны, их может и не быть – калькулятор предусматривает возможность такого выбора.
• Для внутреннего утеплителя в программе заложен коэффициент теплопроводности, равный 0,04 Вт/м׺С, свойственный большинству качественных марок базальтовой или стекловаты.
• Толщина стенового гипсокартона принимается 12.5 мм.

При внутреннем утеплении внешних стен необходимо стремиться минимизировать толщину термоизоляционного материала. Это, во-первых, дает экономию пространства в помещении, а во-вторых, излишнее утепление бывает даже вредным.

Если расчет показывает отрицательное значение, то утепления изнутри и вовсе не требуется. Возможно, причина дискомфорта кроется в другом – неправильный расчет системы отопления, большие теплопотери через пол и потолок или через некачественные окна и двери. Одним словом, есть о чем задуматься.

Насколько эффективно и полезно утепление стен изнутри?

Цены на гипсокартон

гипсокартон

У подобной технологии термоизоляции – очень много недостатков, о которых следует знать заранее. Подробнее о теплотехнических параметрах, о недостатках и достоинствах, о технологии выполнения работ по внутреннему утеплению стены «минвата + гипсокартон» — в специальной публикации нашего портала.

Расход утеплителя на м2. Прикидочный теплотехнический расчет

Для точного и правильного выполнения задачи требуются познания в теплотехнике и данные по предполагаемым материалам, а также по характеристикам существующей или возводимой конструкции. Стандартные формулы и ход расчета представлены в тематической статье по. Там же дана информация по наиболее часто используемым термоизоляционным материалам.

Неспециалисту лучше опираться при расчете утеплителя для стен на существующие данные «с запасом», чтобы вероятная ошибка в расчетах не привела к недостаточной теплоизоляции. Обязательным является расчет требуемой сопротивляемости теплопотерям и реальной сопротивляемости возведенной (проектируемой) конструкции. Для примера, предложенного в статье – возведенный в Брянске дом из кирпича с толщиной стены 0,38 м (с учетом штукатурки) – допустимыми материалами могут быть:

Эти данные учитываются в расчете количества утеплителя и стоимости, причем полученные значения округляются до принятых у данных материалов: для базальтовой ваты, экструдированного и обычного полистирола плотностью (40…100) достаточно плит 10 см, для более плотного пенополистирола и минеральной ваты – не менее 15 см, самая плотная минвата выпускается толщиной 20 см.

Расчет толщины минеральной ваты. Стандартные размеры утеплителя

Лидером на рынке теплоизоляционных материалов является компания «Изовер». Она занимается производством плит, матов, рулонов и цилиндров. Разновидности минеральной ваты используют для утепления конкретного вида конструкций. Чтобы изолировать каркасную конструкцию обычно используют минеральную вату, в которой толщина равна 46-213 мм, ширина представлена в размере от 566 до 612 мм, а длина равна 1175 мм.

Для теплоизоляции стен, крыши, фасада и других частей зданий, а также для изоляции оборудования используется минеральная вата толщиной от 50 до 150 мм

Для качественной звукоизоляции многослойных стен используют минеральную вату таких размеров: толщина – от 51-101 до 205 мм, ширина – от 613 мм, длина – от 1175 мм.

Плоские кровли обычно изолируют ватой, которая имеет такие размеры: толщина – от 55 до 175 мм. Ширина – от 1195 мм, длина – от 1280 мм. Со всеми размерами минеральной ваты можно ознакомиться в специальных каталогах. Самым распространенным способом изоляции снаружи и внутри является укладка матов из минваты на каркасные конструкции.

Размеры ваты:

• ISOVER М34 – 40 мм на 200 мм, 610 мм на 1220 мм. 3000 мм на 9000 мм;
• Каркас-М37 – 42 мм на 203 мм, 610 мм на 1220 мм, 3000 мм на 22000 мм;
• ISOVER М40 – 50 мм на 200 мм, 610 мм на 1220 мм. 3000 мм на 9000 мм;
• Каркас-М40 – 50 мм на 200 мм, 50 мм на 1200 мм, 7000 мм на 14000 мм.

Чтобы изолировать трубопровода, необходимо использовать цилиндры минеральной ваты. Обычно для телпоизоляции кровли, фасадов, стен и прочих частей строения используют минеральную вату Кнауф, которая представлена в такой вариации: толщина- 55-155 мм, при этом ее длина и ширина может варьироваться. Последние характеристики следует выбирать, исходя из удобства использования.

Калькулятор расчета утеплителя на крышу. Калькулятор расчета толщины утепления ската кровли

Если на чердаке планируется организовать жилую комнату или даже просто хорошо оборудованное и отделанное подсобное помещение, то необходимо продумать вопрос утепления скатов кровли. Не стоит полагать, что это только защита от зимних морозов – без термоизоляции и в летнюю жару чердак способен превратиться в совершенно непригодную для пребывания людей зону, раскаляясь под действием солнечных лучей.

Калькулятор расчета толщины утепления ската кровли

Чтобы термоизоляция была полноценной, ее толщина должна соответствовать определенным нормам. Кстати, толщину необходимого утепления принимают в расчет еще при проектировании крыши – на нее нередко ориентируются и при выборе пиломатериалов для изготовления стропильных ног. Поможет определиться с этим параметром – калькулятор расчета толщины утепления ската кровли.

Ниже будут даны необходимые разъяснения, приведены справочные материалы.

Калькулятор расчета толщины утепления ската кровли

Как правильно произвести расчет?

Определение необходимой толщины утепления строится на том принципе, что суммарное термическое сопротивление строительной конструкции (кровельного покрытия в нашем случае) должно быть ни ниже, чем установленный СНиП показатель для данного региона, в соответствии с его климатическими особенностями.

• Найти необходимое нормированное значение сопротивления теплопередаче для места своего проживания можно по размещенной ниже карте-схеме территории РФ. При этом нас интересует в рассматриваемом расчете показатели «для покрытий» – указаны красными цифрами.

Карта для определения нормированного значения термического сопротивления строительных конструкций.

• Необходимо будет выбрать из предлагаемого перечня тип утеплительного материала – усредненные показатели термоизоляционных способностей каждого из них уже внесены в программу расчета.

Цены на базальтовые плиты

базальтовая плита

• Само кровельное покрытие, каким бы оно ни было, в расчет не принимается, так как по правилам оно должно быть отделено от слоя утепления вентиляционным зазором – для свободного выхода сконденсировавшейся влаги.
• Со стороны чердака слой утеплителя, как правило, всплошную обшивается тем или иным отделочным материалом. Чаще всего – это или натуральная древесина, или композитные материалы на ее основе, хотя могут применяться и гипсокартонные или гипсоволоконные листы. У всех этих материалов – весьма высокие термоизоляционные показатели, и их тоже можно включить в расчет общей теплопроводности конструкции.

Остальные вычисления калькулятор проведет сам. В итоге будет получена рекомендованная минимальная толщина выбранного утеплителя, в миллиметрах. Ее уже несложно привести к стандартным толщинам утеплительных материалов, организовав их монтаж в один или в два (предпочтительнее!) слоя.

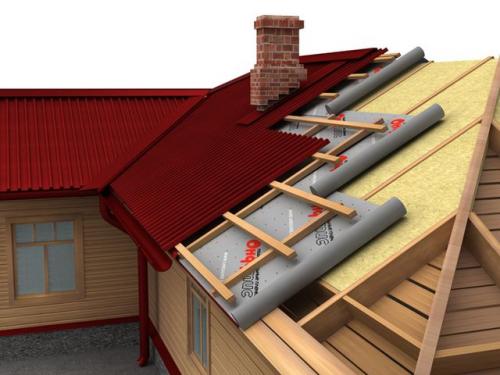

Как выполняется утепление кровли?

Безусловно, в кровельном «пироге», помимо самого утеплителя, применяются и другие необходимые материалы. Подробнее об этом – в специальной публикации, посвященной самостоятельному утеплению крыши дома .

Расчет количества утеплителя для пола. Расчет количества утеплителя для стен, перекрытий и фундамента

Наиболее популярные сегодня теплоизоляционные материалы для стен – пенополистирол (ППС), экструдированный пенополистирол (ЭППС) и минеральная вата. Именно о них и пойдет речь в этой статье. Сразу хотим обратить внимание, что минвата годится лишь для утепления стен и перекрытий, ее нельзя использовать в условиях повышенной влажности. А вот с помощью ЭППС можно утеплять все возможные поверхности, включая фундамент и кровлю, материал не боится воды, влага не влияет на его теплоизоляционные свойства.

Общая формула расчета количества утеплителя выглядит следующим образом:

Расчет толщины утеплителя

Если высоту помещения и длину периметра вы можете определить путем обычного замера рабочей поверхности, то для выяснения толщины утеплителя требуются специальные формулы. Рассмотрим на примере г. Новосибирск. Итак, этапы расчета.

1. Определяем градусо-сутки отопительного периода (⁰С сут/год), используя данные СП 131.13330.2012 (актуальная версия СниП 23-01-99 «Строительная климатология»)

2. Определяем нормативные значения требуемого сопротивления теплопередаче ограждающих конструкций (стен, пола, потолка)

Так как данные в таблице представлены для значений ГСОП, кратных 2000, то промежуточные значения определяются интерполяцией. Получаем следующие значения:

3. Рассчитываем толщину утеплителя

Для примера возьмем стену. Ее общее термическое сопротивление вместе с отделкой и теплоизоляционным материалом вычисляется по формуле:

Из неизвестных значений у нас термическое сопротивление железобетона . Вычисляем его по формуле:

Для получения более точных значений по конкретным материалам используйте данные

СП 50.13330.2012 (приложение С, таблица С.1).

Получаем:

По той же самой формуле вычисляем термическое сопротивление вагонки (толщину вагонки делим на коэффициент ее теплопроводности):

Далее рассчитываем термическое сопротивление изоляционного материала по формуле:

Для утепления стены используем для примера минеральную плиту Rockwool Лайт Баттс СКАНДИК со следующим коэффициентом теплопроводности:

Рассчитываем толщину изоляции:

Поскольку толщина выпускаемых минераловатных плит равна 50 и 100 мм, то для достижения этой толщины вам потребуется 2 слоя – 100+50 мм.
