Как сделать перекрытия между этажами в доме. Потолочные перекрытия в доме между этажами из деревянных балок

Как сделать перекрытия между этажами в доме. Потолочные перекрытия в доме между этажами из деревянных балок

Деревянные балочные перекрытия подходят для зданий из любых материалов, но чаще сооружаются в каркасных, брусовых и бревенчатых домах. Однако важно учитывать, что они имеют некоторые ограничения на применение:

• При обустройстве междуэтажного перекрытия ширина пролета не должна превышать 5 м.
• При сооружении чердачных горизонтальных ограждающих конструкций максимальная ширина пролета должна составлять до 6 м.

Рисунок 8. Конструкция перекрытия по деревянным балкам

Главным достоинством перекрытий по деревянным балкам является быстрый и простой монтаж без привлечения грузоподъемной техники и применения специального оборудования. Не менее весомые плюсы – малый вес и невысокая себестоимость.

Из недостатков особенно выделяется склонность древесины к гниению и низкий предел огнестойкости.

Как монтируют деревянные перекрытия?

Устройство межэтажного перекрытия этого типа выполняется из балок лиственных либо хвойных пород древесины. Сечение может быть разным в зависимости от габаритов пролета и вертикальных нагрузок, которые будут воздействовать на конструкцию - 50×200, 100×100, 100×200 мм или другое.

Последовательность и особенности устройства:

• Монтаж балок. Перед установкой весь пиломатериал надо обработать антисептическим составом (для защиты от грибка и плесени) и антипиренами (для увеличения уровня огнестойкости). При опирании брусов на бетонные и каменные стены их концы лучше дополнительно гидроизолировать, например, обернуть рубероидом. Концы балок обычно делают скошенными, а при установке оставляют зазор 20-30 мм до задней стенки.

  где 1 – деревянная балка;

  2 – гидроизоляционный материал;

  3 – теплоизоляция (можно использовать монтажную пену);

  4 – раствор.

  Рисунок 9. Место опирания деревянной балки на стены в разрезе

• Монтаж наката. К боковым граням балок крепятся черепные бруски (рис. 10), на них будет укладываться накат из досок, которые должны плотно прилегать между собой.

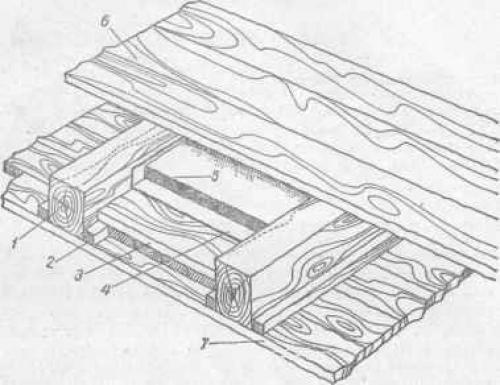

  где 1 – деревянная балка;

  2 – черепной брусок;

  3 – накат;

  4 – пароизоляционная мембрана;

  5 – теплоизоляционный материал;

  6 – чистовой пол;

  7 – чистовой потолок нижнего этажа.

  Рисунок 10. Устройство наката

• Изоляционные работы. Поверхность наката обязательно устилается пароизоляционной мембраной, поверх которой укладывается теплоизоляция (обычно минеральная вата). Утеплитель нужно накрыть гидроизоляционной пленкой.
• Отделочные работы. Поверх балок выполняется устройство чистового пола. Если перекрытие межэтажное, снизу балок производится отделка потолка нижнего этажа.

Как сделать перекрытие между первым и вторым этажом. Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

• Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
• Подшивка фанерой или плитами ОСБ потолочной поверхности;
• Система лагов с досками пола верхнего этажа;
• Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
• Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

Перекрытие между этажами в частном доме. Межэтажные перекрытия в частном доме

Обязательный элемент любого строения – межэтажное перекрытие. Это нагруженная часть здания, которая выполняет ряд задач. Перекрытия между этажами в частном доме разделяют пространство внутри строения на самостоятельные зоны. Межэтажная конструкция не только выполняет разделительную функцию, но и теплоизолирует жилое помещение, поглощает шумы, а также обеспечивает жесткость коробки здания. Для сооружения применяются различные стройматериалы, которые отличаются характеристиками и технологией монтажа.

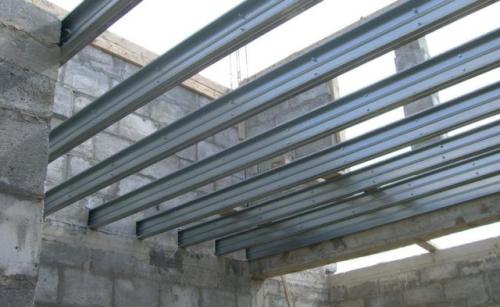

Межэтажное перекрытие дома

Какие должны быть перекрытия между этажами в частном доме

Перекрытия между этажами – это ответственный элемент строения, к которому предъявляется ряд требований. Перекрывающая основа должна иметь следующие свойства:

• быть прочной. Под воздействием собственной массы и нагрузок от оборудования, предметов интерьера не должны появляться трещины и снижаться жесткость конструкции. Уровень воспринимаемых нагрузок на 1 квадратный метр изменяется от функционального назначения отдельных помещений и составляет для чердачных помещений – 110 кг, а для цокольной и межэтажной основы – 210 кг;
• отличаться высокой жесткостью. Перекрывающие конструкции связывают капитальные стены коробки здания в общий силовой контур, обеспечивая повышенный уровень устойчивости строения. Под воздействием усилий допускается минимальная стрела прогиба, составляющая для основ чердачных помещений – 1/200 и для перекрытий, расположенных над цоколем – 1/250;
• надежно звукоизолировать помещение. Основа должна предотвращать доступ внешних шумов. Применение эффективных звукопоглощающих материалов и герметизация зазоров на участках стыковки позволяют снизить отрицательное влияние шумовых факторов и создать благоприятные условия в помещении;
• уменьшать потери тепла. Применение теплоизоляционных материалов позволяет снизить коэффициент теплопроводности. Благодаря снижению теплопотерь, уменьшается объем расходов на поддержание благоприятной температуры. Увеличенный слой утеплителя должен устанавливаться над цоколем, а также на уровне чердака;
• противостоять воздействию открытого огня и повышенной температуры. При возникновении пожароопасной ситуации, потолочные перекрытия в доме между этажами не должны позволять распространяться огню, временно локализуя очаг возгорания. Огнестойкость зависит от применяемого материала и составляет для оштукатуренных конструкций из древесины – 15 минут, железобетона 1 час. Металлические конструкции обладают максимальным порогом огнестойкости.
