Каркас из бруса для гипсокартона. Когда правильно устанавливать каркас из дерева

Каркас из бруса для гипсокартона. Когда правильно устанавливать каркас из дерева

Несмотря на развитие строительного рынка, традиционные экологически чистые материалы остаются востребованными. Если для дома используется кирпич или пеноблок, то банька обязательно будет из строевого леса. Для таких строений логично устанавливать гипсокартон на деревянные рейки.

В подсобках с нишами, на лоджии приходится резать металлопрофиль на куски, сборка их затруднена в стеснённых условиях. Гораздо удобнее распилить бруски. Дерево обладает низкой теплопроводностью, поэтому на балконе будет теплее. Как утеплить стены на балконе можете узнать на нашем сайте. Обрешетку можно сделать разной глубины и подобрать брус по ширине. В нее устанавливают утеплитель необходимой толщины.

В частном доме с подсобным хозяйством найдется запас дерева. Из него можно выпилить брус для каркаса нужного размера. Древесина легкая в обработке и удобна в подгонке под небольшие размеры.

Деревянные бруски легки в обработке и удобны в подгонке под небольшие размеры

На гипсокартон с деревянной основой можно навешивать отдельные элементы . Каркас из профиля усиливают брусом, прикрепив его внутрь планок..

Ну и наконец, крепление гипсокартона на деревянный брус обойдется дешевле, чем на профиль.

Недостатки конструкций

К минусам можно отнести:

1. Боится повышенной сырости. Поэтому в ванной, помещениях с неустойчивым температурным режимом не рекомендуют устанавливать деревянную основу под ГКЛ. Специальные пропитки смогут повысить устойчивость к влаге, препятствовать образованию плесени и грибка.
2. Дерево – живой материал, при неблагоприятных условиях даёт усадку, его может повести. Чтобы этого не произошло, обязательно выбирайте сухой брус (14-16 % влажности). Перед установкой он не меньше недели должен отлежаться внутри помещения.
3. Древесина тяжелее металлопрофиля – учитывайте нагрузки, особенно при сборке потолочных конструкций.

Помните, что даже после обработки специальными пропитками, дерево легко воспламеняется.

Как найти деревянный каркас под гипсокартоном. Как найти деревянный каркас

Несмотря на то, что прочность дерева намного меньше и существенно отличается от свойств металла, деревянные конструкции и сейчас применяются в качестве каркаса при отделке поверхности потолка и стен гипсокартоном.

Находить деревянные рейки очень сложно. Как найти выход из сложившейся ситуации?

Магнитом большой мощности можно обнаружить саморезы, с помощью которых гипсокартонный лист крепится к деревянным рейкам. Если водить им над этими элементами крепления, он будет стопориться.

Также проблему можно решить с помощью других методов:

• Простукиванием. Это самый легкий способ. Для поиска нужно сжатой в кулак рукой простучать нужное место потолка или стены. Из-за полости гипсокартонных стен в местах пустот звук будет глухой. В местах, где находятся рейки, звук будет иным. Можно пометить карандашом нужное место и можно приступать к работе
• Пробивая гвоздем место в стене. Это не очень практично, так как если не получиться найти рейку, стена будет повреждена, и ее придется шпаклевать
• С помощью плана и чертежа. Этот способ даст лучшие результаты. Проводя ремонтные работы, в том числе и крепление гипсокартонных листов, практически всегда составляют план, который позволит приблизительно определить место, где расположены деревянные рейки
• Проведением расчета шага монтажа профилей. Этот инженерный способ используют, если работы проводились самостоятельно, и еще не забыто, как они проводились

Многие способы помогут обнаружить элементы каркаса под гипсокартоном. Только не стоит спешить, нужно все правильно рассчитать, чтобы не повредить отделку и точно найти элемент застеночной конструкции.

Деревянный каркас своими руками. Каркасный дом своими руками: пошаговая инструкция

Есть мнение, что строительство каркасного дома вполне можно осилить самостоятельно. Например, заказать на заводе силовой каркас с инструкцией для самостоятельной сборки, чтобы сэкономить на бригаде сборщиков. При большем желании можно даже закупить материалы на строительном рынке, изготовить каркас и собрать дом полностью с нуля своими руками.

Но очевидно, что браться за такое мероприятие стоит, только досконально изучив каркасную технологию строительства, пообщавшись с профильными строительными компаниями и владея базовыми навыками сборки деревянных конструкций.

Изучить технологию необходимо для того, чтобы определиться с вариантами наполнения каркаса (утеплитель, пароизоляция, гидроизоляция), видами внутренней и внешней отделки, а также решить вопрос, будет ли устанавливаться вентилируемый фасад. От выбора вариантов напрямую зависит сложность работ и решение по самостоятельному их выполнению либо привлечению бригад по крайней мере на некоторые этапы сборки.

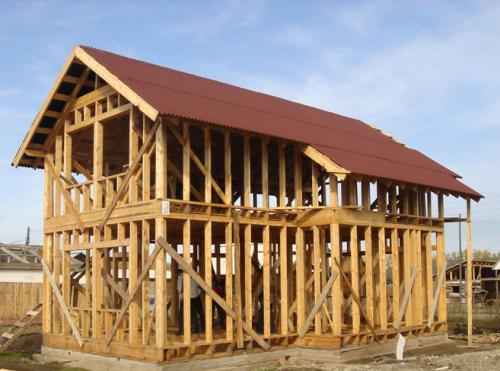

Постройка каркасного дома

Постройка каркасного дома: краткая инструкция

В деле самостоятельной сборки каркасного дома важно ничего не упустить и не допустить ошибок. Перед вами — краткая обзорная инструкция, которая поможет увидеть картину в целом, чтобы рассчитать свои силы и возможности:

• Проектирование. В него входит как архитектурная часть — дизайн дома, расположение помещений, стен и перегородок, окон и дверей, так и конструктивная и инженерная части — толщина стен, устройство силовых элементов, расположение санузлов, трассировка инженерных систем. Все параметры предварительно отражаются на схеме, чтобы можно было скорректировать некоторые моменты, проверить правильность расчетов, изменить планировку. Рабочие чертежи — это детальные схемы отдельных частей, с помощью которых можно выполнять все работы, придерживаясь указанных параметров.
• Разметка и грунтовые работы. В первую очередь, местность под будущее строительство расчищается, потом делается разметка под проект дома. Необходимость выкопки котлована под фундамент и его глубина определяется типом фундамента. На выбор типа влияет геология грунта, вес и конфигурация будущего дома. Для свайного фундамента (свайно-винтовой, буронабивной) рыть котлован не надо, для ленточного заглубленного — надо. Если предполагается цокольный этаж или подвал — котлован будет глубоким.
• Монтаж. Если предварительные работы были выполнены верно, во время монтажа останется собрать все детали в единое целое, получив готовый контур дома. В сборку входит установка силового каркаса, его наполнение, устройство пола и кровли, монтаж окон, дверей, внутренних перегородок.
• Отделка. Производится как внутри, так и снаружи дома, с целью получить эстетически привлекательное, долговечное и простое в эксплуатации строение.

Каркас для гипсокартона. Особенности монтажа профилей для каркаса стены из гипсокартона

зарекомендовали себя среди владельцев помещений, как надёжные, прочные и долговечные ограждающие конструкции.

Минимальный собственныйисключает передачу повышенных нагрузок на перекрытия, а низкая стоимость делает их доступными для каждого собственника недвижимости.

Устойчивость данной конструкции обеспечивается устройством несущего каркаса из оцинкованных профилей, к стенкам и полкам которого крепятся элементы облицовки.

Чтобы корректно возвести ограждающую конструкцию, необходимо знать тонкости устройства каркаса под гипсокартонную перегородку из профилей.

гипсокартонная перегородка возводится с предварительным созданием несущего каркаса .

Данный конструктивный элемент может выстраиваться из специальных металлических профилей.

Они почти всегда поставляются тем же заводом, что производит сами гипсокартонные листы , а также с использованием деревянных брусков.

Профильные направляющие классифицируется на стандартные, несущие или усиленные, вертикальные или горизонтальные, с типовой или утолщённой стенкой, с наличием рёбер жёсткости или их отсутствием. От данных параметров зависит несущая способность, устойчивость и другие физико-механические характеристики будущей ограждающей конструкции.

Требования и технические характеристики

К профильным элементам, используемым для создания каркаса при возведении перегородок из, предъявляются следующие конструктивные и эксплуатационные требования :

1. Неизменность геометрии.
2. Постоянное поперечное сечение.
3. Отсутствие деформаций, следов ударных воздействий, локальных вмятин.
4. Достаточная механическая жёсткость.
5. Наличие рёбер жёсткости.
6. Толщина металла не менее 0,4 мм для возможности крепления саморезов.
7. Гибкость стенок без разрушения структуры металла.
8. Коррозионная стойкость.
9. Простота обработки и раскроя.
10. Экологическая безопасность.
11. Противопожарная стойкость не менее 15 минут при воздействии открытого огня.
12. Взаимозаменяемость, соответствие международным стандартам.
13. Долговечность изделий – не менее срока службы всей ограждающей конструкции (чаще всего, от 20 – 25 лет).
14. Соответствие технических характеристик паспорту качества и сертификатам государственного образца.

Согласно перечисленным требованиям, конструкции рассматриваемой категории имеют следующие технические характеристики :

• длина каждого элемента от 2750 до 6000 мм;
• ширина – зависит от маркировки (от 60 х 27 мм до 100 х 60 мм);
• толщина металла от 04, до 0,7 мм;
• класс горючести НГ;
• индекс пожарной безопасности EI15 – EI;
• материал – оцинкованная сталь, алюминий;
• показатель токсичности – Т1;
• вес 1 м. п. от 0,2 до 0,8 кг.

Важно. Перед покупкой материалов, рекомендуется ознакомиться с каталогом производственного предприятия, а также с паспортами качества на всю продукцию, где указаны все технические характеристики каждой детали каркаса перегородки, что позволит выбрать надёжные конструктивные элементы.

Какие подойдут для перегородки?

Для создания перегородок из металлических профилей могут понадобиться следующие типы конструктивных элементов :

1. Несущие стоечные профили ПС – отличаются повышенной прочностью, кромка изделий имеет С-образную форму, благодаря наличию мощных рёбер жёсткости. Применяются для устройства вертикальных стоек, а также при оформлении перемычек для дверных или оконных проёмов в гипсокартонных перегородках.

   Данные профили также называют перегородочными, так как они воспринимают все вертикальные и горизонтальные нагрузки, которые прикладываются к ограждающей конструкции.

2. ПП – потолочный профиль. Несмотря на название, данный конструктивный элемент часто используется в качестве распределительного импоста, который крепится между стойками каркаса. Он имеет меньшее поперечное сечение, но по габаритам оптимально подходит для нормальной стыковки со стоечными элементами без нарушения общей плоскости каркаса.

   Стартовые направляющие – П-образные профили, лишённые рёбер жёсткости, крепятся по всей длине будущей перегородки к плите перекрытия в уровне пола и потолка помещения. Предназначены для задания прямолинейной траектории и служат для надёжного крепления вертикальных стоек будущего каркаса конструкции.

3. Арочные профильные элементы – на полках швеллеров имеются насечки, позволяющие изогнуть изделия практически с любым радиусом, что позволяет оформить свод дверного или оконного проёма.
4. Угловые элементы несущего каркаса – отличаются наличием перфорации, предназначены для надёжной стыковки и крепления гипсокартона при пересечении двух плоскостей перегородки под прямым углом.

Источник: https://proremont-dom.ru/stati/pravila-sozdaniya-karkasa-dlya-peregorodok-i-potolkov-dostoinstva-i-nedostatki-stenovyh

Деревянный или металлический каркас под гипсокартон. Основные разновидности каркасов под гипсокартон

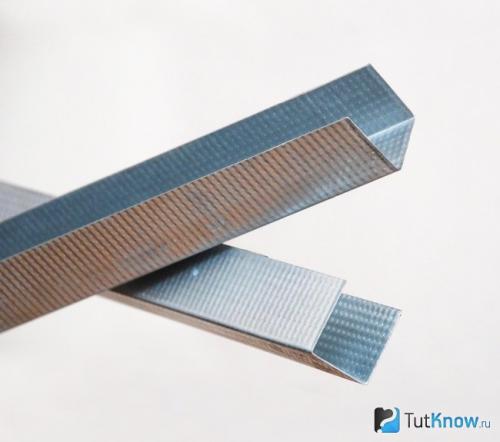

Жесткие каркасы для стен изготавливаются из металлических оцинкованных профилей или деревянного бруса. Металлические профили имеют несколько видов:

• Направляющие профили UW или ПН . Их сечение имеет П-образную форму. Стандартная его высота — 40 мм, ширина — 50, 75 или 100 мм. Такие профили служат своеобразным рельсом для крепления в них остальных элементов каркаса.
• Стоечные профили CW (ПС) . Имеют также П-образное сечение и предназначаются для формирования стенового каркаса, устанавливаются вертикально в направляющие профили UW и имеют поперечные размеры 50х50, 50х75 и 50х100 мм.
• Потолочные профили CD (ПП) . Имеют поперечное П-образное сечение 60х27 мм и используются в качестве основных элементов каркасов потолков и стен.
• Направляющие профили UD . Служат для крепления потолочных профилей CD и имеют размеры 28х27 мм.
• Профили UA . Они являются модифицированным вариантом CW-профиля, имеют большую жесткость благодаря утолщенным стенкам.
• Угловые профили УП . Это перфорированные уголки, служащие для укрепления и выравнивания стыков смежных стен.

Все направляющие профили «U» имеют гладкие стенки, а опорные профили «С» — ребристые, что придает им большую прочность на изгиб. Для соединения элементов каркаса под гипсокартон из металлопрофиля между собой или их крепления к основе служат различные удлинители профилей, прямые подвесы, анкерные зажимы, дюбеля и шурупы-саморезы. Стандартная длина металлических профилей составляет 4 или 3 м.Деревянные стеновые каркасы изготавливаются из бруса. Поперечное сечение их стоек не должно быть менее 40х70 мм, а горизонтальных элементов — 30х50 мм. Для пиломатериалов используется древесина хвойных пород, ее влажность не должна быть выше 15%. Перед монтажом брус пропитывается антисептиками и антипиренами для защиты каркаса от насекомых и случайного возгорания.

Источник: https://detali-interera.ru-land.com/novosti/derevyannyy-karkas-na-stenu-dlya-gipsokartona-montazh-gipsokartona-na-derevyannyy-karkas

Брус в профиль для гипсокартона. Усиленные профили

На показатели предельных нагрузок влияет:

• толщина материала;
• ширина изделия.

Чем профиль будет более толстым и широким, тем с большей прочностью получится готовый каркас. Лучшим решением становится выбор готовых элементов, рассчитанных на повышенную нагрузку.

Производители предлагают следующие разновидности стоечных профилей:

1. 50 мм . Это универсальный выбор, относящийся к категории стандарта. Выбор оптимален для малогабаритных помещений, защищает от потери жилой площади, подходят для утепления перегородок.
2. 75 мм . Вариант актуален для усиления больших гипсокартонных поверхностей. Данный вид стоечного профиля применяется в большинстве случаев.
3. 100 мм . Профиль подойдет, когда предъявляются повышенные требования к прочностным качествам конструкции.

Внимание! При выборе готовых усиленных конструкций лучше ориентироваться на сертифицированные изделия. В этом случае можно надеяться, что были проведены соответствующие испытания, в результате которых прочность и надежность профилей была доказана.

Независимо от выбора стоечного профиля важно ориентироваться на металлические листы, толщина которых составляет не менее 0,55 мм. Оптимальным материалом становится лист толщиной 0,6 мм. Только в этом случае можно получить прочную поверхность даже при использовании одного слоя гипсокартона.

Лучшим решением становится профиль 75 мм. В этом случае перегородка одновременно усиливается, но вся конструкция не будет громоздкой.

Профиль 100 мм оптимален для того, чтобы каркас справлялся с максимальными нагрузками.

Этот вариант выделяется повышенными звукоизоляционными свойствами , а во внутреннем пространстве можно спрятать любые инженерные сети.

Каркас из деревянных реек. Как возвести перегородку из гипсокартона из деревянных реек и брусков?

, установленные в квартирах, частных жилых домах, в офисных или торговых помещениях, являются полноценными ограждающими конструкциями.

Они удовлетворяют требованиям пожарной безопасности помещений, повышают их энергоэффективность и улучшают звукоизоляционные свойства.

Как правило, каждый крупный производитель листов ГКЛ также поставляет на рынок профильные элементы из оцинкованной стали для возведения несущего каркаса перегородок.

Однако, в ряде случаев, такие конструкции не подходят по многим причинам, и владельцы помещений принимают решение о возведении каркасов под гипсокартонную перегородку из дерева.

чаще всего, применяются оцинкованные для стоек и импостов заводского изготовления.

Такие конструктивные элементы имеют ряд недостатков, например, очень высокий коэффициент теплопроводности, а также риск потери общей устойчивости при ударных нагрузках.

Кроме того, П-образные или угловые профили классифицируется лишь на несколько типов по критерию габаритов поперечного сечения, не подвергаются доработке и накладывают множество технологических ограничений.

В связи с этим, при возведении перегородок из гипсокартона, нередко выстраивается каркас из взаимно перпендикулярных брусков, досок и других пиломатериалов.

Требования к техническим характеристикам

К деревянным элементам обрешётки для возведения ограждающих конструкций, облицованных гипсокартонными листами, предъявляются определённые требования :

1. Однородность состава, минимальное количество сучков.
2. Для каркаса перегородок должны использоваться бруски не менее 1 сорта.
3. Прямолинейность – на 1 погонный метр элемента естественный изгиб должен составлять не более 1 – 2 мм.
4. Степень естественной влажности – минимально допустимым считается показатель до 20%, но для достижения максимальной надёжности, рекомендуется использовать материал, доля влажности которого не превышает 12% – 15%.
5. Отсутствие следов гниения или плесени.
6. Твёрдость древесины – для каркаса ограждающих конструкций не подходит материал с рыхлыми волокнами, которые могут расслаиваться во время усушки.
7. Отсутствие трещин и других механических повреждений.
8. Простота обработки материала перед монтажом.
9. Постоянное поперечное сечение, что достигается обработкой брусков на станках с ЧПУ.

Согласно указанным требованиям, данные конструктивные элементы обладают следующими техническими характеристиками :

1. Плотность материала (в зависимости от породы дерева) 650 – 800 кг/м.
2. Количество сучков на 1 п. м. – не более 1 – 2.
3. Червоточина или следы гниения – полностью исключаются.
4. Отклонения от габаритов поперечного сечения – не более 3%.
5. Отклонения на 1 п. м. длины изделия – не более 1,0% – 1,5%.
6. Степень влажности – 12% – 18%.
7. Теплопроводность – не более 0.4 Вт/м*С.
8. Шумоизоляция при толщине 50 мм – не более 36 дБ.
9. Габариты поперечного сечения – от 30 х 30 до 75 х 75 мм, доски – от 100 х 5 до 250 х 20 мм.

Перед покупкой пиломатериалов в торговой точке, рекомендуется запросить у продавца лицензии и другие официальные документы производителя, которые доказывают качество выпускаемой продукции, а также соответствие требованиями.

Какие именно типы потребуются?

Для создания деревянного каркаса перегородки из листов ГКЛ, потребуются следующие типы реек и других пиломатериалов.

Квадратного сечения

Бруски правильной формы, с 4 углами, в поперечном сечении образуют квадрат с равными сторонами. Поставляются в пачках по 10 – 20 единиц, в зависимости от длины, имеют обработанную торцевую кромку.

Породы дерева :

• стандартный или клеёный сосновый брус;
• лиственница;
• дуб.

Сфера применения :

• каркас перегородки из гипсокартонных листов – основные элементы – стартовые направляющие;
• вертикальные стойки;
• горизонтальные импосты.

Наиболее часто используемые габариты :

• поперечное сечение – от 30 х 30 до 75 х 75 мм.

Чаще всего, для рассматриваемых конструкций, используется брус с габаритами 40 х 40 или 50 х 50 мм.

Прямоугольного

Поперечное сечение брусков представляет собой форму прямоугольника – одна из сторон больше другой на величину от 10 мм и более.

Породы дерева: те же, что и для квадратных брусков.

Сфера применения :

• обрамление дверных или оконных проёмов в перегородках;
• усиление в местах поворота конструкции.

Наиболее часто используемые габариты :

1. Длина – та же, что и для прямоугольных брусков.
2. Габариты поперченного сечения – 30 х 40 мм, 50 х 70 мм, 40 х 60 мм, 40 х 70 мм и другие типоразмеры, кратные 10 мм.

Обрезные доски

Половые или строительные доски, перед поставкой в торговую точку строгаются до достижения ровной плоскости, могут содержать выделанную торцевую кромку для сопряжения «в замок».

Породы дерева :

• сосна;
• лиственница;
• кедр.

Сфера применения :

• сопряжение перегородки с ортогональной вертикальной конструкцией;
• обрамление проёмов;
• продухов;
• локальное усиление каркаса.

Деревянный каркас под гипсокартон на потолок. Материал для деревянного каркаса

Для обрешетки берут рейку из хвойных пород строительного качества. Главные требования к материалу:

• Пиломатериал должен быть равномерно высушен. Как правило, это достигается при естественной сушке, без использования вакуумных сушилок. Процент влажности должен быть не больше 13-15%.

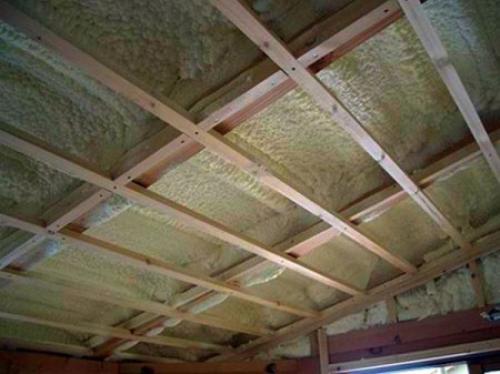

Фото двухъярусной обрешетки на потолок

• Не допускаются выпадные сучки. Живые сучки желательно тоже вырезать, так как при усушке они деформируют рейку.
• Для каркаса используют рейку, калиброванную по толщине. Это важное условие, так как в противном случае выставление направляющих в плоскость станет неоправданно трудоемким.
• В зависимости от площади потолка и массы конструкции, толщина направляющих брусков должна быть не меньше 30 мм. По ширине они могут быть разными, здесь нет принципиального значения. Ширина несущих брусков должна обеспечивать стык листов гипсокартона, поэтому для них берут калиброванные рейки 30×70 мм.

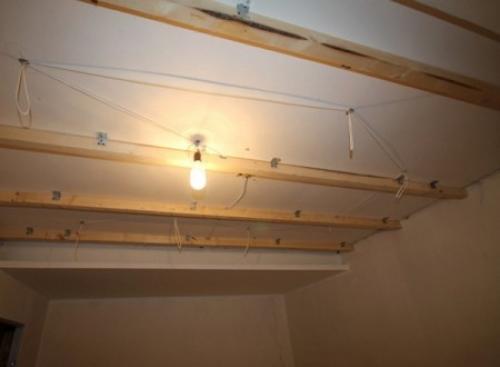

Одноуровневый деревянный каркас

Важно! Одноосная обрешетка состоит из одних несущих калиброванных реек.

• Пиломатериал должен пройти акклиматизацию. Нельзя сразу приступать к монтажу обрешетки на потолок. Брус вылеживается две недели. За это время уровень влажности материала и помещения уравновешивается. Это предотвратит деформацию каркаса и появление на потолке трещин.
• После акклиматизации пиломатериал обрабатывается олифой или пропиткой с антисептиком.

Для крепления бруса к основанию используют дюбели с длинными саморезами, П-образные подвесы, регулируемые пружинные подвесы с крепежным ушком.
