Ввертыши для гипсокартона принято классифицировать в зависимости от различных оснований. Для начала предлагаем разобраться в том, как дюбель по гипсокартону может отличаться по видам крепления:

1. Классические. Их еще называют анкерными. Характеризуются прочностью и большим сроком эксплуатации. Могут применяться для фиксации как металлического, так и деревянного профилей. Анкер для гипсокартона являет собой основание, в которое необходимо устанавливать саморез. Их преимущество – идеальное сцепление, которые обеспечивают им зазубрины разного размера. В итоге вытащить их будет невозможно. Недостатком считают необходимость заранее сверлить отверстия в стене. К минусам относят ограниченность поверхностей, на которых их можно устанавливать. Так, древесина обязательно начнет крошиться при их применении.
2. Гвозди. Могут выдерживать достаточно большие нагрузки, в определенных случаях сотни килограммов. Этот показатель зависит от размера ножки. Дюбель-гвоздь для гипсокартона используется непосредственно для крепления на каркас. Как и в случае с анкерными, может применяться для деревянных и металлических профилей.

Дюбель молли в бетон. Дюбели и анкера для гипсокартона: ввертыш Driva, КНАУФ-Хартмут, Molly, пружинный

Гипсокартон хорош тем, что позволяет быстро и качественно выровнять стены или потолок. Но материал имеет один существенный недостаток: он хрупкий и не рассчитан нагрузку в виде навесного шкафа или полки. Традиционные методы крепления в случае с поверхностями из ГКЛ ненадежны: материал начинает крошиться. В такой ситуации используют принципиально другой крепеж – специальный дюбель для гипсокартона.

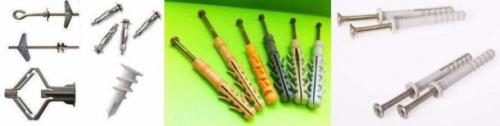

Виды

Существует несколько типов дюбелей, позволяющих крепить навесные конструкции к ГКЛ:

• Бабочка.
• Пластиковый или металлический ввертыш Driva.
• Molly.
• Дюбель Фишера.
• KNAUF Hartmut.
• Обычный дюбель-гвоздь.
• Пружинный.

Каждый из этих видов крепежа имеет достоинства и недостатки. Чтобы разобраться, какой из них выгодней использовать в конкретной ситуации, познакомимся с ними поближе.

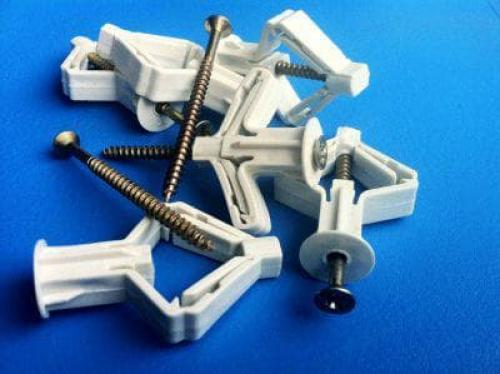

Дюбель-бабочка

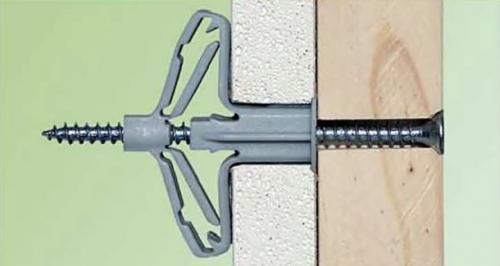

Свое название этот крепежный элемент получил за то, что в затянутом состоянии формой напоминает бабочку. При вкручивании в него шурупа крылья дюбеля раскрываются и упираются в поверхность гипсокартона с обратной стороны. Для предотвращения прокручивания элемента предусмотрены специальные манжеты.

По конструкции «бабочку» можно рассматривать как облегченный и более дешевый вариант дюбеля Молли.

Такой вид крепежа предназначен для небольших светильников, карнизов или плинтусов, фиксации электропроводки, выключателей. По заверениям изготовителей, способен выдержать нагрузку до 28 кг.

Инструкция по установке дюбеля-бабочки проста:

• В нужном месте, с использованием сверла соответствующего диаметра, проделывается отверстие под дюбель.
• Боковые «крылышки» сжимаются рукой, после чего крепежный элемент вставляется в отверстие. Он должен входить туго, поэтому для осадки рекомендуют использовать молоток. При этом насечки на корпусе дюбеля должны вонзиться в гипсокартон с лицевой стороны. Это предотвратит прокручивание элемента.
• Вворачивая саморез, нужно добиться плотного прижатия крылышек к поверхности листа с обратной стороны гипсокартона.

Нюансы монтажа «бабочки» показаны на

Преимущества этого вида крепления:

• легкость установки;
• возможность извлечения при необходимости.

Есть и недостатки:

• Для использования нужно свободное место за поверхностью ГКЛ.
• Применение этих дюбелей ограничено толщиной гипсокартонного покрытия – до 12 мм. То есть при монтаже ГКЛ в два и более слоя такой крепеж не подойдет.

Дюбель Driva

Это металлический, пластмассовый или нейлоновый полый стержень, имеющий винтовую нарезку. В головке имеются шлицы под крестообразную отвертку.

Удобнее использовать разновидность дюбеля «Дрива», снабженную сверлом. Тогда установка значительно упрощается:

• При помощи шуроповерта элемент вворачивается в стену.
• В крестовидную щель дюбеля вкручивается шуруп, который распирает его изнутри. Это гарантирует прочную фиксацию элемента в гипсокартоне.

Для разновидности Driva, лишенной сверла на конце, заранее готовят отверстие диаметром 6 мм.

Длина дюбеля из пластика – 23 мм, а вот величина металлических варьируется от 33 до 44 мм. Поэтому при выборе крепежа учитывается толщина стены.

Главные преимущества крепления «Дрива»:

• Низкая цена метиза.
• Необязательно наличие свободного пространства за перекрытием.
• При необходимости просто демонтировать.
• Пластиковые модели рассчитаны на нагрузку до 25 кг, металлические – до 35 кг.

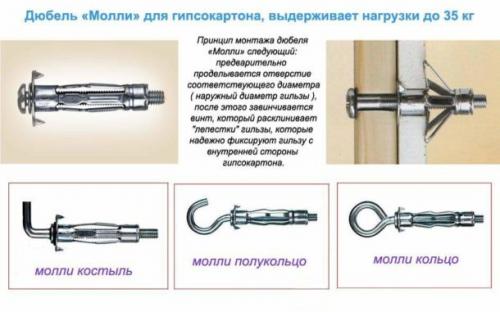

Дюбель Molly

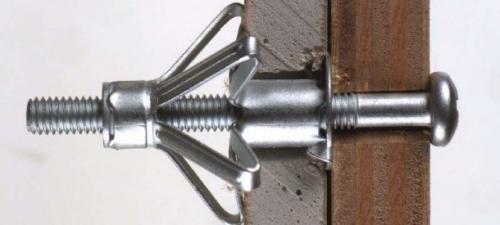

Напоминает зонтик по своему принципу действия. Выдерживает значительные нагрузки – до 35 кг.

Процесс установки следующий:

• Под диаметр дюбеля (обычно 8 мм) сверлится отверстие в стене или потолке.
• Втулку вставляют в отверстие так, чтобы зубчики, расположенные на шляпке, врезались в поверхность. Это исключит проворачивание крепежа.
• Вворачивают винт до тех пор, пока раскрывающиеся треугольники не вопьются в гипсокартон с тыльной стороны листа, обеспечив надежную фиксацию.

Достоинства дюбелей «Молли» очевидны: за счет образования конусовидной конструкции с тыльной части ГКЛ они увеличивают площадь опоры и не дают листу проломаться под нагрузкой. К недостаткам можно отнести высокую стоимость и необходимость наличия свободного пространства за гипсокартонной плитой.

Обратите внимание! Molly нельзя демонтировать: для извлечения придется ломать стену.

Дюбель молли пластиковый. Описание и характеристики

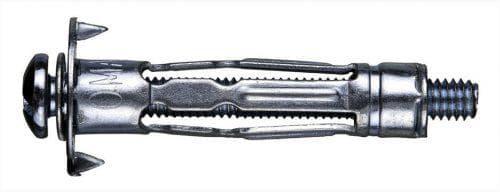

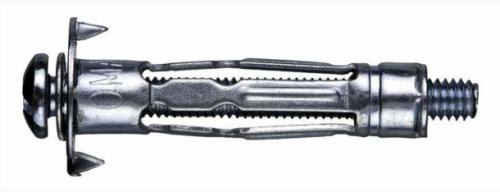

На фото – дюбели молли

Дюбель – это крепежный элемент, при помощи которого можно монтировать каркас в целях монтажа ГКЛ листов или непосредственной облицовки листами уже готовой несущей конструкции. Дюбель моли ГОСТ 28457-90 – это крепежные элемент, который имеет основание для вставки самореза. Его задействуют при креплении профиля к поверхности стены. Особенность его в высокой прочности и стойкости к износу. Еще эта деталь гарантирует мертвую сцепку материалов. Так как на ножке у него имеются зазубрины различного размера, то после установки вытащить ее уже будет практически невозможно, в отличие от гвоздей даже высокого класса 4028 63 ГОСТ .

К минусам этого изделия можно отнести надобность в выполнении дополнительного просверливания отверстия в стене. Для этих целее требуется перфоратор. Также недостаток дюбеля в том, что задействовать его можно далеко не на всех поверхностях. Если это древесина и пенобетон, то они могут крошиться под влиянием механической нагрузкой.

Дюбель с таким интересным названием молли по внешнему виду напоминает такой крепежный элемент, как зонтик. У них даже принцип действия очень схож.

Представленное изделие оснащено готовыми кольцами и крепежными крючками. Применять “молли” можно при установке люстры или другого изделия на поверхности из ГКЛ. В пустом пространстве дюбель раскрывается, при этом равномерно распределяет нагрузку на большую площадь. Таким образом, установить объемную люстру будет несложно даже дилетанту. В последнее время большое распространение получили и грибки для крепления утеплителя , имеющие схожий принцип.

Для ускорения монтажа необходимо применять особые щипцы. Он надежно будет закреплен в конструкции за счет распирающей консоли. Для этого потребуется сверление. Такой тип изделия можно задействовать не только для листов ГКЛ, но и для монтажа практически всех полых конструкций.

На

Для изготовления дюбеля моли применяют сталь с гальваническим покрытием из цинка. Конструкция предусматривает наличие винта и полой цанги. Последняя деталь включает 4 фиксирующих сегмента и нераспорную часть. Длина нераспорной части подбирается с учетом с толщиной листа ГКЛ. Защитой от проворачивания внутри отверстия элемент молли защищают острые зубцы. Они сосредоточены прямом на стопорном бортике. Именно этот элемент и не дает провалиться дюбелю внутрь отверстия.

А вот как выбрать саморезы для гипсокартона и по каким параметрам, подробно рассказывается в данной статье.

Как использовать дюбель бабочку для гипсокартона и где именно можно применять, поможет понять данная статья.

Какие направляющие для гипсокартона существуют и какие размеры, поможет понять данная статья: https://resforbuild.ru/metall/napravlyayushhie/dlya-gipsokartona-razmery.html

Возможно вам так же будет интересно узнать о том, каковы размеры листа потолочного гипсокартона.

Первоначально  “молли” был разработан специально для гипсокартона и подобны материала. Но сегодня область его применения расшились. Сегодня дюбель молли стал активно применяться при оформлении жизненного пространства. При помощи этого изделия можно выполнить крепеж полочки, шкафчика и прочих декоративных элементов.

Конечно, для многих  “молли” не кажется каким-то особенным и схож с остальными крепежными элементами. Но есть у него одна особенность, которая его явно отличает от всех остальных: дюбель можно свободно извлечь и применять повторно.

К преимуществам дюбеля молли можно отнести:

• не нужно покупать отдельно шурупы, так как они уже идут в комплекте с дюбелем;
• крепежный элемент способен выдержать нагрузку до 35 кг;
• можно легко провести демонтаж.

“Молли” классифицируют по материалу.

Для монтажа ГКЛ листов применяют такие виды крепежных элементов:

1. Металлические. Этот вариант изделия является самым практичным, но при это и стоимость у него одна из самых высоких. Такой как из из металла способен выдерживать большие нагрузки. В среднем элемент рассчитан на вес ГКЛ листа до пару сотен кг. В продаже сегодня можно увидеть “молли”, который дополнительно обработан специальными составами для защиты от коррозии. А вот что собой представляет и где используется тарельчатый дюбель для крепления утеплителя, поможет понять данная статья.

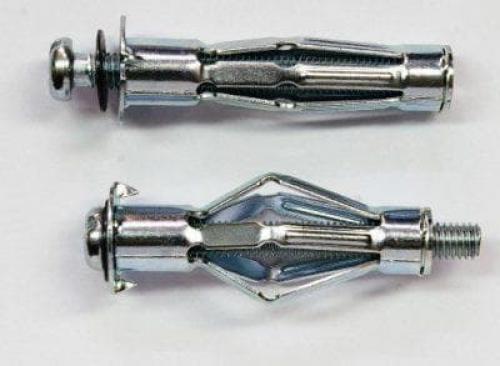

   На фото- металлический дюбель молли для гипсокартона

2. Пластиковые и нейлоновые . Этот вариант дюбеля является более современным. Для изготовления применяют соединения пластика. Представленные крепежные элементы доступные, легкие и не боятся влиянию коррозии. При всех этих достоинствах пластиковых и нейлоновых моделей молли, есть у них и недостаток – они имеют меньшую механическую стойкость по сравнению с металлическими изделиями. Еще у них более низкий порог нагрузок.

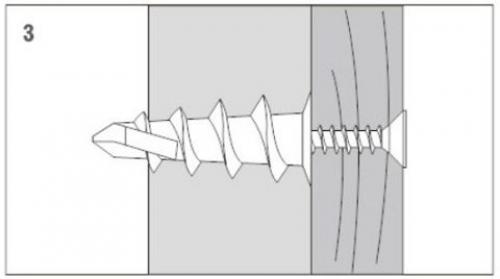

Дюбель молли для гипсокартона размеры. Дрива

Это распорный вид дюбеля, который держит нагрузку за счет сцепления с сердечником гипсокартона. Представляет собой пропиленовый или металлический стержень конической формы с винтовой остроугольной нарезкой и плоской головкой и крестовыми шлицами под отвертку.

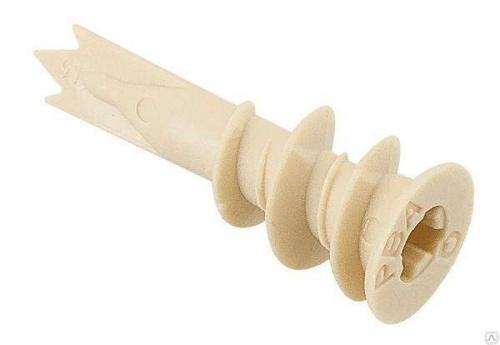

Дюбель пластиковый Driva

• Диаметр стержня – от 12 до 15 мм;
• Длина пластиковых изделий 23 мм;
• Длина металлических изделий 33-44 мм;
• Внутри дюбеля есть сквозное или глухое отверстие для крепежного шурупа;
• На конце может быть (а может и не быть) сверло в виде перки или трезубца. Оно позволяет устанавливать дюбель в стену без предварительного сверления;
• Нагрузка на вырывание составляет до 25 кг для пластика и до 32 кг для металла.

Обратите внимание. Этот дюбель по гипсокартону может стать единственно возможным видом крепежа, если зазор между стеной и облицовкой очень мал.

Способ крепления зависит от наличия или отсутствия сверла на конце дюбеля.

Если он есть, то порядок работ таков:

Изображение	Описание

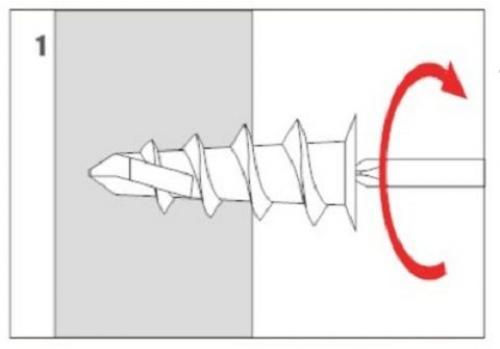

Установка дюбеля	Дюбель Дрива для гипсокартона со сверлом просто ввинчивается в стену с помощью отвертки или шуруповерта с крестовой насадкой.

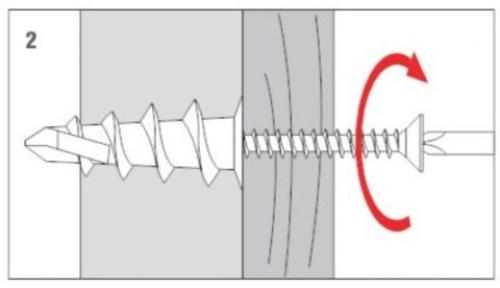

Вкручивание шурупа	В полость дюбеля вкручивается шуруп соответствующего диаметра, на котором будет держаться подвесное оборудование.
Завершение установки	По мере углубления шурупа в тело дюбеля, последний деформируется и расширяется, распирая структуру материала, и обеспечивая надежное сцепление с ним.

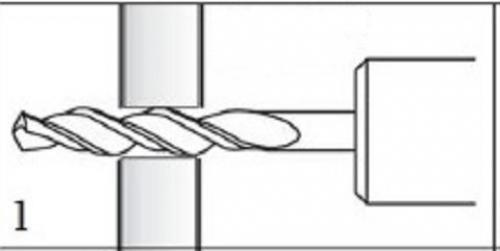

Для установки дюбеля без сверла в гипсокартоне сначала просверливается отверстие нужного диаметра. При необходимости такой крепеж может быть демонтирован.

Этот крепеж предназначен для навешивания достаточно легких конструкций.

Дюбель Бабочка для гипсокартона – нагрузка не более 28 кг

В рабочем затянутом положении его форма напоминает крылья бабочки, отсюда и такое необычное название. Изготавливается дюбель только из полипропилена или нейлона, поэтому цена его самая низкая среди всех крепежей.

Из-за невысокой допустимой нагрузки бабочки применяют ограниченно и только для крепления таких легких элементов, как карнизы, плинтуса, выключатели, светильники и т.п.

Как крепить конструкции к гипсокартонным стенам с помощью бабочек, показано ниже:

Изображение	Описание
Сверление отверстий	Сверлом, соответствующим диаметру дюбеля, нужно просверлить отверстия в нужных точках.

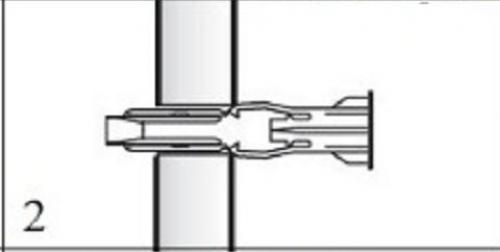

Установка дюбеля	Дюбель вставляют концом в отверстие, затем сжимают упругие «крылья» так, чтобы они прижались к основанию, и легкими ударами молотка забивают его до упора.

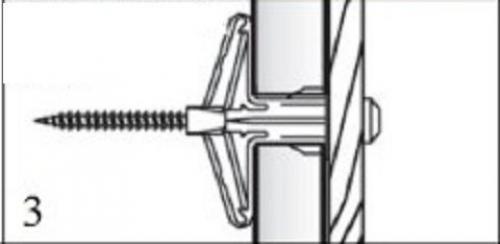

Вкручивание шурупа	При вворачивании шурупа через закрепляемую деталь во втулку с резьбой, он подтягивает крылья к обратной стороне гипсокартона до полного их прилегания.

Дюбель бабочка для гипсокартона размеры может иметь разные как по длине, так и по окружности. Но его «шейка» рассчитана на толщину листового материала 10-12 мм.

Если она будет больше, крылышки просто не раскроются, и работать крепеж не будет. Поэтому, дюбель бабочка для двойного гипсокартона не годится.

Пример крепления кронштейна на «бабочку»

Кроме того, устанавливать его можно только в том случае, когда зазор между стеной и гипсокартоном превышает длину дюбеля.

Для справки. Есть и другая разновидность такого крепежа – скручивающийся дюбель. Упор за листом образуют не крылышки, а скручивающиеся по спирали разрезные части втулки.

Как вытащить дюбель молли. Какие есть виды для ГКЛ

Таких дюбелей, предназначенных для ГКЛ, было изобретено 4 вида, каждый из которых обладает своими особенностями и достоинствами. К ним относятся дюбель дрива, молли, бабочка, а также гвоздь.

Одним из видов дюбелей, которые нужны для ГКЛ, является дрива. Он бывает выполнен из сплава цинка, то есть является металлическим, или изготовленным из нейлона либо полиэтилена – то есть пластиковый. Последний используется чаще, поскольку имеет более низкую стоимость.

Принцип крепежа: в готовое отверстие диаметром около 6 мм вставляется дюбель, который врезается в лист крестовой насадкой. Далее саморез либо шуруп вкручивается в крестовидную щель, расположенную внутри дюбеля.

При выборе самореза важно знать, что длина для пластика составляет 23 мм, а для металла – 33 – 44 мм. Важна и толщина предмета, который будет фиксироваться. Для монтажа пластмассового дюбеля часто предлагается специальная бита-насадка. Нагрузка на вырыв изделия из материала составляет для пластика минимум 25 кг, а для металла – где-то 32 кг.

Достоинствами этого типа крепежа специалисты называют отсутствие необходимости наличия свободного места за листом, низкую стоимость изделий.

Далее мы остановимся детальнее на основных 3 видах креплений для гипсокартона.

Дюбель-гвоздь

Чтобы разместить на стене легкую по весу полочку либо фоторамку, можно взять обычный дюбель — гвоздь.

Помните, что такое крепление сможет выдержать только небольшой вес. Если требуется повесить вещи потяжелее, вместо него рациональнее будет использовать дюбель-бабочку или иные типы крепежей.

Гвоздь предназначен для стационарного крепежа изделия и не подлежит демонтажу. На гипсах его принято применять для сквозного монтажа дверных коробок, карнизов, плинтусов, кабельных реек. Для монтажа вставляют в отверстие, в которое молотком следует вколотить гвоздик. Явным преимуществом такого типа крепежа принято считать минимальное время, потраченное на его монтаж.

Дюбель бабочка для гипсокартона – классический вариант крепежа, применяемый при работах с сухой штукатуркой. Крепеж провести легко – в подготовленное отверстие вставляют сначала дюбель, а затем вкручивают саморез.

Изделие получило название бабочка, поскольку имеет свойство при закручивании раскрываться в свободном пространстве и с обратной стороны упираться в поверхность крылышками. Принято оборудовать особыми манжетами, которые смогут препятствовать его прокручиванию. Самыми распространенными, применяемыми в строительстве, являются изделия размером 9*13 мм и 10*50 мм. Во время приобретения они предлагаются в сложенном виде. Для полноценного раскрытия потребуется саморез, имеющий длину не более 55 мм.

Использование бабочки вполне может ограничиваться пространством за листами гипсокартона. Признан облегченным вариантом дюбеля молли для ГКЛ. Бабочка способен выдержать вес до 28 кг. Расчеты на возможный вырыв изделия обычно приводятся для стенового листа размером 12,5 мм. То есть на потолочный лист с толщиной в 9,5 мм необходимо применить соответствующие крепежи и производить расчеты с определенными поправками.

Дюбель с интересным названием молли очень напоминает внешне всем известный зонтик. У них даже похож принцип действия. Такого рода изделия обладают готовыми кольцами и крепежными крючками. Отлично подходит, если вы планируете, к примеру, повесить люстру либо другой предмет на гипсокартонном потолке. Ему свойственно, раскрываясь в пустом пространстве, расположенном за листом, распределять равномерно нагрузку на огромную площадь. Таким образом, повесить большую люстру не составит труда даже новичку.

Чтобы ускорить монтаж, принято использовать специальные щипцы. Надежно удерживается в конструкции благодаря эффекту распирающей консоли. Для него необходимо сверление. Возможно использование изделия этого типа не только для гипсокартона, но и для крепежа в практически любых полых конструкциях.

Видео дюбель для гипсокартона. Пробуем пистолет клещи Молли. Но как правильно монтировать на гипсокартон?
