Обратный клапан для механических систем и естественной вентиляции относится к группе воздушных заслонок и регуляторов, предназначенных изменять и перекрывать движение воздуха в приточных и вытяжных системах. Если устройство принимает только положения «открыто» или «закрыто», то оно считается двухпозиционным. В многопозиционных изделиях во время работы воздушная заслонка принимает несколько положений (с разной пропускной способностью). Обратные клапаны используют для движения воздуха только в одном направлении и являются двухпозиционными устройствами.

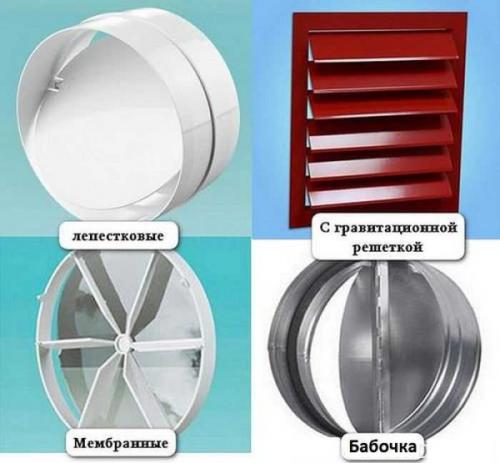

Конструктивно обратные клапаны выпускаются таких типов:

• лепестковые;
• с гравитационной решеткой.

Модели с гравитационной решеткой устанавливают на конце ветки системы вентиляции. К примеру, на выходе из вытяжной сети на улицу. Они представляют собой решетки, в которых жалюзи свободно поднимаются от воздушного давления и опускаются под действием силы тяжести. Такие обратные клапаны применяют только при движении воздуха в горизонтальном положении.

Обратный клапан гравитационного типа.

В системе естественной вентиляции такое изделие неприменимо, из-за особенностей функционирования. Если установить его на выходе из вентиляционной шахты, то давление потока естественно поднимающегося по каналу воздуха редко достигает такого значения, которое сможет поднять жалюзи на решетке.

Клапаны второго типа состоят из корпуса и лепестков, полностью перекрывающих сечение канала при движении потока воздуха не в проектную сторону. Их условно разделяют на две группы – однолепестковые и двухлепестковые (типа «бабочка»).

Обратные клапаны однолепестковый и «бабочка».

В обратных клапанах первого типа лепесток, который перекрывает движение воздуха, свободно закреплен на оси в сечении изделия. Положение лепестка зависит от угла наклона клапана и напора воздуха. В отключенной системе они могут находиться как в открытом, так и в закрытом положении, а при движении воздуха в нужном направлении проходное сечение увеличивается пропорционально давлению.

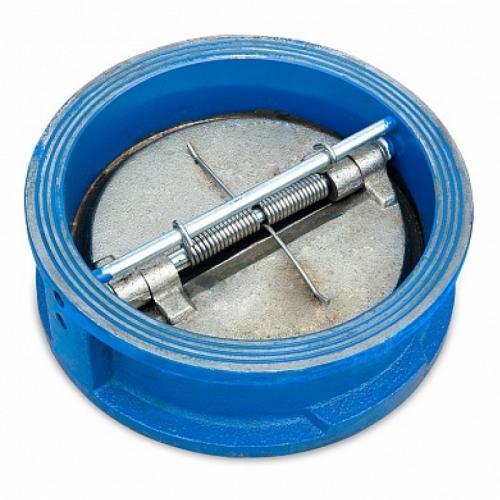

Изделия с двумя лепестками оснащены пружинным фиксатором или противовесом. При отсутствии движения воздуха устройство полностью перекрывается. Применяются в вертикальном и горизонтальном положении, в отличие от однолепестковых, которые при расчетном движении воздуха сверху вниз нельзя установить в закрытом положении при остановленной системе. Все виды клапанов производят как для прямоугольных, так и для каналов круглого сечения. Максимальная скорость движения в сечении обратного клапана – 12 м/с.

Работа клапанов с лепестками.

Из-за технических и конструкционных особенностей двухлепестковые клапаны с пружиной неприменимы в системах естественной вентиляции , так как давления в них недостаточно для открытия. В качестве обратных клапанов в системе естественной вентиляции эффективно работают однолепестковые устройства. Рассмотрим схему применения.

Клапан обратный лепестковый для вентиляции. Вентиляционный обратный клапан: назначение, виды, установка

Главная » Вентиляция » Вентиляционный обратный клапан: назначение, виды, установка

Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

Для чего нужен на вентиляции обратный клапан

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне.

Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения.

Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру.

Обратите внимание

Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться.

 Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы.

Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление.

Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Другие варианты

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно.

В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы.

Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

• Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
• Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».
• Это самый тихий клапан — эластичная мембрана, но не слишком надежный

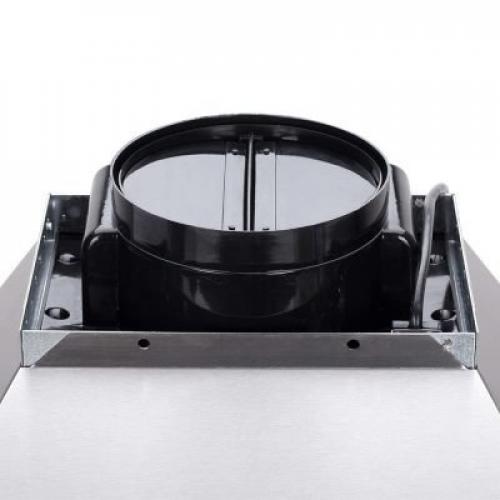

• Некоторые вентиляторы или кухонные вытяжки имеют встроенный обратный клапан. Если штатный вас по каким-то причинам не устраивает, его надо удалить. Тогда можно ставить отдельный. Два клапана на одном канале могут «не ужиться». Вернее, вытяжной канал вряд ли будет работать.
• Для нормальной работы обратный клапан надо регулярно обслуживать — чистить, проверять, смазывать оси. С учетом того, что к нему не всегда легко подобраться — это как минимум, неудобно. Так что предусмотрите возможность доступа для чистки и ревизии.

Источник: https://milyj-dom.ru-land.com/stati/obratnyy-klapan-dlya-vytyazhki-princip-deystviya-obratnogo-klapana

Нужен ли обратный клапан на вытяжке. Вытяжной вентилятор для кухни

Нужен ли обратный клапан на вытяжку для кухни? На варочной поверхности ежедневно происходит магия готовки: что-то жарится, варится, тушится, печется, закатываются варенья и соленья. В процессе создания очередного кулинарного шедевра жир, пар, копоть и дым поднимаются под потолок. Все это остается на стенах, занавесках, побелке, а решетка естественной, давно не работающей, вентиляции постепенно зарастает «мхом». Чтобы избежать откровенной порчи собственного имущества, избавится от лишних запахов и влаги, нужно установить вытяжку на кухне с антивозвратным клапаном.

Проще всего поставить ее над плитой в проем шахты для естественной вентиляции. Если окна старые, с деревянной рамой, устанавливать вентилятор можно непосредственно в форточку. Если работы ведутся в частном доме, вывод делается уличный, через стену.

Важным параметром для кухонной вытяжки (как и для любой другой) была и есть производительность. То есть, объем воздуха, обрабатываемый за один час. Чтобы правильно подобрать устройство, необходимо высчитать кубатуру кухни: высота потолков, умноженная на площадь. Согласно санитарным нормам, для каждого помещения установлена кратность воздухообмена (количество циклов полного обновления воздуха). Для кухни этот показатель 8-12. Для многоквартирных домов также необходимо учитывать коэффициент минимального запаса (компенсация потерь при воздухоотводе из-за ряда проблем с шахтами). Средний коэффициент — 1,3. Чтобы получить производительность вентилятора с обратным клапаном или просто вытяжки для кухни, перемножаем кубатуру, кратность воздухообмена и упомянутый коэффициент.

Антивозвратный клапан предотвращает попадание грязного и холодного воздуха

Важно! Антивозвратный клапан в вентиляции не позволяет холодному или грязному воздуху проникать в помещение, а только удаляет из него отработанный. При включенной вентиляции важно создать приток воздуха на кухню.

Второй важный момент — уровень шума. Его исчисляют в децибелах. Шум создает работающий вентиляционный двигатель, который приводит в движение лопасти. Устройство тем лучше, чем меньше шума производит.

И не забывайте о мощности. Чем больше показатель, тем лучше происходит забор отработанного воздуха, а антивозвратный клапан не даст «ароматам» вернуться на кухню. Но следует понимать, что мощный вентилятор стоит на порядок дороже, иногда сравниваясь в цене с вытяжкой среднего класса.

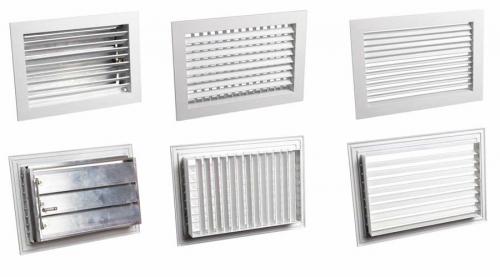

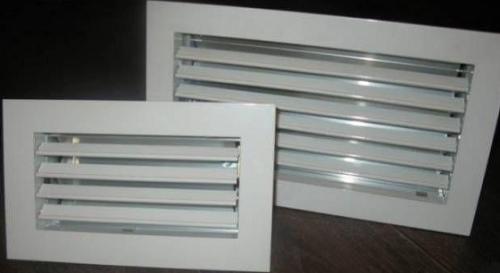

Решетка с обратным клапаном. Особенности выбора, установки и техники обслуживания вентиляционных решеток с обратным клапаном

Особенности микроклимата на кухне, в ванной комнате и в плохо проветриваемых помещениях требуют обеспечения воздухообмена. Для этого устанавливаются системы вентиляции.

Современные вытяжки не обходятся без вентиляционной решетки, модели с обратным клапаном значительно улучшают качество воздухообмена.

Обратный клапан задерживает неприятные запахи, защищает систему от проникновения посторонних веществ, насекомых, играет роль терморегулятора.

Предназначение вентиляционной решетки с обратным клапаном

При неправильном проектировании вентиляционной системы может возникнуть нежелательный эффект обратной тяги, когда отсутствует разреженность воздуха в вентиляционном канале, что выражается в прекращении выведения воздушных масс из помещения.

Компенсировать этот недостаток позволяет установка решетки на вытяжку с обратным клапаном.

Кроме того, клапан необходим при работе мощных вытяжек, при засорении воздуховодов, применении нескольких вытяжных устройств одновременно.

Решетка будет препятствовать попаданию в канал посторонних предметов, а обратный клапан не пропустит выведенный воздух назад.

Устройство и принцип действия

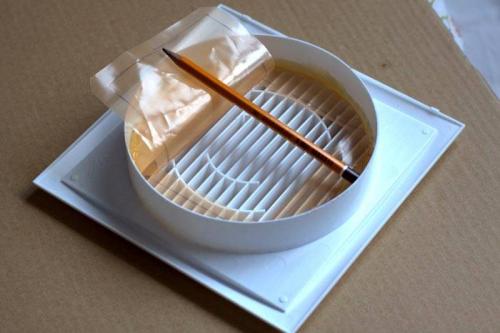

Решетки по форме сечения бывают круглыми и квадратными. Все они имеют унифицированные размеры для состыковки с воздуховодами.

Монтируются на выходе системы воздухообмена со стороны улицы в частных домах или внутри помещения в многоквартирных, с общими вентиляционными шахтами.

Базовые составные части вентиляционной решетки с клапаном:

• корпус;
• крепежный фланец;
• заслонка;
• декоративная панель.

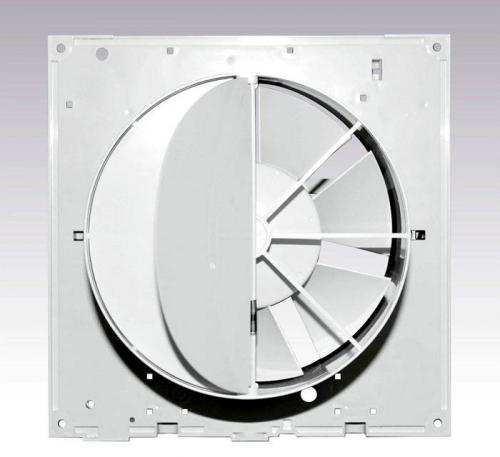

Устройство разных моделей незначительно отличается, но в общем виде принцип работы заключается в следующем: внутри корпуса установлена заслонка, которая открывается до определенного положения.

При воздействии потока воздуха со стороны улицы она закрывается, блокируя прохождение воздуха. Если воздух дует со стороны вытяжки, то клапан открывается, пропуская воздух.

Вращение заслонки в обратную сторону блокируется засечкой в корпусе. Фланец служит для подключения изделия к трубе.

Достоинства и недостатки

Обычная решетка пропускает воздух в обе стороны, оснащенная обратным клапаном – в одну, и в этом ее преимущество.

Она обладает и другими достоинствами :

• защищает от попадания мусора, насекомых, пыли, позволяя поддерживать производительность вытяжки;
• снижает уровень шума при закрытом клапане;
• выполняет роль терморегулятора, не пропуская холодный или слишком теплый воздух, предотвращает появление конденсата;
• блокирует проникновение запахов из других помещений или шахты.
• легко устанавливается;
• недорого стоит;
• отличается надежной конструкцией, способна прослужить долгие годы;
• выпускается разного дизайна, подобрать можно к любому интерьеру.

Недостатков использования практически нет, но можно отметить следующие:

• во время морозов заслонка может примерзнуть и не пропускать воздух, особенно это касается частных домов с выводом решетки на улицу. Решение проблемы – модели с нагревателем;
• требуется периодическая очистка конструкции от скопившейся грязи, что может быть затруднительно при установке решетки внутри воздуховода;
• незначительно снижает производительность вытяжки, т. к. решетка все-таки является дополнительным препятствием для вентиляции.

Разновидности клапанов

Различаются решетки по виду запирающего элемента и материалу изготовления.

Рассмотрим 4 основные разновидности клапанов:

• одностворчатые;
• двустворчатые пружинные;
• мембранные;
• жалюзийно-лепестковые.

Одностворчатые

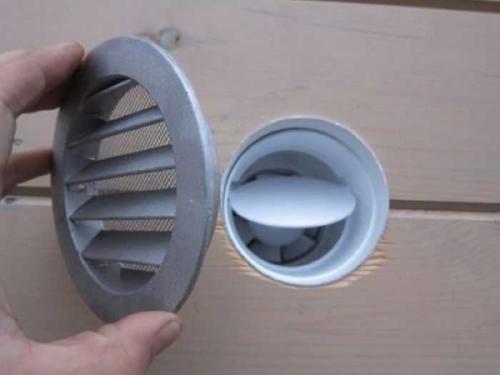

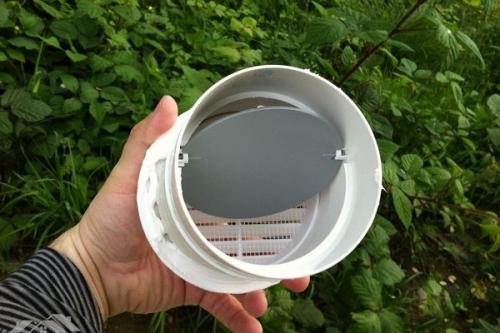

Изготавливаются из пластика. Створка, вращающаяся вокруг оси, под воздействием силы тяжести принимает вертикальное положение, перекрывая воздушный поток.

Достигается это путем размещения противовеса на одной из сторон створки либо смещением оси вращения. Подходят для естественной вентиляции помещения.

Важное условие использования – это обязательная установка в строго вертикальном или горизонтальном положении. Если устанавливать не по уровню, то заслонка будет закрываться не до конца.

Двустворчатые с пружинами

Запирающий элемент в виде бабочки, состоит из двух шторок, которые захлопываются при движении воздуха с нежелательной стороны. Без давления пластины расправляются под воздействием пружин.

Преимущество — в возможности выбора любого угла для установки.

Материалом изготовления может быть пластик или тонкий лист металла.

Применяются в системах с принудительным воздухообменом, т. к. естественного давления воздуха недостаточно для раскрытия шторок. Некоторые модели оснащаются регуляторами силы воздействия пружин.

Мембрана

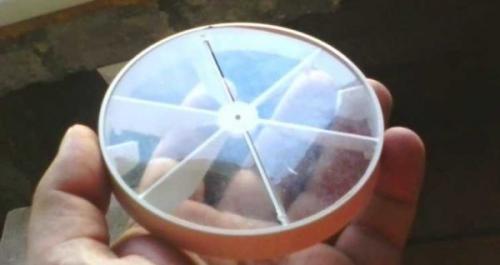

Мембранные клапаны используются в системах без принудительной вентиляции, потому что мембрана изменяет свое положение при слабом потоке. Но эта особенность имеет обратную сторону.

От сильного давления в трубе мембрана может деформироваться и потерять свои свойства. Для предотвращения искривления дополнительно устанавливаются ребра жесткости.

Обратный клапан для вентиляции с электроприводом. Виды

Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

Обратный клапан на вентиляцию делают из пластика и металла

Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов . Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

Способ открывания

Открываются обратные клапаны могут по-разному:

• Ручные . Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.

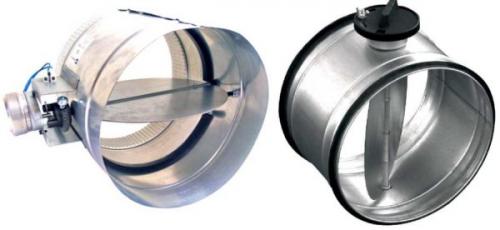

• С электроприводом . Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
• Механические . Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

Кроме механических, есть с ручным открыванием и электромеханическим

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

Если вытяжка выведена на улицу через стену

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Формы механических клапанов

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

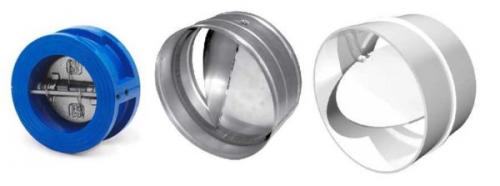

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

• С цельной поворотной заслонкой на оси (хлопушка). Чаще всего встречается именно этот вариант. Это диск или прямоугольный кусок, который подвижно закреплен на оси. Иногда ось проходит по центру, иногда смещена. Это довольно популярная модель, так как она не имеет пружин и может быть установлена в системе с естественной циркуляцией воздуха. Но есть проблема: при закрытии заслонки слышен хлопок. Чем сильнее тяга, тем громче хлопок. Это и днем–то раздражает, а ночью вообще мешает спать. Из-за этой особенности эту модель часто называют «хлопушка». Причем прокладки из резины и поролона не слишком спасают. При установке на естественную вентиляцию, ось ориентируют вертикально. Это важно, так как в таком положении усилие для открывания минимальное.



  Виды заслонок на обратном клапане для вентиляции

• С заслонкой из двух частей (бабочка). Этот вариант встречается только в круглых клапанах. Также имеется ось. На ней закреплены два полудиска, которые удерживаются в закрытом положении при помощи пружин. Пружины слабые, их может открыть даже не слишком сильный поток. Но при слабом дуновении естественной вентиляции может не сработать.
• Мембранные. В качестве заслонки используется гибкий пластик. Этот вариант кажется наиболее предпочтительным — мембрана должна легче открываться. На деле же мембранные клапана работают хуже других. Сначала они действительно могут реагировать даже на небольшое движение воздуха. По мере накопления пыли и копоти, становятся все тяжелее и, через некоторое время, залипают.
