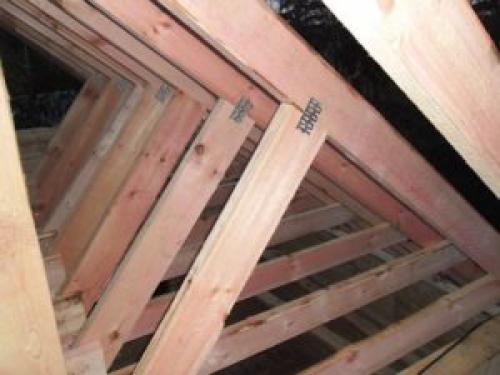

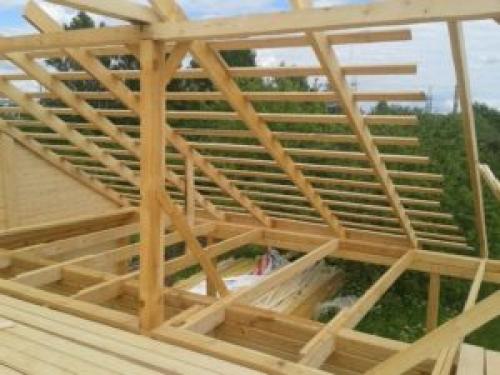

Конструкция крыши деревянного дома состоит из следующих деталей и узлов:

  • основной конструкции, в состав которой входят деревянные балки, строил (сборных ферм) устанавливаемой между ними системы скосов и подкосов;
  • основания под кровлю;
  • тепло и гидроизоляционного слоя;
  • собственно самой кровли.

Балочная конструкция крыши применяется при длине пролета менее 4,5 м, а фермы — 5-10 м и более.

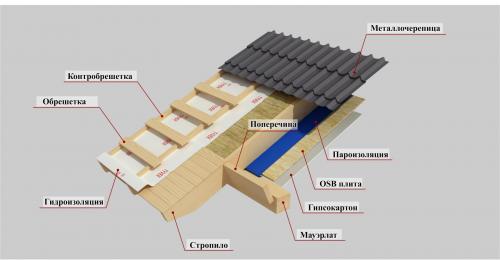

Крыши схемы. Из каких элементов состоит конструкция крыши деревянного дома

элементы крыши деревянного дома

Устройство крыши деревянного дома требует от домовладельца, определенных знаний и навыков работы с деревом. Именно поэтому, чаще всего для строительства кровли приглашают специалистов со стороны.

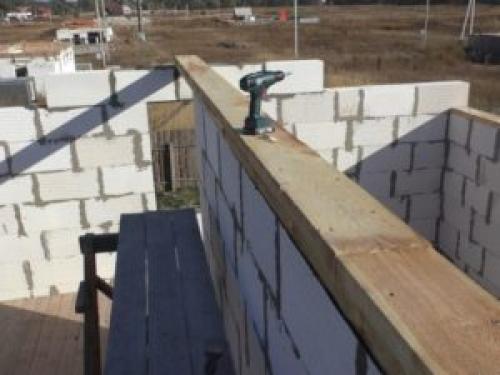

Мауэрлат

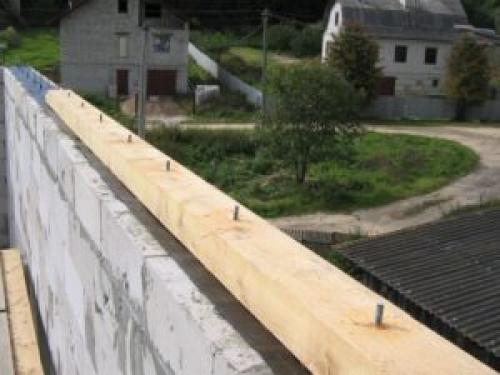

Конструкция, выступающая как основа для стропил, называют мауэрлатом. От качества изготовления зависит срок службы крыши. Его укладывают по периметру стен. Эта конструкция призвана решить следующие задачи:

  1. Равномерное распределение нагрузки, создаваемой узлами, входящими в кровлю. Кроме этого, мауэрлат надежно привязывает конструкцию кровли к дому.
  2. Снижение парусности, то есть противостоять воздействию ветра.

Крыши схемы. Из каких элементов состоит конструкция крыши деревянного дома

Мауэрлат

На практике встречаются дома, возведенные без него. То есть стропила крепят непосредственно к последнему венцу. В таком случае, в местах крепления стропил к венцу возникают места концентрации напряжения, в то время, мауэрлат их равномерно распределяет.

Для создания этого элемента конструкции применяют трубы, выполненные из металла, бруса или сшитые между собой доски. Строительство крыши начинают с сооружения мауэрлата.

Стропила

Крыши схемы. Из каких элементов состоит конструкция крыши деревянного дома

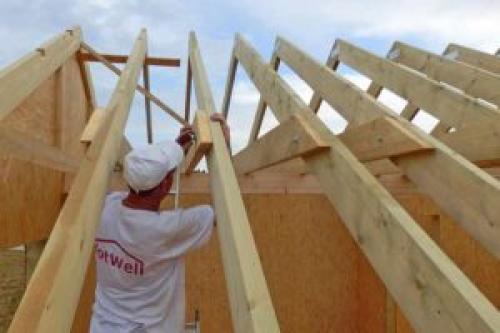

Стропила

На поверхности стропил устанавливают обрешетку, то есть строила, принимают на себя весовую нагрузку, которую будет создавать кровля. Кроме этого, они противостоят дождевым и ветровым нагрузкам. Стропила бывают наклонные и висячие. Стропильная система двухскатной крыши деревянного дома должна быть обработана различными составами, которые защитят ее от действия влаги, огня, грибка. В противном случае, через довольно небольшое количество времени может потребоваться переделка крыши.

Прогоны

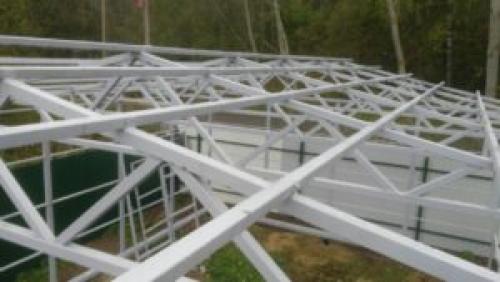

Крыши схемы. Из каких элементов состоит конструкция крыши деревянного дома

Прогоны

В конструкцию крыши входят и такие детали, как прогоны. Ее располагают горизонтально, опирая ее на несущие узлы – стены, фермы и пр. Она может быть выполнена из металла или дерева. Допустимо ее изготавливать из железобетона.

В крыше применяют три типа прогонов – коньковый, боковой и мауэрлат.

Затяжки

Крыши схемы. Из каких элементов состоит конструкция крыши деревянного дома

Затяжки

Затяжка используется для висячей системы. Она закрепляет между собой стропильные ноги и дает ему расползаться.

Стойки

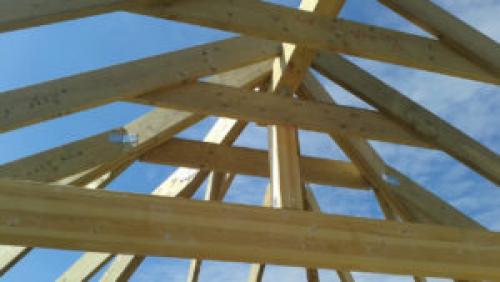

Крыши схемы. Из каких элементов состоит конструкция крыши деревянного дома

Стойки

Стойки устанавливают вертикально, они принимают на себя нагрузки от конька и перенаправляют ее не несущие стены внутри дома.

Подкосы

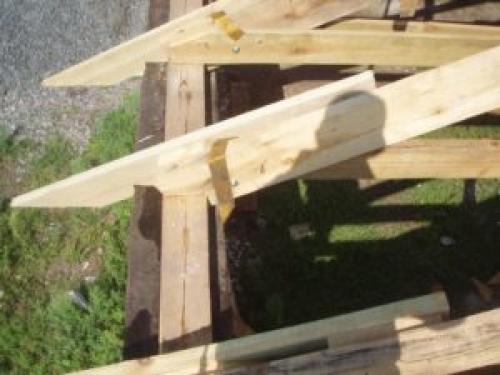

Крыши схемы. Из каких элементов состоит конструкция крыши деревянного дома

Подкосы

Эти детали, по сути, передаточное звено между стропилами и другими несущими компонентами. Соединив с помощью подкосов затяжки и пр., в результате получается прочная конструкция

Лежень

Крыши схемы. Из каких элементов состоит конструкция крыши деревянного дома

Лежень

Для изготовления этой детали крыши необходимо использовать брус с сечением 100*100 или 150*150 мм. Он должен быть уложен на внутреннюю несущую стену.

Обрешетка

Крыши схемы. Из каких элементов состоит конструкция крыши деревянного дома

Обрешетка

Под углом в 90 градусов на стропила укладывают доски или брусья. Они дополнительно скрепляют всю конструкцию. Кстати, на обрешетку можно пустить необрезную доску. Но, кору с ее поверхности надо удалить.

Если планируется, то, что крыша будет закрыта мягким материалом, то обрешетка должна быть сплошной. Для этого допустимо использовать водостойкую фанеру.

Кобылки

Крыши схемы. Из каких элементов состоит конструкция крыши деревянного дома

Кобылки

Эта деталь, отвечает за получение свеса крыши. Их устанавливают только тогда, когда длин стропил не достаточно. Кобылки представляют собой доски, меньшего сечения, чем стропила.

Подбой крыши – это небольшой по размерам элемент крыши, который защищает стропильную конструкцию от попадания влаги и ветра. Его устанавливают на нижний край крыши.

Двускатная крыша чертеж. Возможные варианты исполнения крыш

Проектированию крыш предшествует выбор подходящей конструкции, которая в конкретных условиях покажет себя наилучшим образом. Лучше всего рассмотреть все возможные варианты, взвесить все за и против и остановиться на самом лучшем. В первую очередь необходимо выбрать крышу в соответствии с погодными условиями в регионе, что поможет правильно подобрать строительные материалы и кровельное покрытие.

Для регионов, которым присущи сильные порывы ветра, не подойдут высокие крыши, потому что чрезмерная ветровая нагрузка может привести к разрушениям.

Варианты крыш различных форм и конструкций

Если же на местности преобладают обильные снегопады, тодолжна быть высокой и крутой, что поможет быстрому удалению снега и предотвратит протечку кровли.

Как показывает практика, плоские крыши гораздо хуже выполняют свои функции, нежели конструкции односкатной, двухскатной или четырехскатной крыш, поэтому для защиты жилых построек их используют гораздо реже. Скатные крыши отлично зарекомендовали себя в эксплуатации, без проблем удаляя атмосферные осадки в виде снега и дождя.

Эти особенности позволяют скатным крышам препятствовать образованию на доме мусора и атмосферных осадков, что положительно влияет на долговечности кровли.

Планировка крыши может иметь индивидуальные особенности, которые могут быть внесены проектировщиками,, однако, это не должно повлиять на способность крыши выполнять свои основные обязанности:

  • Предоставление надежной защиты для дома;
  • Надежный отвод атмосферных осадков.

Проект крыши онлайн. Калькулятор расчета площади кровли трехщипцовой крыши

При самостоятельном проектировании трехщипцовой крыши и подготовке к ее монтажу необходимо заранее просчитать немало важных параметров, одним из которых является общая площадь создаваемой кровли. Важность точного значения площади – велика, так как придется планировать приобретение не только самого выбранного кровельного материала, но и гидроизоляционных и ветрозащитных мембран, термоизоляции, материалов для создания разреженной или сплошной обрешетки.

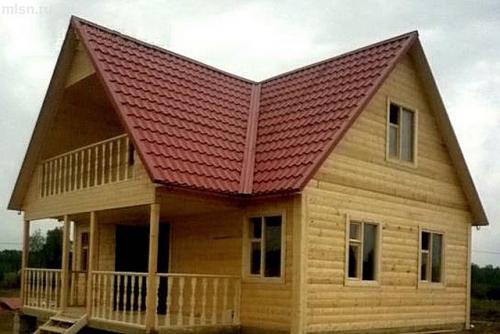

Крыши схемы. Из каких элементов состоит конструкция крыши деревянного дома 11

Калькулятор расчета площади кровли трехщипцовой крыши

Казалось бы – ничего сложного, так как скаты крыши представляют собой обычные плоские геометрические фигуры, формулы расчета площадей которых известны еще со школьной скамьи. Однако, правила могут и подзабыться, а особенности непростой конструкции с пересечением плоскостей неопытного начинающего проектировщика способны поставить в тупик или вызвать ошибку. Чтобы упростить процесс вычислений – в помощь будет калькулятор расчета площади кровли трехщипцовой крыши.

Ниже будет приведен ряд необходимых пояснений

Калькулятор расчета площади кровли трехщипцовой крыши

На чем строится расчет площади кровли?

Кровля трехщипцовой крыши представляет собой совокупность прямоугольников, треугольников и трапеций.

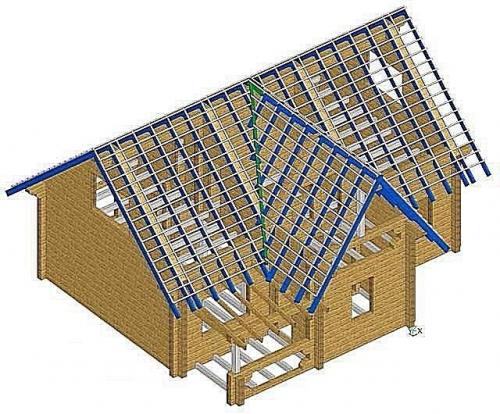

Крыши схемы. Из каких элементов состоит конструкция крыши деревянного дома 12

Общая площадь кровли – это сумма площадей образующих ее прямоугольников, треугольников и трапеций.

Скаты основного здания – прямоугольные, но на одном из них «вырезан» треугольный участок, ограниченный накосными стропильными ногами. Над пристройкой скаты обычно трапециевидные, но в том случае, когда пристройки, по сути, нет, а дополнительный щипец (фронтон) создается лишь для образования мансардного окна, эти скаты становятся треугольными.

Итак, для внесения данных в калькулятор необходимо знать:

  • Общую длину и ширину основного здания – их несложно промерить.
  • Длину и ширину пристройки. Если пристройки, как таковой, нет, то длина указывается «0», а ширина – это ширина создаваемого щипца («кукушки»).

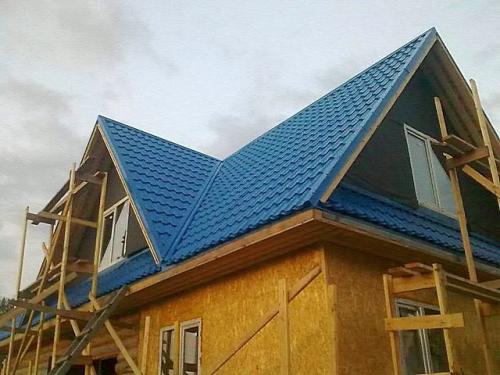

Крыши схемы. Из каких элементов состоит конструкция крыши деревянного дома 13

Самой пристройки может и не быть – дополнительный щипец (часто его называют «кукушкой») возводится лишь расширения полезной функциональности чердачного помещения

  • Длины основных стропил здания и пристройки. При этом учитывается и удлинение стропил на создание карнизного свеса.

Откуда взять размер основных стропил с удлинением на карнизный свес?

Ничего сложного – если этот параметр полка неизвестен, то его можно быстро и точно вычислить. Для этого на портале размещены калькуляторы, один из которых предназначен для расчета длины основных стропильных ног , а второй – для определения необходимого удлинения стропил для формирования карнизного свеса .

Важно – для основного здания и для пристройки (дополнительного щипца) расчеты длины стропил проводятся отдельно, так как и угол уклона скатов, и размеры стропильной ноги при равной высоте конька могут различаться.

Цены на профнастил

профнастил

  • И, наконец, необходимо указать планируемую ширину карнизных и фронтонных свесов кровли. При этом имеется в виду их ширина в плане, то есть расстояние по горизонтали от поверхности стены до края свеса.

Все остальное калькулятор рассчитает сам. Точный результат будет выдан в квадратных метрах. Ну а при дальнейшей покупке кровельных и иных материалов уже можно и нужно будет заложить определенный запас – для разных типов покрытий он может существенно различаться.

Многощипцовые крыши – как устроена их стропильная система?

Более подробно с устройством стропильной системы многощипцовой крыши , с порядком ее расчета и строительства, можно ознакомиться в специальной публикации нашего портала, к которой ведет рекомендуемая ссылка.

Крыши домов проекты. Существующие разновидности крыш домов

Выбрать правильную и надежную крышу – миссия серьезная и ответственная. Ведь возводится она не на один сезон, а на десятилетия. К тому же красивая кровля – это еще и достойный внешний вид вашего дома. Фото частных домов, красивые крыши которых безупречно завершают архитектурную композицию, наглядное тому подтверждение. Также каждый застройщик стремится придать крыше возводимого дома рациональную форму, которая сможет перенести все капризы погоды.

Крыши схемы. Из каких элементов состоит конструкция крыши деревянного дома 14

Комбинированный тип крыши загородного дома

Формы крыш для частных домов, фото которых можно отыскать в интернете, отличаются удивительным разнообразием. Многочисленные модели конструкций могут стать основой для смелых идей и помочь определиться с выбором. Современные проекты крыш частных домов позволяют реализовать самые оригинальные задумки в любом стиле.

Перед тем как остановиться на оптимальном варианте крыши частного дома, следует ознакомиться с существующими формами и конструктивными особенностями кровель. Основными критериями, по которым классифицируют крыши различных типов, являются:

  • уклон кровли;
  • форма конструкции;
  • материал крыши.
Крыши схемы. Из каких элементов состоит конструкция крыши деревянного дома 15

Выбор той или иной конструкции крыши зависит от многих факторов, например, климата в регионе

Насколько идеально подойдет тот или иной вид крыши для дома зависит от правильного подбора всех трех параметров. Главным фактором, оказывающим влияние на конструкцию крыши, является климатическая зона. Особенности климата и будут влиять на уклон конструкции, ее форму и выбор кровельного материала. Нет смысла сооружать крышу с небольшим уклоном в районе, где выпадает большое количество снеговых осадков: они будут скапливаться и разрушать конструкцию.

Плоские крыши относительно недороги в исполнении, так как в этом случае потребуются минимальные затраты на материалы и работу по обустройству. Можно не волноваться, что кровлю сорвет ветер. Многие на плоских крышах обустраивают дополнительные открытые площадки для различных нужд. Но следует учитывать, что осадки будут портить такую кровлю, образовывая на поверхности лужи.

Крыши схемы. Из каких элементов состоит конструкция крыши деревянного дома 16

В современном дизайне домов часто можно встретить комбинирование различных видов крыш

Существует также разделение крыш на неэксплуатируемую и эксплуатируемую, чердачную и бесчердачную. Эксплуатируемые кровли как раз и используют в качестве площадок для отдыха и спорта, покрыв их специальным материалом. Площадь такой крыши, как правило, равна площади самого дома, поэтому многие владельцы задумываются о рациональном использовании этого пространства. Серьезным недостатком является незащищенность покрытия от осадков.

Крыши схемы. Из каких элементов состоит конструкция крыши деревянного дома 17

При укладке металлочерепицы максимальный угол наклона не нормируется, а минимальный составляет 15°

Чердачными называют конструкции, когда расстояние между перекрытием и поверхностью крыши не больше 1,5 м. Обычно пространство под такой крышей эксплуатируют в технических целях. Бесчердачные крыши применяют, когда есть задумка использовать пространство под крышей в качестве жилой комнаты – мансарды. Кроме того такой дополнительный этаж можно надстроить над существующим домом.

В большую группу выделяют разновидности крыш по геометрической форме и количеству скатов. Скатной крыша называется, если угол ее наклона превышает 10°. Крыши бывают с одним, двумя и четырьмя скатами. Более сложные конструкции имеют совмещенные скаты – это шатровые, многощипцовые крыши. Реже в частном строительстве встречаются купольные или конические модели. Крыши, включающие несколько различных форм, называют комбинированными.

Крыши схемы. Из каких элементов состоит конструкция крыши деревянного дома 18

Стропильная система двускатной крыши чертеж. Узлы стропильной системы двухскатной крыши

Конструкция стропильной системы простой двухскатной крыши

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Крыша с двумя скатами наиболее распространенный вариант завершения коробки частного дома. При ее изготовлении важно грамотно подобрать сечения несущих элементов, выполнить надежное закрепление узлов и правильно выбрать тип конструкции. Стропильная система двухскатной крыши не имеет больших сложностей и вполне может быть изготовлена своими руками.

Классификация стропильных систем по способу опирания

Конструкция может быть классифицирована по двум признакам. Первый из них – способ опирания несущих элементов. Двускатная стропильная система крыши дома в этом случае включает следующие виды:

  • с наслонными стропилами;
  • с висячими стропилами.

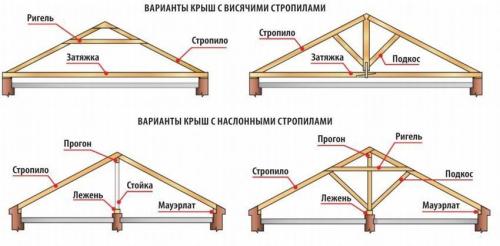

Крыши схемы. Из каких элементов состоит конструкция крыши деревянного дома 19Виды двускатной крыши с наслонными и висячими стропилами

Устройство кровли с использованием наслонных стропил предполагает их опирание в двух точках. Конструкция в этом случае позволяет избежать возникновения серьезного распора. Чтобы сделать монтаж своими руками потребуются следующие основные элементы:

  • стропильные ноги;
  • мауэрлат;
  • ригель;
  • промежуточные стойки и подкосы при большом пролете несущих балок;
  • обрешетка и контробрешетка;
  • накладки упорные бруски.

В верхней точке монтаж предусматривает опирание на ригель. Установка также предусматривает опору в нижней точке – мауэрлат. Собрать такую конструкцию для дома своими руками можно только в двух случаях:

Варианты сборки наслонной системы двускатной кровли

  1. Наслонная система возможна, если расстояние между фронтонами не большое. То есть такой монтаж подойдет для небольшого дома своими руками. Наибольшая длина строения, которая позволяет выполнять устройство деревянного ригеля без дополнительных усилений – 6 м. При больших пролетах потребуется в качестве ригеля устанавливать металлические балки. При использовании деревянного бруса необходимо будет предусматривать промежуточные стойки, которые располагают в среднем через 2 метра. Избежать этого можно только при использовании в качестве ригеля клееного бруса достаточно большого сечения. В этом случае становится невозможной свободная планировка пространства – стойки посередине помещения убрать нельзя.
  2. Второй вариант, когда возможен монтаж наслонной системы двускатной кровли своими руками – это наличие стены в середине дома. Устройство в этом случае предусматривает, что брус, на который будут опираться стропила в верхней точке, передаст нагрузку на внутреннюю стену. В этом случае несущая конструкция не должна быть спутана с перегородкой. Перегородка опирается на перекрытия, а установка стены дома своими руками предполагает ее опирание непосредственно на фундаменты. Такое устройство подойдет для зданий с достаточной шириной, где есть смысл устанавливать стеновое ограждение посередине.

Нарисовать крышу дома. Формы крыши

В индивидуальном строительстве существует несколько форм крыши:

  1. Плоская кровля. Подобная конструкция становится выгодной, если под ней планируется чердачное помещение, а не полноценная мансарда. Она может быть тёплой: так как уклон минимален, есть возможность закладывать большое количество утеплительного материала. Крыша может применяться для зданий любой конфигурации, даже той, в которой скатная кровля покажется изломанной и крупногабаритной. Плоскую кровлю часто делают эксплуатируемой. На ней может быть организовано добавочное пространство для отдыха. Однако проект такой крыши должен предусматривать устройство системы снеготаяния, которая предотвратит скапливание снега и льда в большом количестве. Конструкция не является популярной в России, поэтому мало компаний способны грамотно составить проект такой крыши.

    Нарисовать крышу дома. Формы крыши

    Плоские крыши часто делают эксплуатируемыми: на них устраивают сады, оранжереи, места отдыха и даже автостоянки

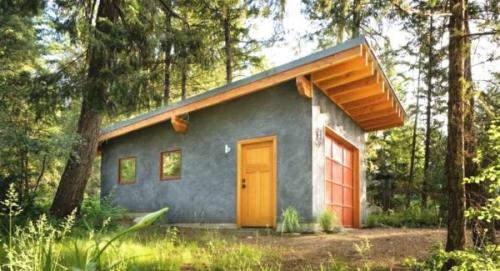

  2. Крыша с одним скатом. Такую конструкцию изготовить проще всего. Она подойдёт для зданий с величиной пролёта в 6–7 м . Направление наклона к северу позволит создать окна большой ширины с южной части фасада. К югу рекомендуется устраивать солнечные коллекторы по всему основанию крыши. Этот тип постройки допускает применение листовых кровельных материалов больших размеров. Крыша с одним скатом подойдёт как для крупного здания, так и для маленьких построек — гаражных помещений или веранд. В проекте можно предусмотреть наличие нескольких конструкций с единым скатом, которые совмещены в единую конструкцию и имеют наклоны в различных направлениях. Уклон должен быть маленьким, чтобы не было необходимости в возведении стен слишком большой высоты.

    Нарисовать крышу дома. Формы крыши

    При устройстве односкатной крыши всегда существует компромисс: угол наклона нельзя делать слишком большим, чтобы не сооружать очень высокую лицевую стену, но он должен обеспечивать свободное отведение выпавших осадков

  3. Крыша с двумя скатами. Эта конструкция является самой популярной и доступной. Крыша идеально покрывает любое строение, образуя надстройку треугольной формы. Двускатную кровлю рекомендуется выбирать, если требуется устроить мансардное помещение . Окна, которые размещаются во фронтонах, смогут обеспечить должный уровень проветривания и освещённости. Для мансардного помещения довольно часто применяется модифицированная вариация двускатной крыши — ломаная конструкция, которая отличается более крутым уклоном нижней части (70–80° в сравнении с верхней 28–30°). Это даёт возможность существенно увеличить площадь мансарды. К крыше с двумя скатами относится и сводчатая постройка, которая выполняется по окружности. Подобный тип кровли способен украсить выступающие части здания.

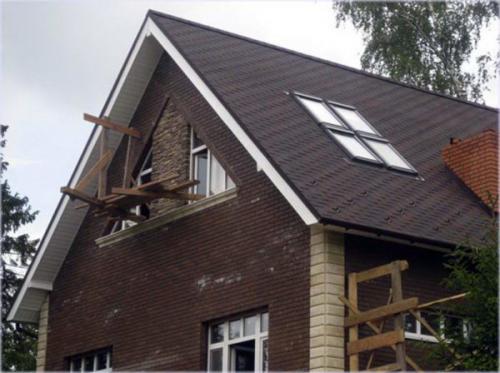

    Нарисовать крышу дома. Формы крыши

    Двускатная крыша позволяет обустроить чердачное помещение

  4. Полувальмовая крыша. Этот вариант является надёжным и малозатратным в финансовом плане. Мансарда может проветриваться и освещаться при помощи окон во фронтонах. Полувальмовые крыши относят к разновидностям постройки с двумя скатами.

    В полувальмовой конструкции крыши есть фронтоны, при помощи которых мансарда может освещаться и проветриваться

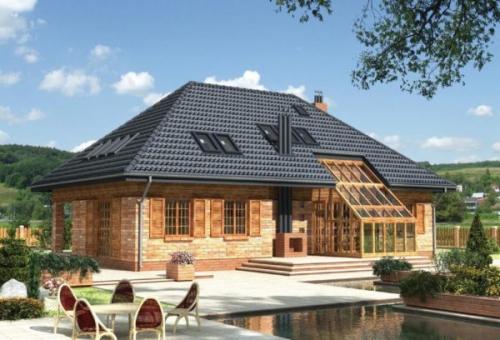

  5. Вальмовая крыша. Она имеет хорошую устойчивость к нагрузкам от ветра. Довольно часто подобный дизайн крыш применяется для того, чтобы покрыть строения существенной площади и улучшить их внешний вид. Это сложное изделие, в котором обязательно должны быть слуховые и мансардные окна. Они обеспечивают необходимый уровень освещения и проветривания.

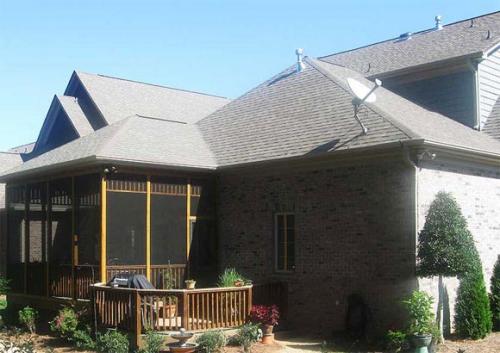

    Нарисовать крышу дома. Формы крыши

    В вальмовой крыше обязательно должны присутствовать слуховые и мансардные окна

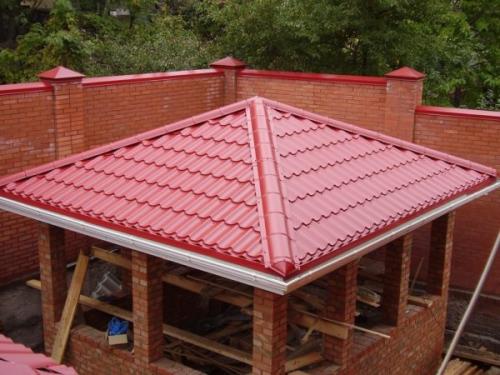

  6. Шатровая крыша. Это подвид крыши вальмового типа. Она подходит лишь для строений квадратной формы — башен и беседок.

    Нарисовать крышу дома. Формы крыши

    Шатровая крыша подходит только для зданий квадратной формы

  7. Ломаная вальмовая крыша. Объединяет в себе полезные свойства двух систем — ломаной и вальмовой. Её целесообразно возводить в случае, если планируется соорудить большой презентабельный дом. Конструкцию реализовать довольно сложно. К её основным достоинствам можно отнести возможность выгодно распоряжаться полезной площадью мансарды и отличный внешний вид.

    Нарисовать крышу дома. Формы крыши
