Для того чтобы разработать для лестницы чертежный план на второй этаж, необходимо знать определенные нюансы. В первую очередь, обратите внимание на то, что чертеж для лестничного марша составляется в нескольких перспективах с указанием размеров всех деталей.

Примеры чертежей лестницы в горизонтальной и вертикальной проекции с указанием всех необходимых размеров

Чтобы сделать чертеж своими руками, используйте следующий алгоритм: для начала определяются параметры лестничной клетки. то есть пространства для подъема на второй этаж. После этого прорисовывается схема новой лестницы, ведущей на второй этаж, в вертикальном сечении. Эти чертежи составляются на основании определения положения начальной и конечной ступеней. На рисунке отмечается угол уклона, расстояние до перекрытий и пола верхнего яруса, габариты проема. Также указывается количество и расположение ступеней с их параметрами, рисуется площадка. Если имеется выступ над подступенком, все это в масштабе отмечается на плане.

Вторая часть работы – вид сверху. Если выполнять чертеж лестницы с поворотными забежными ступенями, за основу графического построения нужно взять центральную линию. По её расположению устанавливаются оптимальные параметры конструкции с забежными ступенями. На такой схеме четко видно ширину ступеней и их расположение относительно площадки и друг друга.

Выполнить чертеж обычной чердачной лестницы или модели на второй этаж с забежными ступенями своими руками будет одинаково непросто. Прежде чем начинать изготовление конструкции, перепроверьте план и при возможности сверьте его у профессионала.

Проект лестницы на второй этаж в частном доме. Деревянные лестницы для второго этажа

Из существующего огромного количества различных конструкций, выбрать именно ту лестницу, которая лучше всего подойдет к вашему интерьеру не совсем то и простая задача. Ведь здесь необходимо учитывать множество факторов, влияющих на визуальное восприятие интерьера. Важную роль, в получении положительного результата, играет не столько форма конструкции (хотя и это очень важно), сколько правильный подбор  материалов из которых будет она изготовлена.

В России сегодня пальму первенства среди наиболее популярных видов материалов держит — дерево. И совершенно заслуженно. Ведь помимо экологических преимуществ, у изделий из массива есть ряд других свойств и качеств, которые выделяют его из общей массы.

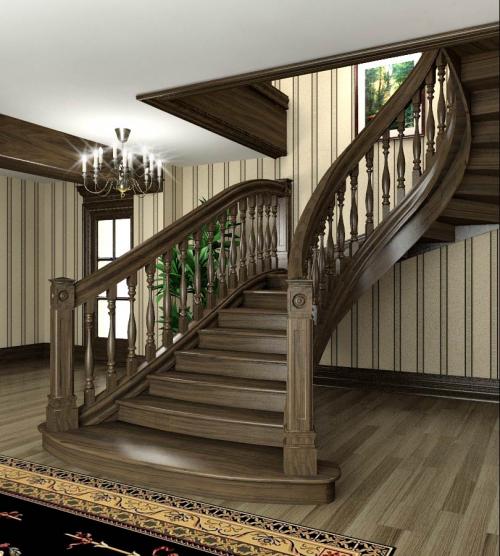

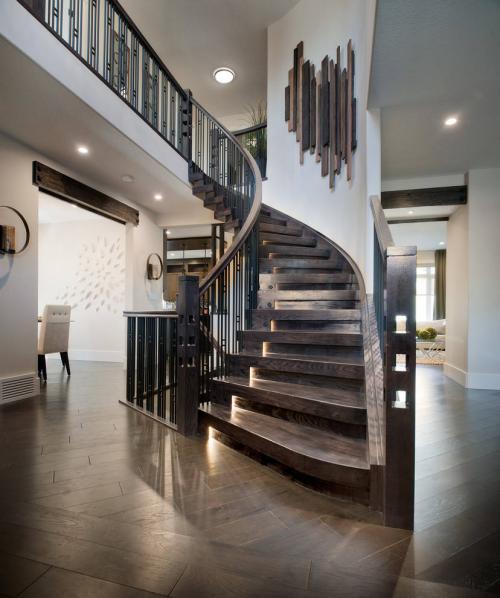

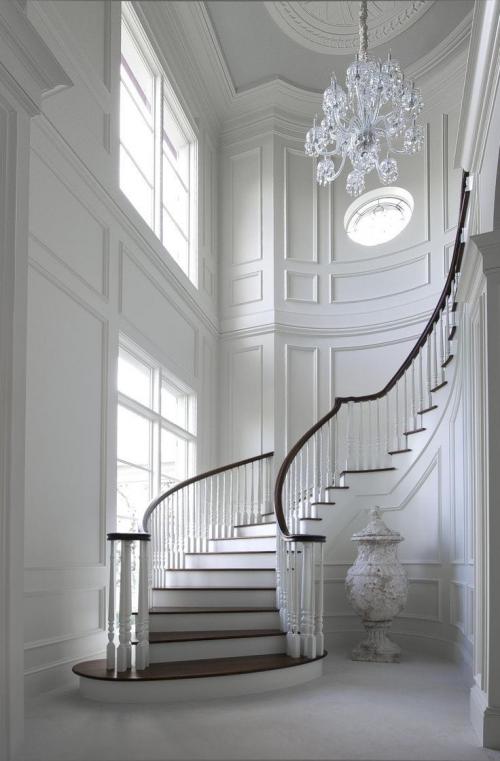

Красивая деревянная лестница на второй этаж с плавным поворотом

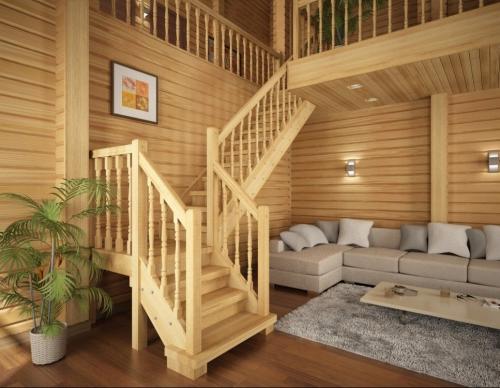

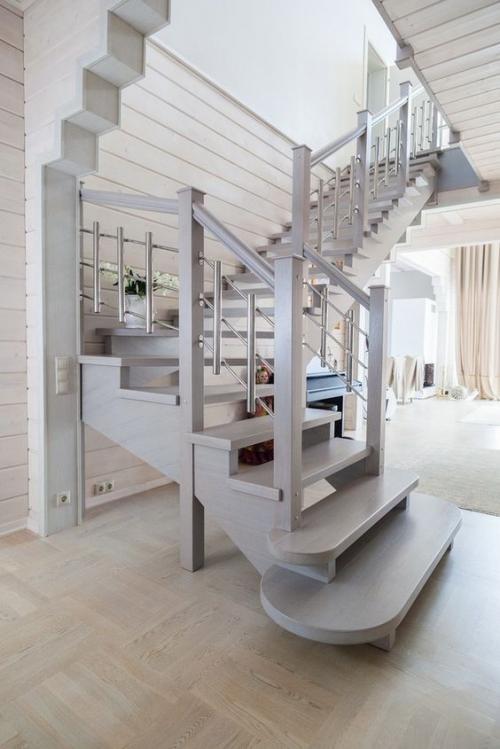

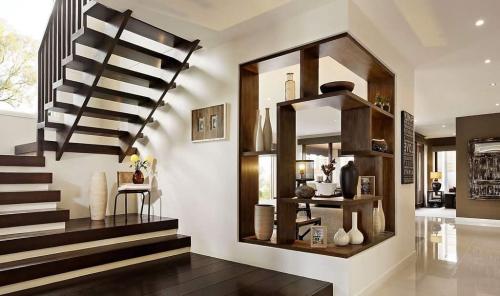

Практичная угловая лестница великолепно вписывающаяся в данный интерьер

Деревянные лестницы способны выдерживать большие нагрузки, при этом со временем они не деформируются и не теряют свою привлекательность. Максимум, что нужно будет сделать, это обновить через пару лет лакокрасочное покрытие.

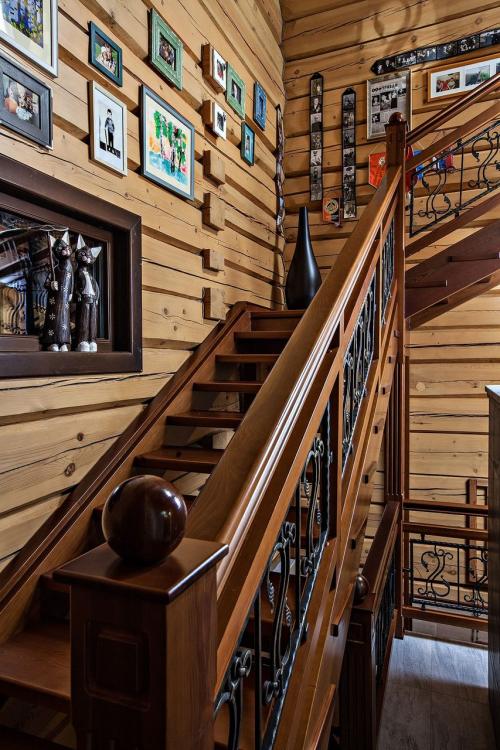

Чтобы поднимаясь вверх не скучать на примыкающие к лестнице стены можно повесить любимые фотографии

Лестница — является значимой частью интерьера, поэтому её оформлению следует уделить должное внимания

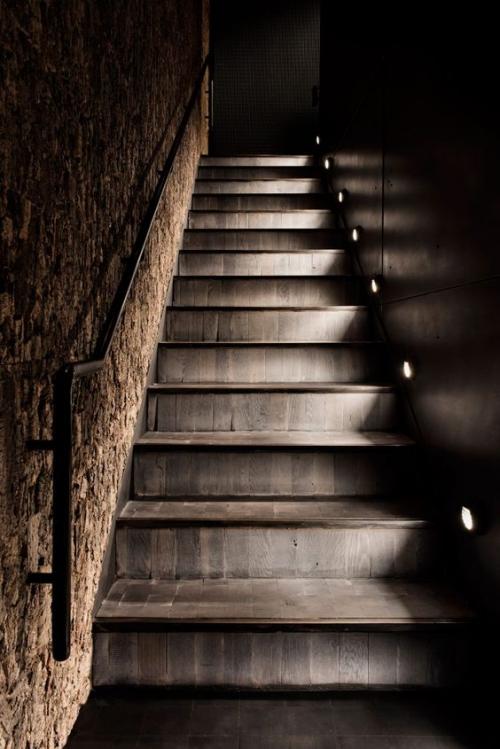

Деревянная лестница в стиле шале с элегантной подсветкой ступеней

Лестница в частном доме – это не только вспомогательная конструкция, помогающая попасть на второй этаж, но и особый элемент, дополняющий общую картину интерьера.
Выбирая подходящий проект, важно учесть параметры самого помещения, подойдет ли лестница по размерам, а так же не нарушит ли она общую стилистику дома. Поэтому важно подойти к данному вопросу со всей ответственностью.

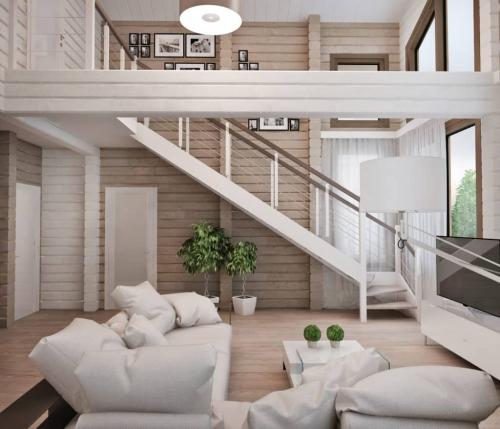

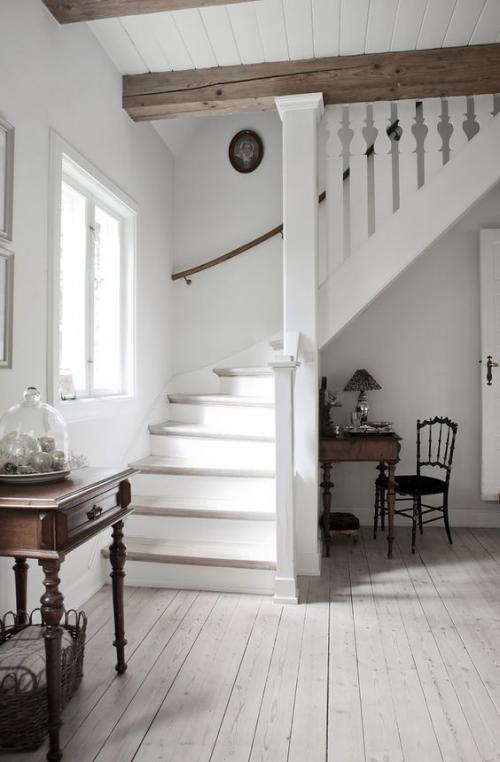

В помещении где в основном используются светлые тона, преобладает атмосфера спокойствия

В уютном загородном доме лестница будет гармонично сочетаться с камином , деревянными потолками и вторым светом. А окружающий её интерьер поможет украсить удобная, мягкая мебель с небольшим журнальным столиком в центре.

Разрыв лестницы на плане. Как выполняют лестницу на плане

Лестницы бывают разными: главными, служебными или вспомогательными. В зависимости от их использования и здания. Служебные конструкции создаются для коммуникации с чердаками, подвалами и т. д. Пожарные лестницы необходимы для перемещения на чердаки высоток, крыши, для перемещения по этажам.

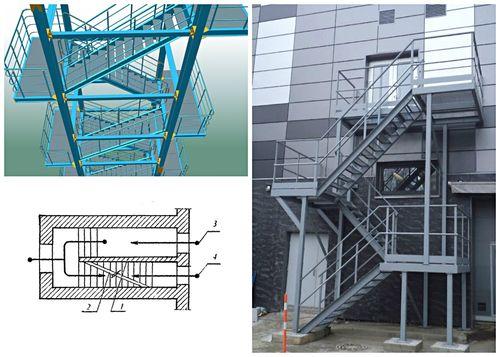

Пожарная лестница на плане и в реальности

По материалам изготовления конструкции бывают стальные, деревянные, железобетонные. Для полного представления, разберем лестницу по элементам. Основные — площадки и марши. Без них не бывает ни одной лесенки. Маршем называется ряд ступенек определенного количества и длины. Ступени держатся специальными крепкими балками — косоурами, которые располагаются под ними. Перила тоже примыкают к маршам. Их высота по ГОСТу должна быть не ниже 90 см. Элементы маршей несущие опираются концами на элементы площадок.

В современных строениях ступени создают из цельных, крупногабаритных площадок и маршей. Чаще всего они сделаны из железобетона. На плане условное обозначение лестницы выполняют в уменьшенном виде, но так, чтобы было понятно простому человеку. Обозначения рисуют буквами и цифрами.

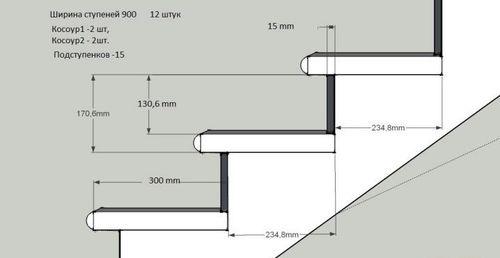

Чертеж маршевой лестницы

А на каждом плане — схеме есть их расшифровка:

• ЛМ: лестничный марш;
• ЛП: лестничная площадка.

Первые цифры «говорят» о высоте этажа, подразумеваются дециметры. Вторые цифры — о половине ширины лестничных клеток. Тоже в дециметрах. Подъем с одним маршем равен высоте этажа здания. Если конструкция состоит из двух маршей, в подъеме один марш равен 1,2 высоте этажа.

Высота ступенек тоже должна быть выполнена по ГОСТу и обозначена на схеме основной конструкции. Ее параметры от 135 мм. до 180 мм. Чащ всего берут высоту ступеньки в 150 мм. Проступок должен быть шириной не более 300 мм.

Те площадки, которые находятся на уровне этажа, называют этажными площадками. А которые между — промежуточными. Каждую конструкцию сначала просчитывают, затем создают графическое изображение.

Проект лестницы в частном доме. Маршевые лестницы

Наиболее удобными и безопасными лестничными конструкциями для частных домов считаются устойчивые и монументальные маршевые лестницы. Марш — это пролет, которых может быть два или три, между ними обустраивается площадка.

Маршевые лестницы различаются по форме

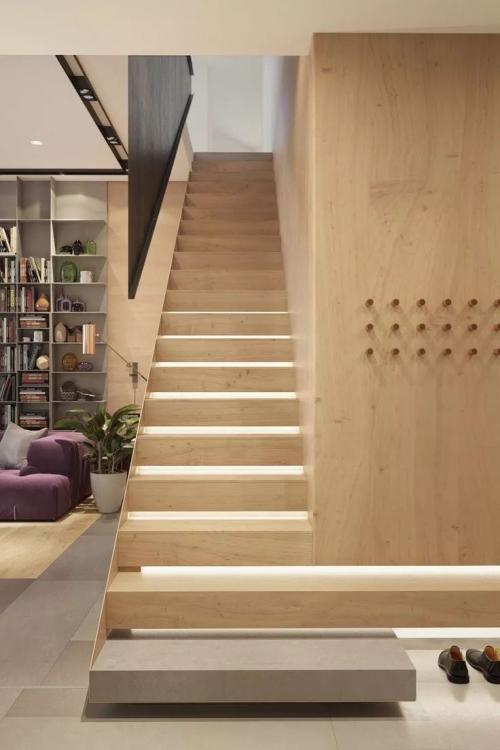

• прямые;
• изогнутые;

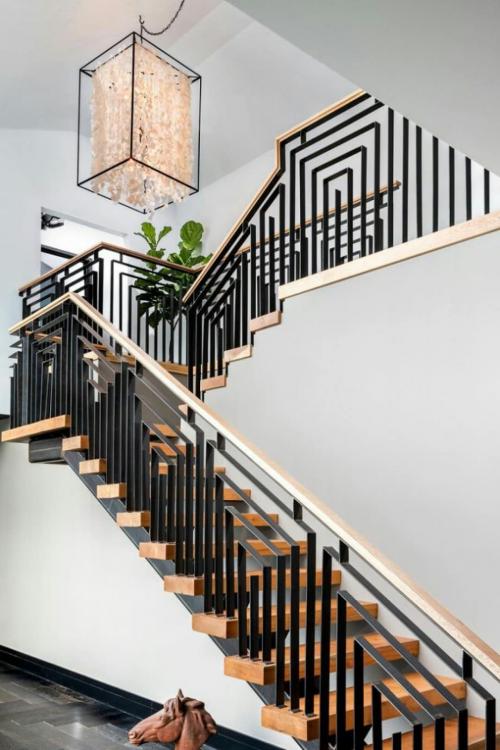

• поворотные — П или Г-образные.

Совет! Выбирая конкретную форму, ориентируйтесь на высоту и площадь комнаты, а также удобство расположения второго этажа.

Для просторных зданий подойдут лестницы с подступенками, придающими ощущение монолитности и фундаментальности. Если требуется внести атмосферу легкости, то следует обойтись  без этих деталей.

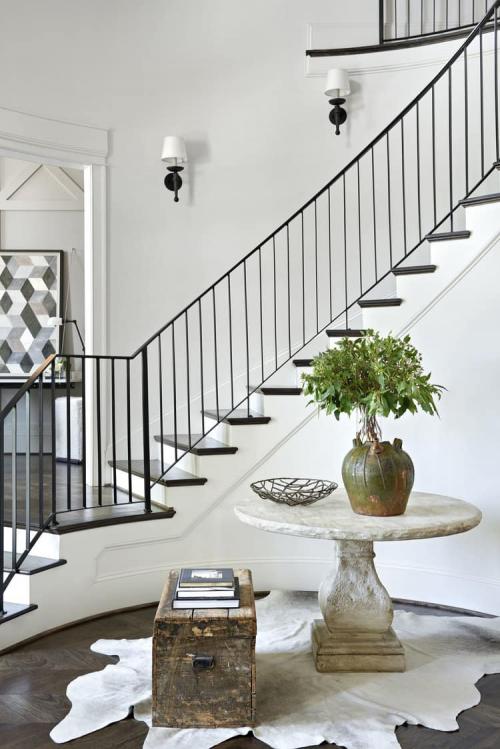

Черно-белое сочетание цветов давно считается классическим

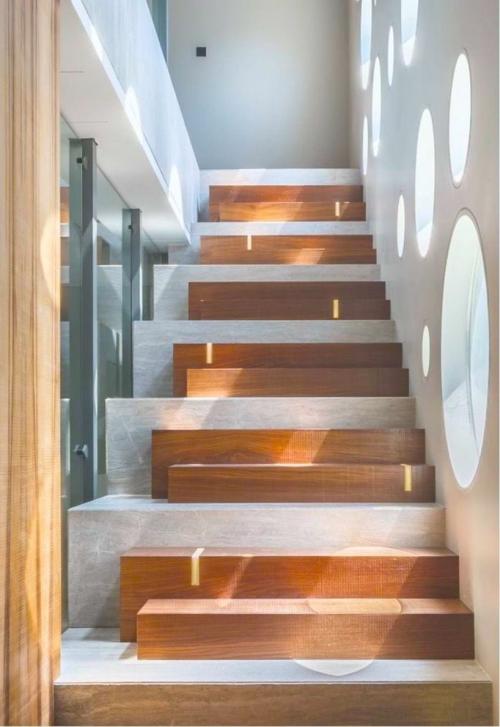

Свежие идеи для создания уникальной конструкции

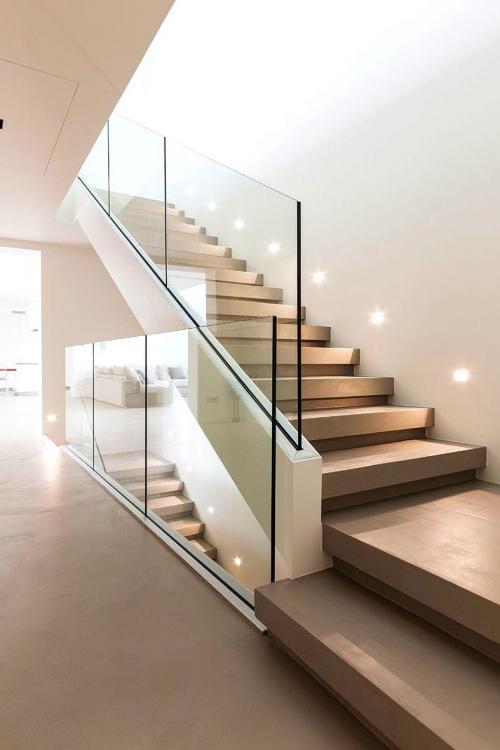

Безопасная перегородка из закаленного стекла может служить в качестве перила

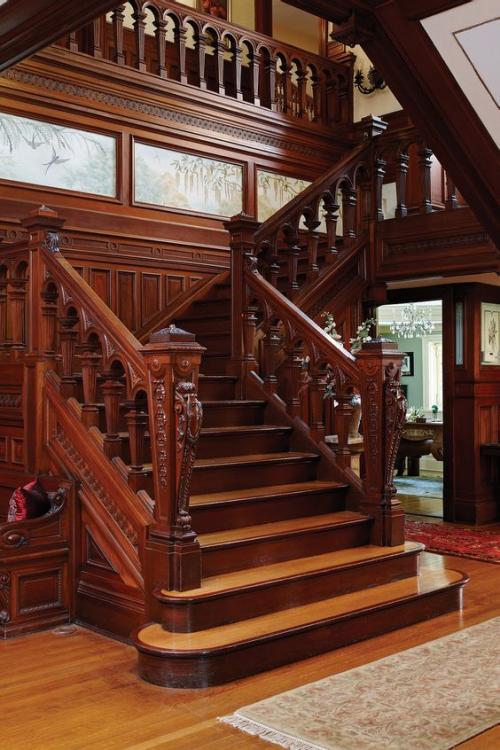

Лестница и остальные деревянные элементы выполнены из одной породы дерева

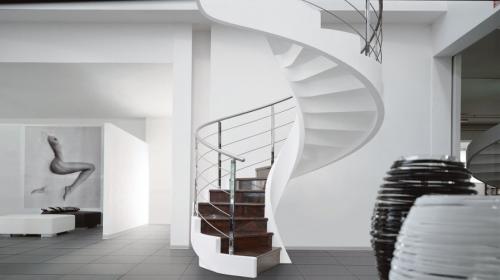

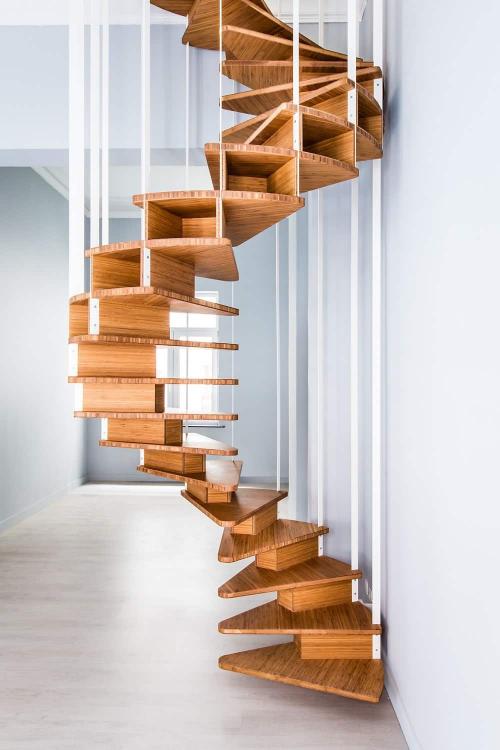

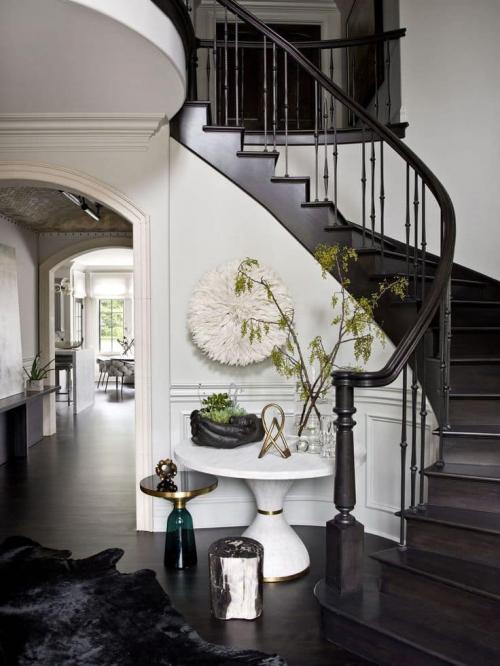

Уникальность спирального подъема подчеркивает декор в том же стиле

Журнальный столик из камня как монументально-декоративный арт объект

Идеальный наклон марша составляет 45 градусов. Учитывая биомеханику движения, количество ступеней выполняют от трех до пятнадцати. Если высота потолков не позволяет уложиться в этот предел, делается два или даже три марша.

• Число ступеней принято делать нечетное;
• Наиболее удобная ширина ступени — 25 см, допустимая норма может варьироваться от 22 до 30 см;
• Средняя высота подступенка должна составлять 15-20 см;
• Перила располагают на расстоянии от 90 до 120 см от поверхности ступеней;
• Домашняя лестница по ширине не должна быть меньше 0,8 м.
