Для заливки фундаментной ленты бетоном необходимо соорудить надежную опалубку, которая будет способна выдержать немалое давление тяжелого полужидкого раствора до его схватывания, придать конструкции чёткую задуманную форму. В наше время существует немало интересных способов сборки опалубки, но все же в большинстве случаев при индивидуальном «малом» строительстве хозяева предпочитают «классику» – щиты из досок.
Калькулятор расчета количества досок для опалубки ленточного фундамента
Вполне понятным становится вопрос – а сколько же досок потребуется для сколачивания этих щитов? Ответ на него поможет получить калькулятор расчета количества досок для опалубки ленточного фундамента.
Некоторые пояснения и дополнительные справочные данные – в текстовом блоке под калькулятором.
Цены на доску обрезную
доска обрезная
Калькулятор расчета количества досок для опалубки ленточного фундамента
Пояснения по проведению расчета
Сам расчет – несложен, и базируется на известных геометрических размерах будущей фундаментной ленты. Так, необходимо будет указать:
- Длину фундаментной ленты: с учетом периметра здания и всех внутренних перемычек – оснований под капитальные перегородки, если они предусмотрены конструкцией.
- Толщину фундаментной ленты.
- Высоту опалубки. Вот здесь могут возникнуть разночтения. Нередко опалубку монтируют только для цокольной части фундамента, а ниже уровня поверхности грунта роль опалубки уже выполняют тщательно выровненные стенки выкопанных траншей (как показано на иллюстрации ниже):

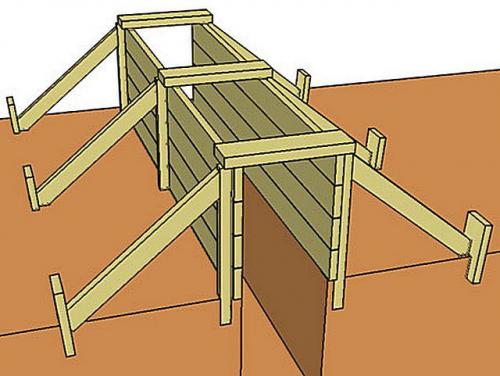

Один из вариантов – опалубка ставится только на цокольной части фундамента.
Такой подход хорош для малозаглубленных лент – позволяет достичь определенной экономии материалов. Однако, если требуется мощный фундамент, с залеганием ниже уровня промерзания грунта, то его, после полного застывания и набора прочности бетоном, рекомендуется тщательно гидроизолировать и утеплить. В таких случаях опалубку, как правило, делают на всю высоту ленты – от ее подошвы и до верхнего торца цоколя.

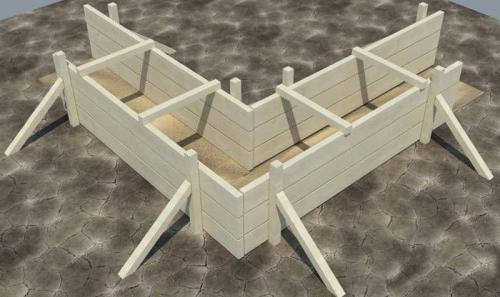

Опалубка смонтирована на всю высоту фундаментной ленты
Таким образом, в это поле калькулятора должна вноситься именно высота опалубки, в зависимости от выбранного варианта из упомянутых выше.
- Необходимо выбрать ширину приобретаемой доски из трех вариантов – 100, 125 и 150 мм.
Толщина доски в данном расчете непринципиальна, но определиться с ней стоит заранее, так как это напрямую будет влиять на общую стоимость приобретаемого объема древесины. И толщина – дело отнюдь не произвольное: есть специальные нормы, которые рассчитаны для того, чтобы доски гарантированы выдержали нагрузку от бетонного раствора, не ломаясь и не прогибаясь.
Толщина доски зависит от высоты опалубки и шага установки вертикальных стоек
Доски сколачиваются в щиты с использованием вертикальных стоек, которые, в свою очередь, при монтаже опалубки подпираются дополнительными кольями, распорками, и т.п. Толщина используемых досок для щитов зависит от высоты опалубки и расстояния между этими вертикальными стойками. Для правильного выбора можно воспользоваться следующей таблицей.
| Планируемая высота стенок опалубки, м | Шаг установки вертикальных стоек опалубки, м | |||||||
|---|---|---|---|---|---|---|---|---|
| 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | |
| 2 | 25 | 40 | 40 |
Естественно, что при выборе конкретных параметров (толщины и ширины) приобретаемых досок, нужно проявлять действительно хозяйственный подход. Раз заливается фундамент, то, надо полагать, впереди предстоит еще очень много строительных работ. И доски после распалубки и разборки щитов должны найти должное применение – они не теряют своих качеств и могут использоваться как полноценный строительный материал. Например, ничто не должно помешать применить их в конструкции перекрытий, стропильной системы, стен в подсобных постройках и т.п.
Как собирается опалубка для фундамента?
Современные технологии строительства предлагают немало интересных подходов к решению этой проблемы. Подробнее о – в специальной публикации нашего портала.
Пример расчет опалубки перекрытия. Расчёт монолитного перекрытия
Исходные данные
Независимо от выбранного способа монтажа опалубки необходим одинаково качественный результат и соблюдение размеров. Поэтому есть набор требований и расчётов, одинаковый для обоих методов.
Предположим, что нам нужно устроить монолитное железобетонное перекрытие над зданием прямоугольной формы с внутренней несущей стеной. Внутренние размеры помещений: 5х3,7 м и 5х2,5 м. Высота потолка 2,7 м.

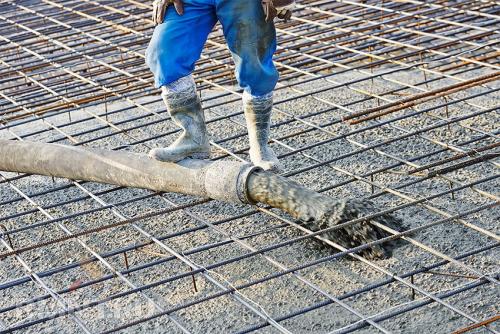

Расчёт бетона
Площадь перекрытия будет равна:
- S = 5 · (2,5 + 3,7) + 1 х 0,4 = 31,4 м2
При толщине 200 мм объём бетона будет равен:
- V = 31,4 · 0,2 = 6,28 м3
Масса перекрытия будет равна:
- М = 6,28 · 2500 = 15700 кг = 15,7 тонны

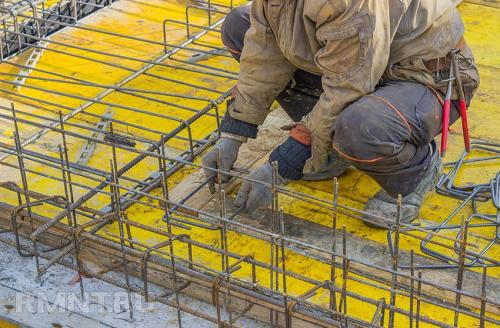

Расчёт арматуры
Для армирования перекрытия принят каркас арматуры А3 Ø 16 из двух зеркальных сеток с шагом 180 мм. Количество продольных стержней в одной сетке — ширина перекрытия, делённая на шаг:
- Nпрод= 5000 / 180 = 27,7 = 28 шт.
Длина продольных стержней в одной сетке:
- Lпрод= Nпрод· А = 28 · 6,6 = 184,8 = 185 м
Количество поперечных стержней в одной сетке — длина перекрытия, делённая на шаг 180 мм:
- Nпопер= 6600 / 180 = 36,6 = 37 шт.
Длина поперечных стержней в одной сетке:
- Lпопер= Nпопер· В = 37 х 5 = 185 м
Общая длина стержней в одной сетке:
- L1= Lпрод+ Lпопер= 185 + 185 = 370 м
Общая длина стержней в каркасе перекрытия:
- Lобщ= L1· 2 = 370 х 2 = 740 м
На 1 м2перекрытия приходится 740 / 31,4 = 23,5 пог. м арматуры.
На 1 м3перекрытия приходится 740 / 6,28 = 117,8 пог. м арматуры.
Количество материала плоскости
При использовании фанеры для создания плоскости стола необходимо рассчитать количество целых листов (1220х2440 мм, 3 м2), исходя из линейных размеров помещений. Это делается для уменьшения отходов:
- N = Sпом/ S= 31,4 / 3 = 10,5 шт.
Калькулятор опалубки фундамента. Информация по назначению калькулятора
Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.
Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003
Л енточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.
С уществует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозаглубленный и глубокозаглубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.
П роектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.
При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация
Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.
Строительный калькулятор фундамента. Расчет арматуры для фундамента

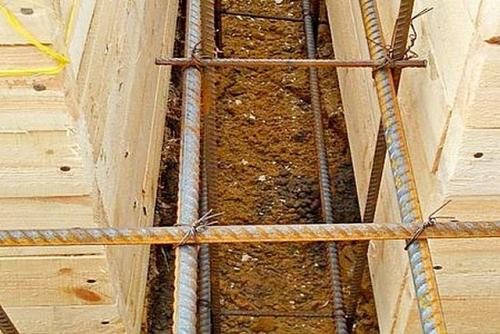

Арматура – второй по важности компонент фундамента (его «кости»), который позволяет компенсировать и нивелировать воздействующие нагрузки на расстяжение и изгиб. Всеизвестный факт, что бетон не отличается гибкостью и пластичностью, однако он обладает высокой прочностью на сжатие. Для того чтобы объединить эти качества и повысить эксплуатационные характеристики основания, а также недопустить деформации после возведения сооружения – фундаменты армируют.
Армирование фундамента представляет собой создание определенный типа каркаса из соединенных горизонтальных, вертикальных и поперечных стержней. Наиболее значимой характеристикой арматуры является ее диаметр и ее выбор зависит от типа грунта, температурных особенностей, стеновых материалов и габаритов возводимой конструкции. Считается, что для легких построек оптимально применять 10 мм стержни, 12 мм – для одноэтажных и малоэтажных зданий из пористых материалов, 14 мм – для малоэтажных из тяжелых материалов, 16 мм – для многоэтажных сооружений и сложных грунтов.
Вторым важным показателем является шаг вязки арматуры. Обычно он подбирается на глаз, на основании общей массы конструкции и типа подстилающего грунта, величина должна находится в пределах 200-600 мм. Стандартный интервал, который применяют в частном строительстве – 500 мм.

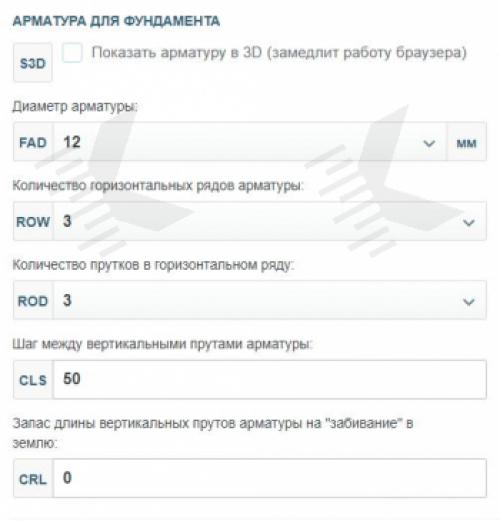

Встроенный калькулятор расчета арматуры на фундамент позволяет получить посчитать количество стержней, их общую длину, массу и объем. Результат предоставляется, как при расчете ленточного фундамента, так и монолитной плиты.
Наш калькулятор будет полезен при расчете фундамента для дома из газобетона, пенобетона, кирпича и других строительных блоков!
