Стены внутренние каркасного дома. Устройство каркасных стен

Основой каркасного дома являются его стены. Если их конструкция выполнена правильно, строительство будет успешным, а дом простоит долго. Каркасные стены можно возводить своими руками. Конечно, для этого понадобится много свободного времени и знаний.

Поэтому приступая к строительству каркасного жилища, нужно знать об устройстве его стен. Это поможет заранее рассчитать стоимость всех материалов и сроков проведения работ, а также выполнить эти работы правильно и в соответствии с технологией.

Ниже будут приведены отличительные характеристик устройства каркасных стен:

В каркасном доме нет стен, которые не несут смысловую нагрузку. Поэтому внешние и внутренние каркасные стены – несущие;
Стена в таком жилище выглядит как «пирог». Ее устройство сложное и многослойное;
При этом каждый элемент стены играет важную роль во всей конструкции и убрать какой-то из них нельзя.

В каркасном доме нет стен, которые не несут смысловую нагрузку.

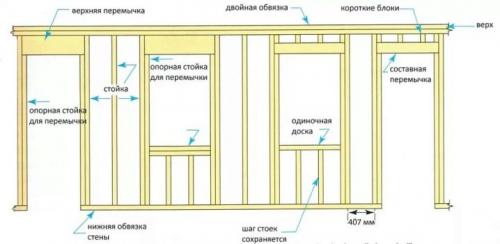

Каркасная стена состоит из таких блоков:

Сам каркас.
Утеплитель.
Защищающая мембрана с внешней и внутренней стороны.
Внутренняя отделка.
Внешняя отделка.

Кроме этого, конструкции стен из каркаса бывают разных видов:

Модульная – готовая конструкция, собираемая на заводе производителя и привозимая на место возведения;
Сборная – собирается непосредственно на строительном участке;
Модульная с элементами инсталляции – собранная на заводе производителя и уже включающая в себя все возможные коммуникации.

При модульной конструкции стен необходимо, чтобы фундамент был заранее подготовлен под жилище и имел правильные размеры. Иначе придется демонтировать сам фундамент или переделывать размер стен.

При модульной конструкции стен необходимо, чтобы фундамент был заранее подготовлен под жилище и имел правильные размеры.

Толщина стен каркасного дома. Узнаем необходимую толщину утеплителя для стен каркасного дома

Каркасные технологии в последнее время приобретают все большую популярность, поскольку отлично подходят для строительства как малоэтажных, так и габаритных построек. Застройщики, решившие заняться строительством самостоятельно, задаются вопросом, какой должна быть толщина стены в каркасном доме. Ведь от этого критерия зависит выбор ленты фундамента, отделки стен, ширины и толщины утепляющего материала. При постройке имеет значение местность, в которой возводят дом. В зависимости от региона, для строительства понадобится конкретная толщина эффективного утеплителя для стен каркасного дома.

Специфика каркасных технологий

Каркасно-засыпные конструкции применяют в строительстве давно. Ранее стены засыпали подручными материалами, обладающими теплоизоляционными свойствами. Использовали опилки, шлак, но такие дома были менее долговечны, комфортабельны. С появлением новых технологий ситуация кардинально изменилась. Сейчас такие постройки имеют много преимуществ перед брусковыми домами.

Каркасные стены отличаются в таких домах прочностью, надёжностью, имеют хороший процент теплоотдачи, удерживают влагу.

Сами строения доступны в цене, долговечны, легко монтируются, имеют малую массу.

Основные материалы

Выбирая материал для постройки, следует хорошо выполнить инженерный расчёт. Есть несколько вариантов конструкций:

Каркасно-обшивная;
Каркасно-щитовая;
Сип-панели;
Каркасно-засыпная.

Каркасно-обшивные конструкции

Данный метод предусматривает использование досок для возведения каркаса. Обшивается конструкция дополнительно к брусу. Толщина досок составляет 25 мм, размер плит ДСП колеблется в пределах 16-20 мм.

Внутреннюю часть стен утепляют. Именно от утеплителя зависит толщина стен. Берётся во внимание и отделка, расстояние между досками.

Каркасно-щитовые дома

Метод постройки имеет множество преимуществ. Конструкции возводятся достаточно просто, быстро. Потребуется небольшое количество рабочих, специальная техника не понадобится.

Толщина стен определяется размерами бруса и выбранным утепляющим материалом. В среднем она составляет около 150 мм.

За счёт этого сооружение хорошо удерживает тепло.

Использование сип-панелей

Для постройки приобретаются специальные панели, которые изготовляют на заводах. Толщина одной панели варьируется в пределах от 50 мм до 200 мм.

Каркасно-засыпные конструкции

Это самый экономичный вариант постройки. Таким методом, в основном, возводят хозяйственные помещения, но для жилых домов тоже используют. Стены конструкции утепляют шлаком, опилками, керамзитом или целлюлозным наполнителем. Каркас обшивают горбылем.

Толщина стен зависит от внешней и внутренней отделки, в среднем составляет 150 мм.

Толщина стен каркасного дома

Конструкции каркасных домов условно разделяют на такие грани:

Вертикальные стойки;
Горизонтальные обвязки;
Утеплитель;
Внешние и внутренние отделочные материалы.

Благодаря многогранности, стены хорошо удерживают тепло.

Внешние отделочные материалы представляют собой материал отделки фасада. Используют штукатурку, сайдинг, навесные конструкции, плиты ПВХ, вагонку. Выбор материала зависит от финансового положения, предпочтений хозяина.

Отделка фиксируется на плитах или отдельно установленном каркасе. К нему крепятся панели, которые обеспечивают свободное пространство между отделкой и стеной. Промежуток хорошо защищает от ветра, улучшает теплозащиту.

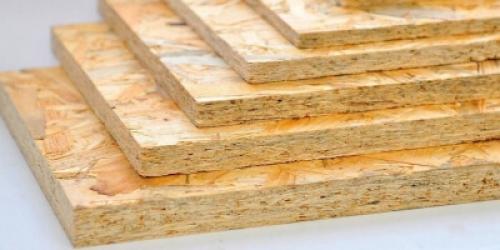

Плиты ОСБ служат дополнительным каркасом, защищают мягкие материалы от внешнего воздействия.

Гидроизоляция бывает двух видов: плёнка, мембрана. Мембрана стоит дороже, но хорошо пропускает воздух, выводит пар и лишнюю жидкость из стен. Гидроизоляционная мембрана должна прилегать к утеплителю плотно, это предотвратит проникновение жидкости из внешнего мира в стены.

Утеплитель – это главный элемент каркаса. Толщина обусловливается выбранным утеплителем. Поэтому, при покупке бруса, необходимо определиться с его толщиной, чем он больше, тем крупнее сечение бруса.

Внутренняя стеновая отделка выполняется из гипсокартона. Данный материал устраняет недостатки, шероховатости, очень удобный для декорирования стен.

Расчёты толщины стены

Минимальная толщина стен каркасной постройки для внесезонного проживания зависит от плотности утепляющего материала, коэффициента теплопроводности, теплоизоляции, климатических условий в регионе.

Прежде чем перейти к расчётам, необходимо определиться с предназначением постройки. Если строится дачный домик, то толщина стены будет минимальной, а вся конструкция облегчённой. В таком случае учитываются только периодические перепады температуры ночью, во время ненастья. Летом понижения температуры незначительные, поэтому для термоизоляции подойдёт пенопласт, минплита. Более толстый слой утеплителя делать не рекомендуют, это излишняя мера, которая приведёт к повышению сметной стоимости.

Толщина внутренних стен в каркасном доме. От чего еще зависит толщина стен

Толщина стен должна соответствовать климатическим условиям того региона, где возводится строение. Чем севернее и суровее климат, тем толще должны быть стены строения для постоянного проживания. Оптимальным решением в таком случае будет создание двух слоев утеплителя. Иногда, конечно, такой необходимости нет, и хватает обычного каркаса, но в целях перестраховки делают дополнительный слой.

Если дом предназначается для летнего периода, то толщина теплоизоляционного слоя может не превышать 100 мм. В случае постоянного проживания в помещении утеплитель необходимо устанавливать толщиной не менее 150-200 мм, а еще в расчет берется внутренняя и внешняя отделка.

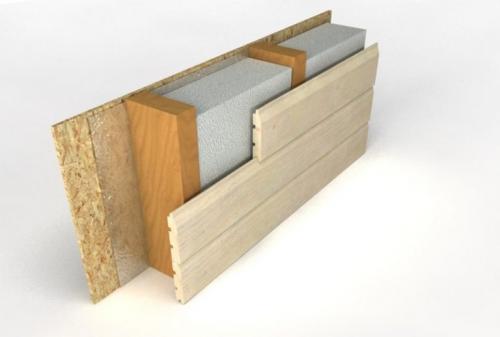

Толщина стен каркасного дома, при использовании таких распространенных утеплителей, как пенопласт или минвата, с учетом внешней и внутренней отделки, составляет 200-250 мм, это притом, что вату и пенопласт используют толщиной 150-200 мм.

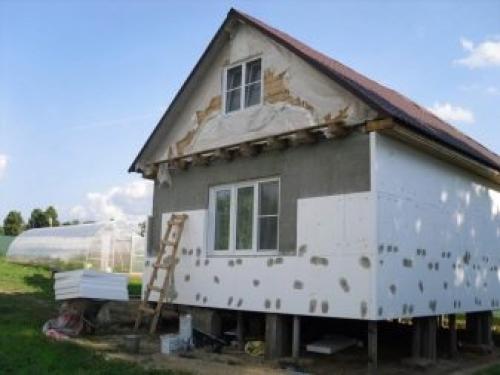

Если утеплительным материалом является пенопласт, то толщина плит его, как правило, составляет 50-100 мм, в связи с этим можно укладывать его в два слоя, что, в свою очередь, значительно улучшит теплоизоляционные качества стены. Второй слой пенопласта укладывается таким образом, чтоб стыки не совпадали со стыками первого слоя. Данный способ укладки плит позволит избежать образования мостиков холода, по которым и происходит основная утечка тепла из помещения.

Можно, конечно, использовать насыпные утеплители, но они, как правило, применяются для хозяйственных строений. Сырьем для такого вида утеплителя является солома, опилки, керамзит или полистирол. Засыпается материал в уже готовые стеновые конструкции с использованием специального оборудования. Такой способ теплоизоляции больше подходит для утепления пола или потолка, так как в стенах со временем он усядет, что повлечет образование пустот. Можно, при этом, применить специальное оборудование, которое утрамбует утеплитель.

С таким видом теплоизоляции стена будет незначительно толще.

Можно, конечно, воспользоваться готовыми SIP-панелями. В таки панелях в качестве утеплителя используется пенополистирол, из древесных материалов выполняется обшивка. Толщина стен каркасного домас такими панелями устанавливается на заводе производителе и может быть от 125 мм до 225 мм.

В зависимости от того, из чего будет выполняться внешняя и внутренняя отделка, будет зависеть толщина стеновой панели и она может варьироваться на отметке 20-100 мм. Если используется вентилируемый фасад, то воздушная прослойка должна составлять 10-20 мм, это позволит сделать теплоизоляционные характеристики выше. За счет увеличения внутренней отделки скрадывается площадь помещения. По этой причине утеплитель лучше наращивать снаружи.

Самым подходящим для этого материалом будет пенопласт. Он не гигроскопичен и препятствует попаданию влаги на утеплитель, находящийся внутри панели. Если в качестве первого утеплителя используется вата, то применение пенопласта в этом случае особенно актуально.

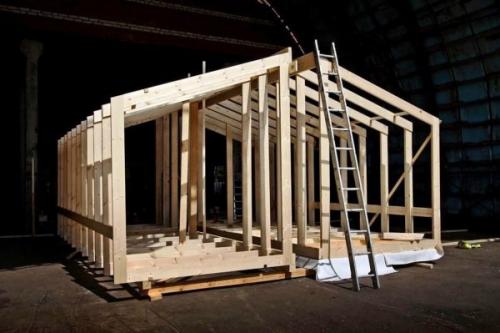

Сборка стен каркасного дома. Каркасный дом: плюсы и минусы

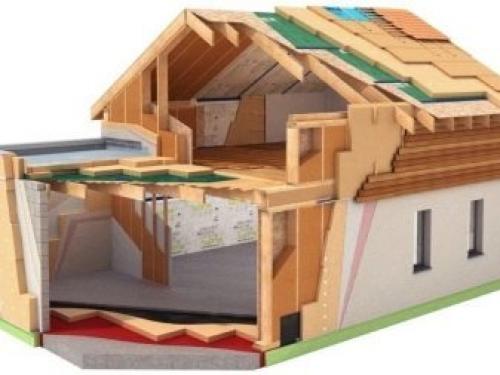

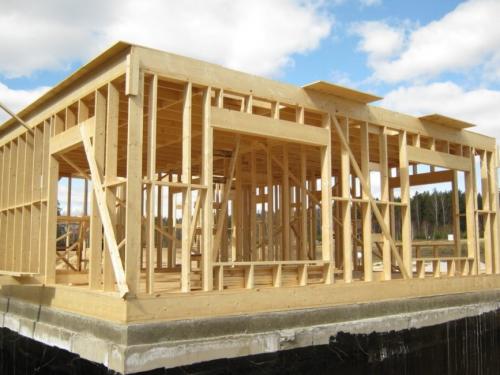

Каркасный или модульный дом в процессе изготовления

Исследуя опыт Западной Европы, модно смело утверждать, что в скором времени каркасные дома выйдут на первые места по объёмам строительства среди малых и средних объектов. Главным их преимуществом по сравнению с обычными зданиями станет экономичность, поскольку аспект финансирования – основной вопрос, волнующий желающих обзавестись собственным жильём.

Материалы, используемые при строительстве каркасного дома – это дерево, теплоизоляция и плиты из древесных материалов (фанера, ДСП, OSB и проч.) Посчитано, что стоимость каркасного дома примерно на 30% дешевле дома из пенобетона, на 58% дешевле кирпичного и на 27% дешевле изготовленного из бруса. Кроме того, современный уровень развития технологий строительства подобных сооружений позволяет строить такие объекты в три уровня, что особенно актуально при возведении строений на участках ограниченной площади. Размеры типовых зданий такого типа составляют 6 на 6 или 6 на 8 метров.

Другим плюсом каркасного строения являются его прекрасные теплоизолирующие свойства. Например, модульные строения с толщиной стен всего 15 см имеют коэффициенты теплопроводности соизмеримые с двойной бетонной кладкой (от 38 до 43 см).

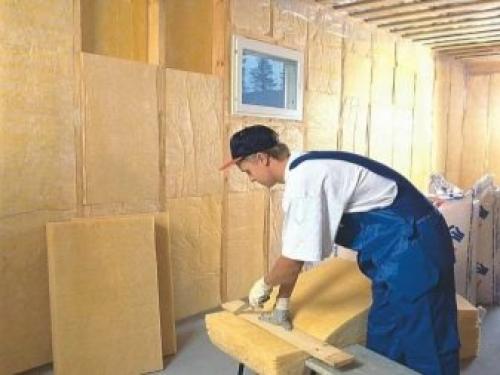

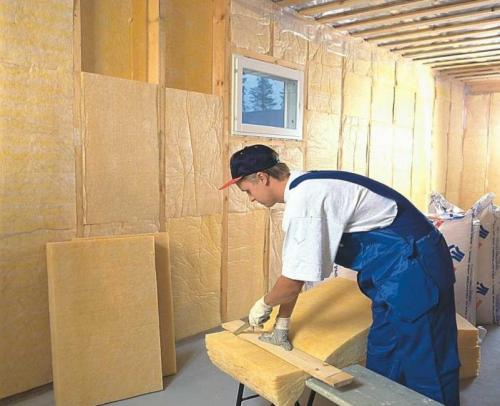

Заполнение стен каркасного дома теплоизоляцией

Толщина стен каркасного дома определяется климатическими условиями, а также временем проживания в нём; для сезонного пребывания в нём необходимость в приобретении дорогих утеплителей отпадает сама собой.

Тем не менее, для круглогодичного проживания в условиях, например, холодного канадского климата, достаточно толщины стен около 20 см (без учёта обшивки изнутри, а также снаружи). Мало какой другой строительный материал может похвастаться подобными показателями.

Однако, каркасные дома имеют ряд недостатков, к которым относят:

высокую степень поглощения влаги
повышенную пожароопасность
посредственную работу вентиляции
уязвимость к вибрациям, механическим повреждениям
относительно малую долговечность

Ниже рассмотрены основные этапы возведения каркасного дома, описаны их особенности.

Источник: https://proremont-dom.ru/stati/obvyazka-sten-pravilnyy-skandinavskiy-karkas

Примыкание внутренних стен в каркасном доме. Пренебрежение пароизоляцией и ветрозащитой

Многие начинающие застройщики не задумываются о том, какие процессы могут происходить внутри стены. Утепление начинает мокнуть, а стойки каркаса покрываться плесенью и гнить. Это происходит из-за того, что не установлена пароизоляция и ветрозащита, или нарушена последовательность слоёв пирога стены.

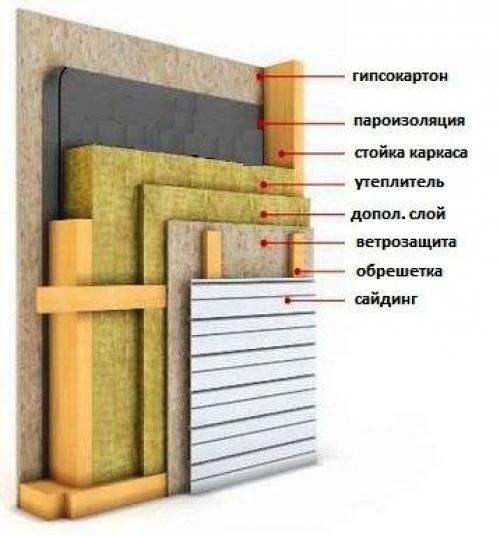

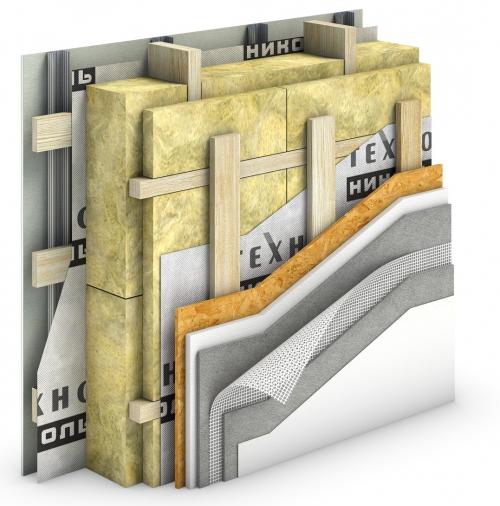

Пирог стены в каркасном доме:

По мнению Linkozavr, классический пирог стены каркасника, (изнутри – наружу) это:

1. Гипсокартон – как базовый слой для внутренней отделки.

2. Пароизоляция.

3. Утеплитель (минеральная вата).

4. ОСП.

5. Ветрозащита.

6. Внешняя отделка: сайдинг с воздушным зазором на контробрешётке и т.п..

Слои в каркасном доме должны располагаться именно так, заменять эту последовательность другой нельзя, причем каждый элемент выполняет строго определённую функцию.

Денис Резниченко, Москва (ник на форуме silent):

– Пароизоляция ставится изнутри, т.к. она ограничивает поступление влаги внутрь стены. Гидроветрозащита всегда ставится снаружи, т.к. она предотвращает продувание теплоизоляции ветром, защищает его от осадков и позволяет лишней влаге выходить наружу.

Пирог стены каркасного дома.

Чтобы понять необходимость качественной пароизоляции, необходимо разобраться с термином «точка росы».

Точка росы – это состояние, при котором, под действием низкой температуры, водяной пар, содержащийся в воздухе, начинает конденсироваться, образовывая капельки воды.

Появление точки росы зависит от:

температуры воздуха (внутри и снаружи помещения);
относительной влажности воздуха (внутри и снаружи помещения).

Чем выше относительная влажность воздуха, тем выше температура появления точки росы.

При конденсации влаги происходит следующее:

утеплитель намокает и теряет свои теплоизоляционные свойства;
стена начинает промерзать;
доски каркаса покрываются плесенью и сгнивают.

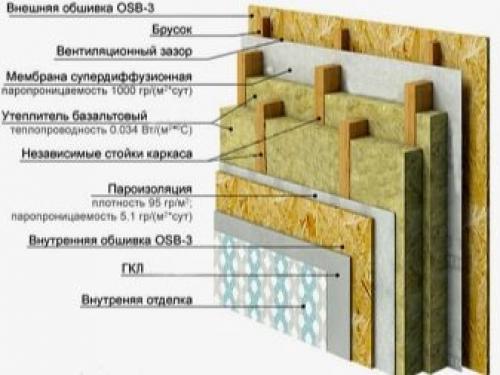

Стены каркасного дома. Как устроен пирог стен каркасного дома?

Кажущаяся со стороны монолитной стена любого дома на деле давно уже представляет собой «слоеный пирог». В полной мере это относится к популярным сейчас каркасным конструкциям. Важно понимать, как они устроены, и что влияет на технические характеристики домов.

Особенности

Стены каркасного дома могут быть очень разными по исполнению, это зависит от того, создается ли постройка для городской жизни в первую очередь или как дачное сооружение. Иначе обстоят дела при выборе бетонных блоков и других стандартизированных материалов, там можно варьировать лишь толщину, но не последовательность слоев. В случае постройки каркасного типа можно будет использовать стойки меньшей величины и применить доступные материалы при обшивке.

Во внимание стоит принять не только ответственность создаваемой конструкции, но и климатические свойства местности.

Устройство

Пирог стен, обшитых различными материалами снаружи, строится по универсальному правилу. А именно: проницаемость для пара должна планомерно увеличиваться от одного слоя к другому. Учитывая малую проницаемость ОСБ для водяных паров, использовать этот материал для обшивки не рекомендуется. За лицевым слоем обычно ставится мембрана, гасящая негативное воздействие ветра. Желательно, чтобы эта защита имела еще и функцию гидроизоляции.

Далее располагается паровой барьер. В результате решается главная задача: профилактика проникновения сквозняков и осадков, талой воды в толщу стены. А благодаря сдерживающему пар слою водяные испарения недостаточно интенсивно проникают из комнат в утепляющую часть.

В качестве утеплителя рекомендуется применять каменную вату, она точно проработает от 40 лет и больше. К тому моменту отделочные материалы или износятся, или выйдут из моды, и их точно надо будет поменять.

Внутренние деревянные перемычки, вопреки некоторым рекомендациям, оборудовать не нужно. Внешнее контрутепление требуется только для повышения энергетической эффективности дома, помогая заблокировать проникновение холода через:

перекрытия;
обвязки;
ригели.

Необходимость в подобной теплоизоляции возникает только при небольшой толщине основного утеплителя. Ставить упомянутые выше перемычки для усиления жесткости каркасов нужно только при монтаже его на укосины. На внутренние стены их монтируют при обшивке дома твердыми плитами. При подсчете общей толщины конструкций следует помнить, что в СНиПе записаны строго минимальные параметры. Для ориентира они подойдут, но строители и опытные заказчики всегда проводят расчеты в индивидуальном порядке, чтобы учесть все нюансы.

Правильный выбор могут сделать только сами владельцы, ориентируясь прежде всего на собственные вкусы, материальные возможности и климатические требования. Но многолетняя практика позволила выяснить некоторые универсальные требования и моменты. В домах, предназначенных для постоянного обитания, стены делают толщиной от 15 см. Это позволяет использовать типовую обрезную доску наиболее массового формата и утеплять стену самыми разными способами. Аналогичные требования предъявляются и к тем постройкам, в которых планируют жить только зимой.

Устройство каркасных перегородок. Материалы

Из какого материала собирают стены каркасных домов? Если вы выбрали для своего жилья каркасные дома: материал стен может быть совершенно различным .

Он определяется не только эстетическими свойствами, но и способностью выдерживать определенные нагрузки, климатическими и рельефными особенностями участка, весом и другими характеристиками.

Для устройства деревянных каркасных стен и перегородок преимущественно используют:

Деревянный брус , изготавливаемый из древесины хвойных пород или клена. Его сечение имеет квадратную форму, а стандартный размер составляет 150х150. Более толстый брус (150х200 и 200х200) идеально подходит для многоэтажных строений или домов с мансардой.
Обрезная доска из древесины хвойных пород. Сечение стоек обычно составляет 50х150.
Деревянный двутавр , представляющий собой два бруса из древесины, скрепленные перемычкой из OSB-плиты. Он позволяет свободно регулировать полки в зависимости от толщины утеплителя и размера фундамента. По оценкам специалистов, применение такого материала сводит к минимуму риск деформации каркаса при усадке строения и обеспечивает лучшую теплоизоляцию.
Материалы для наружной и внутренней обшивки каркаса . К ним относятся как стандартные деревянные доски, так и сборные конструкции щитового типа, изготовленные из OSB-плит, гидрофобной фанеры или досок. И также допускается использование магнезитовых листов. При этом важно, чтобы материалы были хорошо высушенными и в них отсутствовали трещины и дефекты, которые в дальнейшем способны вызвать усадку и разрушение дома. В качестве противогрибковой защиты их обязательно обрабатывают специальными антисептическими составами.
Утеплители . Они бывают мягкого — утеплители на базе стекловолокна, базальтовая вата — и жесткого — пенополистирол и его экструдированная модификация — типа.
Отделочные материалы . К ним относится виниловый и металлический сайдинг. Последний отличается повышенной прочностью, легко монтируется и обладает повышенной устойчивостью к коррозии. Виниловый сайдинг привлекает меньшим весом и большим выбором расцветок, однако боится температурных перепадов и прямых солнечных лучей. А также часто используется блок-хаус (калиброванные доски с овальным поперечным профилем и замковым соединением, которые внешне полностью напоминают оцилиндрованное бревно) и имитация бруса (панели с прямоугольным сечением и скошенными уголками). Очень элегантно выглядят каркасные дома с отделкой посредством искусственного камня, акриловых покрытий и декоративной штукатурки.
Ветрозащита , предназначенная для защиты дома от продувания и влаги. Она выглядит как рулонный материал, напоминающий пленку, но в то же время паропроницаемый для предотвращения замерзания утеплителя в стене в зимний сезон. Преимущественно в этих целях покупают диффузионную мембрану для гидроизоляции.
Пароизоляция , в качестве которой используется пароизоляционная мембрана.
