Этот этап начинается с подготовки ям для монтажа опор. Ямы можно копать вручную, сверлить ручным буром, пригласить для этих целей экскаваторщика и любым другим доступным способом. Глубина ямы должна превышать размер устанавливаемой опоры на глубину дренажной песчаной подушки (15-20см).
Если в технологическом процессе необходима опалубка, то ширина ям должна быть увеличена для ее возведения.
После подготовки ямы, туда засыпается песок и заливается для его уплотнения вода. Для железобетонной монолитной конструкции, песок закрепляют цементным молочком, что способствует сохранению его оптимальной влажности.
Для сборного фундамента все готово к работе. Для монолитного требуется изготовить армокаркас. Для трубного – провести антикоррозийную обработку и пропитку перед установкой труб в подготовленные ямы. Асбестовые трубы – сразу готовы к использованию.
Фото как правильно сделать столбчатый фундамент своими руками.
После проведения подготовительных работ выполняется непосредственная заливка бетона, с его периодическим вибрированием, для избавления от пустот и получения крепкого монолита. Это обеспечит высокую прочность основания и увеличит срок его эксплуатации.
Для более равномерного распределения нагрузки между всеми опорами дома, создается ростверк или обвязывающий слой. Он может быть металлическим – ранбалка, железобетонным, в виде обвязочного бруса. Это зависит от типа и материала будущей постройки, возведенной на этом фундаменте. Прежде чем приступить к его возведению, все выступающие над поверхностью части опор корректируют по высоте.
Столбчатый фундамент это. Разновидности конструкций
Конструкция столбчатого фундамента во многом будет зависеть от того, под какое конкретно строение он будет использоваться. Если речь идет об обычной беседке, тогда его размеры будут значительно меньше тех, которые необходимы для бани или коттеджа. По используемому материалу виды столбчатых фундаментов можно разделить на:
- монолитные с бетонным ростверком;
- монолитные с деревянным ростверком;
- кирпичные;
- бутонаполненный;
- бутобетонный;
- деревянный;
- монолитный из асбестовых труб;
- столбчато-свайный.
Первый вариант конструкции является самым прочным. Это связано с тем, что столбы и ростверк представляют собой единую конструкцию, которая способна равномерно распределять нагрузку, оказываемую на все столбы. Такая конструкция является более затратная, чем другие, но прослужит значительно дольше. Такой столбчатый фундамент допускает строительство домов в несколько этажей по каркасной технологии или из сруба. Следующий вариант столбчатого фундамента с ростверком выполняется по схожей технологии. Его столбы также заливаются монолитным бетоном с армированием, только на них укладываются деревянные балки, которые и являются основой для стен конструкции.
Чаще всего, когда говорят о столбчатом фундаменте, то подразумевают именно третий вариант конструкции, который закладывается с использованием кирпича. В отличие от предыдущих вариантов столбчатый фундамент из кирпича довольно прост в сооружении и требует сравнительно меньших затрат. При хорошем качестве грунта, а также правильном подходе к строительству, можно добиться срока службы в несколько десятков лет. Многие старинные постройки, которые дошли до нашего времени выстроены именно на таком виде фундамента. В некоторых местностях на фундаменте такого типа возможно выстроить дом в несколько этажей.
Обратите внимание! В качестве основы для кирпичного фундамента могут быть использованы и другие виды блоков. В этом случае прочность и устойчивость основания будет полностью зависеть от качества и прочности используемого материала.
Бутонаполненный столбчатый фундамент закладывается с использованием кирпича или камня от старых конструкций. Такое решение подходит для стабильных грунтов и для участков, где нет перепадов уровня, т. к. устойчивость такого фундамента значительно ниже, чем у предыдущих вариантов. Основа конструкции из бутобетона также строится с использованием материалов, о которых говорилось выше, но связующим звеном в этом случае выступает цементный раствор. Результатом является монолитная, но не армированная конструкция.
Деревянная основа конструкции сейчас практически не используется, но все же остается актуально для местностей, где приходится поднимать строение на значительную высоту, чтобы избежать подтоплений. Это касается теплых частей света. Схожий метод использовался и в других местностях, но для правильной реализации требуется особая обработка древесины, чтобы исключить гниение и рассыхание. Столбчатый фундамент из древесины является отличным решением для дополнительных построек возле дома. Это, например, относится к террасам. Кроме антисептических пропиток, древесина также покрывается гидроизоляционным материалом. В качестве последнего часто используются битумные мастики.
Еще одним интересным вариантом конструкции является фундамент из асбестовых труб. Чаще всего он изготавливается по схожему с монолитным столбчатым решением. В этом случае трубы выступают опалубкой, в которую вставляются пруты для армирования и заливается бетонный раствор. Обычно в ход идет труба с диаметром от 20 см. Столбчато-свайный фундамент изготавливается с использованием винтовых или других видов свай. В первом случае для сооружения основы не понадобится специальной техники, если не считать бетономешалку. Винтовые сваи могут быть установлены на свое место небольшой бригадой из трех человек.
Преимуществом такого решения является большая устойчивость основы конструкции. Это связано с тем, что свая погружается на значительную глубину, которая проходит уровень промерзания и доходит до плотных слоев почвы, где и осуществляется фиксация. Конструкция с винтовыми сваями может быть использована под дом из сруба или под каркасник. Если речь идет о буронабивных сваях, которые металлическим каркасом переплетаются с бетонным ростверком, то такой фундамент применяется при возведении домов из блоков.
Столбчатый фундамент расчет. Оцениваем характер грунта
Если расчет столбчатого фундамента осуществляется своими силами, то проведение лабораторных исследований показателей грунта не предполагается. Поэтому пойдем по бюджетному пути – будем проводить оценку на глаз. Для этого на месте предполагаемого строительства дома выкапываем шурф (яму) глубиной ниже глубины промерзания грунта (ГПГ). ГПГ можно узнать в справочном пособии или в статье, о которой мы говорили в самом начале повествования. Предположим, что ГПГ составляет 1,5 м. Выкапываем шурф глубиной 1,8 м. и отбираем пробы грунта и пытаемся скатать из него небольшой шарик. Оцениваем характер грунта следующим образом:
- если шарик не скатывается, и вы визуально определили песчаный слой дна шурфа, то в зависимости от крупности песка, расчетное сопротивление грунта (далее – R) принимает значение от 2 (для очень мелкого, пылеватого) до 3 (для среднего) и 4,5 (для крупного песка)*;
- если шарик рассыпается при сдавливании, велика вероятность, что грунт – супесь (R=3)*;
- если шарик при сдавливании не рассыпается и по краям лепешки не образуются трещины, то перед нами глина (R=3-6)*;
- шарик из грунта не рассыпается при сдавливании, но по краям образуются трещины, грунт – суглинок (R=2-4)*

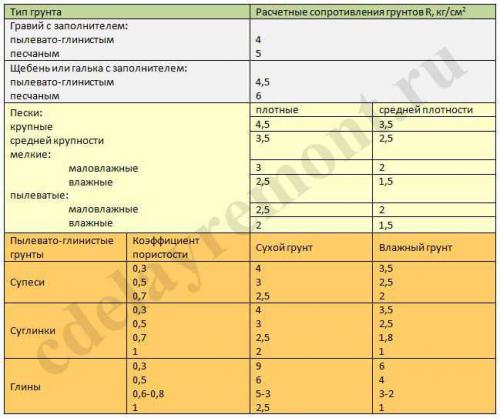

*Значение R зависит также от влажности грунта и коэффициента пористости. Ориентировочные значения расчетного сопротивления грунта представлены в таблице ниже. Следует учитывать, что представленные значения актуальны при заглублении фундамента на 1,5…2 метра. Если же вы планируете возводить мелкозаглубленный фундамент, то расчетное сопротивление грунта будет уже другим: R=0,005R0(100+h/3), где R0-табличная величина, h – глубина (см), на которую планируется закладывать фундамент.
Итак, получили значение R. Определяем параметры и количество опор-столбов.
