Устройства на твердом топливе бывают четырех видов. У каждого из них своя конструкция, КПД, схема и обслуживание. Рассмотрим общую схему и принцип действия каждого из них:

• Классический твердотопливный котел с чугунным или стальным теплообменником и КПД 85%. Принцип работы заключается в том, что дрова или другое твердое топливо загружаются в топку. В процессе горения происходит нагревание воды в баке, которая поступает в систему отопления и ГВС. Для удаления дыма в конструкции предусмотрен дымоход.
• Пеллетный отопительный агрегат с КПД 90% и автоматической подачей топлива системой бункер + шнек, которая является его преимуществом и недостатком одновременно. Дело в том, что такую конструкцию изготовить своими руками сложно.
• Пиролизный котел отличается принципом работы: процесс горения происходит в два этапа. На первом топливо сгорает при недостатке кислорода, в результате чего образуются пиролизные газы, поступающие в другую камеру. В результате их сгорания также выделяется тепло. Это более эффективный и экономичный агрегат с КПД 92%.
• Отопительный теплогенератор длительного горения представляет собой конструкцию, процесс горения в которой происходит в несколько этапов. Большое количество топлива загружается в топку. Сначала оно тлеет при минимальной подаче. Образующиеся газы поступают в камеру сгорания и загораются от кислорода, активно подающегося в нее. Выработке большого количества тепла способствует то, что дрова начинают прогорать сверху.

Самодельный твердотопливный котел. Что такое твердотопливный котел

Твердотопливные котлы — это эффективные системы отопления, которые вырабатывают тепловую энергию посредством сжигания древесины, черного и бурого угля, а также брикетов торфа или кокса. Обычно их используют для обогрева помещений и обеспечения горячим водоснабжением жилых или промышленных строений, расположенных в негазифицированных районах. В продаже можно встретить модели, способные работать на всех видах твердого топлива или только на одном. Последние отличаются более высоким коэффициентом полезного действия.

Устройство

Классический обогреватель является модульной конструкцией. Он представляет собой сложное устройство и состоит из нескольких деталей, помещенных в общий корпус. Чаще всего для его изготовления выбирают жаропрочные или котловые листы из металла, например, стальные или чугунные.

Основными элементами этой установки считаются:

1. — одна из самых важных деталей системы. Именно он осуществляет передачу тепловой энергии внутри котла с помощью нагретого дымового газа, чью скорость прохождения к теплоносителю регулирует дымосос. Теплообменники способны прослужить около 20 лет. Обычно для их изготовления используют такие материалы, как сталь или чугун. При выборе детали стоит учесть, что покупка стального элемента обойдется дешевле, но он довольно быстро износится и выйдет из строя. Теплообменник из чугуна отличается долговечностью и устойчивостью к образованию коррозии.
2. Топочная камера , оснащенная дверкой, предназначена для загрузки топлива. В ней же происходит и его сжигание.
3. Колосниковая решетка должна обладать тепловой и коррозионной устойчивостью, поэтому ее создают из сплава серого чугуна (графита) и железа. Этот элемент способствует равномерному распределению топлива, отсеву его остатков в зольник и обеспечивает необходимую для процесса горения циркуляцию воздуха в топке.
4. Терморегулятор необходим для автоматизации работы системы. Он выполняет защитные функции, так как контролирует нагрев теплоносителя и предотвращает появление проблем, которые могут возникнуть из-за слишком высокой температуры. Это устройство может быть автоматическим или механическим.
5. Люк для прочистки дымоотвода.
6. Зольник — в нем скапливаются продукты горения.

Простой котел своими руками. Чертеж простого котла длительного горения

Такая конструкция твердотопливного котла довольно проста. Теплообменник может быть выполнен из листовой стали в виде «водяной рубашки». Для максимальной эффективности теплоотдачи и увеличения площади контакта с пламенем и горячими газами ее конструкция предусматривает наличие двух отражателей (выступов вовнутрь).

Чертеж простого твердотоплевного котла

В данной конструкции теплообменник представляет собой комбинирование «водяной рубашки» вокруг камеры сгорания и дополнительного щелевидного регистра из листового металла в верхней ее части.

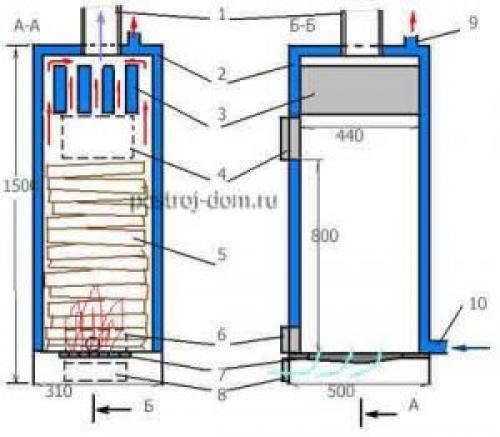

Схема-чертеж котла с теплообменником щелевого типа

1 — дымовая труба; 2 — водяная рубашка; 3 — щелевой теплообменник; 4 — загрузочная дверка; 5 — дрова; 6 — нижняя дверка для поджига и чистки; 7 — колосники; 8 — дверка для регулирования подачи воздуха и чистки зольника.

• Как подключить котел длительного горения своими руками
• Сбросной клапан для отопления
• Термодатчики для котлов отопления

В данных вариантах «водяная рубашка» дополнена теплообменными регистрами из труб в верхней части камеры сгорания. Кроме того, такие агрегаты рассчитаны на приготовление на них пищи. Вариант 4 большей мощности и с верхней загрузочной дверкой.

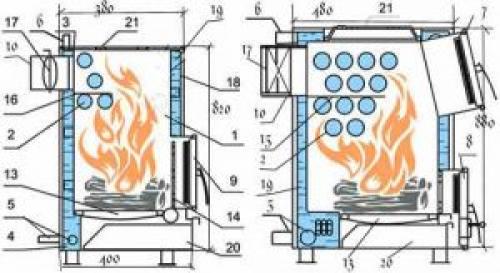

Рис. 3 Конструкции твердотопливных котлов с дополнительными регистрами и варочной поверхностью

1 — топливник; 2 — регистр из труб; 5 — труба обратки; 6 — подающая труба; 7 -верхняя загрузочная дверка; 8 — нижняя дверка для поджига и подачи воздуха; 9 — загрузочная дверка; 10 — дымовая труба; 13 — колосниковая решетка; 14,15,16 — отражатели; 17 — заслонка; 19 — водяная рубашка; 20 — зольник; 21 — варочная поверхность.

Источник: https://doma-otido.ru/novosti/shemy-samodelnyh-tverdotoplivnyh-kotlov-chertezh-prostogo-kotla-dlitelnogo-goreniya

Котлы на твердом топливе длительного горения своими руками чертежи. Конструкционные особенности и устройство

Камера для закладки топлива любого котла длительного горения отличается внушительными размерами. Это параметр напрямую влияет на время перегорания топливной закладки. В настоящее время встречаются две успешно конкурирующие между собой технологии, реализуемые в ТТ котлах: речь идет о приборах Булерьян и Стропува. Дороговизна и сложность изготовления чертежа котла длительного горения своими руками ставит определенные препятствия на пути распространения последнего из них на территории нашей страны. В отличии от него, метод Булерьян широко используем народными умельцами для самостоятельной организации отопления загородных домов.

Чертеж котла длительного горения на твердом топливе Булерьян состоит из следующих узлов:

1. Металлического корпуса, закрывающего внутренние камеры.
2. Нижней камеры для сжигания топлива.
3. Верхней камеры для сжигания газа.
4. Дверцы для закладки дров. Она расположена в верхней части конструкции из-за больших размеров нижнего отсека для закладки ресурса.
5. Дымового патрубка. Он находится в верхней части котла и подключен к дымоходу.
6. Зольная камера. Расположена внизу котла и предназначена для его чистки.

Также имеется еще одна любопытная деталь. Как известно, в обычных печах функция поддувала выполняется зольником: именно через него поступает необходимый для горения воздух. В случае с Булерьян зольный отсек делается полностью герметичным: каналом подачи воздуха здесь является верхняя воздушная камера. Для регулировки подачи кислорода в верхней части этой камеры имеется заслонка. По ходу сгорания дрова в топке постепенно оседают, что приводит к опусканию распределителя. Таким образом обеспечивается беспрерывная подача свежего воздуха.

Чтобы осуществить новую загрузку, распределитель легко можно возвратить в начальное положение, потянув его вверх. Положение этого рычага служит своеобразным ориентиром уровня оставшегося топлива: таким образом можно определить, через сколько загружать следующую порцию дров. Котлы Булерьян отличается высокой экологичностью, что объясняется полным перегоранием топлива и газа: углекислый газ в атмосферу практически не попадает. Читайте также: " Как сделать котел на дровах своими руками – пошаговая инструкция ".

Устройство твердотопливного котла длительного горения следующее:

• Топка. Главный конструкционный элемент любого котла или печи. Предназначается для сжигания в нем топлива.
• Отдел для дожига газа. Здесь догорают газы, поступившие из топки.
• Зольник. Отсек для сборки пепла. Он нуждается в регулярной чистке.
• Дымоход. Канал для отведения за пределы жилища продуктов сгорания.

Шахтный твердотопливный котел своими руками чертежи. Принцип работы твердотопливных котлов и их устройство

Твердое органическое топливо является самым древним источником энергии для человечества. Отказаться от него полностью, даже в современном мире, невозможно. Тем более, что кроме дров и каменного угля сегодня появилось множество других видов горючих твердых веществ:

• брикеты из торфа – высушенный и спрессованный торф выделяет много тепла при сгорании;
• брикеты из отходов деревообрабатывающего производства – сжатые опилки, стружка и кора деревьев;
• березовый уголь – такой же, как для мангала;
• переработанный мусор со свалок;
• топливные отопительные гранулы – мелкое топливо, полученное прессованием опилок. Могут подаваться автоматически;
• обычные сухие опилки.

Различные варианты сырья для использования в твердотопливных котлах

Ясно, что все это топливо получено путем переработки различных отходов, что решает проблему утилизации на предприятиях и идет в русле «зеленой» экономики.

В результате деятельности человека образуется колоссальное количество отходов, которые могут быть преобразованы в высокоэнергетическое топливо, что и обусловило появление на рынке котлов отопления на твердом топливе длительного горения. В отличии от обычных печей, эти агрегаты работают не на сгорании самого топлива, а на его расщеплении в результате нагревания. В рабочей камере таких котлов сгорают газообразные продукты распада твердого топлива. Такая схема работы является в несколько раз более эффективной, чем обычное сжигание органического топлива. Пиролизный газ, отдает большое количество энергии.

Принцип работы твердотопливного котла длительного горения

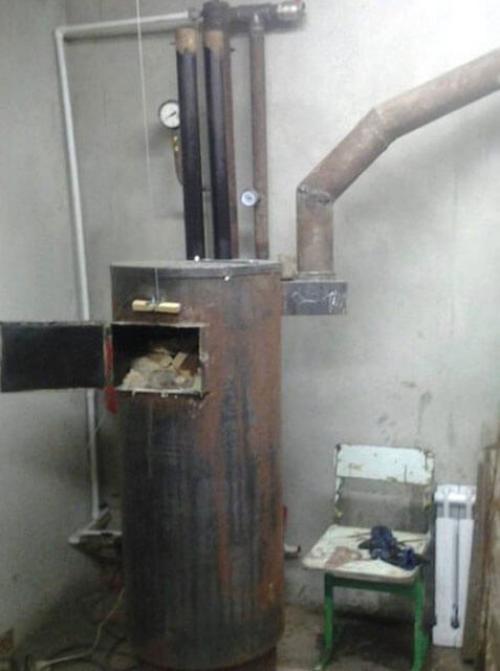

Устройство такой газогенераторной установки не очень сложное. Можно даже соорудить своими руками котел твердотопливный длительного горения. Чертеж простейшего варианта выглядит следующим образом:

• закрытый цилиндрический бак, который имеет люк для закладки топлива, поддувало и отверстие для установки дымохода;
• внутри бака расположен распределитель воздуха, который создает завихрение пиролизного газа. Он крепится к подвижной телескопической трубе. Вся эта конструкция, похожая на поршень, давит на топливо сверху. Сгорание газа происходит над поршнем, а топливо тлеет под ним;
• теплообменник встроен в верхней камере, где достигается максимальная температура.

Медленное тление твердого топлива происходит в нижней камере. Оно достигается регулировкой подачи воздуха в поддувало. Выделяемый газ интенсивно горит в верхней камере и нагревает теплоноситель.

Схема системы отопления частного дома с использованием твердотопливного котла

Котлы на твердом топливе длительного горения могут быть незаменимы в частных домах, в хозяйственных сооружениях, гаражах и теплицах. Особенно они будут выгодны там, где имеется крупное деревоперерабатывающее производство, так как отходы на таких предприятиях отдают практически бесплатно. Необходимы эти агрегаты и в местностях, где бывают регулярные перебои с газоснабжением. У таких установок есть много преимуществ, но существует и один важный недостаток – очень высокая стоимость. Именно поэтому сегодня актуально изготовление своими руками котлов твердотопливных длительного горения. Чертежи для этого можно использовать разной степени сложности. Это зависит от уровня мастерства.

Источник: https://otoplen-dom.ru/novosti/kotly-svoimi-rukami-na-tverdom-toplive-kakov-realnyy-kpd-tverdotoplivnyh-kotlov

Как сделать экономичный котел на дровах. Поэтапное изготовление котла на твердом топливе. Тонкости и нюансы

Самый экономичный самодельный твердотопливный котел сделать вам не удастся, однако создать вполне пригодный для обогрева и горячего водоснабжения отопительный аппарат можно. Дело в том, что сборка промышленных изделий выполняется на высокоточном промышленном оборудовании из специально подобранных материалов с соблюдением технологических параметров. В основе каждой заводской модели котла лежат точные тепловые расчеты. Возможности работы в домашних условия несоизмеримо скромнее производственных, поэтому при выборе модели, подлежащей изготовлению, надо исходить из существующих реалий, в том числе, своего личного потенциала как монтажника.

Инструментарий и материалы

Имея чертеж и спецификацию обогревательного агрегата, можно определиться с перечнем необходимого инструмента. Хотите ли вы сделать большой котел или планируете собрать маленький отопительный прибор для дачи на твердом топливе своими руками, список приспособлений будет приблизительно одинаков.

Комплект инструмента для самостоятельного изготовления твёрдотопливного обогревательного агрегата

Для работы потребуется следующий инструмент и приспособления:

• сварочный аппарат;
• малая болгарка с отрезным и шлифовочным дисками (защитные очки);
• электродрель со свёрлами по металлу;
• газовые ключи №№1,2;
• молоток;
• набор рожковых или накидных ключей и отвёрток;
• пассатижи;
• угольник на 90 град.

Основной материал при изготовлении — сталь, толщина которой для котла должна быть не меньше 5 мм, для колосников — от 7 мм.

Кроме того, понадобятся:

• стальной уголок 50х50 — для каркаса котла;
• листовая нержавеющая сталь — при наличии в конструкции накопительной ёмкости;
• стальные толстостенные трубы диаметром 32- 50 мм — для изготовления теплообменника-змеевика.

Полный перечень материалов и их расход составляется предварительно на основании технических чертежей.

Изготовление корпуса и теплообменника

Корпус котла, зачастую выполняющий и роль топочной камеры, является основой всей конструкции. Для снижения деформаций стенок под воздействием высокой температуры, ограждающие конструкции топки изготавливаются двухслойными с засыпкой между слоями сухого просеянного песка, играющего роль фиксатора геометрии. Наружные и внутренние оболочки топки выполняются каркасными, что также повышает жёсткость конструкции. Кроме того, для увеличения прочности стенки камеры сгорания снаружи можно обшить стальным уголком или профилем в виде рёбер жёсткости.

Изготовление корпуса твёрдотопливного котла сваркой заготовок из листовой стали

На передней стенке болгаркой или газовым резаком согласно чертежа вырезаются два проёма — для дверцы бункера и подзольника.

Совет! Перед резкой листовой стали необходимо мелком произвести разметку будущих проёмов с выполнением отверстий малого диаметра (3-4 мм) по углам.отверстий — это позволит выполнить резку с большей точностью.

После окончания резки заготовок из листовой стали и профиля для корпуса можно приступать к созданию теплообменника. Используем нарезанные водопроводные трубы, которые путем сварки соединяются в единый герметичный контур. Главная задача — создать герметичный проточный фрагмент максимальной протяжённости для увеличения площади нагрева трубы.

Как сделать теплообменник, правильно расположить трубы и выполнить сварку, рассказывает предлагаемое вашему вниманию

Сборка

По готовности всех элементов конструкции приступают к сборке, которую лучше выполнять по месту монтажа агрегата — иногда габариты и вес готового устройства не позволяют переместить его со сборочной площадки на место окончательного размещения.

Чаще всего установка котла производится на специально сооружённый бетонный фундамент с креплением агрегата сваркой к закладным деталям — анкерам. Монтаж начинают с установки каркаса, после чего выполняют его оборудование комплектующими и листами обшивки. Все сварные соединения выполняются с устройством фасок и обработкой сварных швов — удаление шлака и шлифовка.

На заметку: После сборки корпуса выполняют тщательную визуальную проверку его герметичности, по результатам которой производится дополнительная проварка швов.

В готовый корпус устанавливаются колосники (стальная решетка) и теплообменник, который сваркой подключают к контуру отопления Во время монтажа змеевика важно выполнить проектный угол его наклона, иначе будут созданы препятствия естественной циркуляции теплоносителя в контуре.

Корпус твёрдотопливного котла на стадии устройства наружных рёбер жёсткости

Важно! Изготовление накопительной ёмкости из нержавеющей стали с врезкой её в контур лучше доверить профессионалам, так как работа с этим материалом требует специального оборудования и практических навыков.

По окончании сборки котёл для защиты от коррозии окрашивается двумя слоями жаростойкой краски с предварительной подготовкой поверхности.

Термостойкая краска Ecoterra для покрытия поверхностей, работающих в условиях высоких температур

Изготовленный самостоятельно обогревательный котёл отличается долговечностью и простотой ухода, которая заключается в периодической очистке от золы топки и уходе за дымоходом.
