Усиление лаг пола в деревянном доме. Видео описание

27.03.2023 в 02:06

Усиление лаг пола в деревянном доме. Видео описание

  • Армирование углепластиком.

Полотно из этого современного композитного материала, наклеенное в несколько слоев, позволяет очень качественно решить задачу, как усилить балку перекрытия из дерева. Приклеивают углепластик эпоксидным клеем, перекрывая стыки полос поперечными слоями. После застывания клея он превращается в прочный и жесткий каркас, практически не уступающий металлу и отлично противостоящий нагрузкам.

Достоинство этого способа в простоте монтажа и отсутствии необходимости в монтажных инструментах.

Углеволокно используют для усиления самых разных конструкций Источник u10.filesonload.ru
  • Протезирование стальной арматурой .

Этот способ больше подходит для тех случаев, когда у балок повреждены торцы, что часто происходит при их некачественной гидроизоляции в опорных гнездах. Их заменяют протезами из спаренных ферм, изготовленных из стальной арматуры сечением не менее 10 мм.

Перед тем как укрепить потолок в доме с деревянными перекрытиями, под поврежденную балку устанавливают временную поддерживающую опору и разбирают перекрытия снизу и сверху на 1,5 метра от стены.

Сгнивший торец срезают, а в проем вертикально вводят протез. Затем его разворачивают, устанавливая в горизонтальное положение и надвигая на балку, после чего свободный конец задвигают в опорное гнездо в стене. Скрепляют протез с балкой гвоздями.

Схема установки стального протеза Источник i.ibb.co


Требования к лагам для пола и правила их выбора

Обратите внимание! Длина протеза не должна превышать 120 см, вместе с тем она должна быть больше двойной длины срезанного торца на 10%. То есть, этот метод может применяться, только если длина поврежденного конца балки не более 50-55 см.

Перераспределение нагрузки

Уменьшить нагрузку на несущие лаги можно, установив под них опоры либо смонтировав под перекрытием дополнительные балки.

  • Монтаж промежуточных опор или подкосов.

При этом способе нагрузка через опоры частично передается на нижележащие перекрытия или боковые стены, поэтому предварительно нужно убедиться в том, что они её выдержат. Он редко используется для укрепления перекрытий второго этажа, так как стойки и подкосы трудно вписать в интерьер первого этажа, к тому же они создают неудобства для передвижения по комнате. Но это лучшее решение, как усилить лаги пола от прогиба в деревянном доме.

Лаги между этажами. Определение оптимального сечения

Балки или лаги для перекрытий делают из бруса, брёвен или толстых досок, установленных на ребро. Несущая способность каждой балки напрямую зависит от площади поперечного сечения, а всей конструкции – от длины пролётов без опор и шага между соседними балками. Все эти величины связаны между собой. Например, чем больше длина пролёта, тем больше должно быть сечение и меньше расстояние между горизонтальными опорами.

Для определения этих параметров нужно знать суммарную нагрузку, складывающуюся из веса самого перекрытия, отделочных материалов, установленной на этаже мебели и проживающих людей. Конечно, точно рассчитать её невозможно, поэтому при проектировании руководствуются значениями, указанными в строительных нормах и правилах (СНиП 2.01.07-85):

  • цокольное и межэтажное перекрытие по деревянным балкам рассчитывается на суммарную нагрузку 350-400 кг/кв.м;
  • перекрытия между жилым этажом и мансардой – на 250 кг/кв.м;
  • чердачные перекрытия – на 130-150 кг/кв.м.

Нагрузка на конструкцию зависит от её вида и использования Источник cf.ppt-online.orgВ любом случае длина пролёта не должна превышать 6 метров. В противном случае при отсутствии опор в виде несущих стен и перегородок под лаги устанавливают опорные колонны.

Лаги для пола второго этажа. Балки и лаги — отличие

Чем балки отличаются от лаг? Если коротко, то балки — несущие конструкция, а лаги — нет.

Балка — линейный элемент несущих конструкций, опирающийся на оба конца (в отличие от консоли) и работающий преимущественно на изгиб. Как правило, сечение балки прямоугольное или квадратное. В деревянных домах делают еще из тесаного бревна. Шаг установки балок и их сечение считается при разработке проекта. Лаги, прописываются тоже, но они не столь критичны, так что их характеристики можно менять в процессе строительства.

Лаги для пола второго этажа. Балки и лаги — отличие

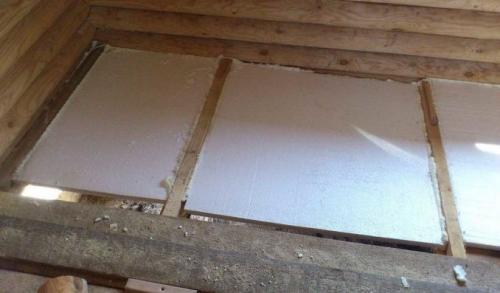

Общее устройство чернового пола по балкам перекрытия. Если лаги поставить на ребро, можно будет между ними уложить утеплитель

Лаги не являются элементами несущей конструкции и их делают просто из толстой доски, которую часто ставят «стоя» — опирают на узкую часть. При  такой установке между лагами удобно укладывать утеплитель — при выборе шага установки лаг, принимают во внимание еще и ширину утеплителя. Черновой пол по лагам может быть и с расположением утеплителя сверху. Такой тип называется плавающим полом, так как прямого контакта чистовое покрытие с основанием (в данном случае с черновым настилом) не имеет.

Лаги для пола второго этажа. Балки и лаги — отличие

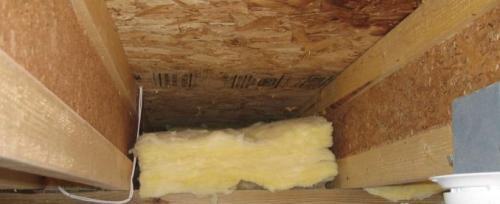

От такого утепления толку будет мало

Есть два важных момента. Первый — при использовании в качестве утеплителя минеральной ваты, надо измерить реальную ширину рулона или плит. Она не всегда совпадает с заявленной. Второй — расстояние между лагами должно быть на 3-4 см меньше ширины утеплителя. Тогда его можно ставить в распор и держаться он будет за счет силы упругости. Это делает монтаж проще. Но есть и еще один плюс такого решения. Даже если утеплитель немного «примнется» или усохнет в процессе эксплуатации, щели между ватой и лагой не появятся, так как материал распрямится.

Лаги для пола второго этажа. Балки и лаги — отличие

При закладке утеплителя, основное — не оставить щелей и минимизировать мостики холода

При использовании в качестве утеплителя пенопласта, пенополистирола, пенополиуретана шаг лаг (и их сечение) также лучше подбирать. Но в данном случае «сжать» его не получится. Плиты режут на куски чуть меньшей ширины, чем расстояние между лагами, а щели заполняют монтажной пеной.

Усиление балок перекрытия фанерой. Поставить дополнительные деревянные балки

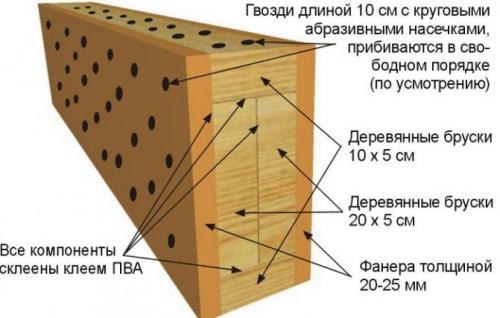

Этот способ хорош тем, что требует минимум расчетов, к тому же достаточно простых (основы расчета деревянных балок перекрытия приводятся отдельно). Однако с финансовой точки зрения данный способ может быть самым затратным.Например, если по расчету на прогиб требуемый момент инерции Iтр = 8000 см 4 , а у имеющихся балок момент инерции составляет 4000 см 4 , то нужно усилить перекрытие балками точно такого же сечения или балками с таким же моментом сопротивления.Впрочем, если момент инерции существующих балок составляет 6000 см 4 , то нужно просто подобрать сечение усиливающих балок, исходя из того, что недостающий момент инерции составляет 2000 см 4 . Например можно задаться шириной балки 5 см и тогда требуемая высота балки составит h = 3 √ 12I/b = 3 √ 12·2000/5 = 16.87 см Конечно же высоту балки следует принимать больше, скорее всего это будет 20 см, впрочем на заказ вам могут сделать и 17 см. Вот и весь расчет в данном случае.

Усиление балок перекрытия фанерой. Поставить дополнительные деревянные балки

Применение накладок для усиления и ремонта балок перекрытия используется в том случае, когда есть повреждения на определенном участке. Смысл реставрационных работ заключается в установке с двух сторон проблемного места деревянных накладок, которые крепятся к целым частям бруса болтами в комплекте с гайками и шайбами.Если участок балки перекрытия поврежден до такой степени, что от него не осталось практически ничего ‒ накладки необходимо установить по всей длине балки: от одной стены до другой. В местах примыкания следует использовать металлические профили. В частности стальной протез, который представляет собой согнутую под 90º металлическую полосу или металлический прут соответствующего диаметра.

Применение накладок.

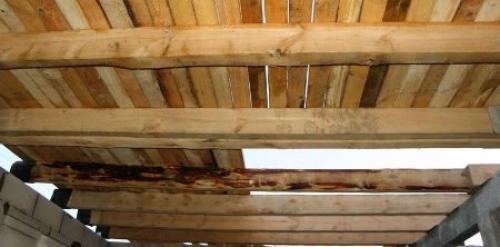

Усиление балок перекрытия фанерой. Поставить дополнительные деревянные балкиПредлагаемые в статье способы усиления деревянных балок перекрытия позволят продлить срок службы конструкций, где такие балки имеются. Процесс этот очень важный, а в некоторых случаях просто необходим. Ведь балки перекрытий изготовленные из дерева с течением времени приходят в абсолютную или частичную негодность, угрожая разрушению всего строения. Причин для этого много: сырость, грызуны, резкие перепады температур, да и просто естественный износ от переносимых нагрузок.

  • Применение накладок.
  • Усиление металлом.
  • Увеличение площади сечения.
