Циркуляционные насосы: необходимость или лишнее

Циркуляционные насосы: необходимость или лишнее

На рынке широким спросом пользуются модели брендов Grundfos , Wilo, Pumpman, Aqualink . Важной характеристикой при выборе данного устройства является количество жидкости, которое насос может перекачать за единицу времени. Также очень важным параметром является напор, то есть увеличение давления жидкости, создаваемое при работе циркуляционного насоса. Расход устройств бытового назначения составляет около 4 кубических метров в час, а напор до 10 метров. Также у циркуляционных насосов различные диаметр присоединительных труб и монтажная длина. Монтажная длина данных устройств составляет 80 , 84 , 130 , 160 или 180 мм.

Циркуляционные насосы различных производителей могут быть как с мокрым, так и с сухим ротором. Для бытовых нужд чаще всего используют модели с мокрым ротором. В таком случае двигатель насоса охлаждается перемещаемой жидкостью.

Все модели достаточно устойчивы к высокой температуре, но при этом далеко не все серии могут использоваться при отрицательных температурах. Поэтому если Вы планируете отключение зимой отопительной системы, то следует выбирать устройства с пониженной рабочей температурой жидкостью.

У большинства устройств предусмотрено несколько режимов работы. При различных нуждах отопления изменяется скорость насоса.

На рынке широко представлены не только циркуляционные насосы, но и повысительные насосы, которые служат для повышения давления воды в системе центрального водоснабжения. Они значительно мощнее и могут работать при большем напоре. Повысительные насосы применяется в открытых системах, в системе горячего и холодного водоснабжения.

Также в настоящий момент представлены модели с электронной системой регулирования. Они не нуждаются в обслуживании, достаточно устойчивы к токам блокировки, а в системе встроена регулирование частоты вращения для более плавных перепадов давления.

Связанные вопросы и ответы:

В каких случаях можно обойтись без циркуляционного насоса

Основным преимуществом современных моделей циркуляционных насосов является экономичность. Это свойство особенно заметно при использовании интеллектуальных систем отопления, в которых требуется корректировать рабочие характеристики насоса в зависимости от нагрузки системы, погоды на улице, времени суток и ряда других изменяющихся факторов. Большинство циркуляционных насосов поддерживают несколько рабочих скоростей вращения ротора (обычно три). Электронные системы управления помогают уменьшать или увеличивать скорость в зависимости от потребностей отопления.

Так, циркуляционный насос Wilo-Stratos PICO-SmartHome оснащён функцией регулирования Dynamic Adapt (динамическая подстройка рабочей точки в зоне частичной загрузки насоса), благодаря которой снижается потребление электроэнергии и повышается энергоэффективность системы. Удобное управление с помощью домашнего компьютера, планшета или смартфона позволяет в режиме реального времени контролировать потребление энергии, а в случае неисправности система информирует владельца оборудования.

Интеллектуальные системы управления используются также в моделях Grundfos. В серии Comfort имеется функция Autoadapt, с помощью которой насос в течение 2 недель отслеживает потребности домовладения в расходе воды и адаптируется к ним. По сравнению с обычными насосами, работающими на одной скорости, такое оборудование способно сократить расходы на 96 %. Более того, экономия тепловой энергии может составлять до 48 %.

На сегодняшний день передовыми считаются циркуляционные насосы Grundfos серии Alpha3. В них предусмотрены три фиксированные частоты вращения, три режима поддержания постоянного перепада давления, три режима пропорционального регулирования перепада давления, а также функции автоматического перехода в ночной режим работы и летнего ре- жима. Кроме того, насосы Alpha3 позволяют провести профессиональную гидравлическую балансировку двухтрубной системы отопления.

В каких случаях циркуляционный насос становится необходимым для работы системы

Задача такого оборудования - поддерживать теплоноситель в системе в постоянном движении, что обеспечивается благодаря созданию перепадов давления в трубопроводах. При очень большой общей площади отапливаемого помещения и наличии нескольких этажей в здании традиционной системы отопления, где теплоноситель будет циркулировать естественным путем, будет недостаточно.

Давление в системах, которые основаны на естественной отопительной циркуляции - не более 0,6 мПа, повысить его для улучшения циркуляции жидкости можно двумя способами:

• создать замкнутую систему при помощи труб большого диаметра;
• ввести в систему циркуляционный насос.

Для установки труб большого диаметра понадобятся достаточно серьезные финансовые затраты. Установить циркуляционный насос в имеющуюся систему отопления дешевле, а эффект будет одинаковый. Особенно в загородном доме, где площадь составляет 100-150 м2.

Если в вашем частном доме система отопления работает плохо, котел закипает, а трубы при этом остаются холодными, установка циркуляционного насоса - отличное решение. Однако стоит учесть то, что в некоторых случаях установка насоса не увеличит эффективность работы отопительной системы в общем. Поэтому перед приобретением оборудования нужно разобраться в причинах недостаточно эффективной работы системы отопления.

Есть несколько значимых причин для монтажа циркуляционного насоса:

• несоответствие нормам уклона горизонтальных труб отопления (она составляет 5 мм на один погонный метр). Лучше купить насос, чем ломать стены и в соответствии со стандартами корректировать уклон труб;
• отопительная система смонтирована без радиаторов, установленных по периметру дома. На двух сторонах трубы (прямой и обратной) разница температуры - более 30 градусов, тогда как оптимальная разница - 15 градусов;
• есть смысл установить циркуляционный котел для экономии энергопотребления (по некоторым данным, до 30%).

Монтаж такого оборудования даст возможность выровнять температурный режим на всем протяжении системы, что поспособствует равномерной теплоотдаче приборов. Устройство также поможет устранить воздушные пробки, которые мешают циркуляции теплоносителя.

Какие факторы определяют необходимость использования циркуляционного насоса

Завоздушивание может возникнуть при наполнении системы теплоносителем и в ходе эксплуатации. Ситуации разрешаются по-разному, но сводится все к спуску воздуха с помощью клапанов и кранов, вмонтированных в систему.

Заполнение закрытой системы с принудительной циркуляцией должно происходить в определенной последовательности, чтобы исключить образование воздушных пробок. Подача холодной воды осуществляется снизу вверх, краны для отвода воздуха оставляют открытыми, закрывают только те, что установлены для спуска воды. Поднимаясь, теплоноситель выдавливает воздух через открытые клапаны и краны. Как вода начинает бежать через кран, его закрывают. Так постепенно, обязательно плавно, наполняют систему водой. Насос запускают, когда контур полностью заполнен теплоносителем.

Для спуска воздуха используют ручные или автоматические воздухоотводчики, сепараторы воздуха. Понятно, что установка ручных воздухоотводчиков подразумевает сброс воздуха обслуживающим персоналом или жильцом квартиры (дома). Встречаются такие воздухоотводчики в обычных жилых домах в помещениях верхних этажей или на техэтажах. Кран Маевского известен многим жильцам старых многоэтажек, которые каждый отопительный сезон самостоятельно сбрасывают накопившийся воздух. В новых домах практикуется монтаж ручного спускного клапана на технических этажах.

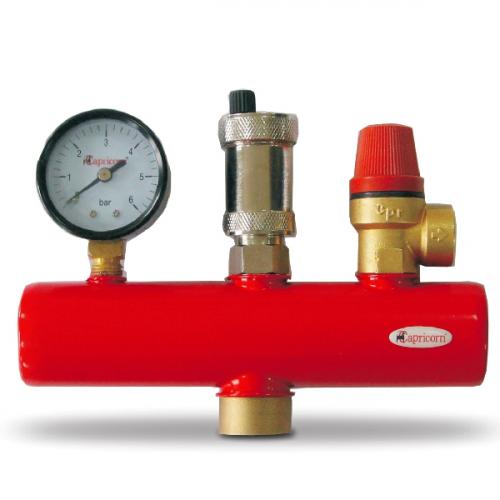

Автоматическая система воздухоотвода работает обособленно от человеческого участия. Принцип работы автоматических воздухоотводчиков одинаков. В корпусе воздухоотводчика находится поплавок, на который попадает вода. Поплавок давит на подпружиненный шток, открывая доступ вовне. Корпус постепенно заполняется теплоносителем, поплавок давит на шток и перекрывает выходное отверстие. Чтобы воздухоотводчик работал исправно, периодически проверяют чистоту иглы и годность уплотнительного кольца к дальнейшей эксплуатации.

Отопление электро и запас печное. Труба стальная 32 на выходе расходится в две стороны. Правое крыло дома греет хорошо, в другом холодно система однотрубная самотеком расширительный бак самодельный.

Пробовал ставить кран регулирующий, но толку нет все равно холодная сторона плохо греет хотя котел кипит вовсю. Советуют ставить насос, но при отключении электричества получается вся система встанет. Как быть ?

Отвечает специалист компании "РСТ":

Очень распространенный вопрос. Отсутствие тепла в одном из контуров объясняется просто – нет циркуляции или она затруднена. Почему? Причин много.

Вода двигается по пути наименьшего гидравлического сопротивления. А если совсем просто, то куда ей легче «бежать», туда они и «побежит». И если в одно крыло теплоноситель поступает свободно, в другое нет, то там отсутствует циркуляция. Причиной отсутствия циркуляции может быть, заужение диаметра трубы (переход на диаметр меньшего размера), некачественного монтажа трубопровода, неисправная запорная арматура (краны), завоздушивание системы отопления (отсутствие в наивысшей точке трубопровода автоматических воздухоотводчиков), просто элементарный строительный мусор или грязь.

Теперь, что касается циркуляционного насоса. Ставить обязательно. И не нужно бояться отключения электричества. КПД системы поднимется. И это Вы почувствуете сразу. А, что бы циркуляция в системе отопления не прекратилась, при отсутствии электроэнергии, циркуляционный насос необходимо устанавливать на обводной контур (байпас). Тогда теплоноситель, минуя байпас и насос, пойдет по основной трубе гравитационной системы отопления.

Как определить, что система нуждается в циркуляционном насосе

Конструкция циркуляционного насоса включает в себя: электрический двигатель, вал для передачи крутящего момента, крыльчатку, которая находится в камере типа «улитка». Механизмы прибора заключены в металлический корпус, устойчивый к коррозии.

Принцип работы насоса основывается на интенсивном движении лопастей, которые прогоняют теплоноситель через трубы и батареи контура системы отопления. В самой простой реализации замкнутый контур системы отопления состоит из следующих элементов: котла, подачи теплоносителя, прогоняемого по трубам и батареям, обратки — остывшего теплоносителя, который возвращается назад в котел.

Циркуляционные насосы приобретают для улучшения систем отопления в жилых и не жилых помещениях, при большой протяженности трубы в несколько десятков метров с теплоносителем, при частых перепадах уровня в системе отопления и при наличии теплого пола.

Циркуляционный насос является обязательным при монтаже котла в подвале и подачи теплоносителя к удаленным точкам водоразбора, на второй этаж здания и выше. Циркуляционные насосы препятствуют созданию воздушных пробок в трубах, продлевают срок эксплуатации котла, позволят полностью удовлетворить потребности пользователя в обогреве помещений. При этом такое оборудование отличается экономичным расходом электроэнергии. Стандартная маркировка помогает быстро выбрать наиболее подходящий насос под определенную систему отопления.

Пример маркировки циркуляционного насоса — UPS 25-40 180. Где UP — тип насоса, S — несколько рабочих режимов. Если буква S в маркировке отсутствует — это обозначает, что насос имеет одну скорость. Значение 25 — диаметр входной трубы выражается в мм; 40 — это напор, выражается в дм; 180 — монтажная длина прибора, выражается в мм. Также в маркировке может указываться соединение — фланец F с обозначением резьбы, материал N — сталь, B — бронза, если нет буквы обозначения, значит чугун.

Какие проблемы могут возникнуть при отсутствии циркуляционного насоса

Особенности комплектации системы

Типы систем

Для чего необходим циркулярник

Виды циркулярника

Подбор типа теплоснабжения

Типы схем

Достоинства и недостатки системы

В чем отличие от закрытой конструкции

Требования к использованию конструкции

Типы подачи воды

Виды стояков

Особенности проведения расчетов

Установка необходимого оборудования

Особенности подключения и выбора устройств

Подбор котла

Подбор расширительной емкости

Выборов радиаторов

Профилактические мероприятия

Почему оборудование выходит из строя

Коротко о главном

Открытая система отопления с циркуляционным насосом пользуется популярностью, благодаря простоте монтажа, невысокой стоимости и эффективности работы. Такой тип обогрева помещений появился достаточно давно, когда впервые использовали передачу тепла через воду. Каждый человек, который разобрался с особенностями установки системы и ее принципом работы, может смонтировать ее у себя дома. Для этого необходимо ознакомиться с нюансами установки, основными схемами и расчётами.

Установленная открытая конструкция

Особенности комплектации системы

В данной системе основным посредником между передачей тепловой энергии от котла к радиаторам является жидкость. Она циркулирует по трубам и обогревает комнаты в доме. В отличие от обычных печек, вода способна перенести тепло на большое расстояние. Протекать жидкость по трубам может без применения насоса. Это объясняется принципами термодинамики. Вода движется по трубам, благодаря разнице в ее плотности и уклону проложенного трубопровода. Жидкость расширяется в процессе ее нагревания. В итоге образуется ее излишек, который попадает в расширительную емкость. Особенностью данной конструкции является то, что емкость должна быть установлена на самой высокой точке. Этот резервуар помогает стабилизировать давление.

Весь механизм работы такой конструкции можно разделить на два этапа:

• когда разогретая жидкостью течет от котла к батарее;
• когда излишек теплоносителя попадает обратно в резервуар, в нем остывает и возвращается в котел.

Какие области применения требуют обязательного использования циркуляционного насоса

Инженеры разделяют циркуляционные насосы на те, что с "сухим" ротором и на те, что с "мокрым" ротором, отличаются они по работе ротора - отдельно от теплоносителя или непосредственно в нем. Поскольку первый тип циркуляционных насосов имеет почти всегда промышленное применение и используются они, как правило, в крупных котельных и зданиях, о нем расскажем в отдельной статье. Выбор таких насосов происходит в рамках больших проектов, учитывающих массу параметров при их подготовке.

Владельцу индивидуального дома предстоит познакомиться с насосами с "мокрым" ротором, где сам теплоноситель играет роль смазки и охладителя, и именно эта конструкция за счет малошумности и простоты обслуживания применяется в домашних котельных.

Сами насосы с "мокрым" ротором могут быть:

- чугунными (по материалу части насоса, в которой вращается рабочее колесо, такие насосы есть в линейке всех производителей);

- латунными (если насос применяется для контура ГВС с более высокими температурами теплоносителя).

Второй тип корпуса насоса обеспечивает отсутствие накипи внутри, которая ухудшит работу насоса при ее образовании, и хотя латунные модели имеют более высокую стоимость по сравнению с чугунным, длительная работа без обслуживания, чистки и поломок покроет эти затраты. Кроме того, иногда латунный корпус насоса для ГВС дополняется еще и сферическим ротором, а это еще эффективнее в плане энергопотребления и препятствует образованию известковых и других отложений внутри насоса.

Как циркуляционный насос влияет на эффективность системы

Сердцем отопительной системы по праву можно считать циркуляционный насос, именно он приводит в движение теплоноситель по «венам» системы. Циркуляционный насос питает котел, который в свою очередь нагревает теплоноситель до нужной температуры. Но как правильно подобрать циркуляционный насос для системы отопления частного дома, коттеджа или нежилого помещения? Как правильно рассчитать требуемую мощность насоса? В этой статье мы постараемся рассказать о видах циркуляционных насосов, какие факторы при их выборе нужно учитывать и как произвести расчет необходимой мощность насоса. С основными критериями по выбору насоса вы можете ознакомиться в нашей предыдущей статье «Подбор насоса от профессионалов» .

ТИПЫ ЦИРКУЛЯЦИОННЫХ НАСОСОВ

Существует два основных конструкционных типа циркуляционных насосов, которые применяются в системах отопления:

1. С «сухим» ротором

В циркуляционных насосах с такой конструкцией рабочая камера отделена от электродвигателя герметичной перегородкой, поэтому в среде теплоносителя оказывается только рабочее колесо, а ротор не контактирует с теплоносителем. Зачастую эти насосы имеют более высокую мощность, чем насосы с «мокрым» ротором. Однако при этом они производят достаточно много шума, поэтому их лучше установить в отдельном помещении. Такие насосы редко используются в системах отопления частных домов и коттеджей, их используют для отопления многоквартирных домов, промышленных объектов, нежилых помещений.
Коэффициент полезного действия (КПД) этих насосов доходит до 80%.

2. С «мокрым» ротором.

Циркуляционные насосы с «мокрым» ротором работают в среде теплоносителя, как рабочее колесо, так и ротор, что увеличивает их срок службы, а также производят намного меньше шума. Это делает возможным установку насосов такого типа непосредственно в отапливаемом помещении.
Насосы с «мокрым» ротором не используются в больших отапливаемых помещениях, так как имеют невысокий КПД по сравнения с циркуляционными насосами с «сухим» ротором.

ПРОИЗВОДИТЕЛИ ЦИРКУЛЯЦИОННЫХ НАСОСОВ

В настоящее время на Российском рынке представлено огромное множество производителей циркуляционных насосов из разных стран мира – Германия, Дания, Китай, Россия и т.д. На что обратить внимание при выборе производителя насоса?

В первую очередь качество сборки и исполнения деталей и узлов оборудования. Ремонт насоса или даже узлов систем отопления (вышедших из строя по вине поломки насоса) обойдется намного дороже качественного насоса, уставленного на начальном этапе. Что бы выбрать качественный циркуляционный насос лучше покупать товар проверенных временем брендов, и покупать только у добросовестных поставщиков (остерегайтесь подделок!). Профессиональные сервисные инженеры компании PROM GURU (ПРОМ ГУРУ) рекомендуют устанавливать насосы от производителей – GRUNDFOS , WILO , LOWARA , DAB , CALPEDA . При правильном выборе насоса, его характеристик и типа, он прослужит долго, без перебоев в системы отопления Вашего дома.
Помимо расчетных показателей необходимо учитывать вводные данные самой системы, многие некачественные или дешевые циркуляционные насосы имеют низкий температурный режим. Даже если производителем такого оборудования заявлен температурный режим «до +90°С», зачастую нельзя использовать выше +70°С. Большинство моделей от рекомендуемых нами производителей могут работать с теплоносителем до +110°С. Насос с такими показателями рекомендовано использовать для систем, где теплоносителем является гликоль.
Также обратите внимание на максимальное рабочее давление в характеристиках насоса. Стандартные показатели для циркуляционных насосов с «мокрым» ротором для систем отопления частных домов и коттеджей – 6 или 10 бар в зависимости от производителя и модели. Этого вполне достаточно для жилого двух- или трехэтажного дома, где давление в системе редко превышает 1,5-2,5 бар.
Всегда проверяйте совместимость выбранного насоса c диаметром труб. Подавляющее большинство производителей маркируют свои насосы следующим образом – COMPANYNAME XY 25-10, COMPANYNAME XY 32-10, где первое число означает внутренний диаметр присоединения в мм. Причем установка насоса с большим диаметром присоединения (по сравнения с диаметром трубопровода) допустимо, а с меньшим крайне не рекомендуется.
Не стоит забывать и о длине насоса. Большинство моделей, представленных в классе циркуляционных насосов для бытового применения в системе отопления имеют длину – 180 мм, но есть также модели длиной 130 мм. Вторые используются достаточно редко и в местах и магистралях сильно ограниченных в пространстве, в то время как все стандартные байпасы, которые можно найти в магазине, рассчитаны на стандартную длину в 180 мм.
