Газовое отопление в частном двухэтажном доме. Популярный вариант – двухтрубная схема

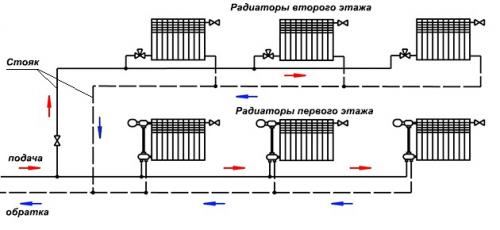

Тупиковая система отопления двухэтажного частного дома – это наилучшее решение по соотношению цена — качество. Она проста в исполнении и надежна в работе, особенно когда в ней организована принудительная циркуляция воды. Гравитационные двухтрубные разводки тоже вполне работоспособны, но не пользуются популярностью из-за большого количества толстых труб, которые надо проложить по всем помещениям.

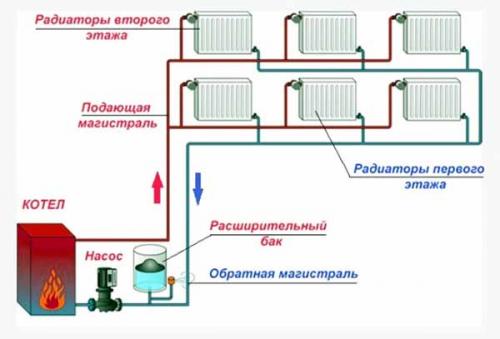

Типовая схема теплоснабжения двухэтажного дома, показанная на картинке, работает очень просто: теплоноситель распределяется по батареям с помощью подающих трубопроводов, а после остывания в радиаторах возвращается в котел по второй линии. Как правило, проектом предусматриваются ветви одинаковой протяженности и нагрузки с примерно равным числом отопительных приборов.
Примечание. Одинаковая длина ветвей и количество батарей на них – вопрос не принципиальный. Если в силу обстоятельств одна линия выходит короче другой, то гидравлическое равновесие между ними достигается путем балансировки.

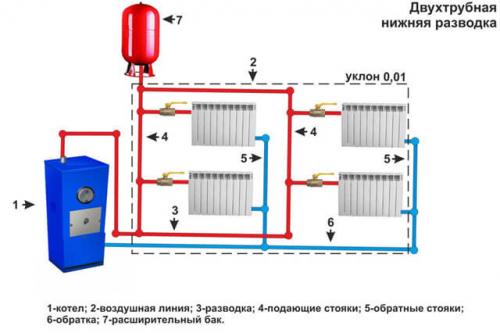

Распределение на 2 этажа
Помимо стабильности и надежности в работе, двухтрубная разводка имеет и другие достоинства:
- как закрытая, так и открытая система способна эффективно работать вместе с различными источниками тепла – твердотопливным, газовым либо электрокотлом;
- толковый домовладелец может ее спроектировать, собрать и наладить своими руками;
- все радиаторы получают воду с одинаковой температурой;
- схема хорошо поддается регулированию и автоматизации;
- это оптимальный вариант с точки зрения финансовых вложений.
Почему двухтрубная разводка для двухэтажного дома обойдется дешевле однотрубной? Очень просто: диаметры магистралей и соединительных фитингов у нее меньше, а значит, и цена ниже. Вдобавок установленные на батареи автоматические термостаты не будут влиять на теплоотдачу соседних обогревателей, как при однотрубной раздаче.
Петля Тихельмана — первый прибор на подаче является последним на обратке и наоборот
Попутный вариант двухтрубной сети под названием петля Тихельмана отличается от тупикового одинаковым направлением течения воды в подающей и обратной линии. Это позволяет идеально уравновесить систему без балансировки, но создает сложности при монтаже (трубами нужно обходить дверные проемы).
Однотрубная система отопления 2 х этажного дома. Однотрубная схема отопления
Однотрубная система отопления двухэтажного дома, схема которой предполагает поочередное подключение радиаторов к трубопроводу, имеет такие преимущества :
- минимальная затрата материалов при монтаже;
- возможность проложить трубы там, где это нужно, даже в самых труднодоступных местах;
- одна труба, проложенная вдоль стены, выглядит эстетичные, чем две;
- быстрый и легкий монтаж.
В числе минусов такие особенности:
- если потребуется ремонт или замена какой-либо детали системы, нужно останавливать ее всю;
- тепло распространяется неравномерно, чем ближе помещение к котельной, тем выше температура в радиаторах.
Это может быть интересно! В статье по следующей ссылке читайте про воздушное отопление .
Двухтрубная схема
Двухтрубная схема предусматривает два контура труб, подведенных к радиаторам. В первой магистрали находится горячая вода, поступающая из котла кратчайшим путем к каждому радиатору. Во втором – остывший теплоноситель, который возвращается в котел. Монтаж отопления в двухэтажном доме по двухтрубной схеме более сложен. Однако преимущества данного варианта настолько убедительны, что в большинстве современных домов отопление обустраивается именно по двухтрубному принципу. Перечислим основные плюсы :
- во все радиаторы попадает теплоноситель одинаковой температуры;
- в дальних комнатах так же тепло, как и в ближних, поэтому не нужно наращивать количество секций радиаторов для выравнивания температуры;
- двухтрубные системы более удобны в управлении и регулировании.
Минусы:
- большой расход туб при монтаже;
- работа по установке двух линий труб вместо одной выходит достаточно дорогой.
Выбор оптимальной схемы отопления
Для начала определим, какая нам нужна отопительная – с естественной или принудительной циркуляцией. Если у вас большой двухэтажный коттедж, то выбирать нужно однозначно систему с насосом. Но если вы имеете небольшую дачу в удаленной от центральных магистралей местности, вам, возможно, подойдет самотечная система, способная работать без электричества.
Теперь выберем между однотрубным и двухтрубным вариантом. Если в доме немного помещений, а требования к эстетичности интерьера высоки, лучше установить отопление по однотрубной схеме. Но если комнат много, а тепловой режим отдельных помещений, например детских, имеет для вас большое значение, выбирайте двухтрубный тип отопления.Какую систему отопления выбрать для двухэтажного дома. Отопление с естественной циркуляцией
Особенностью системы отопления с естественной циркуляцией двухэтажного дома является отсутствие насоса, создающего давление в трубах. Движение воды обеспечивается законами гидравлики и термодинамики, для чего трубы устанавливают под определенным углом друг к другу на заданной высоте. Хоть эта система и обладает несколько меньшей тепловой эффективностью, она является полностью автономной, то есть не зависит от электропитания и не расходует дополнительную энергию.
Отопление с естественной циркуляцией двухэтажного дома может выполняться как по однотрубной, так и по двухтрубной схеме. Достоинства и недостатки этих видов подробно рассмотрены ниже. Вот несколько особенностей, о которых нужно помнить при организации любого вида естественной циркуляции:
- потребуются трубы большого диаметра, в противном случае движение воды будет затруднено;
- недопустимо использование расширительных баков закрытого типа — это влечет создание избыточного давления и самотеком система уже работать не будет;
- в качестве места расположения расширительного бака выбирают наивысшую точку трубопровода, в то время как котел располагают внизу, чаще всего — несколько ниже обратной магистрали.
При монтаже системы с естественной циркуляцией в двухэтажном доме неизбежен значительный перерасход материалов и снижение теплоотдачи. Подобные сложности оправданы лишь в одном случае — когда слишком велик риск перебое с электроэнергией в холодное время года.
Однотрубные системы отопления
Под однотрубной системой отопления двухэтажного дома понимается комплекс радиаторов, использующих для приема горячего теплоносителя и сброса остывшего одну и ту же магистраль. Это позволяет существенно экономить на материалах, однако влечет ряд недостатков:
- требуется повышенная мощность котла;
- температура воды в магистралях последовательно снижается от радиатора к радиатору;
- каждый следующий радиатор должен иметь больше секций, чем предыдущий (что является следствием предыдущего пункта).
Таким образом, реализация однотрубных схем имеет смысл лишь в регионах с относительно мягким климатом для отопления небольших домов.
Отопление «Ленинградка»
Как несложно догадаться, эта схема отопления была разработана в Советском Союзе и повсеместно внедрялась в небольших зданиях северной столицы. Основой «ленинградки» является одна общая магистраль, идущая по периметру помещений ниже уровня установки радиаторов. Патрубки врезаются в нее сверху, а для перенаправления потока теплоносителя под каждым радиатором выполняют сужение трубы или устанавливают регулирующий вентиль.
Возможна как естественная, так и принудительная циркуляция. В первом случае рекомендуется устанавливать не более четырех радиаторов, во втором — не более шести. Подключение семи-восьми радиаторов возможно лишь после точных инженерных расчетов, при большем количестве потребителей тепла система считается неэффективной.
Альтернативные виды однотрубного отопления
Дальнейшей эволюцией «ленинградки» можно считать системы с разрывами магистрали и подрадиаторными перетяжками, которые играют роль «узких мест», перенаправляя поток жидкости. Это позволяет упростить основную магистраль, избавившись от сужений и вентилей, а также располагать радиаторы вдали от зоны прокладки основных труб. При достаточной мощности нагнетающего насоса в циклах принудительной циркуляции возможно некоторое увеличение отапливаемых площадей.
Расчет отопления двухэтажного дома.
Каким возможно отопление в 2-этажном доме? Как развести теплоноситель, какие конкретно отопительные устройства применять? Как посчитать тепловую мощность котла, и какой котел стоит предпочесть? Статья не претендует на истину в последней инстанции: она только изложит точку зрения автора на эти неприятности.
Расчеты
Как рассчитывается схема водяного отопления частного 2-этажного дома?
- В качестве базового значения тепловой мощности берутся 60 ватт тепла на кубометр объема.
- На каждое окно во внешней стенке добавляется 100 ватт тепла, на каждую дверь - 200.
- В зависимости от климатической территории выбирается региональный коэффициент:
Так, отопление 2-этажного дома с площадью этажа 70 метров, высотой потолков 3 метра, 8 дверьми и 3 окнами, расположенного в Севастополе, возможно вычислить так:
- Количество помещения равен (70*3)*2=420 м3.
- Базовая тепловая мощность равна 420*60=25200 ватт.
- Окна и двери внесут свои коррективы: 25200+(8*100)+(3*200)=26600 ватт.
- Теплый климат Крыма уменьшит требования к мощности: 26600*0,7=18620 ватт.
Подобно рассчитывается мощность радиаторов для отдельных помещений.
Нюанс: не забудьте про площадь помещений без отопительных устройств. В случае если прихожая прогревается за счет батарей в смежной помещении, эта батарея обязана подбираться по общему объему обоих помещений.
Как пересчитать киловатты в количество секций батареи? Достаточно поделить расчетную мощность прибора на мощность одной секции, которая постоянно указывается в сопроводительной документации. В ее отсутствие возможно ориентироваться на следующие значения:
Разводка
Какой должна быть схема отопления 2 х этажного дома - подключения и разводки теплоносителя отопительных устройств?Вот два наиболее несложных и доступных решения.
Стоячная с верхним розливом
Теплоноситель поднимается от котла в розлив подачи, расположенный на чердаке, и возвращается в обратный трубопровод через стояки с отопительными устройствами. Схема привлекательна, среди другого, тем, что разрешает организовать отопление 2х этажного дома с естественной циркуляцией: при площади этажа до 50 м2 она будет стабильно работать без циркуляционного насоса.
Двойная ленинградка
Еще легче и отказоустойчивее ленинградка, либо система барачного типа. В общем случае она является кольцом между подающим и обратным патрубками котла, параллельно которому подключаются радиаторы системы отопления.
Применительно к нашей ситуации схема отопления 2-этажного дома будет включать два кольца. Три лишних метра протяженности розлива на втором этаже не поменяют температуры радиаторов сколь-нибудь значительно; но, при жажде возможно озадачиться балансировкой колец, установив размыкающий нижнее кольцо дроссель.
Подключение радиаторов
Радиаторы маленькой длины (до 6-7 секций) подключаются в полной мере традиционно - обе подводки находятся с одной стороны.
А вот при большей длине употребляется одна из двух других схем:
- Диагональная - в то время, когда подача и обратка подведены справа и слева, к нижней и верхней резьбам.
- Снизу вниз - в то время, когда для подключения употребляются две нижние резьбы.
И в том и другом случае эргономичнее применять не проходные пробки, а американки - быстроразъемные соединения с накидной гайкой.
Материалы
Из чего лучше своими руками сооружать отопление? Давайте пройдемся по главным ее элементам.
Котел
В случае если ваш дом газифицирован, лучший вариант с позиций затрат на отопление - газовый котел. Нужно - конденсационный: применение полной теплоты сгорания газа (включая энергию, которая отбирается у продуктов сгорания при их конденсации) увеличивает его КПД на 9-11%.
Безопасность
В закрытой системе за нее отвечает так называемая несколько безопасности - непроизвольный воздухоотводчик, манометр и предохранительный клапан. Кроме них, контур комплектуется расширительным баком, компенсирующим повышение объема теплоносителя при расширении. Его количество берется приблизительно равным 1/10 от общего количества теплоносителя.
Полезно: количество теплоносителя в сбалансированной системе в большинстве случаев принимается равным 15 литрам на 1 КВт-час мощности котла.
В открытой системе (значительно чаще открытой делается самотечная система отопления 2х этажного дома) функции всех вышеперечисленных приспособлений возлагаются на открытый расширительный бак. Он монтируется под потолком второго этажа либо на чердаке. Розливы прокладываются с постоянным уклоном, так, дабы воздушное пространство из них вытеснялся теплоносителем в бак.
Отопительные устройства
В случае если вами употребляется схема отопления 2х этажного дома с твердотопливным котлом, предпочтительны чугунные секционные радиаторы либо регистры. Их большая масса и громадный внутренний количество означают, что по окончании прогорания горючего контур будет остывать достаточно медлительно.
Во всех других случаях оптимальный выбор - алюминиевые секционные радиаторы.
С чем связана инструкция?
- Они владеют прекрасной теплоотдачей.
- Их внешний вид впишется в самый изысканный дизайн жилой помещения.

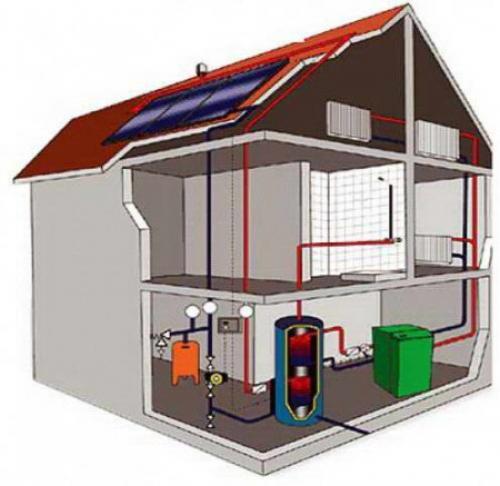

Однотрубная система отопления двухэтажного дома своими руками. Особенности двухтрубных систем отопления
Стоит понимать, что двухтрубная система на уровень сложнее, чем другие варианты. Во-первых, она включает в себя несколько больше материала и элементов – котел, батареи, контролирующие датчики, фитинги, насос и прочие не маловажные составляющие. Во-вторых, двухэтажные постройки имеют свои эксплуатационные особенности, которые придется учитывать в создании отопления. Без них не удастся достигнуть желаемого эффекта.
Двухтрубная схема оптимальна для домов площадью до 150 кв.м. Такой вариант подходит, как для теплоносителя в виде воды, так и для пара или газа. Принцип работы тут заключается в том, что есть две системы труб. По одной теплоноситель от коллектора идет к каждому отопительному прибору, а по второй линии возвращается обратно к теплогенератору, где «восстанавливает» свою температуру. Это позволяет сохранить нужную температуру на любом отрезке системы, вплоть до каждой батареи. При желании можно установить ручной термостат и самостоятельно контролировать климат в каждом отдельном помещении.
В отличие от однотрубной системы, двухтрубный вариант отличается низкими потерями давления. На этом фоне есть возможность установить насос с меньшей мощностью и потребление электричества. А значит, и стоить он будет на пару тысяч дешевле. Двухтрубные системы подходят не только для домов в два этажа, но и для построек повыше. Конечно, насос не является обязательным элементом, но, тем не менее, он значительно увеличивает производительность и эффективность обогрева.
Но перед тем как приступать к обустройству, стоит заняться вычислениями. Во-первых, распланировать площадь отопления. В данного типа системах присутствует коллектор, а он потребует определенного места размещения. Во-вторых, так как этажей несколько, то избежать перепадов давления не удастся. Поэтому на каждом участке идет расчет своей длины труб, хотя в целом они должны быть максимально одинаковыми по длине.
Создать отопление в доме своими руками не так сложно. Сложно правильно все рассчитать. Поэтому, если есть сомнение в правильности своих чертежей и расчетов, то лучше всего попросить перепроверить план профессионалов. Или же изначально доверить эту работу мастерам, а потом по схеме заниматься разводкой.
Двухтрубная система отопления двухэтажного дома. Суть и достоинства двухтрубной схемы отопления
Такая система включает в состав нагревательный котёл, отопительные радиаторы, приборы контроля, трубы для подачи теплоносителя (горячей воды), сопутствующую арматуру и прочие элементы. При условии правильного подбора всех составляющих конструкции, разумного планирования разводки и добросовестной сборки контура теплоснабжения использование схемы позволит, обеспечивая во всех помещениях дома предпочтительный температурный режим, существенно снизить расходы на отопление.
Принцип работы двухтрубной системы отопления двухэтажного дома заключается в подаче теплоносителя (в данном случае горячей воды) через коллектор и подающую трубу к каждому из подключенных радиаторов и последующем отведении отдавшей тепло влаги через отводящую трубу. В соответствии с количеством используемых труб такую схему и называют двухтрубной.
Преимущества системы:
- Достижение равномерного прогревания всех входящих в контур радиаторов за счёт поступления в них имеющего одинаковую температуру теплоносителя.
- Возможность, при условии установки управляемого вручную термостата, определять для каждой комнаты здания свой температурный режим и по мере необходимости изменять его.
- Небольшие потери давления в системе, благодаря чему, не теряя в температурных показателях, можно использовать менее производительный и, соответственно, не потребляющий много электрической энергии насос. В одноэтажных постройках использование насоса вообще может быть исключено, однако тогда значительно снижается энергоэффективность контура.
- Универсальность. Двухтрубную систему допускается применять в частных домах с любым количеством этажей.
Перед тем, как закупать необходимые материалы и приступать к монтажу контура, нужно спланировать схему отопления и рассчитать возможность её размещения на данной площади. Длины отходящих от узла труб должны быть примерно одинаковы.
