Как правильно сделать вытяжку в погребе в гараже. Устройство естественной вентиляции

Как правильно сделать вытяжку в погребе в гараже. Устройство естественной вентиляции

Вопросы, как правильно сделать вентиляцию в гараже, часто имеют отношение к организации естественной циркуляции, что неудивительно: в простой, на первый взгляд, схеме имеется несколько тонких моментов.

Перед началом работ необходимо рассчитать, трубы какого диаметра вам потребуются. Правила СНиП предусматривают, что квадратному метру площади гаража соответствует 1,5 см²диаметра воздуховода. Например, для бокса площадью 20 квадратов (5х4 м) необходима труба с внутренним диаметром 20х1,5=30 см². Если вы хотите установить не одну, а две вытяжки (и, соответственно, два приточных канала), их диаметры будут вдвое меньше (два по 15 см).

Система привлекает простотой установки, строительство состоит из следующих этапов:

• Вытяжное отверстие делают на 10-15 см ниже потолочного перекрытия. Трубу выводят над крышей на высоту полуметра, защищают сеткой и колпаком.

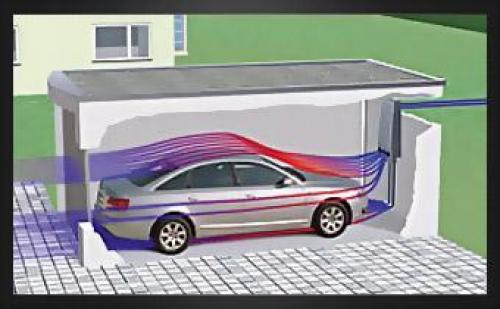

Простейшая естественная вентиляция Источник nataros.ru

• Место для приточного канала выбирают на высоте минимум 10 см от пола, отверстие проделывают перфоратором. Вставляют трубу, внешний конец закрывают сеткой и, если отверстие направлено вверх, то еще и колпаком.
• Чтобы воздухообмен был оптимальным, вытяжку устанавливают на противоположной стене и лучше по диагонали от приточного канала.

В естественной вентиляции воздух, как правило, движется с небольшой скоростью, которая имеет тенденцию снижаться из-за аэродинамического сопротивления труб. Систему можно заставить работать лучше, если снизить сопротивление следующими способами:

• Вытяжка с круглым сечением обеспечивает лучший ток воздуха, чем прямоугольная.
• Разница высот каналов должна составлять не менее 3 м. Чем выше перепад, тем лучше будет работать вытяжка, поэтому разницу можно довести до 3,5-4 м.
• Предпочтительно, чтобы вытяжная труба не меняла диаметр на всем протяжении, не имела изгибов или поворотов. Ее необходимо утеплить, чтобы избежать образования конденсата.
• По материалу желательны пластиковые или металлические трубы с гладкой внутренней поверхностью.

Схема с двумя вытяжными каналами Источник forvardplast.ru

Схемы вентиляции со смотровой ямой и подвалом

Очень часто возникает потребность в обустройстве вентиляции гаража с погребом и смотровой ямой. Циркуляция воздуха нужна как для комфортной работы в яме, так и для удаления влаги от хранящихся продуктов.

Как сделать вентиляцию в гараже. Улучшение естественной вентиляции.

Существует два способа улучшить вентиляцию в гаражном боксе:

1. Прогрев воздухоотводящий канал:

Включатся обычные законы физики. Более тёплый прогретый воздух будет стремиться вверх и выходить наружу.

Существует несколько способов сделать это:

• В летний период достаточно покрасить трубу отвода в тёмный цвет (лучше чёрный). Чёрные стенки канала будут лучше всего поглощать солнечные лучи и соответственно прогревать воздух.
• Осенью и зимой прогреть вытяжной канал можно с помощью обычной лампочки накаливания. Но так как выделяемого ею тепла может не хватить на прогрев всего канала, то обязательно необходимо его теплоизолировать. Стоит отметить, что энергосберегающие лампы для этой цели не подойдут. В следствие того, что выделяют гораздо меньше тепла.

2. Установив вентиляционный дефлектор

Можно увеличить вытяжку воздуха примерно на 20 процентов. Работа дефлектора основана на законе Бернулли. Данное устройство включает в себя следующие части:

1. Стакан (диффузор) устанавливает разницу давления воздуха и увеличивает вытяжку. Выполнен в виде конусообразной трубки.
2. Колпак или зонт, выполняет защитную функцию. Препятствует проникновению в дефлектор осадков и мусора.

Корпус устройства выполнен в виде цилиндра. С его помощью создаются участки пониженного давления.Наиболее часто используемые в России дефлекторы ЦАГИ, флюгерообразные, тарельчатые, ротационные. Эффективность работы прибора напрямую зависит от наличия ветрового потока. При его отсутствии эффективность дефлектора практически нулевая.

Как правильно сделать вентиляцию в подвале частного дома. Требования к помещению

К подвальному помещению предъявляются следующие требования:

1. Отсутствие солнечного освещения. В кромешной темноте меньше шансов развития микроорганизмов. Электрический свет включается только при нахождении людей внутри.
2. Поддержка температурного режима. Если хранятся овощи и фрукты, требуемая температура от +2,5 до +10. Для конкретных овощей могут потребоваться иные условия.
3. Постоянная циркуляция воздуха. Благодаря соблюдению этого условия контролируется влага и удаляются неприятные запахи.
4. Влажность 90%. Данный показатель контролируется силой воздушного потока с помощью створок решеток или мощностью электродвигателя.
5. Защита от ЧП. Инженеры должны позаботиться об отводе дренажных вод. Как правило, все решается установкой насоса для отвода воды.
6. Дезинфекция. Так как помещение не в регулярном пользовании, то надо 1 раз в год проводить санитарную обработку.

Несоблюдение условий для помещения ведет к разрушению погреба Источник samstroy.com

Вентиляции в погребе с двумя трубами обеспечивает все необходимые условия. Если ее эффективности недостаточно, то повысить КПД можно с помощью дополнительных моторов и вентиляторов. Как правило, их устанавливают в помещения более 40 кв. метров. Также доп. тяга необходима при обустройстве жилых комнат в подвале.

В зимнее время разница температур достигает максимальной разницы. Поэтому на трубах скапливается много конденсата, позаботьтесь о резервуаре для сбора жидкости.

Покупка материалов

Весь набор для создания качественной вентиляции состоит из следующих компонентов:

• трубы определенного диаметра;
• регулируемые заслонки;
• защитные сетки;
• вентилятор (при необходимости);
• зонтик для наружной защиты;
• дефлектор (при необходимости).

Зачастую, все компоненты можно закупить в одном месте. Строительная компания, которая выполняет установку, обычно может порекомендовать подходящую торговую марку вентилятора и дефлектора.

Трубы

Оптимальный размер отверстия гарантирует хороший поток воздуха. Для расчета используется следующая формула:

S = площадь сечения трубыV = объем помещения2,8 = константная величинаW = скорость потока (2-3 м/c стандартно)Из площади поперечного сечения находим диаметр окружности по формуле:
Преобразуем выражение и получаем:
d= диаметр трубыP=площадьπ = Число Пи (3,14)Из полученного числа находится квадратный корень – теперь диаметр труб известен.Пример всех расчетов указан в единицах СИ:

d (м)

P (кв. м)

V (куб. метры)

W (м/с)

В качестве материала лучше использовать пластмассу. Она хорошо обтекается, недорого стоит, влагозащитная и легко прокладывается.
ЗаслонкиРегулируемые заслонки устанавливаются на обе трубы. Они контролируют скорость воздушного потока и влияют на влажность помещения. В зимнее время они закрываются, в летнее приоткрываются.

Вентиляция в гараже без погреба. Особенности механической вентиляции в гараже без подвала

Данный вид вентиляции подойдет для отапливаемых гаражей, где воздухообмен должен быть очень качественным, а также для подземных гаражных помещений, в которых другой вид вентиляции обустроить невозможно.

Механическая вентиляция состоит из специальных устройств, которые принудительно обеспечивают приток и отток воздуха. Такая система может быть как двухканальной, так и одноканальной.

Расчет диаметра отверстий для механической вентиляции отличается от формулы, по которой определяют диаметр для других систем. Согласно принятым правилам, при обустройстве вентиляции механического типа отверстия делают размером, который соответствует 0,3 процента от площади гаража.

Конструкция механической вентиляции может быть двух типов:

• модульная;
• система с моноблоком.

При обустройстве модульной вентиляции необходимо установить отдельные блоки, предназначенные для вытяжки и притока воздуха. Эти блоки работают независимо друг от друга, но их деятельность координируют и согласуют датчики, предназначены для регулировки работы всей системы.

Приточный блок собирают из калорифера и вентилятора. Обычно его монтируют на расстоянии до 3 метров от пола. Принцип работы блока:

1. Калорифер нагревает воздух.
2. С помощью воздухоотводов нагретый воздух равномерно распределяется по гаражу.

Вытяжной блок вентиляции – это вентилятор, который работает на двух скоростях и имеет специальную защитную решетку. Две скорости на вентиляторе нужны для усиленной работы системы, если будет зафиксировано повышенное количество выхлопных газов.

Механическая система с моноблоком от модульной отличается тем, что в ней используется один блок. Он одновременно отвечает и за приток, и за отток воздуха. Специалисты советуют использовать моноблоки с пластинчатым рекуператором тепла, который меньше расходует электроэнергии.

Нужна ли вентиляция в погребе. Принудительная вентиляция

Если вам надо решить, как правильно сделать вытяжку в подвале гаража, чтобы не было сырости, то уже описанную систему следует снабдить приточным и вытяжным вентилятором. Они бывают разных видов:

• Канальные – устанавливаются на вентиляционных каналах.
• Центробежные и осевые – монтируются в проёмах в стене.

Канальные вентиляторы легко монтируются в систему за счёт совпадения установочного диаметра с диаметром трубы Источник cdn.fotosklad.ru

Эти механизмы можно подобрать по мощности и объёму воздухообмена, многие из них оснащаются таймером и регулятором скорости.

Совет! Выбирайте вентиляторы во влагозащищённом корпусе и обязательно изолируйте электропроводку от влияния влаги.

Такая система обойдётся намного дороже за счёт стоимости оборудования и его монтажа, а также за счёт постоянных затрат на оплату электроэнергии. Кроме того, выключенные вентиляторы, особенно оснащённые обратным клапаном, создают преграду для естественного потока воздуха.

Но она имеет и множество преимуществ, особенно если требуется решить такую сложную задачу, как правильно сделать вентиляцию в подвале большого размера со сложными условиями эксплуатации:

• Система будет выводить влажный и загрязнённый химическими веществами воздух наружу независимо от температуры на улице.
• Кратность воздухообмена можно задать, установив вентиляторы с нужными параметрами в зависимости от потребностей конкретного помещения.
• В погребе нормализуется микроклимат, благодаря чему в нем не появляется грибок, а продукты долго сохраняют свежесть.

Принудительную систему вентиляции можно полностью автоматизировать, оснастив датчиками влажности и температуры. Как это сделать, рассказано в видеоролике:

Смешанный тип вентилирования

Оптимальным вариантом, как правильно сделать вытяжку в гараже, чтобы не было сырости, подходящим для большинства таких строений, станет комбинированный способ вентиляции. Когда приток воздуха происходит естественным путём, а вытягивается он принудительно.

Для этого вентилятор устанавливают только в вытяжную трубу. За счёт создаваемой им тяги свежий воздух через приточную трубу поступает внутрь овощехранилища гораздо активнее.

Смонтировать такую систему не намного сложнее, чем с естественным воздухообменом, а при наличии таймера и другой автоматики можно успешно регулировать циркуляцию и удаление застоявшихся воздушных масс. Но потратиться на оборудование и электроэнергию все же придётся.

Установленный на вытяжку канальный вентилятор Источник tvoygarazh.ru

Нюансы монтажа

Обеспечить приток воздуха с улицы не всегда возможно, например, в боксе кооперативного гаража или встроенного в дом. В таких случаях верхний конец приточной трубы выводят прямо в гараж недалеко от ворот, а в них устанавливают вентиляционные решётки.

Совет! Решётки следует размещать на удалении от внутренних замков и задвижек ворот, чтобы избежать взлома гаража через них.

Вытяжка из подвала внутри или снаружи гаража. Типовая схема естественного вентилирования

Первым делом рассмотрим устройство вентиляции в гараже самого распространенного типа:

• гараж – металлический либо каменный без погреба и смотровой ямы;
• режим пользования – периодический (в среднем владелец пребывает в помещении не более 1—2 часов за сутки);
• сооружение используется для стоянки транспортного средства, хранения некоторого запаса автомобильных жидкостей и выполнения мелкого ремонта.

Сразу разберем вопрос, нужна ли в подобном помещении принудительная вытяжная и приточная система. Ответ звучит так: если гараж не превращен в мастерскую, то для удаления влаги и газов вполне достаточно естественной вытяжки с притоком.

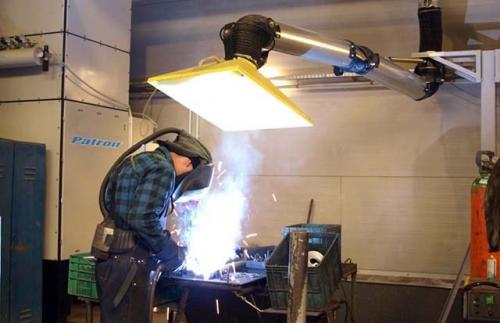

Местный отсос с вентилятором поможет уловить дым от сварки

Когда необходима принудительная вентиляция:

1. Зимой в закрытом помещении хозяин работает сваркой.
2. Владелец постоянно занимается ремонтом либо покраской автомобилей.
3. В гараже часто применяются жидкости с вредными летучими парами, например, мебельный и резиновый клей, ацетон, уайт-спирит и так далее.

Важный нюанс. Вытяжка неспособна функционировать без притока, причем независимо от силы тяги в вертикальном выходном канале. Если не предусмотреть воздушный поток с улицы, то даже механический вентилятор не сможет выбрасывать водяные пары – крыльчатка станет перемешивать воздух в одном месте.

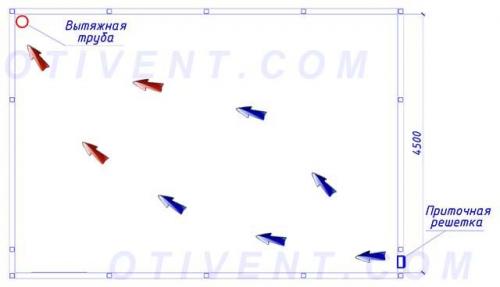

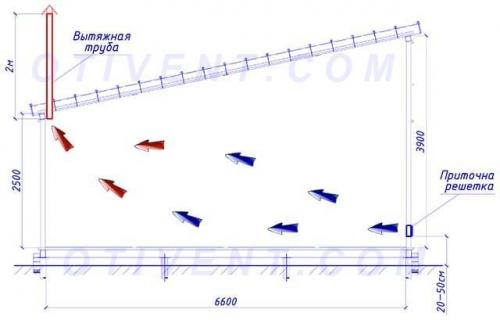

Простейшая схема воздухообмена с естественным побуждением

Теперь поясним, как своими руками сделать вентиляцию в гараже без подвала:

1. На фронтальной стене гаража по бокам от ворот пробейте приточные отверстия расчетного размера. Оптимальный вариант – заложить гильзы, когда строите здание. Высота проемов над землей — 20–50 см (чтобы ветром задувало поменьше пыли).
2. Чтобы правильно подобрать сечение труб и стеновых отверстий, произведите расчет количества воздуха. Методика представлена в последнем разделе данного руководства.
3. Установите в отверстия наружные решетки, а изнутри придумайте шиберы либо дверцы. Цель – ограничение и регулировка воздушного потока в холодный период.
4. Максимально уплотните все дверные притворы, откуда бесконтрольно может просачиваться воздух, зимой повесьте изнутри штору. Исключение – секционные ворота, подогнанные вплотную к проему.
5. В перекрытии у противоположной стены просверлите отверстие и выведите наружу вертикальный канал из асбестоцементной или канализационной трубы высотой 2 метра. Оголовок прикройте от осадков зонтом .

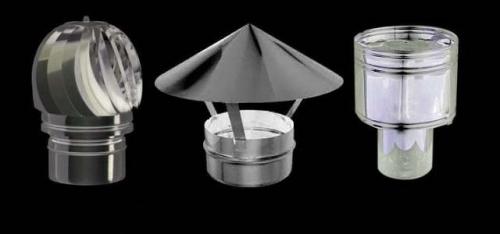

Разновидности применяемых зонтов (посередине) и дефлекторов

Совет. Если в силу объективных причин поднять срез трубы на 2 м не удается, поставьте вместо колпака дефлектор, усиливающий тягу за счет ветра (показан на фото).

Схема функционирует просто: из-за разницы внешней и внутренней температуры, а также перепада высот между торцами вытяжной трубы возникает естественная тяга, увлекающая гаражный воздух. Давление внутри помещения падает, разрежение провоцирует всасывание воздушной массы через решетки приточной системы.
