Как ровно профнастил положить на крышу. Особенности выбора профнастила

Как ровно профнастил положить на крышу. Особенности выбора профнастила

Еще до того, как класть профнастил на крышу, необходимо подготовить материалы. Маркировка профилированных листов обозначает прочность и назначения изделия. Для укладки кровли подходят материалы с обозначением от С-8 до Н-158. Существуют различные дополнительные индексы, обозначающие форму профиля или шаг волны.

Специалисты сформулировали главное правило выбора материала: чем больше уклон крыши, тем ниже должна быть маркировка изделия.

При выборе профилированных листов стоит учитывать наличие ребер жесткости и водоотводящих зазоров. Такие изделия отличаются большей долговечностью из-за повышенной надежности и отводу жидкости. Соответственно, кровля из этого профнастила прослужит дольше.

Когда с выбором марки материала покончено, можно переходить к расчету нагрузки и планированию размеров обрешетки. Это подготовительный этап, как правильно класть профлист. Величина шага конструкции выбирается на основании маркировки профнастила. Чем она выше, тем больше этот показатель.

Производители выпускают профилированные листы с полимерным и оцинкованным покрытием. Оба варианта применимы для обустройства кровли. Они обладают высокими эксплуатационными свойствами и долговечностью.

Основное достоинство изделий с полимерным защитным слоем заключается в высокой устойчивости к влиянию внешней среды. Кроме того, выбор таких профилей отличается богатством цветовых решений. Но стоит понимать, что то, как правильно класть профнастил, не зависит от покрытия материала.

Как правильно стыковать профнастил. Как стыковать профнастил — несколько простых, но важных правил

Герметичность кровельного покрытия во многом зависит от правильной укладки металлических профилированных листов. Ведь еще из школьного курса физики известно о существовании силы поверхностного натяжения. Она заставляет молекулы воды как бы «прилипать» к стенкам сосуда или поверхности, по которой вода стекает под действием силы тяжести. Поэтому самым ответственным местом крыши являются стыки между соседними листами кровельного покрытия.

Не являются исключением и крыши из профнастила. Для создания герметичной кровли очень важна правильная стыковка листов профнастила. Стыковка профнастила в обязательном порядке выполняется с нахлестами в местах соединения соседних листов. При этом нахлесты выполняются как между нижним и верхними рядами профилированного листа, так и между соседними листами профиля в одном ряду.

Стыковка листов профнастила с нахлестом

Стыковка профлиста с нахлестом предотвращает проникновение капель воды в подкровельное пространство. За счет действия силы поверхностного натяжения, часть стекающей по поверхности крыши воды затягивается под металлический лист, проникая на его внутреннюю поверхность. При этом чем меньше уклон кровли, тем больше должен быть нахлест между верхним и нижним рядом профнастила. Обычно он должен быть не меньше 200 мм.

Поскольку под действием силы тяжести поток воды стекает с крыши внутри гофр или волн профиля, между соседними листами профнастила достаточно нахлеста в одну волну. Этого достаточно для предотвращения просачивания влаги под кровельное покрытие.

Часто у специального кровельного профнастила профилируют по краю листа капиллярную канавку. В ней собирается и стекает вниз вся влага, попавшая под края листов профнастила в месте стыка.

Порядок стыковки профнастила при монтаже кровли

Монтаж кровельного покрытия из профилированного листа начинается с карнизного свеса кровли. Первым устанавливают левый нижний или правый нижний лист профнастила. Это зависит от того, с какой стороны листа выполнена капиллярная канавка.

Существует два основных способа того, как стыковать профлист при укладке его крышу здания. Первый способ применяют при монтаже профнастила с дренажной капиллярной канавкой. В этом случае сначала монтируют первый лист нижнего ряда. Затем на него укладывают первый лист верхнего ряда. После этого с нахлестом монтируют второй лист нижнего ряда и так далее.

Профилированный лист без дренажной канавки монтируют несколько по-другому. Сначала укладывают первый и второй листы нижнего ряда. После этого с нахлестом монтируют первый лист второго ряда. Затем укладывают третий лист первого ряда, потом второй лист верхнего ряда и так далее. На приведенном выше рисунке показано, как правильно стыковать профнастил без капиллярной канавки.

Как стыковать профнастил на ендовах (внутренний угол кровли)

Несколько сложнее выполнять стыковку профлиста на крышах с внутренними стыками поверхностей, которые называют ендовами. В этом случае под края профнастила, примыкающие к линии стыка с обеих сторон, укладывается согнутый внутрь металлический лист или специальная конструкция ендовы.

После закрепления краев профнастила, поверх стыка монтируется накладка ендовы. В месте примыкания накладки к кровельному покрытию обязательно выполняется герметизация стыков профлиста.

Герметизация стыков профнастила иногда выполняется и в местах горизонтальных и вертикальных нахлестов. Если для вертикальных стыков это не является необходимым условием герметичности кровли, то в местах горизонтальных нахлестов между соседними рядами при уклонах кровле меньше 12° применение кровельного герметика обязательно.

Правильный нахлест профнастила. Нахлест профнастила на кровле

Металлические кровли зрительно повышают статус владельца и с этим не поспоришь. Конечно, многое зависит от использованного материала и технологии монтажа. Например, если на крыше лежат листы жести, то эстетичного здесь мало, но вот при использовании того же профнастила, картина кардинально изменится. Многие застройщики переходят на металлические кровли потому, что они гораздо дешевле других покрытий. В данной статье я расскажу вам какой должен быть нахлест профнастила на кровле, как правильно его укладывать и рассмотрю самые подходящие марки профлиста для укладки на кровлю.

Необходимость вентиляции

Как вы знаете из школьного курса металлическое покрытие не может пропускать через себя влагу, а вот конденсировать ее – запросто. За счет более низкой температуры металл отлично собирает влагу на своей поверхности, в результате чего стропильная система разрушается куда быстрее обычного. Решить такую проблему можно с помощью вентиляционных ходов.

Первая часть естественной вентиляции должна располагаться после кровельного пирога, а если быть точнее между утеплителем и покрытием. Как правило, для создания воздушной прослойки создается контрообрешетка. Такая конструкция крыши не только способствует быстрому устранению влажного воздуха, но и укрепляет всю систему. Так как лист металла не относится к тяжелому покрытию, то создавать сильно мудреную обрешетку не стоит, в противном случае, это отразится на итоговой стоимости объекта.

Если вы столкнулись с необходимостью создания вентиляции, то вам стоит задуматься об изоляции пиломатериалов, входящих в стропильную систему. Для этого их обрабатывают антисептиками и антипиренами. Первые защищают древесную структуру от гниения и плесени, а вторые замедляют возгорание. При утепляемой крыше, теплоизоляция также находится под угрозой. Попадание влаги в данный материал резко снижает его способность сдерживать тепло.

Второй вентиляционный ход должен располагаться в самом кровельном пироге. Это оправдано тем, что если все-таки вода попадет на плиты утеплителя, то они высохнут естественным образом. Для создания воздушной прослойки поверх теплоизоляции укладываются небольшие рейки, они поднимают пароизоляционный слой тем самым создавая еще один ход для вентиляции.

Если вы задаетесь вопросом: «откуда появляется конденсат?», то сейчас я вам все объясню. При работе организм человека выбрасывает в воздух жидкость. В качестве хорошего примера можно привести занятие спортом или готовку еды. Воздух увлажняется даже при пассивном отдыхе, когда мы просто дышим. Согретая влага поднимается к межэтажному перекрытию и за счет процесса конденсации оседает на более холодной стороне, т.е. на чердаке. То же самое происходит и там.

Маркировка профнастила для крыши

Если вы не знали, то профнастил это универсальный строительный материал. Его можно использовать не только в качестве покрытия, но и создавать из него опалубку, межэтажные перекрытия, возводить ограды и многое другое.

Давайте рассмотрим разновидности профлиста, часто используемого в кровельной сфере.

• С 8 . Данный лист профнастила отличается своей конфигурацией от всех остальных. Высота его гофры составляет всего 8 миллиметров. Волны повторяются с шагом по 80 миллиметров. За счет такого большого расстояния ширина полки материала в 10 раз больше высоты гофры. Из этого можно сделать вывод, что материал не обладает сильно большой жесткостью и для его укладки потребуется сооружать обрешетку с шагом максимум в 60 сантиметров. Как правило, такие листы профнастила выпускаются с полимерным покрытием. Раскраска у металлических продуктов довольно разнообразная, поэтому есть из чего выбирать. Если рассматривать зарубежные материалы, то идентичный профлист можно встретить под маркировкой Т6 или Т8.
• С 10 . Как вы поняли из цифр, этот материал чуть отличается от предыдущего. Несмотря на его маленькую высоту гофры, он обладает приемлемой несущей способностью. Максимальный шаг обрешетки может составлять 80 сантиметров.
• С 18 . Эта марка профлиста очень похожа на финский продукт под названием RAN Здесь можно увидеть широкие полки, усиленные ребром жесткости. Это убирает возможность материала стучать во время сильных порывов ветра. Обладает хорошим эстетичным видом, что делает ее более популярной.

Какой стороной стыковать профнастил. Порядок монтажа

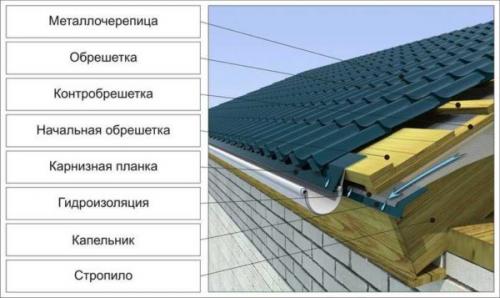

После сбора стропильной системы прибивают фронтальную доску, к ней крепят крюки для установки системы водослива , а поверх уже специальную планку — капельник, на которую затем заводят край гидроизоляционной пленки. И капельник, и пленку к нему крепят саморезами с уплотняющей резиновой шайбой.

Как сделать свес кровли из профнастила

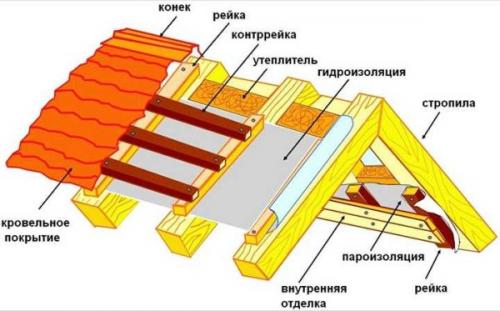

Состав пирога материалов под профнастил зависит от того, собираетесь вы чердачное помещение делать холодным или теплым. Если чердак будет холодным, последовательность действий следующая:

• Сверху на стропила набивается паро-гидроизоляционная мембрана. Она не пропускает пары из дома к кровельному покрытию, и не дает влаге, просочившейся под профлист, попасть на чердак. Набивается она на стропила, крепится не в натяжку, а с провисанием. Расстилать мембрану начинают снизу, продвигаясь вверх. Одно полотнище заходит на второе на 15 см, стык обязательно проклеивается скотчем.

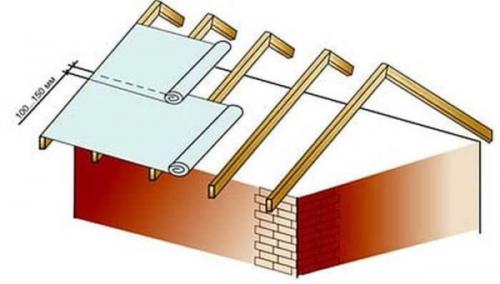

  Как укладывать гидроизоляцию на крыше

• Крепят мембрану при помощи планок, которые прибивают вдоль стропильных ног. Эти же планки создают необходимый зазор: мембрана не должна соприкасаться с кровельным материалом .
• Перпендикулярно стропильным ногам прибивают обрешетку (доска 100*25 мм) с шагом 50-60 см. Вверху крепят две доски подряд, с двух сторон от конька — тут будут крепиться коньковые элементы. В нижней части, там где формируется свес, тоже крепятся две или даже три доски подряд — тут крепиться еще один капельник (смотрите на рисунке выше).
• К обрешетке крепят профлист.

Если кровлю будете утеплять, порядок работ и количество требуемых материалов изменяется. Слоев будет больше:

• Со стороны чердака к стропилам прибивается обрешетка. Они будет удерживать утеплитель.
• К обрешетке при помощи планок (также со стороны чердака) крепится пароизоляционная мембрана, далее уже может идти отделочный материал.



  Примерный состав пирога для утепленной крыши из профлиста

• Со стороны крыши пространство между стропильными ногами заполняют теплоизоляционным материалом. Чаще всего это каменная вата и лучше, если вы найдете возможность купить материал, который не боится намокания (есть и такие).
• Поверх утеплителя, к стропильным ногам крепится гидроизоляционная пленка или мембрана. Правила ее укладки такие же, как описано выше. Но тут задача посложнее: провисание должно быть таким чтобы мембрана не соприкасалась с утеплителем. Минимальная величина провисания — 2,5 см, плюс минимальный вентиляционный зазор — 2 см. Если при рекомендованной толщине утеплителя обеспечить его не получается, к стропилам прибивается дополнительная планка, а к ней крепится гидроизоляция. Сама гидроизоляция также крепится планками.
• Устраивается обрешетка.
• Монтируется профлист.

Инструкция по монтажу кровли из профнастила. Кровля из профнастила своими руками: технология устройства + правила установки доборных элементов

Качественную и прочную кровлю из профнастила достаточно легко построить самостоятельно. Важно только знать, какие материалы нужно брать, как правильно крепить листы к обрешетке и как защитить внутреннее подкровельное пространство от сырости.

И особое внимание мы уделим доборным элементами, которые обойти нужно с полным соблюдение технологии. Итак, кровля из профнастила своими руками – шаг за шагом!

Как только вы произвели точные расчеты вашей крыши, можно заказывать профилированные листы. Но, если вы приобрели профнастил, но его монтаж по каким-то причинам придется отложить (например, затянувшиеся дожди), тогда листы храните не снимая заводскую упаковку, на ровной поверхности и в закрытом помещении. Дополнительно под листы нужно подложить брусья с шагом 50 см.

Перекладывайте и перемещайте такой кровельный материал аккуратно, держа за края по длине и особенно избегая заломов и прогибов листов. Еще перемещать листы нужно осторожно, т.к. современное полимерное покрытие особо чувствительно к механическим повреждениям.

Как и резать этот материал абразивными режущими инструментами: осколки от круга поцарапают, а в месте реза возникнет значительный нагрев. Но, если вам пришлось работать именно так, тогда покройте сразу все повреждения ремонтной краской.

К счастью, технология устройства кровли из современного профнастила позволят проводить все работы в теплое время года, с апреля по сентябрь, и долго вам хранить листы не придется.

Крыша из профнастила на гараж.

Погода не балует в Новосибирске, кое-как удалось выбрать 1,5 дня без осадков. Проблема была с текущей крышей, как было, можно увидеть здесь
Профлист выбрал НС-35 , толщиной 0,7, размером 1м. х 4м.
Кровельный саморез 51 мм, диаметром 0,55
Брус 50х50
Анкера 8х92
Керамзит в качестве утеплителя.
Все дерево обработано защитной пропиткой.
Так как гараж неправильной формы, решили делать прямоугольную обрешетку под профнастил, боковину будем хорошо гидроизолировать Бикростом.
Обрешетка с шагом 45 см. Делать на самом деле очень непросто и медленно, ввиду того что крыша гаража сильно неровная — волнами, перепадами и наклонами. На это ушел целый день.
На второй день крутить профлист, просто песня! Но это надо делать очень внимательно, по предварительной разметке, а не на глаз, так как брус под профлистом не видно, и идет он на разных уровнях, все-таки несколько дырок косячнули… Чтобы меньше гулял на обрешетке, надо просто в каждую волну крутить кровельные саморезы.
Профлист советую брать толщиной 0,8. Ходили вдвоем с братом (вес по 95 кг) и все-таки немного проминается. Шпана конечно в более легкой весовой категории, поэтому надеюсь что выдержит.
Ниже фото наших поделок, весь процесс подробно заснять не получилось, так как руки грязные, да и время сильно поджимало. В конце немного справочной информации которой руководствовался при монтаже.

Полный размер

5. Братан трудится, спасибо ему за помощь! В одного туда даже лезть не стоит!

Полный размер

7. Готовый результат

Полный размер

8. Проверяли водой, уровнем и дождем, скат воды и угол наклона выбран верно.

Для справки

Для справки

Для справки

Для справки

Для справки

Для справки

Следующим делом буду делать козырек над воротами, а то поливает хорошо и гидроизолировать оставшийся угол гаража на крыше.
