Согласно современным требованиям электробезопасности каждый монтаж электропроводки в квартире должен быть выполнен таким образом, чтоб каждый провод в электрическом щитке защищал отдельный автомат или УЗО (об этом поговорим немного позже). Что это значит? Разберем на конкретном примере.

Пример расчета защит для однокомнатной квартиры

Допустим у Вас есть схема электропроводки в однокомнатной квартире. Согласно этой схеме:

• В комнате: 5 розеток под телевизор, 4 розетки (по 2 штуки) возле кровати, 1 выключатель и 1 кондиционер.
• В кухне: 1 электрическая плита, 1 кондиционер, 4 розетки на рабочей поверхности, 1 розетка под вытяжку, 4 розетки под телевизор (2 электрические и 2 для интернета и антенны) и 1 розетка под холодильник и 1 выключатель (двухклавишный или одноклавишный).
• В санузле: 2 розетки возле умывальника, 1 розетка под стиральную машинку, 1 розетка под бойлер, 1 розетка (вернее просто фаза и ноль) под теплый пол и 1 выключатель.
• В коридоре: одна розетка и 2 проходных выключателя.

Согласно требованиям ДБН и ПТЭЭП каждый кабель должен иметь свою защиту с помощью УЗО (иногда их заменяют автоматическими выключателями). Исходя из этих норм, в электрическом щитке должна быть установлено следующее количество УЗО (АВ):

• В комнате: 2 УЗО на 16 А, один из которых будет защищать кондиционер, а второй розеточную группу и один автоматический выключатель на 10 А для защиты цепей освещения.
• В кухне: одно УЗО на 16–32 А (в зависимости от мощности потребителя) для защиты электроплиты и духового шкафа, одно УЗО на 16 А для розеточной группы, одно УЗО под кондиционер, один автоматический выключатель на 10 А для цепей освещения.
• В санузле: одно УЗО под стиральную машину, одно УЗО под бойлер, одно УЗО под розеточную группу, одно УЗО под теплый пол, один АВ под цепи освещения.
• В коридоре: одно УЗО под розеточную группу и 1 АВ для цепей освещения.

Исходя из вышеприведенных расчетов, нам потребуется электрический щиток на 24 модуля 20 из которых будут заняты УЗО и 4 АВ освещения (если вводной автомат будет устанавливаться в щитовой на лестничном марше и в электрическом щитке не будет монтироваться защита от перенапряжения (Барьер, ZUBR и так далее). Если же вводной АВ и защита от перенапряжения будут монтироваться в данном щитке, тогда он должен быть на 36 модулей (7 модулей будут резервными).

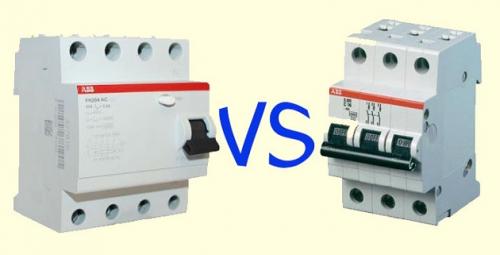

В чем различие между УЗО (устройство защитного отключения) и АВ (автоматический выключатель)

Основное различие между данными устройствами — это способ срабатывания. Что это значит? Чтоб детально не рассматривать принцип работы и характеристики каждого из устройств, хотелось бы сказать одно: автоматические выключатели срабатывают только в случае короткого замыкания на контролируемом участке электропроводки, а УЗО срабатывают при нарушении изоляции проводов или возникновения тока утечки на металлический корпус различного бытового оборудования.

Чтоб было более понятно, устройство защитного отключения служит для защиты человека от поражения электрическим током, а АВ просто защищают бытовое оборудование .

Почему стоит подключать стиральную машинку и бойлер на отдельное УЗО

Поскольку основной потребитель электроэнергии и в бойлере, и в стиральной машинке — это электронагревательный тэн, который контактирует с водой, рано или поздно он пробьет на корпус, и если он не будет запитан от отдельного УЗО, то пропадет свет во всей квартире.

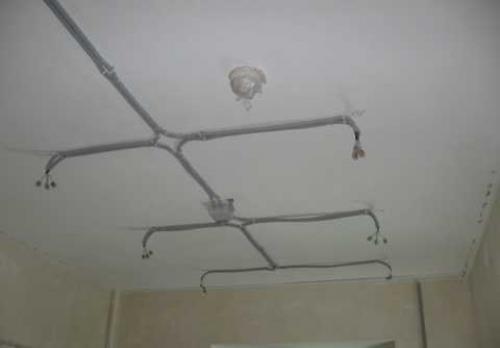

Монтаж электропроводки в квартире по потолку. Что лучше — электрика по полу или потолку. Сравнение, затраты, правила монтажа

Многие задаются вопросом на тему, как правильнее и лучше вести трассы электропроводки в квартире — по потолку или по полу.

Рассмотрим в статье каждый из вариантов, и попробуем определиться когда лучше применять один, а когда другой.

В каких случаях электрики рекомендуют делать монтаж проводки по верху и никак иначе? Здесь могут сойтись несколько условий.

• если вы планируете монтаж натяжных или гипсокартонных потолков

Именно благодаря натяжным потолкам, можно удачно скрыть все гофры и кабеля, которые будут проходить по верху.

При использовании гипсокартона, вовсе не обязательно применять его на всю площадь. Можно все сделать локально, на отдельных участках, по периметру определенных помещений.

Смастерить что-то наподобие коробов, куда будут размещены точечные светильники.

• у вас уже залита готовая стяжка и вас она устраивает

Если она качественная, то и нет никаких оснований и смысла перезаливать новую, тратить на это дополнительные деньги. Ваш выбор по проводке здесь будет обращен наверх, а не вниз.

• вы не хотите менять уже существующее напольное покрытие

Особенно, если речь идет об эксклюзивном покрытии, каком-нибудь красивом художественном паркете. Вам конечно необходим ремонт, но старые полы в квартире при этом нужно оставить не тронутыми.

Во всех этих случаях разумным решением будет провести электрику именно по потолку.

Существует три принципиальных ЗА, когда следует сделать выбор в сторону этого варианта.

• вам дорог каждый миллиметр высоты помещения

Электрика по потолку, неизменно связана с определенными потерями в этом плане. Для любой гофры, чтобы ее надежно запрятать, будь-то натяжное полотно или гипсокартон, необходимы несколько сантиметров.

Как много этих сантиметров будет съедено, во многом зависит от типа светильника.

Обычно выходит 3-5см, но иногда бывает и все 10см.

• если вы планируете заливать стяжку при любых условиях

Обычная толщина для стяжки в новых домах составляет от 4-х до 6см.

Под таким слоем можно легко запрятать всю проводку и гофрорукава. При этом вы выигрываете в общих сантиметрах до потолка.

Ну и третье ЗА:

По современным нормам, все розетки и выключатели располагаются ближе к полу, а не к потолку.

Это означает, что когда у вас вся электрика идет по полу, длина штроб до подрозетника, не будет превышать 90см.

Обратите внимание

А если бы вы проводку к этим электроустановочным изделиям прокладывали по верху, то вам наоборот, потребовалось бы делать штробы от потолка к подрозетникам. А это уже в несколько раз большее расстояние.

Соответственно вам понадобился бы больший метраж кабеля. Плюс учитывайте дополнительные затраты на саму работу.

Так например, для 4-х комнатной квартиры с современной электрикой, при условии монтажа нормального распредщитка (не с двумя, тремя автоматами) при прокладке кабеля в полу, может запросто уйти около 2 км проводов. Вот данные с реального объекта.

Сюда входит все – слаботочка, розеточные группы и освещение. Кабеля NYM, UTP, TV, провода установочные ПВ.

В общем, вполне привычный набор для любого электрика.

Если же все тоже самое делать по потолку, оставив такое же количество розеток, выключателей и при этом не менять схему их расположения, то проводов уйдет уже около 2,5км.

Почувствуйте, что называется разницу в полкилометра. При этом не забывайте про работу по штроблению стен, для большего метража кабеля.

А это еще дополнительные затраты на время, материал (диски) и саму работу.

Плюс вся расходка, которую необходимо использовать для крепления кабеля по потолку.

В итоге, общие затраты при монтаже электрики по потолку, будут отличаться на несколько десятков тысяч рублей от затрат при монтаже по полу.

Сюда конечно не входят расходы на стяжку, так как по условиям приведенным выше, считается, что вы по любому ее будете делать, в не зависимости от выбора трассы прохождения кабельных линий.

Нужно конечно упомянуть существенный минус электрики по полу – шлейфование розеток.

А данный шлейф, когда вы соединяете последовательно одну розетку за другой, не добавляет надежности.

Кроме того, шлейфование заземляющих проводников запрещено, и придется их делать отпайкой в углубленных подрозетниках.

Самый частый вопрос, который возникает у любого владельца квартиры, согласившегося на монтаж проводов по полу: ”А что произойдет с электрикой, если вас по какой-либо причине затопит?”

Ничего катастрофического. Вся проводка выполняется мало того, что в гофре, так еще и кабелем, имеющим несколько слоев изоляции.

Источник: https://doma-na-veka.ru/novosti/ustanovka-provodki-v-kvartire-sostavlenie-shemy-razvodki-elektroprovodki

Монтаж электропроводки в новостройке. Самостоятельный монтаж разводки электрики в новостройке

Большинство застройщиков предпочитают оставить разводку электропроводки жильцам. Так компании экономят средства и время. Поэтому нужно знать, как должна проводиться электрика в новостройке своими руками. Новостройки имеют свои особенности разводки электричества. Все должно быть выполнено, соблюдая технику безопасности. В первую очередь это касается соединений. Они должны быть обязательно герметизированными.

Правила разводки электрики в новостройке

Чтобы проводка была максимально эффективной, а лишних затрат на материалы не было, необходимо придерживаться следующих правил:

1. Электрика проводится с помощью трехжильного кабеля. Минимальный размер сечения составляет 1.5 мм – для линии освещения. Для силовой линии используют сечение 2.5 мм. Для техники, как электроплита, должен быть проведен кабель с сечением 4 мм.
2. Обязательно придерживаться нормативов защиты розеток. Для ванной комнаты розетка должна иметь степень защиты от 44 IP.
3. Обязательно обзавестись автоматическими выключателями. Для сети освещения подойдет автомат на 10 А. Для розеток используется автомат на 16 или 25 А. Перед автоматами в цепи устанавливают УЗО, номиналом 30 мА.
4. На каждую комнату должна быть отдельная распределительная коробка. В таких коробках соединение должно быть клеммами – это самый надежный вариант.
5. На главном кабеле должен также находиться автоматический выключатель. Для ремонта электричества без него не обойтись.
6. В новостройках обычно используют скрытый способ проводки. Оголенные стены позволяют быстро провести штробление и проложить кабеля. Такой способ является самым безопасным.
7. Перед проведением работ обязательно нужно составить детальную схему. На ней указываются все линии и места потребления энергии. В застройщика берется точный план квартиры, на котором и будут нанесены обозначения элементов сети электрики.

Как проведена электрика в новостройке своими руками, пример лучше взять наглядно у знакомых, которым разводку проводил профессионал.

Монтаж электропроводки

Процесс разводки несложный, но требует последовательности всех этапов. Существует два основных этапа монтажа проводки:

1. Подготовительные работы. Штробление стен, подготовка расходных материалов по размеру (провода, каналы для кабелей).
2. Подключение всех элементов проводки. В каналы проводятся кабеля, к которым подключаются выключатели, розетки.

Подготовительные работы

В стене проделываются отверстия для монтажных коробок. В них устанавливаются выключатели и розетки. Все полости вокруг коробки заделываются штукатуркой. Края коробки не должны выступать.

Чтобы обезопасить кабель, в штробу укладывают полихлорвиниловую трубку по всей длине. Все трубки должны протягиваться к потребительскому щитку. Трубку закрепляют с помощью распорок или зажимов каждые пол метра. Ее затрамбовывают в стене гипсом либо штукатуркой. Нужно позаботиться о герметичности соединений труб, чтобы возможная влага в стенах не попадала на провода. Когда все каналы для проводки подготовлены и зафиксированы, можно занимать разведением проводки.

Подключение элементов проводки

По каналам проводятся кабеля, в соответствии от его назначения, то есть от сечения. Кабель укладывается с помощью эластичной пластиковой протяжки. Сначала протягивают ее в канал. Когда конец вылез, к нему прикрепляют кабель, который протягивают в канал, вытягивая протяжку.

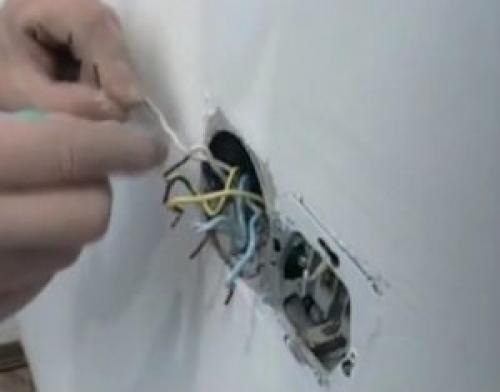

Когда все провода и кабели подготовлены, можно заниматься соединениями. Оно может быть клеммами, скруткой, спайкой или другими способами. Соединения проводятся в коробках. Для этого с трехжильного кабеля используют такую маркировку подключения проводов:

Подключив потребителей питания в коробках к кабелю, нужно проверить исправность линии электричества. Если система работает без перебоев, коробки закрываются и заштукатуриваются.

Монтаж электропроводки в частном доме. Разводим электропроводку в частном доме своими руками

Еще совсем недавно, разводка электропроводки в частном доме выполнялась из алюминиевого кабеля сечением 2.5 мм². И этого было более чем достаточно для подключения холодильника, утюга или радиоприемника.

Однако время не стоит на меньше, и с каждым днем количество бытовых приборов в доме только увеличивается (кондиционеры, электрические печи и духовые шкафы, бойлера, котлы автономного отопления и так далее). В связи с этим значительно возрастает нагрузка на электропроводку, что может привести к ее выходу из строя с последующим коротким замыканием или даже возгоранием.

По этой причине при новом строительстве или выполнении ремонтных работ, в первую очередь необходимо выполнять новый монтаж электропроводки в частном доме. Для этого можно либо заказать услуги профессионалов, либо же выполнить все работы своими руками.

Во втором случае будет крайне полезно прочитать данную статью, поскольку в ней будет подробно описан каждый из этапов электромонтажа и представлены все основные требования, рекомендации и ограничения при выполнении данного типа работ.

Основные этапы монтажа электропроводки в частном или загородном доме

Согласно многолетнему опыту в выполнении электромонтажных работ, все работы можно подразделить на следующие этапы:

1. Составление схемы электроснабжения (количество и место расположения розеток, выключателей, светильников и так далее).
2. Определение места установки распределительного щитка.
3. Разметка потолков, стен и полов под прокладку кабельно-проводниковой продукции и установку подрозетников и распределительных коробок.
4. Штробление стен под скрытую электропроводку.
5. Штробление стен под установку распределительного щитка (при установке внутреннего щитка).
6. Высверливание отверстий под установку подрозетников и распределительных коробок.

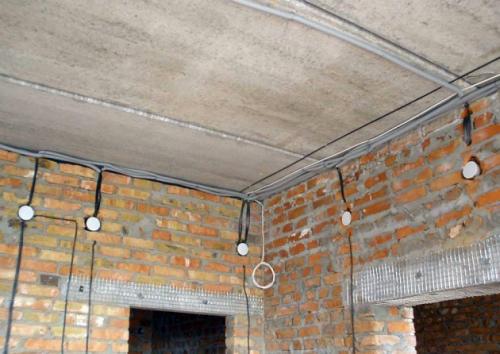

7. Монтаж трасс для крепления гофры (если прокладка кабельно-проводниковой продукции будет выполнятся в гофре).
8. Прокладка кабельно-проводниковой продукции.
9. Установка подрозетников и черновая заделка штроб.
10. Расключение распределительных коробок.
11. Монтаж контура заземления.
12. Проверка сопротивления заземления смонтированного контура.
13. Сборка и монтаж щитка.
14. Проверка работоспособности всех розеток и выключателей.
15. Монтаж и подключение розеток, выключателей и осветительных приборов.

Рассмотрим более детально основные этапы, для того чтоб монтаж электропроводки в доме был выполнен качественно и прослужит не менее 20–25 лет (именно такой минимальный срок службы медной проводки).

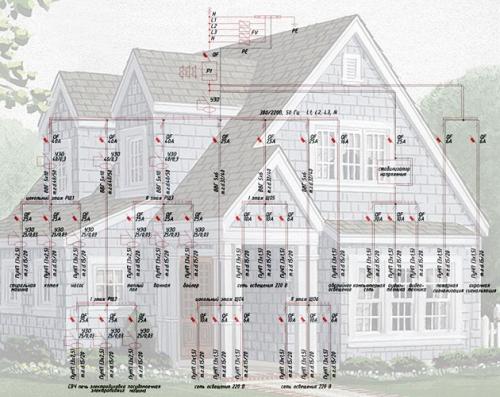

Составление схемы электроснабжения (проект расстановки розеток и выключателей)

При строительстве или капительном ремонте первый этап — эта разработка проектно-сметной документации. Этим должны заниматься специализированные организации с лицензией. В данной статье этот вариант не будет рассмотрен, поскольку цель данной статьи — представить подробное описание выполнение электромонтажа своими руками.

В нашем случае проект (схема электроснабжение) подразумевает определится с местами установки розеток, выключателей, бытовых приборов, осветительных устройств, щитка освещения и способа прокладки проводов (скрытый или открытый). Рассмотрим какие существуют основные рекомендации при разработке плана электроснабжения.

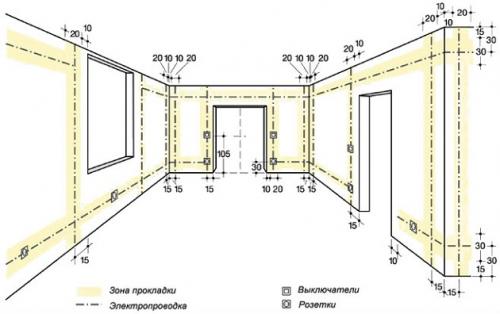

Основные рекомендации при составлении схемы электроснабжения частного дома

1. Вся кабельно-проводниковая продукция в независимости от варианта монтажа должна выполнятся строго вертикально или горизонтально.
2. Повороты кабелей должны выполнятся строго под углом 90°.
3. Минимально расстояние от кабелей порталам, оконным и дверным проемам не должно быть менее 10–15 см.
4. Оптимальное расстояние от уровня чистого пола до выключателей должно составлять 90 см (в соответствии с европейскими стандартами).
5. Оптимальная высота расположения розеточных групп — 30 см от уровня чистого пола (за исключением розеток на рабочей поверхности в кухне, в ванной для подключения фена, бритвы, бойлера и так далее).
6. Розетки рекомендуется размещать по обеим сторонам кровати или дивана.
7. В местах установки телевизоров, количество розеток должно быть не менее 4 шт (2 шт для интернета и телевизионного кабеля и 2 для подключения телевизора и тюнера).
8. Для больших коридоров и комнат рекомендуется применять проходные выключатели.
9. Все мощные потребители (кондиционеры, электрические печи и духовки, бойлеры, котлы отопления и так далее) должны подключатся исключительно с распределительного щитка с отдельно установленной защитой.
10. Оптимальная высота установки распределительного щитка — 1.5–1.7 м от уровня чистого пола.
11. Запрещается прокладывать кабельно-проводниковую продукцию ближе чем 20 см к газовой трубе.
12. Все металлические элементы и розетки должны быть обязательно заземлены.

Монтаж электропроводки в деревянном доме. Прокладка проводов от ввода в дом к электрическому щитку

Прежде, чем заняться монтажом электропроводки в деревянном доме, следует изучить некоторые особенности этого мероприятия, характерные для построек, выполненных из бруса или бревна. Правила электрификации деревянного строения отличаются от разводки электрокабелей и установки оборудования, производимых в домах, возведенных из камня, кирпича или строительных блоков.

Вторая особенность постройки из пиломатериалов – в значительной ее усадке, степень которой необходимо учитывать, разводя электрическую проводку . Указанные особенности строений, возведенных из древесных стройматериалов, диктуют следующие правила, которые требуется соблюдать, монтируя электропроводку своими руками:

• предпочтение отдается электрокабелю с медной силовой жилой, как более гибкой и меньше подверженной повреждениям при изгибах и растяжениях;
• в приоритете открытый (наружный) способ прокладки проводов;
• использование металлических (негорючих) подрозетников и распределительных коробок;
• отверстия в стенах для прокладки кабелей между различными комнатами и при вводе в дом отгораживаются от древесины металлическими футлярами (гильзами);
• при монтаже электропроводки закрытым способом кабель прокладывается только в сплошной металлической трубке, применение для этих целей гофрированных кабель-каналов категорически запрещено;
• рекомендуется использовать провод, защищенный несколькими слоями негорючей оплетки, наружный диаметр которого минимум на 40 % меньше внутреннего сечения футляра или монтажной трубки;
• особое внимание уделяется защите от короткого замыкания (установка автоматов и УЗО), заземлению всех электроприборов с подключением к соответствующему контуру, созданию эффективной защиты от попадания молнии;
• распределительный электрощиток монтируется к деревянной стене посредством надежной диэлектрической негорючей пластины.
