Санитарные узлы

Невозможность проветривания санитарных узлов через окна и неэффективная работа дефлекторов приводят к необходимости устройства в санитарных узлах высотных зданий вытяжной вентиляции с механическим побуждением, т. к. в противном случае в течение длительного периода, при наружных температурах 10–15 °C и выше, когда гравитационный напор отсутствует, эти помещения останутся без вентиляции.

Так, например, в Москве среднее число дней с температурой выше 15 °C, по многолетним климатологическим наблюдениям, составляет 75,72; они приходятся, главным образом, на май, июнь, июль, август, сентябрь и, частично, октябрь. (В апреле всего лишь 0,3 дня имеют температуру выше 15 °C, а в октябре – 3,5 дня.)

Кухни, вентилируемые общей с санитарными узлами системой вентиляции, являются основным источником образования вредных выделений. Эти выделения при открывании окон кухни, расположенных с наветренной стороны, могут распространиться в жилые комнаты. Поэтому кухни также следует оборудовать вентиляцией с механическим побуждением.

Вентилирование кухни и санитарных узлов общими вытяжными системами только упростит систему вентиляции здания в целом.

Механическое побуждение в вытяжной вентиляции даст возможность проектировать системы вентиляции с повышенным сопротивлением проходу воздуха, что позволит понизить отрицательное влияние изменений гравитационного напора.

Так, например, считая производительность вентиляционной системы пропорциональной корню квадратному из величины действующего напора и расчетное сопротивление системы 30 мм вод. ст., получим увеличение производительности для 30-этажного здания при изменении наружной температуры от +5 до –5 °C в

Если бы расчет проводился только на естественное побуждение при наружной температуре 5 °C, то соответственное увеличение производительности системы было бы в

Такое увеличение производительности (если не регулировать напор дросселированием) привело бы к излишнему воздухообмену в комнатах, перерасходу топлива или переохлаждению помещений.

Значительное сопротивление вытяжной системы вентиляции с механическим побуждением будет также способствовать уменьшению излишней инфильтрации в наветренных комнатах. При небольшом сопротивлении в системе инфильтрующийся в комнаты наружный воздух будет относительно свободно уходить в вытяжную вентиляцию, вследствие чего давление внутри помещения будет падать, а перепад давлений по обе стороны наветренного окна будет увеличиваться, что в свою очередь увеличит инфильтрацию наружного воздуха.

Такая система будет наиболее эффективна в наветренных квартирах без сквозного проветривания, расположенных на большой высоте, при больших скоростях ветра.

Таким образом, необходимость устройства вытяжной вентиляции с механическим побуждением из кухонь и санитарных узлов вполне очевидна.

Жилые комнаты

При анализе работы вентиляционных устройств домов массового строительства было признано недостаточным наличие вытяжной вентиляции с естественным побуждением только из санитарных узлов (при отсутствии в жилых комнатах).

При наличии гарантированного механического побуждения на вытяжке из санитарных узлов вентилятор, развивающий достаточно большой напор, может создать нужное разрежение в квартире, подсосать наружный воздух через щели оконных проемов и обеспечить таким образом в жилых комнатах требуемый вентиляционный воздухообмен.

Однако при такой системе неизбежно дутье от окон, особенно при низких температурах наружного воздуха.

Кроме того, отсутствие специальных вентиляционных устройств в жилых комнатах может привести к нарушению нормальных температурных условий.

Вентиляция в многоквартирном доме нормы. Нормы вентиляции в квартирах в соответствии со СНиП

Принеобходимо выполнятьпо нормам (по СНиП). Человек легко привыкает к любым условиям. Он не сразу заметит явное ухудшение воздухообмена. Незначительные его снижения вызывают привыкание, но когда становится очень душно, организм об этом сигнализирует. Если произвести измерение, нормы вытяжной вентиляции в квартире диагностическим прибором, реальные значения будут занижены в несколько раз. Это критический показатель, человек в таких условиях чувствует сильное недомогание и дискомфорт. Без специализированных устройств невозможно определить настоящую производительность системы обмена воздуха.

Человеку кажется, что атмосфера комфортна, но у него проявляются явные признаки недостатка свежего воздуха:

• зевота;
• притупленное внимание;
• рассеянное поведение;
• утомляемость.

Важным показателем, характеризующим качество воздуха, является количество углекислого газа. По ГОСТу 30494-2011 величина обеспечивается при потоке воздуха 600 ppm.

Норма воздухообмена в квартире по людям

Норма вентиляции в квартире производится по максимальному возможному кол-ву людей, одновременно находящимся в помещении. При этом, при расчете , учитывается физическая активность человека. Если человек находится в состоянии покоя — можно заложить на него 25-30 м³/ч., если человек занимается физическими упражнениями то от 50 до 70 м³/ч. и т.д.

Многоквартирный дом располагается часто близи от проезжей части, где уровень углекислого газа сильно завышен. Из-за этого простое открытие окон не приведет к замене загрязненного углекислым газом воздуха на чистый. Для этого применятся приточные системы с фильтрами.

Требования к вентиляции в квартире при строительстве современных многоквартирных зданий регламентируются СНиП 41-01-2003. Также действуют нормы, описанные документом СП 60.13330.2010. Новыми требованиями предписан регулярный воздухообмен, для чего устанавливают приточные и вытяжные системы. Так будет обеспечен нормальный воздушный обмен. На каждый квадратный метр требуется 3 куб. м/час. Для помещения в 10 кв. м воздухообмен составляет 30 куб. м/час. Аналогично считают воздушный обмен других помещений.

Источник: https://dom-na-vodah.ru/novosti/otlichnaya-statya-po-ventilyacii-kvartir-obzor-sposobov-uluchsheniya-ventilyacii

Вентиляционная шахта в многоквартирном доме. Два варианта устройства вентиляции

Система вентиляции в многоквартирном доме может быть устроена по-разному – здесь многое зависит от планировки квартир и использованных стройматериалов. Отвод воздуха может осуществляться по двум схемам. Опишем каждую из них.

Схема 1. Подведение вентиляционной шахты к чердаку, где она переходит в расположенный горизонтально короб.

Здесь герметичные воздуховоды объединяются в общий канал, возвышающийся над крышей. Весь воздух подается в горизонтальный короб, по нему он попадает в общий канал и отводится наружу. Движущаяся воздушная масса сталкивается со стенами короба, из-за чего создается область высокого давления и происходит отвод на улицу через ближайшее отверстие.

Схема 2. Вывод всех вентиляционных каналов на чердак.

Схема 2. Вывод всех вентиляционных каналов на чердак.

Вентиляция в многоквартирном доме обустраивается таким образом, что чердак работает как промежуточная камера. Вентиляционная шахта выводится через крышу.

Обратной тяги в вентиляционной системе МКД обычно не происходит. Это обусловлено малой протяженностью каналов (40 сантиметров).

Обратной тяги в вентиляционной системе МКД обычно не происходит. Это обусловлено малой протяженностью каналов (40 сантиметров).

Типовая система вентиляции многоквартирного дома работает следующим образом:

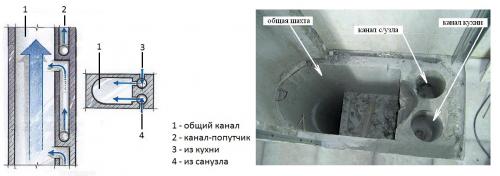

• воздух из жилья выводится через вентиляционную решетку и направляется в соседний канал;
• каналы-спутники соединяются в общий короб;
• воздушные массы через единый воздуховод попадают в сборную магистраль;
• защитные короба закрывают все вентиляционные шахты на чердаке МКД;
• отработанный воздух попадает в атмосферу по идущему вертикально вытяжному каналу.

Источник: https://dom-na-vodah.ru/novosti/obustroystvo-ventilyacii-v-monolitnom-dome-kriterii-vybora-tipy-i-elementy-ventilirovaniya-v

Система вентиляции 5 этажного дома. Порядок работы вентиляции на примере типового проекта

Самый распространенный панельный проект — это девятиэтажный дом. Принцип функционирования вытяжки у них одинаковый. Воздух с улицы, через окна и щели, попадает в квартиру. Вытяжка происходит через вентканалы-спутники на кухне или ванной комнате. К основной трубе подводят один, реже несколько каналов от вытяжки. Эти каналы подсоединяются к основной шахте через два этажа. Эти шахты достаточно громоздки и занимают много пространства. Такой системой, скорее всего, будет оборудован крупнопанельный дом.

Такая схема у дома из 9 этажей предполагает присутствие теплого чердака. Отвод с 8 и 9 этажей выходит прямо в атмосферу, минуя общий канал. Схема для 9 этажного дома проектировалась из расчета полного отсутствия ветра и наружной температуре воздуха +5.

Несмотря на то, что естественная вентиляция в таких домах является не слишком эффективной, обслуживания она почти не требует, засоры возникают редко. Были случаи, когда вентиляционные каналы засорялись строительными материалами во время возведения дома. Такой сюрприз сказывался в последствии на качестве вытяжки. Чаще всего чистка шахты требуется один раз в 5-6 лет.

Во время ремонта многие люди перекрывают путь потоку воздуха в каком-либо месте. Они по незнанию думают, что на вытяжку это не повлияет, но процесс воздухообновления в квартире затрудняется или прекращается полностью.

Наиболее распространенные действия, приводящие к помехам и сбоям в работе естественной вентиляции:

• установка герметичных пластиковых окон;
• межкомнатные двери с уплотнителем;
• монтаж различных вентиляторов в вытяжке.

Чтобы не нарушить работу тяги естественной вентиляции, запрещено устраивать затруднения притоку и оттоку воздуха. Для пластиковых окон необходимо вмонтировать приточные отверстия или устроить внешний приток отдельно. Двери между помещениями оборудуются внизу решетками. Сечение канала вытяжки не должно перекрываться вентиляторами.

Источник: https://dom-na-vodah.ru/novosti/otlichnaya-statya-po-ventilyacii-kvartir-obzor-sposobov-uluchsheniya-ventilyacii

Схема вентиляции в 9 этажном доме. Схемы вентиляции жилых домов

В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.

Самая удачная схема вентиляции в панельном доме – индивидуальная, когда каждая квартира имеет отдельный канал с выходом на крышу.

В этом случае вентиляционные шахты не соединяются между собой, улучшается тяга внутри трубы, а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.

К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:

• поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
• быстрое загрязнение общей трубы вентиляции;
• отсутствие шумоизоляции.

Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком

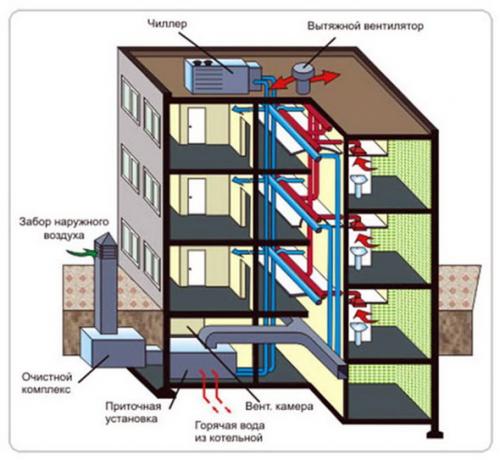

К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.

Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.

Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.

Проблемы вентиляции в многоквартирных домах. Проблемы вентиляционных систем многоквартирных домов

Настоящим бедствием для вентиляционной системы многоквартирных домов, кроме установки пластиковых окон и герметичных дверей, стало повсеместное использование кондиционеров и кухонных вытяжек.

Для начала рассмотрим влияние кондиционеров. Как известно, воздухообмен в естественной вентиляционной системе происходит между областями с разным давлением: воздух движется из области высокого давления в область пониженного давления. Там, где температура выше – там выше и давление.

Стандартные бытовые кондиционеры в состоянии понизить температуру воздуха в помещении до 18 °С, в то время, как температура воздуха в летний период в большинстве областей нашей страны легко достигает отметки 35 °С. Именно поэтому в теплое время года воздух будет стремиться с улицы в вентиляционную шахту, а через нее в помещение с кондиционером.

Чем больше кондиционеров установлено в квартирах на одном стояке, тем больше шансов для остановки циркуляции воздуха или, что еще хуже, появления обратной тяги.

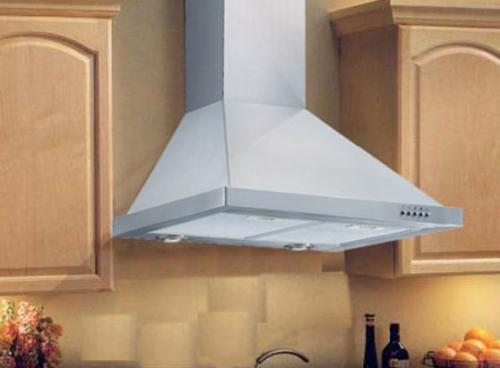

Проблемы с вентиляцией в многоквартирном доме могут создаваться и установленными кухонными зонтами. Вся проблема в том, что современные активные кухонные зонты имеют большую производительность, т.е в вентиляционный канал выбрасывают огромный объем воздушных масс.

Если такая вытяжка одна, то сечение вент. шахты справляется с нагрузкой, но если в большинстве квартир на одном стояке установить вытяжки, то воздушные потоки просто не будут успевать выводиться в атмосферу. Высокое давление воздуха в шахте сводит работу естественной вентиляции дома к нулю.

Источник: https://dom-na-vodah.ru/novosti/otlichnaya-statya-po-ventilyacii-kvartir-obzor-sposobov-uluchsheniya-ventilyacii

Схема вентиляции в многоэтажном доме. Назначение общедомовой вентиляции

Воздух в жилой квартире всегда подвержен загрязнениям. Дым от приготовления еды, испарения из ванной, неприятные запахи и пыль – все это оказывается в воздухе и создает неблагоприятные условия для жизни людей. Застоявшийся воздух может даже привести к развитию болезней – астмы и аллергии. Именно поэтому каждый многоквартирный дом должен быть оборудован общей системой вентиляции.

Функции вентиляции в жилом помещении:

• обеспечивать проникновение чистого воздуха в квартиры;
• вместе с отработанным воздухом выводить пыль и другие вредные для здоровья примеси;
• регулировать влажность в жилых и подсобных помещениях.

Бо́льшая часть городского населения нашей страны живёт в панельных домах, построенных ещё в советское время, другие – переселяются в новостройки. Обеспечение вентиляции жилых зданий по СНиП является обязательным требованием при строительстве домов. Тем не менее уровень вентиляции многоквартирных жилых зданий остаётся довольно низким. На системах воздуховодов при строительстве принято экономить.

На данный момент можно встретить следующие виды вентиляции в жилых домах:

• с естественным притоком и вытяжкой;
• с принудительным движением воздуха посредством вентиляционных установок.

В современных домах элитного класса системы отопления и вентиляции соотносятся с новейшими стандартами и создаются с применением специальной техники и материалов. Для вентиляции многоэтажных жилых зданий панельного типа используют естественный воздухообмен. То же относится и к кирпичным жилым домам советской эпохи, а также современным зданиям бюджетного класса. Воздух должен поступать через отверстия между дверьми и полом, а также специальные клапаны на пластиковых окнах.

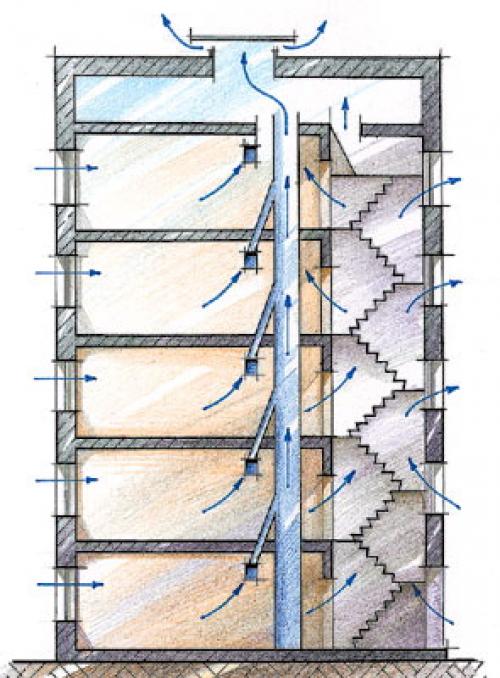

Вентиляция в панельном доме работает следующим образом. Вывод воздуха производится по вертикальным шахтам вентиляции вверх, благодаря естественной тяге. Он вытягивается за пределы дома через трубу, расположенную на крыше или чердаке. Когда воздух попадает в квартиру через открытые окна или двери, он устремляется к вентиляционным решёткам, расположенным в кухне и ванной комнате – где больше всего требуется очищение от дыма и влаги. Таким образом, застоявшийся воздух выводится в трубу, а чистый поступает в помещение через окна.

Если приостановить приток свежего воздуха, вентиляция будет работать неэффективно. Жильцы квартир в многоквартирных домах часто забывают о естественном проветривании помещения, когда устанавливают дополнительные вытяжные системы. Вот перечень типичных ошибок во время ремонта, которые приостанавливают циркуляцию воздуха:

• установка глухих стеклопакетов из металлопластика;
• устранение просвета между дверным полотном и полами при замене межкомнатных дверей;
• монтаж осевых вентиляторов в туалете (сказывается на вентиляции соседних квартир).

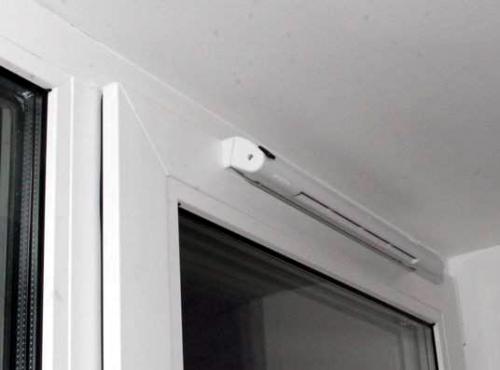

При отделке жилых комнат стоит помнить о создании естественных путей для проветривания. Можно установить пластиковые окна со специальными клапанами, которые будут автоматически подавать воздух с улицы.

Межкомнатные двери стоит подбирать по размеру так, чтобы они не стояли вплотную к полу. При установке дополнительных вентиляторов, можно настроить их и на приток.

Кто отвечает за вентиляцию в многоквартирном доме. Кто должен проверять и чистить вентиляцию в многоквартирном доме?

Сразу скажем, что проверять, следить за исправностью, ремонтировать и чистить внутриквартирную и внутридомовую вентиляцию обязана управляющая организация данного многоквартирного дома (МКД). Неважно, будет это УК, ТСЖ, ЖК или ЖСК.
Обследование и очистку вентиляции (и дымовых каналов) в многоквартирных домах управляющая организация вправе производить своими силами либо с привлечением специализированной компании .

Ниже перечислены нормативные документы регламентирующие нормы правила надлежащего содержания систем вентиляции и дымоудаления в многоквартирных домах.

Постановление Правительства РФ от 13.08.2006 N 491 (ред. от 29.06.2020) «Об утверждении Правил содержания общего имущества в многоквартирном доме»

Пункт 2. В состав общего имущества включаются:
а) помещения в многоквартирном доме, не являющиеся частями квартир и предназначенные для обслуживания более одного жилого и (или) нежилого помещения в этом многоквартирном доме (далее — помещения общего пользования), в том числе межквартирные лестничные площадки, лестницы, лифты, лифтовые и иные шахты , коридоры, колясочные, чердаки, технические этажи (включая построенные за счет средств собственников помещений встроенные гаражи и площадки для автомобильного транспорта, мастерские, технические чердаки) и технические подвалы, в которых имеются инженерные коммуникации, мусороприемные камеры, мусоропроводы, иное обслуживающее более одного жилого и (или) нежилого помещения в многоквартирном доме оборудование (включая котельные, бойлерные, элеваторные узлы и другое инженерное оборудование);

Постановление Госстроя РФ от 27.09.2003 N 170 «Об утверждении Правил и норм технической эксплуатации жилищного фонда»

П. 5.7.2. Персонал, обслуживающий системы вентиляции жилых домов, обязан производить:
плановые осмотры и устранение всех выявленных неисправностей системы;
замену сломанных вытяжных решеток и их крепление;
устранение неплотностей в вентиляционных каналах и шахтах;
устранение засоров в каналах;
устранение неисправностей шиберов и дроссель-клапанов в вытяжных шахтах, зонтов над шахтами и дефлекторов.

1. Приложение №4 ПЕРЕЧЕНЬ РАБОТ ПО СОДЕРЖАНИЮ ЖИЛЫХ ДОМОВ

Пункт Д. Прочие работы
1. Регулировка и наладка систем центрального отопления.
2. То же вентиляции.

2. Приложение № 17 ПЕРЕЧЕНЬ РАБОТ, ОТНОСЯЩИХСЯ К ТЕКУЩЕМУ РЕМОНТУ

П. 14. Вентиляция
Замена и восстановление работоспособности внутридомовой системы вентиляции включая собственно вентиляторы и их электроприводы.

Постановление Правительства РФ от 3 апреля 2013 г. N 290 (редакция от 29 июня 2020 г.) «О минимальном перечне услуг и работ, необходимых для обеспечения надлежащего содержания общего имущества в многоквартирном доме, и порядке их оказания и выполнения».

II. Работы, необходимые для надлежащего содержания оборудования и систем инженерно-технического обеспечения, входящих в состав общего имущества в многоквартирном доме
П. 15. Работы, выполняемые в целях надлежащего содержания систем вентиляции и дымоудаления многоквартирных домов:
— техническое обслуживание и сезонное управление оборудованием систем вентиляции и дымоудаления, определение работоспособности оборудования и элементов систем;
— контроль состояния, выявление и устранение причин недопустимых вибраций и шума при работе вентиляционной установки;
— проверка утепления теплых чердаков, плотности закрытия входов на них;
— устранение неплотностей в вентиляционных каналах и шахтах, устранение засоров в каналах, устранение неисправностей шиберов и дроссель-клапанов в вытяжных шахтах, зонтов над шахтами и дефлекторов, замена дефективных вытяжных решеток и их креплений;
— проверка исправности, техническое обслуживание и ремонт оборудования системы холодоснабжения;
— контроль и обеспечение исправного состояния систем автоматического дымоудаления;
— сезонное открытие и закрытие калорифера со стороны подвода воздуха;
— контроль состояния и восстановление антикоррозионной окраски металлических вытяжных каналов, труб, поддонов и дефлекторов;
— при выявлении повреждений и нарушений — разработка плана восстановительных работ (при необходимости), проведение восстановительных работ.
