Сварка самодельного котла. Твердотопливный котел своими руками

28.01.2020 в 03:23

Сварка самодельного котла. Твердотопливный котел своими руками

Рассмотрим на примере наиболее популярного котла с верхним горением (рис.3). В случае необходимости размеры можно менять пропорционально указанным в чертеже. Отличительной особенностью конструкции является труба, которая служит регулятором подачи воздуха и теплообменником одновременно. Газы, выделяемые в процессе тления топлива, поднимаются вверх и воспламеняются в верхней топке.

Для изготовления необходимы материалы, описанные в разделе 2: трубы, листовая сталь, уголок, утеплитель, асбокартон, электроды.

Первый этап самодельного котла включает следующие шаги:

  1. Сваривают цилиндрический корпус из трубы диаметром 45 см длиной 150см.
  2. Днище закрывают вырезанным из листовой стали кругом с помощью сварки.
  3. В трубе нижнего диаметра (нижняя часть) вырезают прямоугольное отверстие под дверку зольника. Ее можно изготовить также из стального листа или приобрести готовую под размер.
  4. Топка располагается в верхней части, под ее дверку также вырезают прямоугольник. Дверку обязательно изолируют асбокартоном и асбошнуром по периметру. Все дверки должны закрываться задвижками.
  5. Из профильной трубы сваривают патрубок для выхода дыма, который будет вставляться в дымоход.

Важно! На поверхности патрубка из-за перепада температур будет образовываться влага (конденсат), ведущая к коррозии, поэтому сварочные швы должны быть высокого качества

  1. К корпусу котла приваривают ножки из равнополочного уголка.
  2. Вырезают верхнюю крышку диаметром 46 см, которая будет одеваться сверху на цилиндрический корпус.

Теплообменник для твердотопливного котла своими руками

Второй этап – производство теплообменника:

  1. Из металлического листа сваривают трубу теплообменника диаметром 40 см длиной 130 см.
  2. Вставляют ее в цилиндрический корпус, фиксируют зазор в 5 см между трубами, благодаря чему будет образовываться «водяная рубашка».
  3. Разница в длине труб теплообменника и наружной должна быть не менее 20см. Трубу в трубе фиксируют сваркой, используя заготовленные металлические кольца.
  4. В верхней и нижней зоне водяной рубашки устанавливают патрубки: один – для подачи, другой – для выхода теплоносителя. Для их изготовления используют трубу диаметром 5 см, на внешней стороне накручивают резьбу, через которую они будут подсоединены к трубам отопительной системы.
  5. Распределительную трубу, через которую будет подаваться воздух, сваривают из металла большей толщины, чем для корпуса и теплообменника (не менее 5 мм диаметром 6 см). Длину трубы делают на 10 см меньше длины трубы теплообменника (120 см).

Важно! Распределительная труба находится в зоне высоких температур и со временем деформируется и прогорает, поэтому для ее изготовления используется металл толщиной 5 мм и более

  1. Труба вставляется в подготовленный диск с готовым отверстием. Металлический стальной диск диаметром 38 см приваривается к трубе.
  2. К основанию диска приваривают минимум 4 уголка, выполняющие роль крыльчатки.
  3. К верхней части трубы устанавливают задвижку для порционной подачи воздуха и приваривают петлю, на которой фиксируют цепь для поднятия трубы.

Внимание! Чтобы улучшить теплообмен в верхней части трубы устанавливают вентилятор для принудительного наддува

Как правильно собрать котел

После выполнения двух основных этапов приступают к завершающему.

Третий этап – сборка котла:

  1. Выбирают место установки котла, проверяют уровнем, чтобы не было никаких перепадов, которые могут ухудшить работу теплогенератора.
  2. Крышку с распределительной трубой натягивают на корпус, предварительно проложив асбошнур. Крышку можно также приварить к корпусу.
  3. Дымовой патрубок вставляют в дымоход.
  4. Через выходящие патрубки с резьбой котел подсоединяют к системе отопления дома.
  5. Систему заполняют водой и выполняют проверку работы котла при неполной его загрузке.
  6. Если тест прошел нормально, котел загружают на полную мощность.

Котел в печку. Преимущества совмещенной системы и недостатки

Печка с котлом отопления каменка традиционного типа состоит из таких компонентов, как колосники, дымоотводный канал, зольник и камера для топки. Эти атрибуты классической деревенской печи знакомы любому жителю деревни. Что касается современных печек, то визуально они почти полностью идентичны, однако они обладают несколько иными характеристиками:

  • Простая деревенская печь за час работы выделяет не более 6500 Ккал тепла. Этого количества тепла хватит на обогрев дома с небольшой площадью. Данный метод отопления идеально подойдет для дачного домика.
  • Если печное отопление скомбинировать с водяным, то производительность повысится в несколько раз. Также можно будет обогреть и большую площадь дома. При этом будет сжигаться то же самое количество твердого топлива. Кроме этого, в атмосферу будет выбрасываться не так много отработанных газов, что позволит повысить экономичность системы.
  • Для того чтобы добиться еще более высокой эффективности, можно совместить  такие две отопительные системы, как конвекционную и водяную. Во время одновременной работы двух систем будет суммироваться их производительность. За один час работы такой тандем будет вырабатывать до 21000 Ккал. Такого количества тепла хватит для обогрева дома с площадью до 300 кв. метров.
  • Важным преимуществом такой отопительной системы можно назвать доступность топлива. Обычно для работы такой отопительной системы применяются дрова или дрова и уголь. Такое топливо является наиболее доступным и стоит относительно недорого.

Котел из трубы своими руками

Железный котел, сваренный из металлической трубы, устроен весьма просто. Подготовительные работы в этом случае ограничиваются только изучением нескольких чертежей этих устройств, а также приобретением всех требуемых расходных материалов.

Практически всегда такие котлы производятся из металлической трубы довольно большого диаметра. Удобнее всего взять диаметр приблизительно 500 мм, вполне подходящим станет отрезок длиной не более одного метра. За счет этого можно получить прибор, который может создать комфортную температуру в помещении, объем которого составляет порядка 15 кубических метров или приблизительно 9 квадратных метров.

Для производства такого котла не удастся обойтись без следующих инструментов:

  1. Сварочный аппарат инверторный или электрический;
  2. Угловая шлифовальная машина или болгарка;
  3. Отрезные круги по металлу для болгарки.

Устройство твердотопливного котла для бани

Сначала подготавливают трубу:

  1. На первом этапе изготавливают три опоры, которые будут стоять параллельно поверхности земли на трех различных уровнях. Для этого нужно взять три куска арматуры, диаметр которой должен составлять 14 мм, а длина по 3 см. Первый уровень требуется для того, чтобы установить печь. Второй ставится в зависимости от того, где будет расположена дверца поддувала. Третий устанавливают в 20 см от верхнего края трубы;
  2. В роли дна выступает круг необходимых размеров , который вырезается из стального листа, чья толщина составляет минимум 5 мм;
  3. Для колосниковой решетки, через которую будут проваливаться продукты горения , а также поступать кислород, требуемый для поддержания горения, потребуется круг из листового металла. Берется уже перфорированный лист либо в нем делаются прорези;
  4. Крышка печи выступает в качестве опоры для камней, поэтому ее тоже делают из листовой стали толщиной от 5 мм. В центральной части нужно пропилить отверстие, в которое вставляют дымоходную трубу;
  5. В нижней части будущего котла изготавливают прорезь для установки дверки;
  6. Вместо дверки в некоторых случаях устанавливают короб , через который в котел будет подаваться топливо.

Источник: https://gorizont-pro.ru/novosti/kotel-otopleniya-sdelat-konstrukcionnye-osobennosti-i-ustroystvo

Как сварить котел. Пиролизный котел для отопления своими руками

Если сварить котел отопления на любительском уровне, то аварийные ситуации во время эксплуатации обеспечены. Поэтому без хороших навыков за работу лучше не браться.

Расчет мощности и размеров котла

Изготовление котла отопления своими руками начинают с определения размеров, которые зависят от величины мощности, достаточной для обогрева. При расчете исходят из того что на 10 м² отапливаемой площади нужен 1 кВт мощности. Нетрудно подсчитать что для отопления дома площадью 300 м ² требуется котел мощностью не меньше 30 кВт. Для компенсации теплопотерь нужен небольшой запас.

Правильно спроектировать пиролизный котел отопления с нуля без знания теплотехники вряд ли удастся. Поэтому лучше найти в интернете готовый чертеж по необходимой мощности. Желательно чтобы срок эксплуатации агрегата сделанного по этому проекту был не 1 год. При необходимости можно связаться с автором для уточнения неясных моментов.

Необходимые инструменты и материалы

Для работы нужно запастись следующими инструментами:

  • сварочным аппаратом ;
  • электродрелью и сверлами;
  • болгаркой с кругами;
  • газовым резаком для вырезания больших отверстий;
  • набором слесарных инструментов.

А также материалами:

  • листовой сталью толщиной 5 мм для изготовления камер и 4 мм на внешнюю обшивку;
  • круглой трубой 57х3,5 для теплообменника и 159х4,5 для борова (горизонтальный участок дымохода на выходе из котла);
  • шамотным кирпичом;
  • круглой трубой 32х4,5;
  • профтрубой 80х30х2 и 80х40х2;
  • стальной полосой 30х4 мм;
  • вентилятором;
  • термометром и манометром.

Количество материалов рассчитывают по чертежу.

Процесс изготовления

Для экономии времени желательно заготовки из листового металла нарубить на гильотине, так как болгаркой трудно выполнить идеальный срез. Такую услугу оказывают покупателям на металлобазах. Изготавливают самодельный котел отопления в следующем порядке:

  1. Из заготовок сваривают газовую и камеру сгорания.
  2. К боковым стенкам газовой камеры приваривают воздуховоды из профтрубы 60х30х2 с предварительно высверленными отверстиями диаметром 10 мм. Сзади делают вырез для дымохода.
  3. В камеру сгорания выводят трубку, по которой будет подаваться вторичный воздух. С лицевой стороной котла ее соединяют профилем 20х20.
  4. Теплообменник делают из двух заготовок, в которых вырезаны 2 ряда отверстий для газоотводных труб диаметром 57 мм. После нарезки по размеру и установки на место их обваривают.
  5. Готовый теплообменник устанавливают на место.
  6. Делают и монтируют дроссельную заслонку дымохода.
  7. Приваривают переднюю стенку камер с заранее сделанными отверстиями под трубы, по которым будет подаваться первичный и вторичный воздух.

Котел в печь для отопления. Каминные топки — плюсы и минусы

Прямоугольная печь с водяным контуром, изготовленная в виде камина, конструктивно гораздо ближе к ТТ-котлу. Боковые стенки топливной камеры омываются теплоносителем, лицевая и верхняя часть подогревает воздух помещения. Днище получает мало теплоты, поэтому в расчет не принимается.

Позитивные стороны каминных топок, оснащенных водяной теплообменной рубашкой:

  • эффективность сжигания топлива – до 70%;
  • приемлемая стоимость (сравнительно с кирпичными сооружениями);
  • простой и быстрый монтаж;
  • печь–камин, оборудованный прозрачной дверцей, отлично впишется в интерьер жилой комнаты.

Справка. Каминная водяная топка «Термофор Аквариус» с теплоотдачей 12 кВт обойдется в 530 у. е. Дополнительные затраты оценить сложно, их величина зависит от способа декоративного оформления камина. Бюджетный вариант: помещаете отопитель на прочное основание, подключаете к радиаторной сети, а отделку выполняете самостоятельно либо откладываете на потом.

Котел в печь для отопления. Каминные топки — плюсы и минусы

Котловой бак опоясывает камеру сгорания по бокам и частично сверху

Минусы металлических топок сходны с недостатками печей:

  • камин быстро разогревается и охлаждается, нуждается в непрерывной циркуляции теплоносителя;
  • обеспечивает теплом ограниченное число батарей;
  • из-за перепада температур на внутренних стенках образуется конденсат и откладывается сажевый налет;
  • полное сходство с натуральным камином достигается за счет оформления – декоративной кирпичной кладки либо гипсокартонной обшивки.

Используя каминную топку в качестве основного источника тепловой энергии, не рассчитывайте на длительное горение с 1 закладки. Пример: полезный объем камеры сгорания вышеупомянутого «Аквариуса» — всего 62 литра, но полностью забить топливник дровами не получится. Придется подкидывать поленья каждые 3—4 часа.

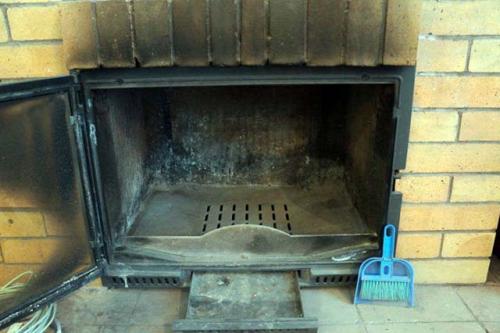

Котел в печь для отопления. Каминные топки — плюсы и минусы

Со временем стенки топливника покрываются сажевым налетом, а панорамное стекло – копотью

Примечание. Большинство стальных печей страдает аналогичным недостатком – в режиме интенсивного горения только успевай подбрасывать дровишки.

Простой котел своими руками. Каков реальный КПД твердотопливных котлов

Производители отопительного оборудования, в частности твердотопливных котлов, предлагают большой ассортимент продукции с различными характеристиками.

Исходя из конструкции котла на твердом топливе, все изделия можно разделить на такие группы:

  • традиционные отопительные агрегаты;
  • дровяные котлы с пиролизным типом горения (газогенераторные);
  • длительного горения;
  • пеллетные.

Традиционный котел на твердом топливе, самодельный в том числе, по внешнему виду напоминает печь или буржуйку с самыми необходимыми элементами – топочной камерой, дверцей, зольником и дымоходом. С помощью зольника можно регулировать тягу, открывая и закрывая заслонку. Такие конструкции считаются достаточно надежными, поскольку в них нет никаких технологичных элементов, например термодатчиков или градусников, автоматического блока управления или электроники. В данном случае основным элементом конструкции твердотопливного котла является теплообменник, передающий тепловую энергию теплоносителю. Теплообменник бывает трубчатым или изготавливается в виде емкости из сплошных стальных листов.

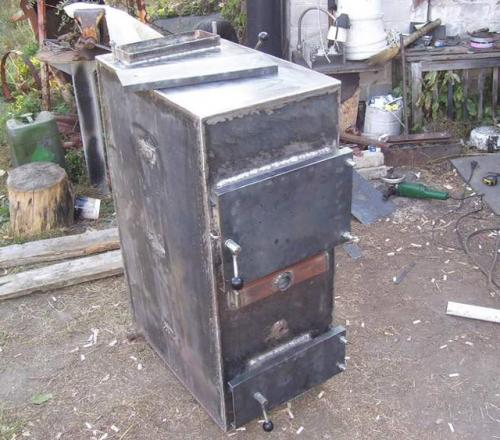

Сварка самодельного котла. Твердотопливный котел своими руками 02

Есть, однако, и более сложные устройства, которые тоже можно отнести к традиционным. Они оснащены перегородками и дроссельными заслонками, чтобы тягу было удобнее регулировать, а горячий воздух проходил большее расстояние до момента выхода в дымовую трубу. Такие перегородки существенно увеличивают КПД котла, поскольку больше тепловой энергии передается теплоносителю, а не просто «вылетает в трубу». Нужно понимать, что КПД котла это очень важный показатель.

Для подобных котлов можно использовать практически любое топливо – дрова, уголь, пеллеты и даже мусор. Главное, чтобы оно было как можно суше. С точки зрения производительности котлы простых конструкций едва ли могут претендовать на 50 % КПД, а в большинстве случаев он составляет всего лишь 15-20 %. Проблема заключается в том, что топливо слишком быстро сгорает, не успевая передать всю тепловую энергию воде в теплообменнике. В результате, большее количество тепла просто выводится в дымоход или его избыток заставляет теплоноситель закипать. Например, дрова нужно добавлять в топку каждый час, а угля хватит на 2-4 часа, но все равно он сгорает с избытком энергии и большими теплопотерями.

Более экономными и производительными являются современные котлы с перегородками и дроссельными заслонками. В них температуру сгорания топлива можно регулировать, а одной загрузки топлива хватает на 8-12 часов. Поэтому КПД таких установок нередко достигает 80 %.
