Возникает вопрос, почему в век современных технологий и бурного появления новых материалов проблема эффективной вентиляции все еще не решена. Дело в том, что при строительстве жилых и нежилых зданий предполагалось обязательное включение системы вентиляции в инженерные коммуникации здания. Помимо вытяжки, которая есть во всех кухнях и санузлах, проветривание осуществлялось с помощью дверей и щелей в окнах . Данные меры применялись в течение долгого периода времени, и были достаточными, чтобы обеспечить воздухом внутреннее пространство зданий.

С приходом новых оконных конструкций изменился и принцип обустройства оконного проема. Важным моментом является заделывание зазоров, щелей, препятствуя воздухообмену между улицей и помещением. Нарушение естественного доступа воздуха приводит к образованию повышенной влажности в помещении и духоте. Обитатели жилья начинают ощущать серьезный дискомфорт. Ситуацию усугубляет тот факт, что к воздуху, оставшемуся закупоренным в помещении, добавляются дополнительные запахи из соседских квартир, значительно ухудшая условия проживания.

Закрытые окна вызывают образование конденсата в самой пластиковой конструкции, ухудшая условия эксплуатации изделия. Оптимальным выходом станет открытие окна в режиме микропроветривания. Это избавит от излишней духоты и запотевших стекол.

Помогает также использование обычного режима проветривания, выбрав один из предустановленных вариантов положений. Многое будет зависеть от того, сколько камер. Для морозных условий и сурового климата оправданна установка многокамерных пакетов, препятствующих теплопотерям. Цена на подобные изделия выше, однако комфорт и экономия при сохранении тепла будут по достоинству оценены обитателями жилья.

Компенсационные отверстия в окнах. Системы вентиляции в окнах ПВ. 2019

Пластиковое окно - это технически сложный продукт, защищающий помещение от уличного воздействия. Для полноценного функционирования изделий важен каждый элемент, каждая деталь. При выборе пластикового окна рекомендуем обратить внимание, в том числе, и на системы отверстий в ПВХ-раме.

Согласно ГОСТ 30674-99 «Блоки оконные из поливинилхлоридных профилей. Технические условия » ПВХ-изделия должны включать в себя систему отверстий:

1. Система для осушения полости между кромками стеклопакета и фальцами профилей. Данная система отверстий просверливается в открывающихся элементах оконного блока, расположена в наиболее глубоких частях фальцев профиля.
2. Дренажная система (система для отвода воды). Данная система просверливается внизу горизонтальной части коробки оконного блока и при открытии окна заметна, с улицы дренажные отверстия закрываются декоративными накладками. Фальц коробки ПВХ-окна имеет уклон наружу, как раз в сторону дренажных отверстий, благодаря чему влага не застаивается и самоудаляется.

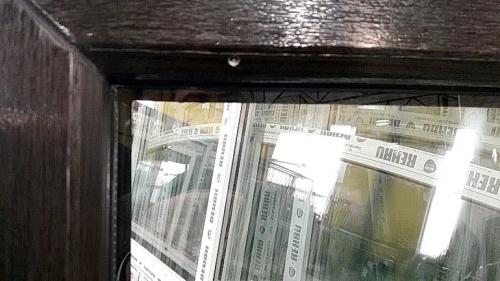

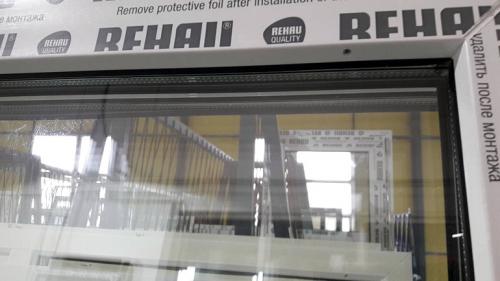

3. Система отверстий для компенсации ветрового давления. При ветровой нагрузке влага может не полностью покинуть профиль через дренажные отверстия. Это происходит из-за внешнего давления, оказываемого ветром. Соответственно, необходимо выровнять давление, чтобы впустить внутрь воздух. Поэтому такой тип отверстий выполняется в верхней части рамы. Ещё одним важным моментом является то, что система отверстий для компенсации ветрового давления и система для отвода воды должны фрезероваться со смещением не менее 50 мм. Если их профрезеруют на одном уровне, может появиться эффект свистка. Диаметр отверстий должен составлять не менее 6 мм.

4. Система отверстий для снижения нагрева цветных профилей. У профилей, обращенных цветной лицевой поверхностью на уличную сторону, в целях уменьшения теплового воздействия солнца и во избежание связанных с этим нежелательных деформаций, обязательно должна быть организована вентиляция всех внешних предкамер. Для этого в каждой штанге профиля, внешние предкамеры которой не были вскрыты при фрезеровании отверстий водоотвода / вентиляции, необходимо выполнить минимум по одному отверстию с каждой стороны.

Расположение дренажных отверстий в ПВХ. Как устроена дренажная система пластиковых окон

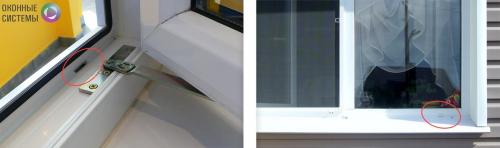

Для удаления воды служат дренажные отверстия в окнах ПВХ, расположенные у внешнего края фальца и возле внешнего притвора оконной рамы. Открыв створку, можно увидеть эти отверстия.

Поверхность профиля в этих областях имеет уклон наружу, как раз в сторону вентиляционных отверстий, благодаря чему конденсат не застаивается в полости и удаляется полностью.

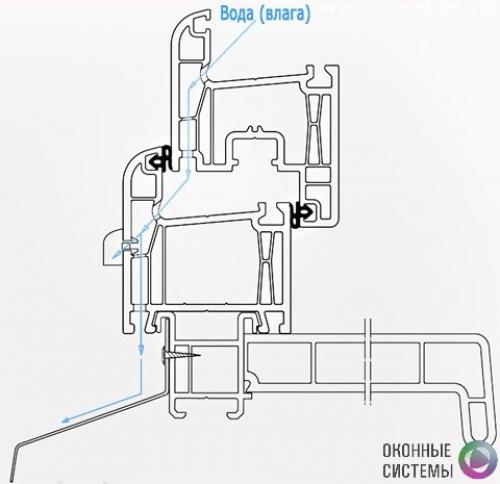

Куда ведут дренажные отверстия в окнах ПВХ? Часто на внешней поверхности оконной рамы можно увидеть небольшие козырьки. Это и есть выходы дренажной системы окна. То есть отверстие ведет в полость профиля, ближайшую к наружной поверхности. Наружное, выходное отверстие проделывается над горизонтальной перемычкой внутренней полости, которая ограничивает проникновение воды далее и выводит ее наружу. Декоративные козырьки на выходных водоотводных отверстиях в окнах ПВХ служат защитой от попадания внутрь внешней влаги и средством эстетического оформления окна.

Однако это не единственный вариант организации дренажной системы пластиковых окон. Канал отвода воды может проходить в полости профиля вертикально, до крайнего паза на его нижней поверхности. В этом случае отвод воды осуществляется через отверстие под профилем, которое не видно снаружи и хорошо защищено от атмосферной влаги.

При таком устройстве системы окна отлив должен устанавливаться только во второй паз профиля, иначе вода из канала будет попадать под отлив, что приведет к намоканию монтажного шва и расположенных ниже материалов.

Водоотводная система пластиковых окон вполне может сочетать оба способа вывода конденсата наружу. В любом случае следует очень внимательно отнестись к монтажу отливов и не успокаиваться при виде дренажных отверстий в окнах ПВХ на внешних плоскостях профилей.

Устройство осушающей системы пластиковых окон предусматривает и вентиляцию полостей, необходимую для беспрепятственного стока конденсата. Водоотводная система окна имеет такие же каналы и в верхнем рамном профиле. Это необходимо для выравнивания давления в дренируемых полостях. Выпуская наружу воду, водоотводная система окна одновременно впускает внешний воздух, благодаря чему конденсат «не зависает» в каналах из-за пониженного давления в полостях профилей.

Дренажные отверстия в окнах ПВХ гост. Система отвода влаги

Выполняется на этапе производства. ГОСТ 30674-99 определяет, что каждое окно должна быть оборудовано системой для вывода из камеры влаги — той, которая попала через внешнее уплотнение или выпала в виде конденсата между рамой и створкой окна. На деле это выглядит следующим образом: капли воды по водоотводящим каналам попадают в фальц рамы, стекают в водоотводящий шлиц и оттуда через дренажные отверстия на улицу.

Водоотводящие каналы и шлицы. Водоотводящие каналы в фальцах рамы, хотя и выглядят горизонтальными, на деле имеют небольшой уклон. Вода, образовавшаяся внутри окна, стекает по нему в специальный шлиц — его фрезеруют в цеху при изготовлении. В фальце также установлены с определенным шагом выравнивающие прокладки, так называемые «мосты», предназначенные для монтажа стеклопакета. Водоотводящие шлицы устроены так, чтобы влага не попала на металлическое армирование профиля и не вызвала коррозию.

Дренажные отверстия. Находятся на внешней стороне рамы, в нижней части. Через них излишняя влага уходит наружу. Эти же отверстия, как и водоотводящие каналы, служат и для проветривания внутренних полостей рамы и створки. Делают дренажные отверстия в трех направлениях: под углом со стороны стеклопакета (их закрывают специальными защитными колпачками), в нижней части внешней камеры створки (не нуждаются в заглушках) и на лицевой поверхности рамы (закрывают декоративными накладками). Закрываются эти отверстия для того, что бы осадки не проникали снаружи внутрь окна. Можно сделать и невидимые дренажные отверстия, но это дополнительная опция.

Сколько нужно? Согласно ГОСТ 30674-99 при длине профиля до 1000 мм делают два дренажных отверстия, более 1000 мм — три. Размеры дренажных отверстий для рам и импостов: 5×20 мм. Фрезеруются они в цеху, имеют продолговатую форму. Точное расположение должно соответствовать рекомендациям изготовителя профиля. Для обеспечения воздухо- и водонепроницаемости по всему контуру рамы и створки устанавливают пористое уплотнение. Хорошие окна имеют также компенсационные отверстия. Они располагаются в верхней горизонтальной части коробки и служат для того, чтобы давление внутри конструкции выравнивалось и уходила вода.

Просверлить отверстие в пластиковом окне для вентиляции. Убираем влагу из помещения

Большинство зданий жилого фонда оснащается самыми дешевыми и простыми системами вентиляции. Они состоят из примитивной вытяжки на кухне или в ванной комнате, а приток воздуха обеспечивают щели дверных и оконных проемов.

Данный вариант вполне успешно справляется в домах с обычными деревянными коробками, обеспечивая требуемые 30м³/час воздуха на человека, согласно нормативам. Если вы установите пластиковые окна и поставите уплотнители на двери, приток воздуха просто пропадет.

Это будет способствовать нарушению микроклимата помещения:

• увеличится влажность;
• в комнатах начнет становиться душно;
• появиться дискомфорт и ощущение недостатка свежего воздуха.

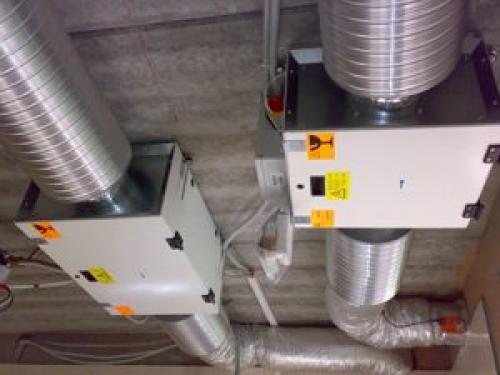

Принудительная вентиляция в квартире с пластиковыми окнами поможет решить много проблем

Может даже возникнуть «обратный отток» в вентшахте из-за дефицита атмосферных воздушных масс, т.е. возникнет переток воздуха из квартиры наружу. В результате в многоквартирном доме запахи из соседних квартир начнут поступать в вашу.

Вентиляция для пластиковых окон обладает своими особенностями. Например, многие пользователи заметят, что кроме безсквозняковой системы у них появится еще много других проблем, в частности, духота и запотевание стекол.

После претензий к фирме-производителю, будет дана рекомендация почти постоянно держать створки в режиме проветривания. Но, тогда в чем же плюс системы?

Микровентиляция в пластиковых окнах улучшает воздухообмен в помещении

Виды вентиляции

Мы рекомендуем вам заняться проблемой проветривания помещения еще на этапе покупки пластиковых окон.

Расспросите про их конструкцию подробнее и узнайте:

• есть ли форточка;
• присутствует «гребенка» на створке или нет. Цена устройства небольшая, зато польза от него довольно существенная;

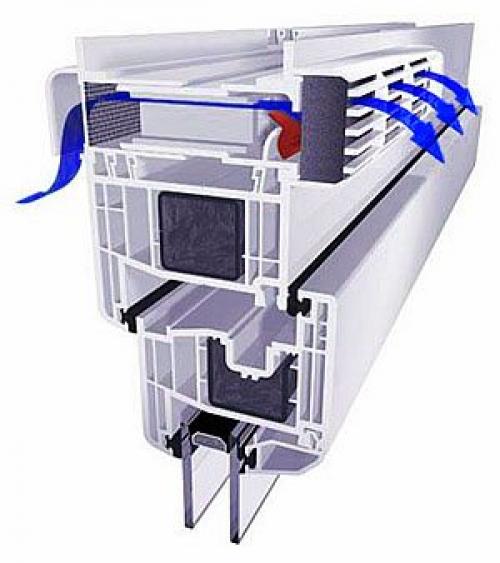

• применяется ли в ней вентиляционный клапан;
• может она осуществлять самовентиляцию.

Вентиляция окон ПВХ с помощью форточки

Рассмотрим их ниже:

Компенсационные отверстия в окнах ПВХ. Зачем нужны дренажные отверстия в пластиковых окнах

Оконные системы из ПВХ состоят из нескольких воздушных камер, благодаря чему надежно изолируют тепло и не промерзают зимой. Необходимое условие сохранения функциональности конструкций — наличие в профиле ПВХ-окон дренажных отверстий. При выпадении конденсата или осадков они отводят влагу из системы, обеспечивают внутрикамерную вентиляцию.

Зачем нужны водоотводящие каналы пластиковых окон ?

• Водоотведение . Внутрь ПВХ-рамы проникает влага, идущая сквозь негерметично закрытые створки. И для вывода жидкости наружу во избежание промерзаний и порчи системы требуется специальный механизм — дренаж. Устроен он достаточно просто, но способен исключить попадание воды на армирующий профиль. При скоплении достаточного объема влаги жидкость выходит на оконную поверхность по водоотводящему шлицу. Последний фрезеруется при производстве оконных профилей.

• Вентиляция внутри камер . Водоотводящие детали служат вентиляционными отверстиями в пластиковых окнах. Они помогают проветривать камеры — пропускают в профиль воздух. А влага беспрепятственно выходит на поверхность окон.

Сколько дренажных отверстий должно быть на раме ?

Минимальное количество вентканалов на оконной раме — два. Они бывают круглые, плоские. Крупногабаритные конструкции оснащаются большим числом воздушных отверстий. Обычно на каждую секцию более 60 см в ширину приходится по 2 вентканала. У секций шире 60 см их число увеличивают.

Можно ли самостоятельно сделать оконный дренаж ?

Редкое окошко нуждается в дополнительном высверливании вентканалов. Однако при такой необходимости их может просверлить заказчик профилей или монтажники. Перед сверлением необходимо найти разрез профильной системы с размерами и посчитать габариты наружной камеры. Лучше сверлить пластик фрезой. Но подойдет и стандартное сверло, по величине подходящее для вентиляционной заглушки. Обычно ее поставляют вместе с профилем.

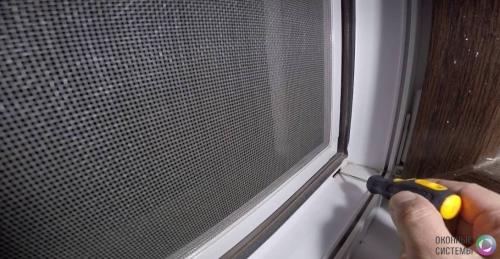

Как чистить дренажные отверстия в окнах ?

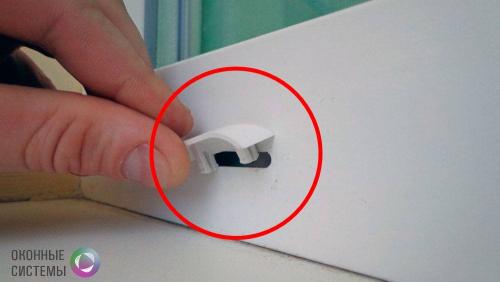

Водоотводная конструкция, чрезвычайно важная для функциональности и долговечности окон, практически незаметна благодаря заглушкам дренажных отверстий в тон профиля. Накладки защищают водоотводящие каналы от засорений и влаги. Периодически их все-таки нужно очищать. Засоры дренажной системы могут привести к печальным последствиям. Зимой замерзнет вода в пластике — он будет пропускать холод, профиль разрушится. Во избежание подобных неприятностей необходимо хотя бы 1–2 раза в год при мытье окон удалять пыль из дренажных каналов. Найти их просто. Откройте оконные створки. Внизу рамы вы увидите вентканалы. Для их очищения удобно использовать щеточку с пластмассовым ворсом, проволоку. Проще, быстрее и эффективнее убирать грязь пылесосом.
