Воздуховоды – это вентиляционное оборудование, используемое для перемещения воздуха.
Воздуховоды используются в системах кондиционирования и вентиляции.

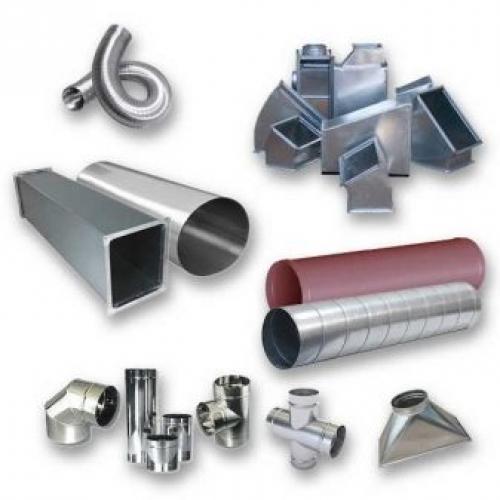

По форме воздуховоды могут быть как круглого, так и прямоугольного сечения.

В зависимости от материалов, из которых воздуховоды изготавливаются, воздуховоды подразделяются на металлические, металлопластиковые и неметаллические.

По конструкции воздуховоды делятся на прямошовные и спиральные, а по способу соединения – на фланцевые, бефланцевые и сварные.

Воздуховоды могут быть также гибкими, полугибкими, теплоизолированными и выполняющими роль шумоглушителя (звукопоглощающими) Гибкие воздуховоды предназначены для использования в качестве гибких воздуховодов, соединительных воздуховодов в общих и локальных сетях кондиционирования и вентиляции. Рекомендуется применять их в жилых помещениях и общественных зданиях. Шумоглушащие воздуховоды рекомендуется использовать для снижения акустического шума от вентиляционных агрегатов и оборудования.

Воздуховодами снабжаются не только вентиляционные системы, они также применяются и в кондиционировании.

Типы воздуховодов

Круглые воздуховоды

Круглыми воздуховодами в кондиционировании снабжаются канальные кондиционеры, но они также применяются и в промышленном кондиционировании на центральных и крышных кондиционерах. В квартире и офисных помещениях, а также в помещениях, где требуется незамысловатая бытовая вентиляция (вентилятор в окне или в стене), применяются круглые воздуховоды.

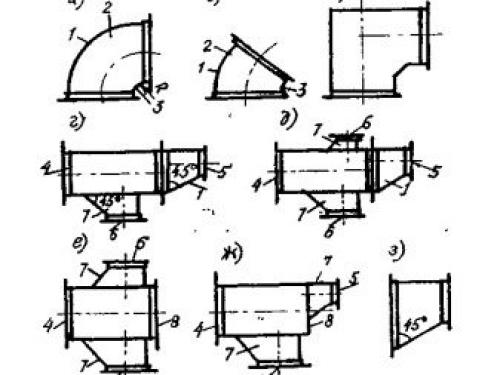

Элементы воздуховодов вентиляции. Типы фасонных частей воздуховодов и их выбор

Воздуховод представляет собой стальную трубу для формирования системы вентиляции . Из отдельных металлических элементов посредством крепежей и других изделий выкладывают путь, по которому впоследствии проходит воздух. Современные модели воздуховодов включают разные фасонные части, из которых собирается система.

Особенности

Основное предназначение воздуховодов – организация системы вентилирования помещений. Ветки конструкции постепенно прокладывают к каждой комнате в здании, а затем общий комплекс отводят к вентиляционному стояку. Благодаря правильной установке воздуховодов удается отрегулировать разные факторы:

Результатом становится комфортный микроклимат в помещениях. Воздуховоды, в свою очередь, собирают из отдельных деталей и элементов, которые имеют разные формы, конструкцию. Среди особенностей фасонных частей выделяют:

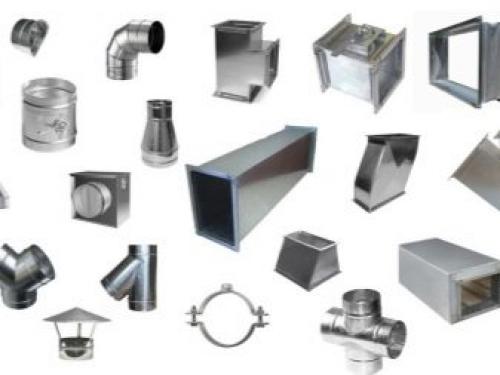

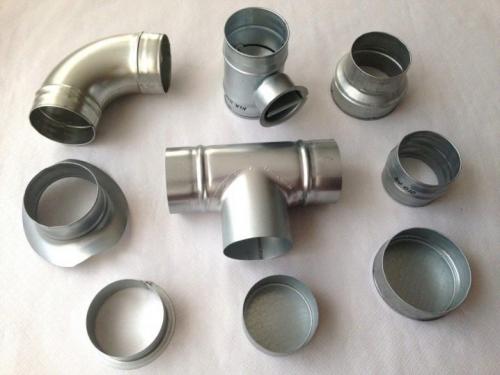

Фасонные части воздуховода включают различные фитинги и отрезки труб для организации вентиляции.

Разновидности

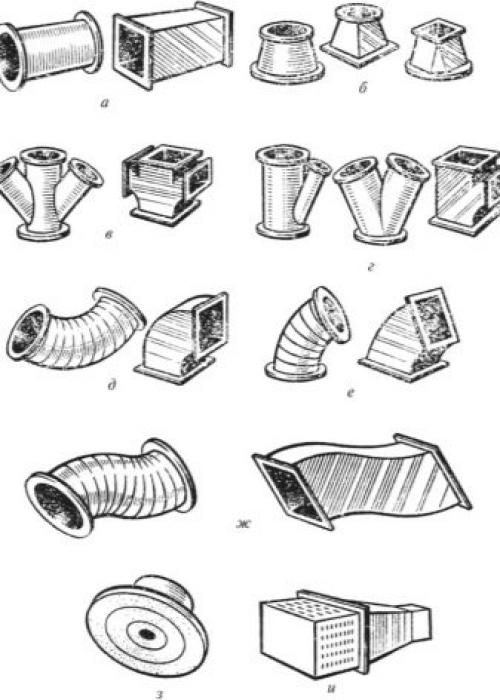

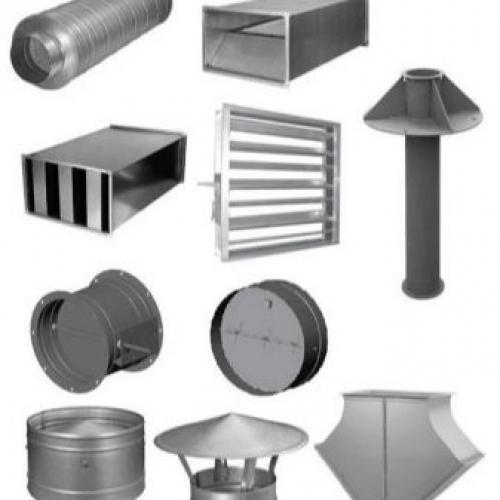

Воздуховод – целый комплекс фасонных частей, к которым относят разные составляющие.

Прямые отрезки . Представляют собой основную часть трубного канала, выглядят в форме прямой трубы.

Ниппель . Элемент, используемый для надежного соединения труб одного диаметра.

Заглушка . С ее помощью удается перекрыть отверстие трубы, защитить ее от проникновения внутрь вредных веществ, грязи, пыли или воды.

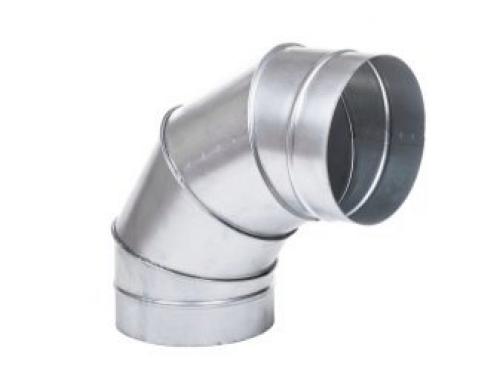

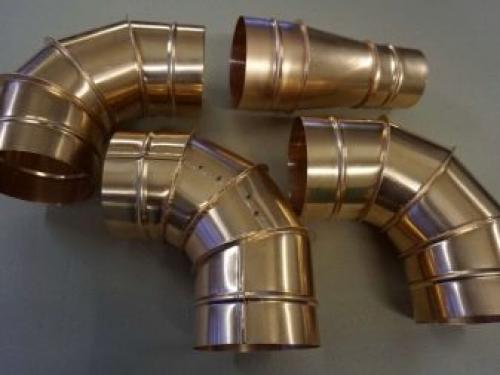

Отводы . Это угол или поворот, посредством которого удается повернуть систему вентиляции в требуемую сторону.

Заслонки и клапаны. Необходимы, если требуются закрытые ветки, нужна регуляция потока.

Утки . Их используют, если происходит смещение уровня прокладки труб. В этом случае можно обойтись без отводов.

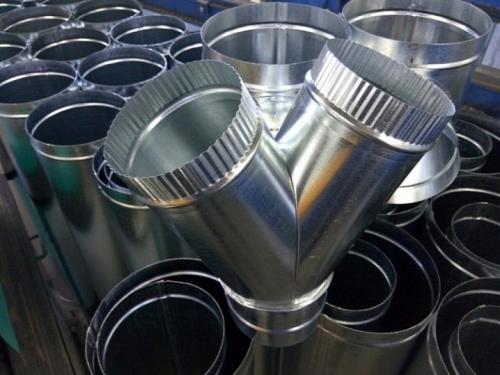

Крестовины . Элементы разводки воздуховода по требуемым направления и формирования веток.

Зонты . Выступают в качестве защиты трубопровода, предотвращая проникновение осадков.

Производители выпускают фасонные части разных сечений. Вот основные варианты.

Круглые . Отличаются повышенной герметичностью, снижая риск потери воздушных масс. К дополнительным плюсам относят простоту монтажа, небольшой вес и отсутствие падения давления в организованной из круглых элементов системе.

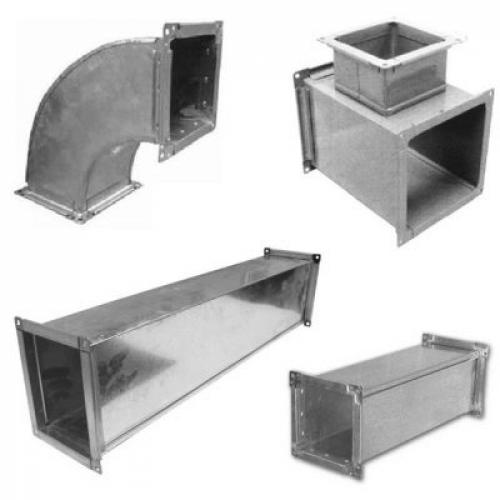

• Прямоугольные . Воздуховоды такого типа изготавливают из материалов высокой прочности. Фасонные части не потребуют особых усилий при монтаже, среди плюсов выделяют высокую пропускную способность и плотность.

Воздуховоды формируют как из круглых, так и из прямоугольных фасонных частей, нередко комбинируя элементы.

Материалы

Фитинги, ниппели, зонты и другие элементы системы вентиляции изготавливают из разных материалов.

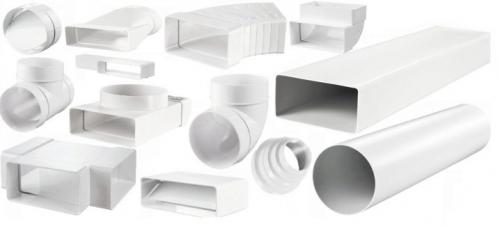

Пластик или ПВХ . Считается довольно бюджетным вариантом, из которого изготавливают как круглые, так и прямоугольные элементы. К другим плюсам материала относят отсутствие коррозии, безопасность использования и простоту монтажа. Недостаток – незащищенность от огня.

• Сталь . В этой категории выделяют два вида воздуховодов: из оцинкованной или нержавеющей стали. Первые отличаются универсальным использованием, позволяя применение конструкций практически в любом помещении. Вторые обладают повышенной устойчивостью к коррозии и долгим сроком службы. Кроме того, воздуховоды из нержавейки легко монтируются и не подвергаются воздействию влаги.

Отдельной категорией выступают гофротрубы, среди преимуществ которых выделяют:

Гофрированные трубы из металла считаются довольно востребованными на рынке и уже несколько лет не теряют популярность.

Советы по выбору

Подбор фасонных частей для устройства воздуховода – сложный процесс, к которому стоит подойти тщательно. При выборе элементов необходимо учитывать несколько факторов.

Размеры . Фасонные части могут быть разных размеров. Круглые элементы обладают диаметром от 100 до 800 мм, а прямоугольные в своих габаритах достигают размеров в 600х600 мм или 300х500 мм, если речь идет о деталях неправильной формы.

Способ прокладки . От этого зависят нагрузки, которые будет испытывать система в процессе эксплуатации, а также толщина и сечение фасонных частей. Поэтому необходимо принимать во внимание при покупке элементов воздуховода, как именно они будут уложены.

Стоимость . Не стоит отдавать предпочтение дорогостоящим элементам, так как не всегда они демонстрируют надежную работу. Лучше тщательно изучить рынок и характеристики каждой комплектующей. При грамотном подходе можно собрать прочную и в то же время бюджетную систему.

Производитель . Рекомендуется выбирать фасонные части, выпущенные зарекомендовавшими себя компаниями. Можно предварительно изучить отзывы, ознакомиться со свойствами элементов.

Материал . При выборе фасонных частей стоит ориентироваться на собственные предпочтения и финансовые возможности. Следует задуматься, в каких условиях будет эксплуатироваться система вентиляции. Например, пластик хорошо работает в бытовых системах, но не способен работать при больших нагрузках. Сталь подойдет для устройства воздуховода в тяжелых производствах, а металл из оцинковки станет отличным вариантом для вентиляции офисов или лабораторий.

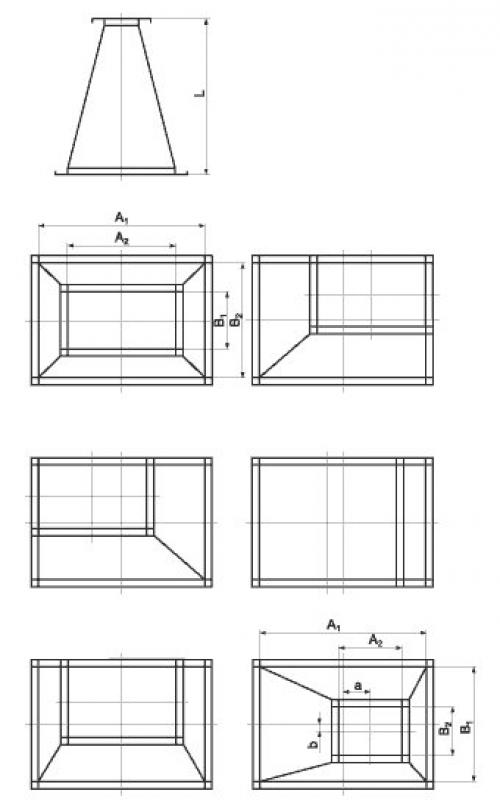

Типы переходов воздуховодов. Переход прямоугольный

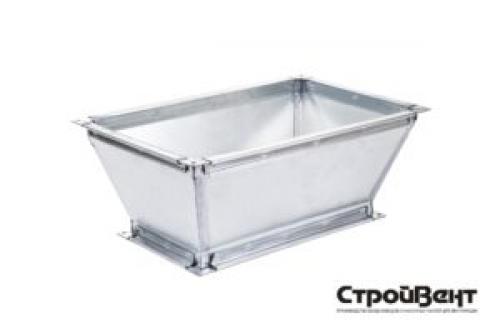

ООО «ТПФ «СтройВент» осуществляет изготовление и поставки прямоугольных переходов для воздуховодов прямоугольного сечения, которые могут использоваться в вентиляционных системах любого назначения.

Гарантии высокого качества изделий

Мы предлагаем продукцию высочайшего качества, выполненную из первоклассной оцинкованной стали и соответствующую всем необходимым сертифицированным требованиям.

Изделия отличает:

• Конструктивная прочность и долговечность;
• Простота установки;
• Отличная пропускная способность;
• Отсутствие необходимости в специализированном обслуживании.

Доступный ассортимент типовых прямоугольных вентиляционных переходов представлен на данной странице.  Фасонные изделия с нестандартными характеристиками производятся по индивидуальным заказам клиентов.

Финансовая и практическая выгода

Купить прямоугольные переходы для воздуховодов, обратившись в компанию «СтройВент», имеют возможность юридические лица из любого российского города.

Очевидные преимущества сотрудничества:

• Принимаем заказы удаленно;
• Реализуем прямоугольные переходы для воздуховодов по выгодным ценам;
• Оперативно доставляем продукцию по всей территории Санкт-Петербурга и Ленинградской области, а также отправляем ее в регионы;
• Выстраиваем взаимоотношения с клиентами на договорной основе;
• Предоставляем гарантию на изделия.

Заинтересовались нашим предложением? Просто выберете прямоугольные переходы из оцинкованный стали нужного типоразмера из представленного на сайте ассортимента и оформите заказ!

Воздуховоды.

Воздуховод  — система труб из металла или пластика, размещённых в помещении с целью обеспечения воздухообмена путём подачи и вытяжки воздуха. Воздух может подаваться и вытягиваться как естественным , так и искусственным путём с помощью вентиляторов .

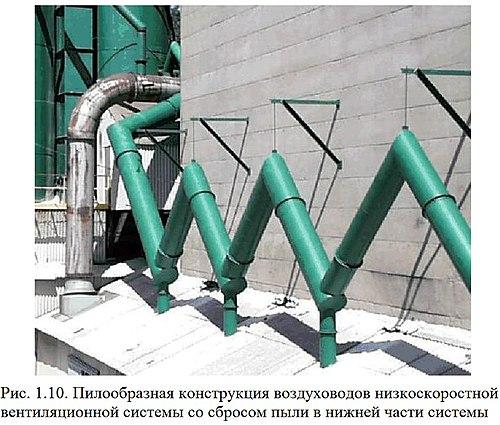

Воздуховод пилообразной конструкции низкоскоростной вентиляционной системы. Это предотвращает засорение воздуховодов, см викиучебник

Воздуховоды бывают круглого и прямоугольного сечения .

Вентиляционный воздуховод  — магистральная сеть в вентиляции, по которой подаётся воздух в помещение, а также удаляется через них. Вентиляционные воздуховоды выполняются из разных материалов. В основном это оцинкованная или чёрная сталь, но встречаются также воздуховоды из пластмассы или прочной фольги. Вентиляционные воздуховоды применяются для установки в вентиляционных системах и кондиционерах таких типов как: канальный, центральный и крышный кондиционер. Также воздух, проходящий в вентиляционных воздуховодах, можно очистить, подогреть, и так далее.

Гибкий воздуховод (Flexible Duct) представляют собой гофрированный рукав, изготовленный из алюминиевой фольги , полиэстеровой плёнки, комбинированных материалов, армированных стальной проволокой. Применяются в системах вентиляции , кондиционирования и воздушного отопления . Могут быть как изолированными, так и неизолированными. Воздуховоды как правило поставляются стандартных диаметров 4", 5", 8", 10", 12", 14", 16", 18", 20". Длина воздуховодов:

В последнее время, ввиду небольшой стоимости, применяются в системах аспирации и системах транспортирования легких сыпучих продуктов.

В статье не хватает ссылок на источники (см. рекомендации по поиску ).

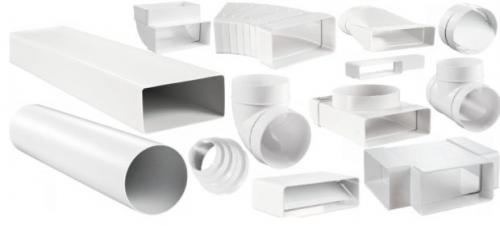

Из чего делают воздуховоды. №3. Пластиковые трубы для вентиляции

Пластиковые вентиляционные трубы вытеснили оцинкованные из жилых помещений и уже активно используются в некоторых промышленных зданиях. Изготавливают такие воздуховоды из поливинилхлорида (ПВХ), полиуретана и полипропилена , причем два последних вида не приобрели широкого распространения. Когда говорят о пластиковых вентиляционных трубах, обычно подразумевают изделия из ПВХ.

Основные преимущества :

• цена. Стоят пластиковые трубы намного дешевле металлических;
• небольшой вес, простота разрезания, легкая технология сборки и крепления труб позволяют говорить о максимальной простоте монтажа;
• стойкость к коррозии и гниению;
• гладкие стенки позволяют максимально свободно проходить потокам воздуха;
• отличные показатели шумоизоляции, что немаловажно;
• долговечность;
• симпатичный внешний вид, так что если за стенами или за потолком трубы спрятать не удается, то портить картинку они не будут;
• по ассортименту возможных размеров пластиковые трубы, конечно, уступают металлическим, но в абсолютном большинстве случаев существующего выбора будет достаточно, чтобы обустроить даже самую сложную вентиляционную систему. Пластиковые трубы выпускаются длиной от 3 до 12 м , сечением от 16 до 1600 мм.

Главный недостаток материала – неспособность выдерживать высокие температуры. ПВХ сохраняет свои первоначальные эксплуатационные качества при температурах не выше +80⁰С. Если говорить об обычной домашней вентиляции, то там таких температур никогда и не бывает. Если же речь идет об отводе горячего воздуха, например, от камина или же в производственных условиях, то придется сделать выбор в пользу металлического аналога.

Немногочисленные противники пластиковых труб упрекают продукцию в невысокой прочности. Глупо было бы спорить с тем, что пластик нежнее металла, но вентиляционные трубы, как правило, монтируют скрытым образом, поэтому воздействие на них извне минимальное, а это значит, что меньшая прочность не способна никоим образом повлиять на долговечность.

Воздуховоды для приточной вентиляции. ФОРМА СЕЧЕНИЯ И РАЗМЕР

Проектируя системы вентиляции жилых и промышленных помещений, чаще всего используют воздуховоды прямоугольного и круглого сечения. Реже, при необходимости, можно применять изделия с эллиптическим сечением.

Круглые воздухопроводы более просты в изготовлении, для их производства нужно меньше материала. Если для производства используется металл, его затраты на круглые изделия на 20…25% меньше, нежели на воздуховоды прямоугольного сечения. Купить воздуховоды с круглым сечением будет более выгодно с финансовой точки зрения.

Преимуществом круглых воздуховодов является:

- высокая герметичность;

- высокая скорость подачи воздуха;

- низкие показатели шума;

- небольшой вес;

- простота установки.

Преимуществом моделей с прямоугольным сечением является:

- оптимальное расположение в пространстве (занимают минимум полезной площади);

- их легко подстроить под особенности объекта;

- широкие возможности при планировке помещений.

Монтаж воздуховодов круглого сечения чаще выполняется в промышленных помещениях, а квадратного – в частных домах, квартирах, на дачах.

Согласно нормам СНиП воздухообмен в жилых домах (квартирах) должен быть не меньше 30 м³/час на одного члена семьи. Необходимый объем воздуха, при условии естественной вентиляции, способен обеспечить воздуховод диаметром 0,15 м.

Для круглых воздуховодов наиболее распространенными являются диаметры от 0,1 до 0,2 м. Прямоугольные воздуховоды имеют размеры от 0,1х0,055 м до 0,2х0,06 м. При необходимости могут изготавливаться воздуховоды и больших размеров.
