Чтобы вентиляция в погребе функционировала эффективно и в то же время минимально влияла на температуру в помещении, следует правильно подобрать диаметры труб. Последние должны пропускать определенный объем воздуха, ни больше, ни меньше. Согласно общепринятой методике, поперечное сечение воздуховода рассчитывается так:

F = L / 3600 x ϑ, где:

·         F – размер сечения, выраженный в м²

·         ϑ – скорость воздушного потока в трубе, м/с;

·         L – требуемое количество воздуха, м³/ч.

Теперь по порядку. При естественной и принудительной вентиляции поток движется по каналам с разной скоростью. В первом случае она составляет 0,5—1 м/с, во втором может достигать 8 м/с. Для расчета природной тяги в формулу ставьте значение 0,5 м/с.

Чтобы правильно определить значение L, нужно посчитать объем подвала и умножить его на кратность воздухообмена (число, обозначающее, сколько раз за 1 час нужно обновить воздушную среду помещения). Для хранения овощей норма кратности составляет 2, значит, для погреба размерами 3 х 2 х 2 м понадобится 12 х 2 = 24 м³ свежего притока в час. Если считать по этому примеру дальше, то получим сечение:

24 / 3600 х 0,5 = 0,013 м².

Используя формулу площади круга, определяем диаметр канала, в нашем примере он равен 0,13 м или 130 мм. Подбираем трубу из сортамента, ближайшая – 150 мм (надо брать больший размер, а не меньший).

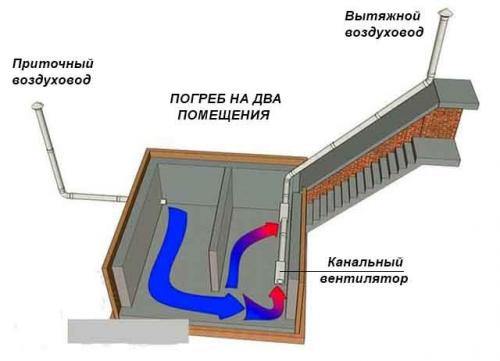

Когда необходимо устроить вентиляцию подвала с механическим побуждением, воздуховоды считаются по этой же методике. Оптимальная скорость движения – 8 м/с, а потребность L принимается по назначению помещения. Например, кратность обмена для спортзала составляет 3, тогда величина притока в подвале 5 х 10 х 3 м равняется 150 х 3 = 450 м³/ч. Такой же должна быть производительность вентилятора, а диаметр воздуховодов благодаря большой скорости выйдет таким же – 150 мм.

Вентиляция в погребе с одной и двумя трубами – схемы, устройство

Проверенный временем способ хранения запасов на зиму по-прежнему имеет смысл – будь то собственный урожай, консервация или рыночные приобретения. Попутное использование – хранение вина, пива или других домашних алкогольных напитков.

Правильная вентиляция в погребе устраивается с учётом климатических условий, расположения погреба, понимания процессов, которые там происходят.

Общие требования к помещению

Полная температурная стабильность достигается на глубине около 3 м. Северо-восточное расположение входа также помогает сохранять нужные параметры. Надёжная гидроизоляция стен, пола, утепление потолка – аксиома.

Деревянные полки, контейнеры или стеллажи являются нормой, поскольку древесина проводит тепло и холод очень медленно, на ней не образуется конденсат. При использовании в подземных хранилищах её не пропитывают защитными составами, а покрывают олифой.

Циркуляция воздуха имеет решающее значение в борьбе с образованием плесени, поэтому полки, контейнеры должны находиться на расстоянии 3–8 см от стен и пола.

Для отдельно стоящих подземных погребов предпочтительный пол – утрамбованный грунт, естественный источник постоянной температуры и влажности. Бетон хорошо работает и практичен для подвала под жилыми помещениями. А также при высоком уровне грунтовых вод, в местностях, где наблюдается повышенное выделение газа радон.

Каждому погребу нужен термометр и гигрометр для измерения температуры и влажности. Крепится он посредине высоты помещения. Показания следует контролировать, если это возможно, ежедневно.

Как это работает

Теоретически погреб – это любое место, которое использует естественные охлаждающие, изолирующие и увлажняющие свойства грунтов. Для правильной работы в нём должна поддерживаться положительная температура от 1° до 4,5° C, уровень влажности от 85 до 95%. Летом в пределах 7 – 8 градусов, но и 12 – тоже не критично.

Минимальные положительные температуры замедляют выделение газообразного этилена из овощей и фруктов, останавливают рост микроорганизмов, которые вызывают гниение. Высокий уровень влажности предотвращает потерю влаги в результате испарения и, соответственно, увядание запасов.

Постоянный микроклимат формируется за счёт того, что температура на глубине изменяется – в отличие от поверхности – в значительно меньших пределах, так земля имеет небольшую теплопроводность.

Для получения требуемого микроклимата и служит вентиляция в погребе.

Системы вентиляции

Их две: естественная и принудительная. Наиболее подходящей будет естественная, приточно-вытяжная. Физический принцип работы: температурная разница атмосферы и подземного помещения вызывает движение воздушных потоков. Между ними происходит воздухообмен.

Преимущества:

• Возможность построить самостоятельно.
• Небольшая стоимость.
• Не используются энергоносители.
• После определения оптимального режима работы не требует (за исключением особо морозных дней) постоянного контроля.

Переход от естественной к принудительной достаточно прост. При возникновении нештатных ситуаций достаточно увеличить воздухообмен за счёт подключения к вытяжке канального вентилятора низкого напряжения.

Естественная вентиляция имеет два варианта: с одной или двумя трубами.

Однотрубная

Вентиляция погреба с одной трубой – это устройство только вытяжки. Роль приточки выполняет входная дверь или люк. Такая схема применяется мало, в совсем небольших (до 6 м²) или старых погребах.

Вход или лаз приходится всегда держать приоткрытым, что неудобно: приходится устраивать защиту от грызунов.

Диаметр тубы при такой схеме – не менее 200 мм. Её делят на два канала с задвижками и таким образом обеспечивают воздухообмен.

Двухтрубная

Вентиляция погреба с двумя трубами – универсальная схема, которая может работать как естественным образом, так и принудительно.

Основные элементы.

1. Приточная труба – обеспечивает подачу воздуха.
2. Зонтик (ещё лучше дефлектор), сетка для защиты от осадков, мусора и грызунов.
3. Входной участок трубы располагается на высоте 20 – 30 см от пола.
4. Вытяжная труба на расстоянии 0 – 10 см от потолка.
5. Аналогично п. 2.

Устраивается вентиляция одновременно со строительством. Других вариантов просто нет. На фото не видно, как будет заходить приточка. Не рекомендуется делать повороты с углом 90°. Лучше использовать два отвода по 45°.

Расчёт диаметра труб

Важная величина для организации достаточного воздухообмена. Высчитывать её можно несколькими способами.

В профессиональных овощехранилищах её рассчитывают в зависимости от количества и видов овощей. 100 кг картофеля требуют 3,5 куба воздуха в час, 100 кг моркови, лука – 7,5 кубов.

Расчёт идёт по формуле:

F = L/3600 х V , (1)

где

F – площадь трубы в м²,L – объём необходимого воздуха,V – скорость потока. Принимается за 1 м/с,3600 – количество секунд в 1 часе.

На хранении будет находиться 300 кг картофеля, 100 кг других овощей.

Необходимый диаметр = 80 мм.

Вентиляция в гараже. Организуем вентиляцию гаражного погреба

В качестве примера возьмем гараж длиной 6 м с отдельным подвалом 2 х 3 м и смотровым приямком. Здесь важно соблюсти одно условие: воздух гаражного помещения и канавы не должен проникать внутрь овощного хранилища, как предлагают схемы некоторых интернет-ресурсов.

Рекомендация. Прокладывайте в погреб обособленные вентканалы, не связанные с другими помещениями.

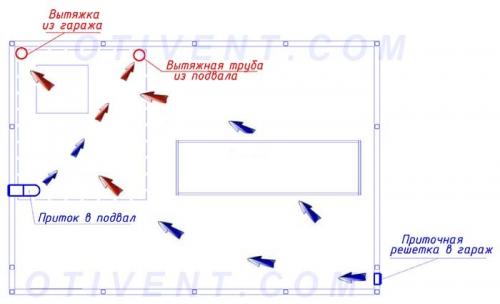

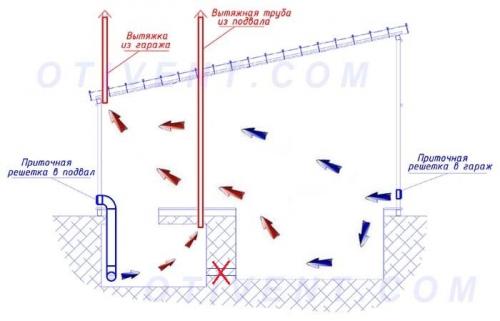

Как правильно делается вытяжка из подвала в гараже:

1. Через перекрытие заведите в подземное хранилище 2 вертикальных воздуховода – приточный и вытяжной.
2. Трубу притока опустите до высоты 10—20 см над полом, второй конец выведите на улицу по кратчайшему пути.
3. Вытяжной канал начинается под потолком погреба, транзитом проходит через автомобильный бокс и поднимается над кровлей (высота 1,5—2 м).

Ставить переточную трубу из смотрового приямка в овощной погреб не допускается, туда нужно подавать только свежий воздух

Совет. Транзитный участок вертикальной трубы, пересекающий гаражное помещение, обязательно утеплите. Иначе нагретый и влажный подвальный воздух станет выделять конденсат от соприкосновения с холодными стенками. Вы не достигнете желаемого результата – удаляемая влага стечет водой обратно в хранилище.

Воздуховоды монтируйте из тех же серых пластиковых труб с уплотнительными резиновыми кольцами в раструбах. Альтернативный вариант – асбестоцемент, но его ставить сложнее из-за приличного веса и отсутствия заводских фитингов.

Приточный воздухопровод заводится в подвал двумя способами:

• пропустить вентканал сквозь подвальное перекрытие в бокс, повернуть коленом и выйти наружу сквозь стену (высота 200—500 мм от уровня земли);
• сразу пройти подвальную стену, повернуть кверху и вертикально вывести трубу на улицу через отмостку.

Вентиляция погреба из канализационных труб. Строение вытяжной системы

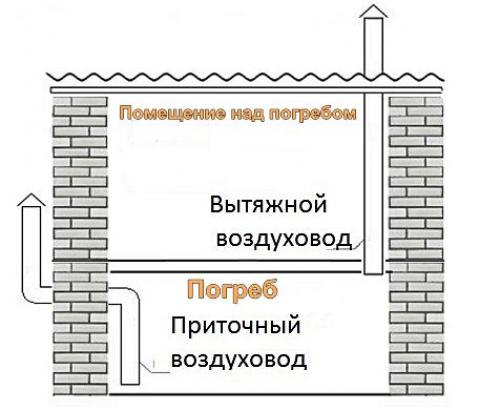

Вытяжная труба — используется для очищения воздушных масс внутри помещения. Подходящее место для монтажа — в одном из углов погреба. Важно учесть, что нижняя часть воздуховода должна быть установлена в самой верхней части комнаты. В помещении вентиляционный проход должен быть вертикальным. В местах выведения должен быть выступ над коньковой частью примерно на 50 см или больше.

Для уменьшения конденсатных масс, которые будут образовываться внутри трубы, требует провести утепление воздуховода. Процедура утепления не занимает много времени и не требует специальных навыков. Для работы потребуются одна труба чуть большего диаметра и минеральная вата или другой утеплитель. Одна труба размещается внутри второй, а полое пространство заполнятся утеплителем.

Способы установки:

1. Простая схема вентиляции погреба — сквозным методом: труба проходит сквозь пол, поднимается по углу стены и выводится через потолок и крышу;
2. Более сложная — через стену, когда нижняя часть вытяжной трубы располагается горизонтально и поднимается вверх уже на поверхности. Подходит эта схема также для надземного насыпного строения .

Приточная труба обеспечивает помещение погреба свежим воздухом. Обычно труба устанавливается в углу напротив воздуховода вытяжного типа. Высота нахождения открытого конца трубы от уровня пола составляет 40-50 см. Далее она проходит через участки перекрытий и также приподнимается на 25-30 сантиметров от пола.

вентиляция в погребе схема 3

Приточный воздуховод должен устанавливаться таким образом, чтобы ее нижний срез не доходил до уровня пола примерно на 45-50 см. Приблизительно такое же расстояние должно быть между верхним срезом и уровнем земли.

Важно учесть, что верхний срез обязательно накрыть защитной решеткой. Это поможет защитить продуктовые запасы от грызунов, мышей, крыс и прочих незваных гостей. Можно использовать металлическую сетку.

Воздух передвигается по вентиляционным каналам из-за разности в удельной массе теплых и холодных воздушных масс.
Если перепад температуры будет слишком разительным, внутри помещения образуются сквозняки.

В другом случае, наоборот — воздух будет застаиваться. Чтобы урегулировать движение воздушных масс используются задвижки. Их устанавливают на обеих трубах — как вытяжной, так и приточной.

Преимущества естественной вентиляции:

• небольшая стоимость — вентиляция погреба своими руками не требует значительных финансовых затрат;
• экономия электроэнергии;
• возможность самостоятельного монтажа;
• нет необходимости постоянного контроля, обычно требуется только в зимнее время при резком похолодании;
• сочетаемость с другими вентиляционными системами, или системами кондиционирования воздуха, которые могут быть установлены в доме, при необходимости можно дополнительно установить принудительную вентиляцию для погреба.

По окончанию монтажа очень важно проверить работоспособность системы. Чтобы проверить правильность работы вентиляционной системы подойдет обычный бумажный лист, который следует приложить к отверстию вентиляции.

Проверяется очень просто: если лист колеблется под потоками воздуха, значит вентиляция в погребе своими руками установлена правильно. Таким же образом проверяется работоспособность системы воздуховода в погребе с одной трубой.

Вентиляция неотапливаемого гаража. Как правильно сделать вентиляцию в теплом гараже?

Просьба . Подскажите как правильно сделать вентиляцию в гараже с подвалом. Капитальный гараж находиться в кооперативе под единой крышей на 1 этаже. Задняя стена граничит с улицей. Из нее через отверстия на разной высоте выведены внутрь гаража гофрированные трубы диаметром 10 — 15 см. одна в сам гараж. другая вдоль стены в подвал. Обе трубы утеплены и из них с улицы поступает холодный воздух зимой. В воротах наверху сделаны отверстия скорее для отвода поступающего воздуха с улицы или для вентиляции. В коридоре между гаражами зимой тепло температура около 10 гр.

В гараже вдоль боковой стены имеется трубы отопления. Температура в гараже пр. 12 гр. В подвале держится в пределах 10 гр. Подвал сухой. Предстоит сделать ремонт в подвале под теплое помещение с вводом труб отопления и изолированным отдельным входом.Также планируется зашить весь пол гаража досками на лагах. Смотровой ямы не будет.

В связи с этим возникают вопросы. что нужно сделать для правильной вентиляции в гараже и особенно в подвале. Жду всякого мнения на этот счет. Заранее спасибо.

Чтобы выполнить точное планирование, нужно определить задачи вентиляции. В первую очередь это обеспечение условий для пребывания в помещении людей. С учетом того, какие процессы в помещении будут происходить. Ну и конечно, для обеспечения условий нормальной эксплуатации помещения. Соответственно от этого и нужно отталкиваться.

Если подвал предполагается использовать как складское помещение, то для его небольших объемов достаточно будет вентиляции естественной. Для этого подойдут пластиковые вент. короба (продаются в строительных магазинах). Хватит одного канала с выходом на крышу или в верхнюю часть наружной стены. Входной оголовок в подвале, вверху под потолком. Поступление воздуха предполагается неорганизованное, через вход. Если на входе плотно пригнанная дверь (люк) в ней нужно сделать отверстия закрытые шиберной решеткой для регулирования (желательно). Входной оголовок вент. канала оборудовать регулируемой задвижкой (клапан, мембрана, жалюзи — не принципиально).

Другое дело, если же предполагается длительное пребывание в подвале людей. В этом случае для усиления воздухообмена потребуется вытяжной вентилятор.

Теперь гараж. Снова таки, какова цель вентиляции? Если это обычный воздухообмен для удаления влаги, некоторого количества выхлопных газов остающихся при пуске двигателя, то описанной вами существующей вентиляции вполне достаточно. Если же предполагается длительное пребывание в гараже и проведение каких либо работ, то потребуется принудительная вентиляция.

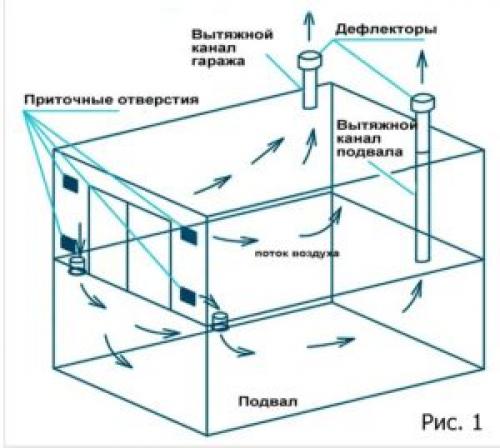

Чтобы представить себе, как должна функционировать вентиляция вам стоит нарисовать схему наподобие приведенной на рисунке 1. Конечно, это не проект, а просто пример рассуждений, в вашем случае все может быть устроено по другому. Но такая схема наглядно покажет как и что работает.

Как правило, для успешного планирования вентиляции подобных небольших сооружений довольно понимания основных принципов: то есть, что теплый воздух поднимается вверх, и если из помещения воздух куда-то выбрасывается, откуда-то он должен поступать. И наоборот.

Что касается такого устройства как дефлектор, он предназначен для усиления естественной тяги вент канала за счет создания разряжения у выходного оголовка (за счет движения воздуха на улице).

2 комментария

Стас

Добрый день!
Строю дом. Гараж на две машины находится сбоку (пристроен к дому с выходом из дома, длина гаража 12 метров). Из гаража выход в цокольный этаж, подвал под всем домом. При спуске в подвал установлю дверь. Гараж планирую отапливать. Скажите, как поступить с вентиляцией? С одной стороны, без циркуляции воздуха нельзя, с другой — всё тепло будет выветриваться. На стене гаража сделано три окна. Спасибо!

Евгений В. Морозов

Тут и кроется хитрость. Без циркуляции воздуха вполне даже можно. Дело ведь не в циркуляции. Задач у вентиляции две — убирать «грязный» воздух, замещая его свежим и обеспечивать баланс влажности. Чтобы эта задача решалась эффективно, применяют регулировку и принудительную вентиляцию.
Т.е. вы заехали, выхлопные газы надо вентилировать значительно, но это не долго. Далее, влажность (ну с дождя или снега заехали), вот тут сильного движения воздуха не нужно, можно выключить вентилятор и ограничится естественной вентиляцией.
А если в гараже сухо и никого нет, вентиляция по сути не нужна. Потому, воздух то никак не «портится».
Ну, а если бюджет позволяет, для энергосбережения — централизованная вентиляция снабженная рекуператором. А уж совсем «по современному» то и кондиционированием.
В идеале — забираем воздух снаружи, повыше (там меньше пыли), очищаем фильтрами, греем его или охлаждаем рекуператором, дополнительно греем или охлаждаем системой кондиционирования.

Вентиляция погреба в гараже зимой. Вентиляция погреба зимой

Особенность погреба заключается в том, что внутри него сохраняется положительная температура воздуха, которая не опускается ниже +3⁰ С даже зимой. При этом необходимо поддерживать оптимальный температурно-влажностный баланс для долгого хранения собранного урожая.

Закрывать ли вентиляцию погреба зимой? Только при сильном похолодании и на короткий срок. Зимой вентилирование погреба должно быть обязательно. Без проветривания внутри быстро появится сырость. Осевшая на овощах влага будет способствовать их загниванию, урожай пропадет. Кроме того, образуется плесень, грибок и в следующий сезон без специальной обработки погреба собранный урожай храниться не будет.

При сооружении вентиляции необходимо предусмотреть заслонки вентканалов. При наступлении морозов ими перекрывается часть трубы для снижения притока холодного воздуха. Вытяжная труба также прикрывается для снижения тяги. Полностью закрывать вентиляцию нужно только в особенно холодное время. Когда наступает потепление проветривание необходимо обязательно возобновлять.

Чтобы убрать излишнюю сырость внутри погреба при закрытых вентканалах можно поставить емкость с гигроскопичным веществом, например, песком, негашеной известью, опилками и т.д. Они впитают в себя часть влаги, конденсат не будет оседать в большом количестве на поверхностях сооружения. Также можно воспользоваться обогревательным оборудованием для непродолжительной просушки помещения и дополнительного обогрева в зимний период.

Кроме того, следует помнить, что внутри вытяжной трубы погреба может образовываться иней, затрудняя отток влажного воздуха. Вытяжку необходимо периодически осматривать, при необходимости очищать. Если вытяжная вентиляция в погреб утеплена, иней не будет образовываться, но возникнет много конденсата. Это нужно предусмотреть, заранее установив емкость для сбора конденсата, своевременно освобождая ее от жидкости.
