Чертеж печи металлической для бани. Печи для русской бани, сделанные своими руками
Самое главное при изготавливании по чертежам металлических печей для бани своими руками – это учесть, что невозможно при разогретых металлических стенках поддерживать нужную температуру в пределах 60-65 ºС (прочитайте: “Чертежи банной печи из металла – строим печь своими руками”). Обязательно придется перетапливать, что сопровождается излучением сильных ИК волн, при котором довольно тяжело находиться рядом с печью.
Решить эту проблему можно двумя методами:

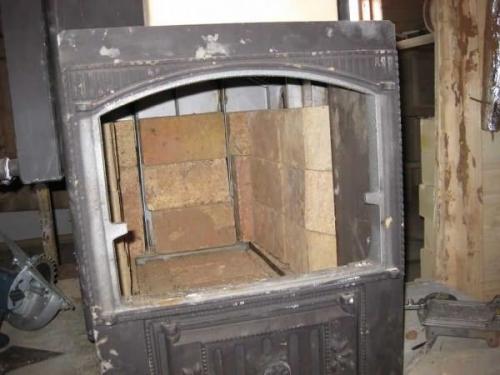

- Произвести футеровку топки . Процесс заключается в обкладывании топки изнутри огнеупорным кирпичом. Достаточно укладки на ребро, при этом толщина футеровки составит 6 см, хотя встречается и узкий шамот, толщиной 3 см. Как бы то ни было, нагрев стальных стенок является незначительным, больше всего прогревается каменка. Поэтому сразу следует спроектировать топку, чтобы она была увеличенных размеров, потому как большая часть ее объема отводится на футеровку. Недостатком такого способа считается то, что в результате вырабатывается горячий дым, что понижает пожаробезопасность. Лучше всего провести его охлаждение путем установки бака или каменки на трубу. Немного сложнее – установить отопительный щиток, проходя через который, дым остывает до 80-120 ºС.

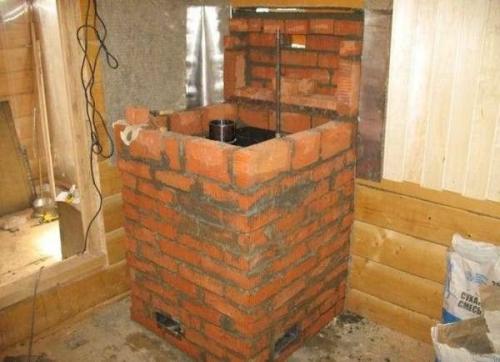

- Установить кирпичный экран вокруг печи из железа для бани. Его собирают из керамического кирпича, при этом в стенке оставляют окошки для монтирования дверок, которые позволят в будущем контролировать уровень прогрева воздуха. Можно сделать вывод, что такой вариант является лучшим из-за возможности регулирования температуры, однако он менее практичен, так как задняя стенка очень сильно перегревается, поэтому приходится в конструкцию включать жаропрочную сталь. В таком случае получается, что для более продолжительного срока службы железной банной печи, нужно выбирать довольно толстый металл. Его, как показывает практика, лучше устанавливать в верхней и нижней части топки.
Печь для бани из трубы 530 горизонтальная. Выбор конструкции самодельной печки
Металлические самодельные печи для бани сваривают не только из труб или баллонов, но и листовой стали — что у кого есть в наличии. Из листов обычно варят корпус прямоугольной формы, уступающий цилиндрическому по таким критериям:
- Сложность изготовления. Железная труба – это практически готовый топливник, а листовой металл еще нужно раскроить, порезать на заготовки и собрать в одно целое посредством сварки.
- По той же причине цена круглого изделия будет меньше, разве что вы все работы выполните самостоятельно.
- Цилиндрическая форма банной печи из трубы лучше в плане теплообмена с окружающим воздухом.
- Круглое сечение всегда предпочтительнее прямоугольного с точки зрения движения дымовых газов.
- Плоская стенка топливной камеры прослужит меньше и прогорит быстрее, чем труба такой же толщины, изготовленная из той же марки стали.
Для корпуса банного отопителя подойдет любой цилиндрический резервуар – пропановый баллон, ж/д ресивер и так далее
Задачу по изготовлению печи из трубы или газового баллона принято решать 2 способами: сделать корпус горизонтальным либо вертикальным. Оба варианта имеют право на жизнь и обладают собственными плюсами и минусами. Вертикальная печка для бани компактнее горизонтальной и уместна в парной маленьких размеров, где каждый квадратный метр на счету. Но она уступает по длительности горения и эффективности теплообмена, что немаловажно.
Больше информации о конструкциях самодельных буржуек длительного горения вы найдете в соответствующей статье .
Во время горения наибольшая часть теплоты поднимается кверху, боковые стенки прогреваются не настолько сильно. А вверху площадь поверхности обмена небольшая, зато есть выход наружу через дымоход, куда тепло с радостью и устремляется. Не так идут процессы в горизонтальной конструкции печи, там патрубок дымохода находится далеко и по пути к нему раскаленные газы отдадут часть тепла полукруглому своду корпуса.

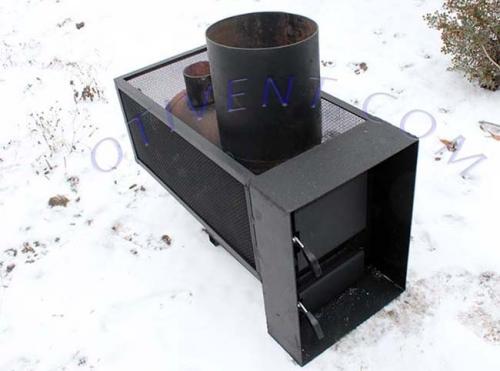

Готовая печка с сеткой для камней и выносной топкой
КПД горизонтальной металлической печи, сваренной из трубы своими руками, будет всегда немного выше, чем вертикальной.
Похожая ситуация и с прогоранием дров. Внутри вертикального топливника пламя охватывает весь массив топлива, если не прикрывать подачу воздуха дверцей зольника. Но так баню не протопишь, ведь задача источника тепла – выдать много тепла за короткий промежуток времени. В топке, вытянутой в длину, пламя движется от лицевой части к задней, сжигая дрова постепенно и более эффективно. Один нюанс: подобный отопитель занимает больше места и подойдет не для всякой парилки.
Супер печь для бани своими руками. Как сделать металлическую печь для бани
Металлических печей для бани в продаже много, но хорошие стоят немалых денег. Если есть достаточный опыт сварки металла, можно изготовить печь самому, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — дальше.
Печь из металла для бани и сауны — в чем разница
Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут. И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.
Один из вариантов сварной печи для сауны
Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.
В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.
Тут каменка расположена внутри а сверху приделан бак
Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.
Самодельные печи для русской бани
Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металлические стенки удержать температуру в пределах требуемых 60-65°C нереально. Обязательно перетопите. При этом от стенок печи идет жесткое ИК излучение и рядом находится тяжело. Проблема решается двумя способами:
- Футеровкой топки. Внутри топка обкладывается жаростойким кирпичом (шамотным на шамотный раствор). Положить его можно на ребро, тогда толщина футеровки 6 см, а можно найти узкий шамот с ребром 3 см. В любом случае металлические стенки греются незначительно, основная энергия направлена на обогрев каменки. В этом случае надо сразу проектировать топку увеличенных размеров, учитывая, что значительный объем ее занят футеровкой. Минус этого варианта — очень высокая температура дыма, а следовательно — высокая пожарная опасность. Выход — отобрать у дыма большую часть энергии. Самый простой вариант — каменка или бак для воды на трубе. Вариант сложнее — отопительный щиток, в который подается дым непосредственно из печи, а остыв в лабиринте щитка, на выходе он имеет не более 80-120°C.
Футеровка — обложить топку изнутри жаропрочным кирпичом
- Кирпичный экран или саркофаг вокруг металлической печи. Экран складывают из обычного керамического кирпича, в стенке делают окошки или устанавливают дверки чтобы была возможность регулировать степень нагрева воздуха в помещении. Как видим, для поддержания температуры в заданном режиме этот вариант более удобен. Но с практической точки зрения он хуже. Дело в том, что за экраном стенки топки перегреваются (конвекции почти нет и они не остывают). В результате, через некоторое время металл перегорает. Выход — ставить жаропрочную сталь или конструкционную, но большой толщины. В данном случае, чем больше будет толщина металла, тем дольше будет служить печь. По статистике самая проблемная зона — верхняя и задняя поверхность топки. Вот тут постарайтесь поставить самый толстый металл, который найдете.

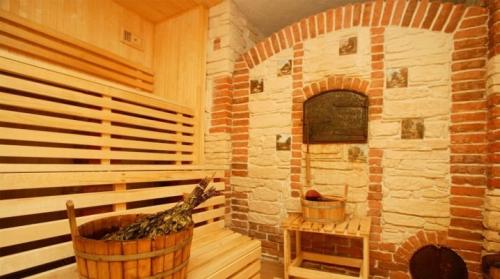

Чертеж печи для бани из кирпича. Кирпичные печи для бани: виды, преимущества и недостатки
Редко кто может усомниться в пользе банных процедур, а попариться в собственной баньке мечтают многие.
Построить кирпичную печь для бани по силам не только опытным печникам, но и начинающим мастерам. Следуя инструкциям и рекомендациям, можно построить баню у себя на участке и создать не только комфортное место для отдыха, но и соорудить целый архитектурный шедевр.
Особенности
Ничто не дает такого приятного тепла, комфортной атмосферы, легкого дыхания, как нахождение в бане с кирпичной печью. Чтобы построенная своими руками печь получилась на должном уровне, необходимо четко выполнять все инструкции. Даже при наличии небольших навыков в строительстве можно сделать отличную топочную для бани.
Прежде всего необходимо определиться, какой вариант печи более подходит для конкретного помещения.
Рассмотрим варианты истопки кирпичной печи для бани:
- По черному . Такие печи пользовались особой популярностью в деревнях на протяжении многих лет. Особенность данной конструкции заключается в том, что здесь отсутствует дымоход, поэтому пара и аромата в помещении будет предостаточно. Недостатком данного варианта можно назвать то, что необходимо ждать, пока топливо полностью прогорит.
- По серому . Данный вариант более экономичный. Печь имеет дымоход, поэтому помещение прогревается быстрее. Как у предыдущего варианта, здесь есть недостаток: необходимо ждать, пока полностью не сгорят дрова.
- По белому . Данный вариант можно назвать наиболее достойным, так как при его использовании в помещении не будет следов сажи, а в комнате долгое время будет сохраняться тепло. Но на прогревание такой печи уходит много времени, что не всегда удобно для использования.
- С плитой . Такой вариант для бани можно считать наиболее удачным. Конструкция состоит из бака, который устанавливают на плите из чугуна, банных камней. Бак закрыт с 3 сторон кирпичной стеной, за счет этого долгое время температура воды остается высокой. Чаще бак устанавливают поверх топки, а над дымоходом выкладывают камни, но иногда как бак, так и камни могут располагаться в ином порядке.

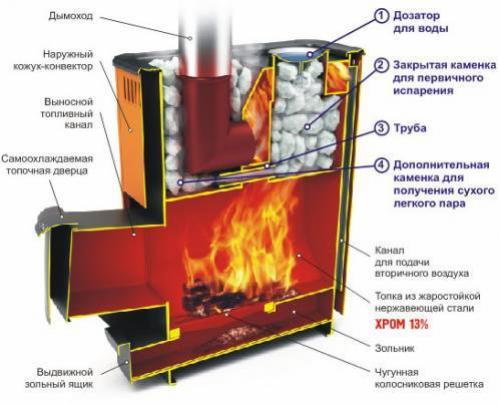

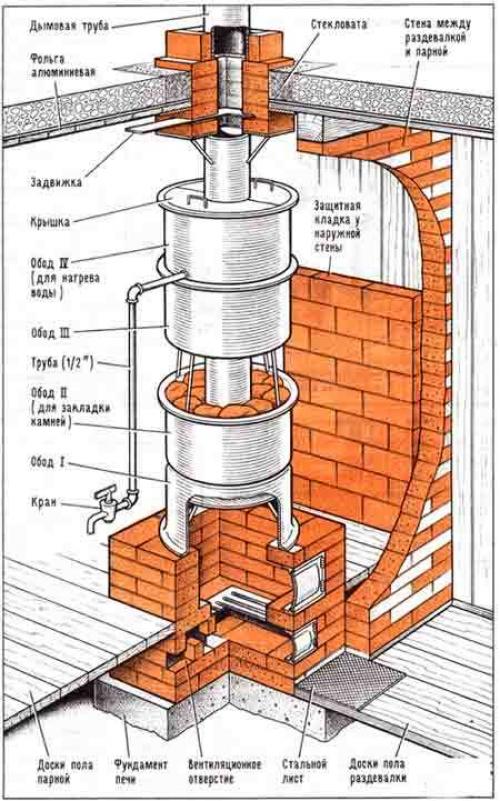

Металлическая печь для бани с закрытой каменкой своими руками. Каменка и бак с водой
- Над топкой необходимо сделать отдельную камеру с дверцей, которая будет отделяться решеткой.
- В нее помешают специальные камни для длительного поддержания температуры.
- При этом чертежи банной печи из металла рекомендуют делать закрывающее окно, которое можно использовать для подачи воды и создания пара.
- Необходимо отметить, что обычные камни для таких печей не подходят. Особенно это относится к материалу, содержащему кремний или другие включения.
- Верх данного отсека делают с отверстием для трубы. Она будет отводить дым, и при этом подогревать воду.
Принцип действия подобных печей
- Емкость для жидкости устанавливают сверху. При этом чертежи печей для бани из металла советуют, чтобы печная труба проходила через ее середину. Так вода будет нагреваться и от дымохода и от верхней поверхности банной каменки.
- Профессиональные мастера рекомендуют установить на низ такого бака кран. При этом нужно приобрести специальные устройства, цена которых может быть велика, но именно они смогут работать длительный срок в условиях постоянного перепада температуры.
Два варианта создания горизонтальных устройств
Отдельное внимание уделяют крышке емкости. Ее можно изготовить из древесины, но тогда нужно защитить область соприкосновения с дымоходом. При этом инструкция по монтажу советует делать в ней небольшие прорези для свободного выхода пара.
Совет! Подобную конструкцию обычно изготавливают из толстостенной трубы. Это помогает решить вопрос о дешевых материалах, поскольку такие изделия можно найти на пунктах приема вторсырья по сходной стоимости.
Банная печь Жара чертеж. Преимущества и недостатки печей Жара
О преимуществах банных печей Жара можно говорить очень долго. Чтобы не утомлять вас затяжными рассказами, предлагаем ознакомиться с ключевыми достоинствами рассматриваемых агрегатов. Для большего удобства восприятия информация оформлена в виде таблицы.
Таблица. Преимущества банных печей Жара
| Преимущество | Описание |
|---|---|
| Срок службы | В среднем эти объективно бюджетные банные печи спокойно служат до 15-20 лет (самые недорогие – до 8-10). Подобная долговечность обеспечивается, прежде всего, высоким качеством исходных материалов (производитель заявляет, что трубы, применяющиеся при конструировании печи, аналогичны используемым для обустройства нефтепроводов), а также особенностями топочной камеры – здесь она имеет цилиндрическую форму. Дополнительно на срок службы печи положительно влияет наличие усиленного свода топки и высокое качество исполнения сварных швов. В соответствии с отзывами реальных пользователей, банные печи Жара в течение многих лет служат без любого рода нареканий. |
| Теплоотдача | Печи жара характеризуются очень высокими показателями теплоотдачи, что достигается благодаря применению для изготовления топки углеродистой стали марки Ст20 – это прочный материал с прекрасной теплопроводностью. |
| Дымоход | Производитель рекомендует использовать в комплексе с печами Жара фирменные спиралевидные дымоходы. Особенности конструкции дымоотводящей системы исключают прямой поток разогретых газов – здесь они движутся «змейкой», вдоль каменки. Благодаря этому камни нагреваются гораздо интенсивнее, что позволяет достигать эффективной экономии топлива. Подобная особенность благотворно сказывается и на скорости прогрева помещения парилки: летом на это требуется порядка 40-60 минут, в холодные периоды – до 2-3 часов (зачастую меньше). |
| Шиберный узел | В фирменных конструкциях он разборной. Такая особенность строения делает чистку дымоотводящей системы максимально удобной. |
| Доступность нескольких вариантов крепления водяного бака | Емкость может быть смонтирована на стене, на корпусе печи либо на дымоотводящей трубе. Установка и демонтаж бака выполняются в кратчайшие сроки и без существенных усилий. Емкости сконструированы таким образом, что в них можно доливать воду без необходимости отсоединения агрегата от печки. При этом тепло фирменные баки сохраняют максимально долго. По отзывам владельцев, в весенне-летний период года вода остается теплой даже на следующий день после топки бани. |
| Доступная стоимость | Несмотря на прекрасные показатели качества, теплоотдачи и долговечности, банные печи Жара продаются по демократичной цене, гораздо более привлекательной по сравнению со стоимостью аналогичных агрегатов от других производителей. |
Сварная печь для бани своими руками. Печь на дровах для бани своими руками
Чтобы смастерить печь для бани из металла своими руками, необходимо нарисовать чертеж или подобрать уже готовый. На рисунке ниже представлен самый простой вариант отопительного агрегата для бани. Обозначения:
- Выдвижной зольник с дверцей поддувала.
- Корпус из металла.
- Топка.
- Решетка.
- Каменка.
- Труба.
Самый простой в изготовлении чертеж печи горячего типа
Сооружают печь для бани из нержавейки, листового металла или трубы.
Предварительная подготовка металла
Для изготовления понадобится лист стали Ст3 толщиной 5-6 мм. Ширина изделия 60 см, длина 90 см, высота 80 см. Она с легкостью поместится даже в самой маленькой бане.
Для патрубка потребуется труба сечением 11,5 см. Длина зависит от предпочтений хозяина. Если планируют устанавливать водонагревательный бак, то отрезок берут длиннее.
Швы специалисты рекомендуют сваривать на металлический профиль 30*30*3 мм. Он подойдет для укладки колосника и решетки под каменку.
Сваривание печи
Дверца под зольник имеет размеры в 2-2,5 раза меньшего, чем отверстие топки. Между зольником и топочным отсеком устанавливают колосники из чугуна.
Чугунные колосники устанавливают между зольником и топкой
Если нет готовых колосников, сварить их можно из арматуры сечением 10-12 мм по размеру отверстия зольника на расстоянии между прутами 10 мм
Сварной колосник из прута арматуры сечением 10 мм
Самый верхний сектор – каменка. К ней подходит патрубок, через который отводятся продукты сгорания из топки.
К корпусу крепят петли для дверей зольника и топки. Также приваривают щеколды-задвижки.
В каменке 1/3 задней части заваривают металлическим листом 30*60 см, в центре которого размещается отверстие для патрубка. Его приваривают к отсеку и опускают на 12 см.
Внимание! На чертеже не нарисована крышка для каменки. Ее необходимо изготовить для отвода продуктов горения в дымоотвод.
Из металла толщиной 1 мм изготавливают крышку, которой необходимо накрывать устройство обогрева во время топки. Крышка должна полностью перекрывать каменку и заходить на 0,5-1 см на края печи. Она не даст камням быстро остыть, и тепло в парилке будет оставаться дольше. Крышку снимают во время проведения банных процедур.
После того как все элементы сварены, швы тщательно зачищают от заусенцев. Снаружи металл покрывают жаростойкой краской или лаком для печей и каминов.
Подготовка места для установки печи
Под обогреватель из металла не требуется обустраивать основательный фундамент как под кирпичного собрата. Достаточно соорудить любое основание из жаропрочного материала:
- железобетонная плита;
- огнеупорный кирпич;
- лист металла.
В месте, отведенном под устройство для отопления, делают заглубление на 50 см. Засыпают на дно песок и щебень по 10 см высотой. Укладывают гидроизоляцию из рубероида. Заливают основание бетонным раствором или укладывают железобетонное перекрытие.
Обустройство основания для печи из металла для бани
Поверх бетонного основания укладывают второй слой рубероида и выполняют кладку из огнеупорного кирпича в 3 ряда. Подготовленное основание под печь должно сравняться с чистовым полом в бане.
Сборка и установка банной печи
Устанавливать агрегат на бетонное основание специалисты не рекомендуют, т. к. от перепада температур и постоянной влажности оно потрескается и потеряет прочность. От стен агрегат возводят на расстоянии 20 см. На стене крепят жаропрочный материал:
- щит из нержавеющей стали;
- фольгированный теплоизолятор на основе минваты;
- обкладывают жаропрочным кирпичом.
Готовую конструкцию устанавливают на подготовленное основание. Монтируют патрубок. Подводят дымоотвод.
Декоративная отделка банной печи
Для поддержания температуры в бане более длительное время металлическую конструкцию облицовывают кирпичом глиняным раствором. Также такой прием позволит меньше обжигаться о стенки печи.
Вариант обкладки печи из металла для бани кирпичом
Между обогревателем и кирпичной кладкой оставляют расстояние 10 см для циркуляции воздуха. Этот прием позволит создать конвекционный поток для быстрого обогрева парилки. В кирпичной кладке предусматривают окошки, чтобы металл не подвергался коррозии.
Схема обкладки металлической каменки кирпичом
Внимание! Кирпич укладывают на глиняно-песчаный раствор, т. к. цементные смеси не выносят влагу и температуру и быстро потеряют прочность.
На финальной стадии укладывают камни в каменку. Для средней печки потребуется 50-80 кг, фракцией 5-15 см. Природные булыжники округлой формы разного размера обеспечат лучшую теплопроводность.
Схема правильной укладки камней
Лучшими камнями для бани считают жадеит, базальт и талькохлорид.
